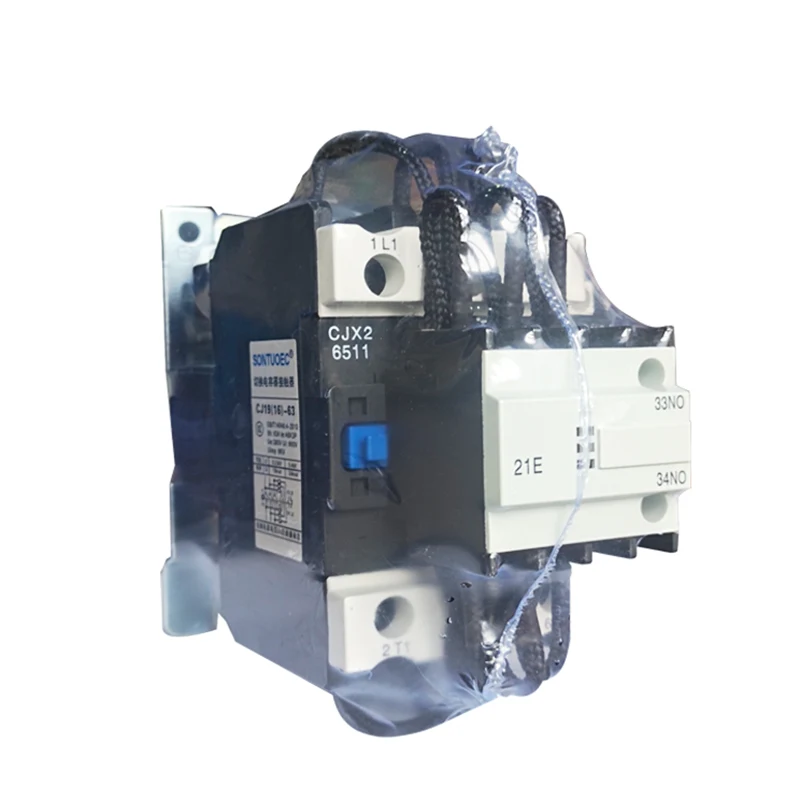

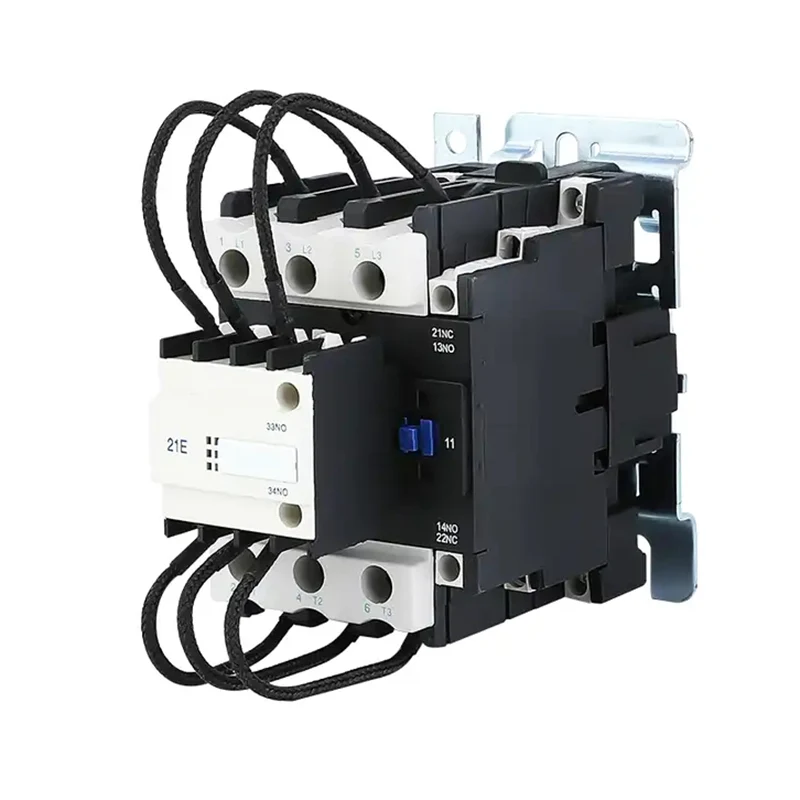

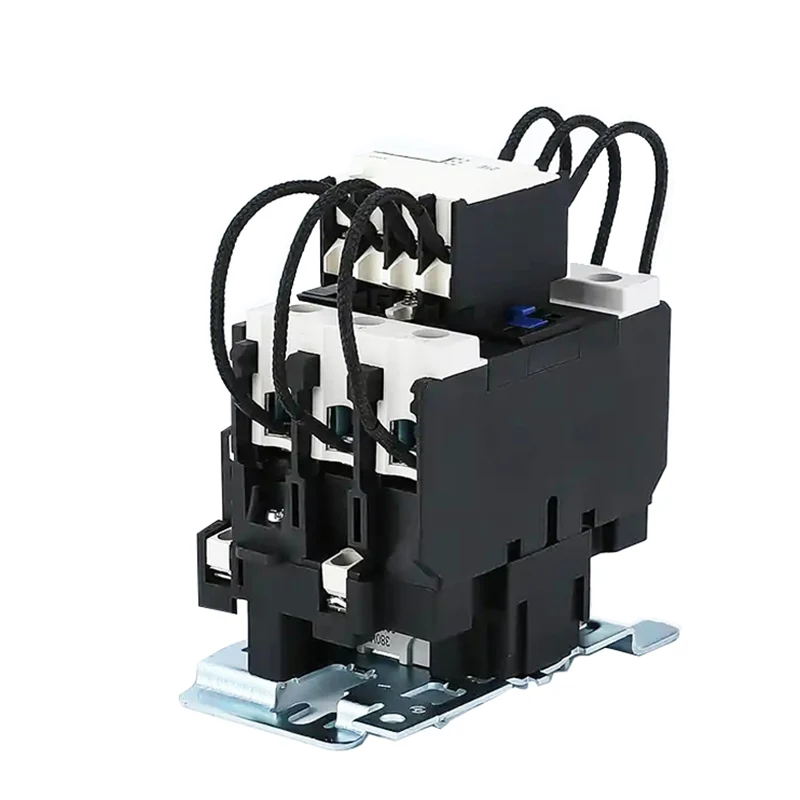

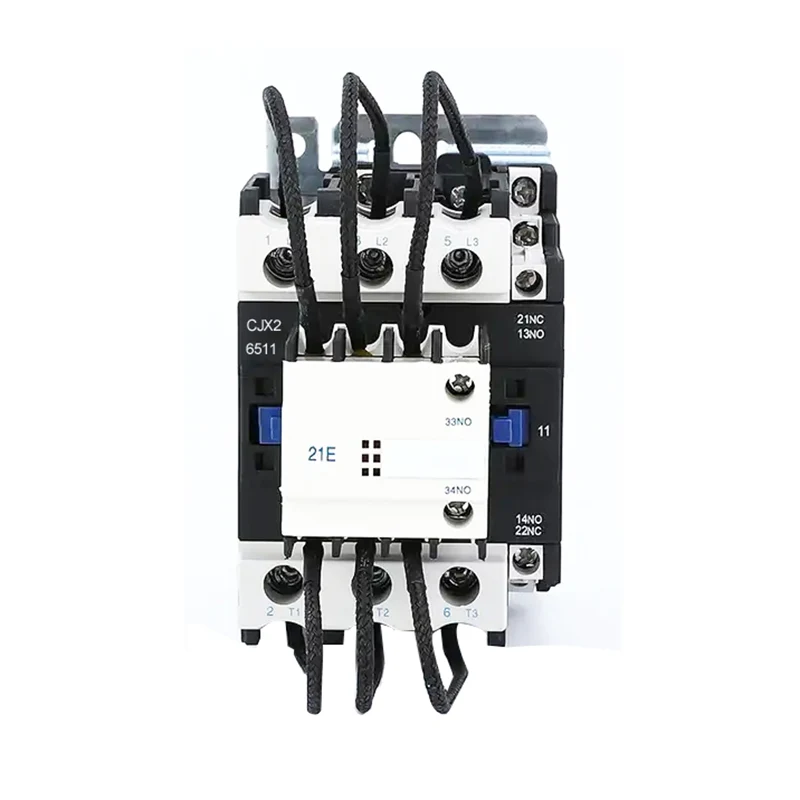

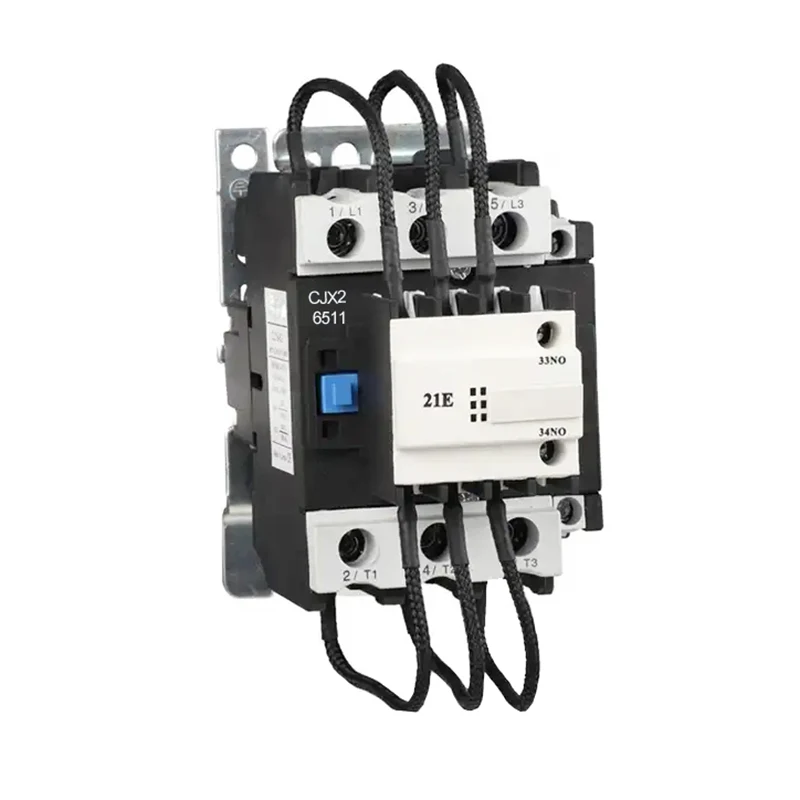

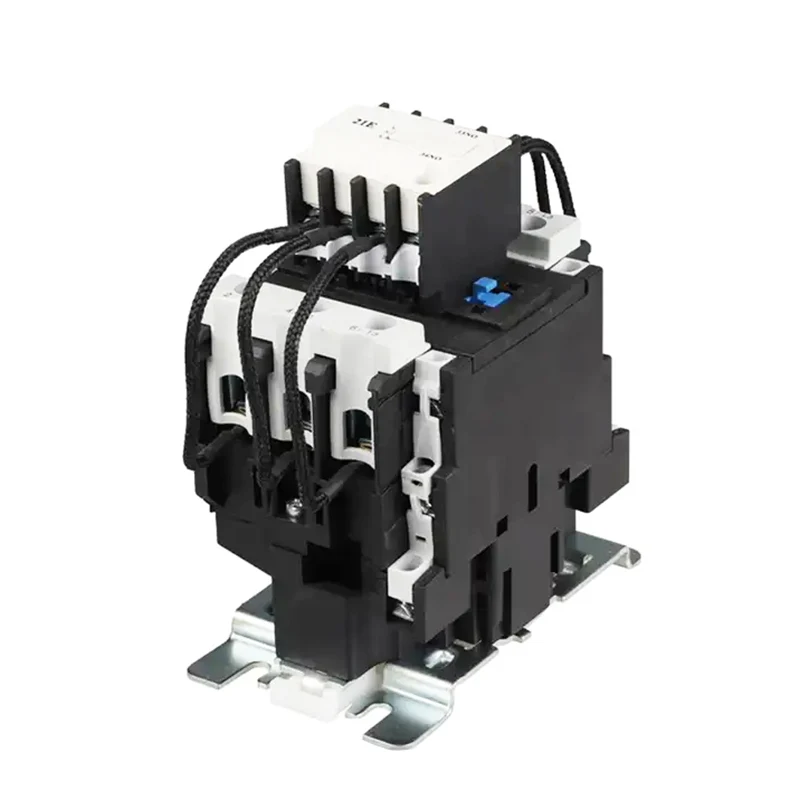

מגע מגנטי AC

מגע מגנטי AC משמש ברשת הכוח של AC 50Hz או 60Hz, עד 380V, להפעלה או החלפת התקן בקרת קבלים LV במעגל הכוח התגובה LV. בעזרת מכשיר אנטי -זורם, זה יכול להפחית את ההשפעה של סגירה של סגירה ולמנוע מעומס יתר כפרק.

שלח שאילתה

תיאור מוצר

סוּג		CJ19-09	CJ19-12	CJ19-18	CJ19-25	CJ19-32	CJ19-40	CJ19-50	CJ19-65	CJ19-80	CJ19-95
מדורג זרם עבודה (א)	AC3	9	12	18	25	32	40	50	65	80	95
מדורג זרם עבודה (א)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
דירוגי סטנדרטייל של תלת פאזי מוטורס 50/60 הרץ Incategory AC-3	220/230 וולט	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 וולט	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
זרם חום מדורג (א)		20	20	32	40	50	60	80	80	125	125
חיי חשמל	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
חיי חשמל	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
חיים מכניים (x104)		1000	1000	1000	1000	800	800	800	800	600	600
מספר אנשי הקשר	3p+לא					3p+nc+no
מספר אנשי הקשר	3p+nc					3p+nc+no

מגע מיתוג של קבבל SCJ19 מיתוג משמש ברשת הכוח של AC 50Hz או 60 הרץ, עד 380 וולט, להפעלה או החלפת התקן בקרת קבלים LV במעגל הכוח התגובה LV. בעזרת מכשיר אנטי -זורם, זה יכול להפחית את ההשפעה של סגירה של סגירה ולמנוע מעומס יתר כפרק.

עקרון הפעולה

עקרון ההפעלה של מגע מגנטי AC מבוסס על אינדוקציה אלקטרומגנטית וכוח מגנטי. כאשר הסליל מופעל, השדה המגנטי שנוצר מושך את ליבת הברזל וסוגר את המגעים, ובכך פותח את המעגל. כאשר הסליל מופרז, השדה המגנטי נעלם, ליבת הברזל מתאפסת תחת פעולת המעיין, המגע נשבר והמעגל מנותק. באופן זה, המגע המגנטי של AC מבין את השליטה במעגל AC.

מבנה והרכב

מגע מגנטי AC מורכב בעיקר מהחלקים הבאים:

מערכת אלקטרומגנטית: כוללת רכיבים כמו סליל, ליבה וזרוע, שהם חלקי המפתח לייצור שדה מגנטי ופעולה מגנטית.

מערכת יצירת קשר: כוללת את איש הקשר העיקרי ומגע העזר, המשמשים להפעלה ומכבה את המעגל. המגעים העיקריים משמשים בדרך כלל לנשיאת זרמים גדולים יותר, ואילו אנשי הקשר העזר משמשים למימוש פונקציות בקרה שונות.

מכשיר כיבוי קשת: משמש לכיבוי הקשת כאשר מנותק המגע, ומונע מהקשת לפגוע במגע.

רכיבים אחרים: כגון קפיצים, סוגריים, בית וכו ', משמשים לתיקון ולתמוך ברכיבים כדי להבטיח את הפעולה הרגילה של המגע.

תכונות מבנה

1. המגע המורכב עם התנגדות מוגבלת שוטפת, מסוגל להגביל את מתח המיתוג בערך המותר.

2. המגע הוא בעל מבנה הפריצה כפול, מנגנון המשחק הוא זריז, קל לבדיקה ביד, קומפקטי מבני כדי להחליף אנשי קשר.

3. חסימת מסוף חיווט מוגנת על ידי כיסוי, בטוח ואמין.

4. ניתן להרכיב אותו על ידי ברגים, או על מסילה סטנדרטית 35/75 מ"מ.

תנאי עבודה והתקנה

(1) טמפרטורת הסביבה: -5 ℃- +40 ℃, הטמפרטורה הממוצעת לא צריכה להיות מעל +35 ℃ תוך 24 שעות.

(2) תנאים אטמוספריים: לחות הסביבה באטמוספרה מתחת ל 50% כאשר +40 ℃. הלחות הסביבה יכולה להיות גבוהה יותר בטמפרטורה נמוכה יותר. בחודש הרטוב ביותר הטמפרטורה הנמוכה ביותר + 25 ℃ בממוצע עם הלחות היחסית המרבית היא 90%, ובהתחשב בשינוי הטמפרטורה ומתרחש מכיוון שהמוצר על פני הג'ל.

(3) גובה לא גבוה מ- 2000 מ 'בעת ההתקנה.

(4) כיתת זיהום: 3 כיתה

(5) מחלקת התקנה: iii

(6) תנאי התקנה: משטח הרכבה ומדרון המישור האנכי אינו יותר מ- ± 5 °, ואין השפעה משמעותית ורטט, מטלטלים את המקום.

תכונות עיקריות

עבודה אמינה: מגע מגנטי AC עשוי מחומרים באיכות גבוהה ותהליך ייצור מתקדם, בעל אמינות ויציבות גבוהים.

חיי שירות ארוכים: מערכת המגע עשויה מחומרים עמידים בלאי, שיכולים לעמוד בזעזועי זרם ומתח גדולים ולהאריך את חיי השירות.

קל לתחזוקה: המבנה מעוצב באופן סביר, קל להתפרק ולתיקון, ומפחית את עלות התחזוקה.

מפרטים שונים: על מנת לענות על צרכיהם של משתמשים שונים, למגע מגנטי AC יש מגוון של מפרטים ומודלים לבחירה, כולל רמות זרם שונות, רמות מתח ותצורות קשר עזר.
