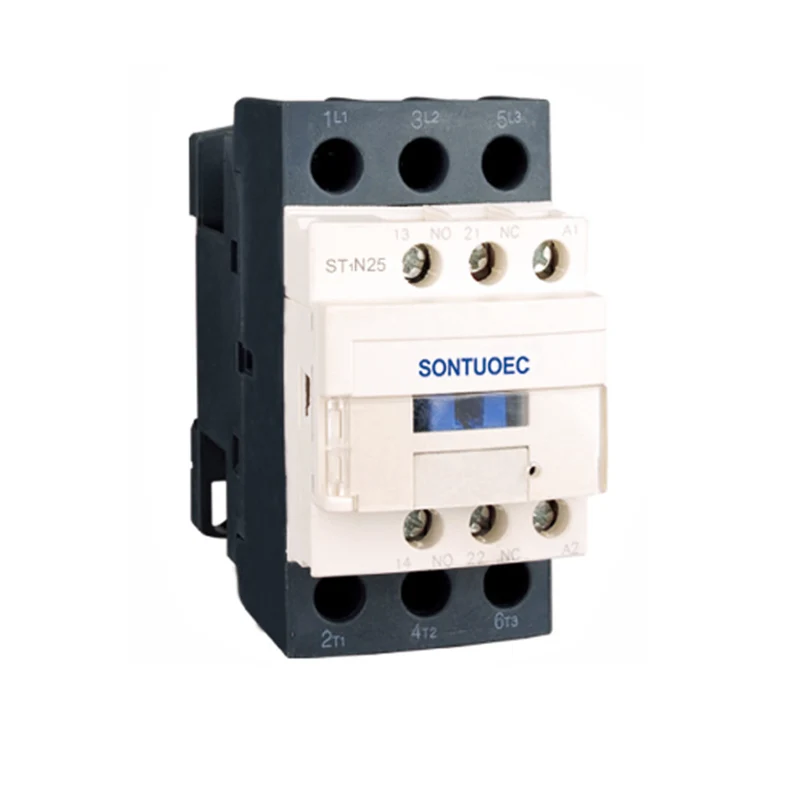

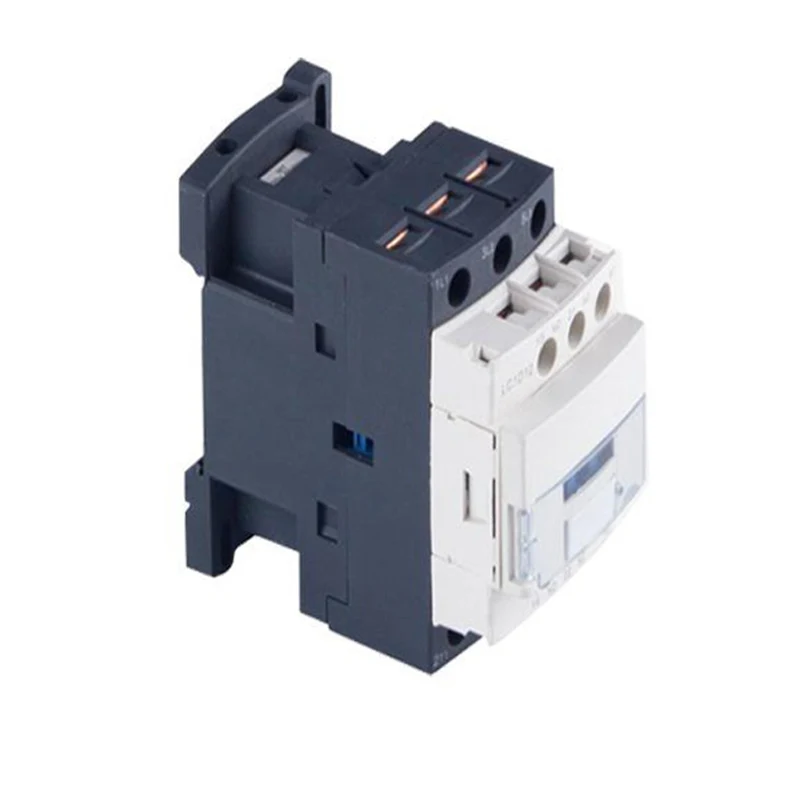

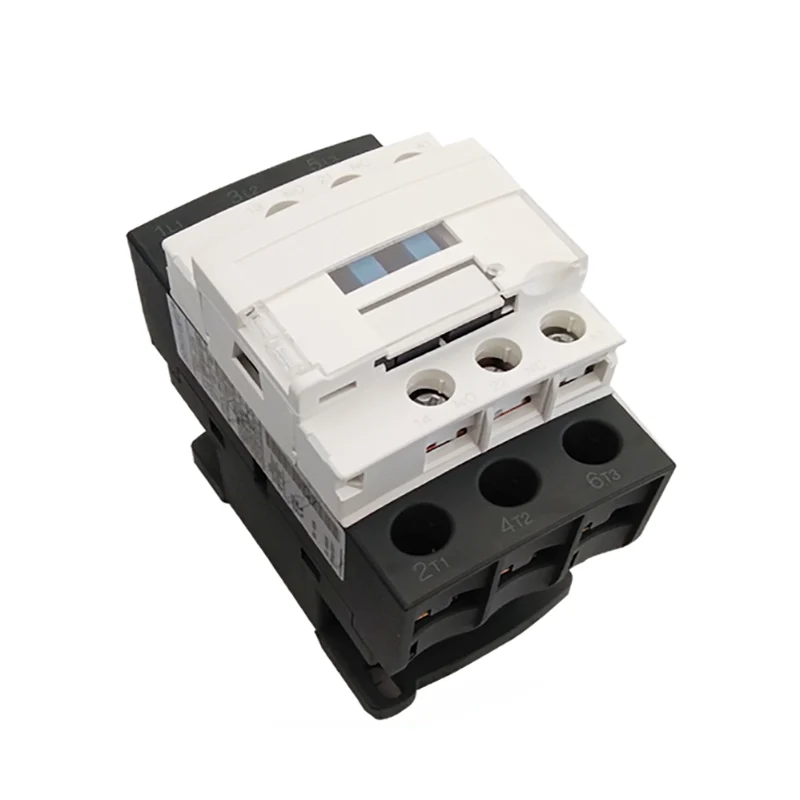

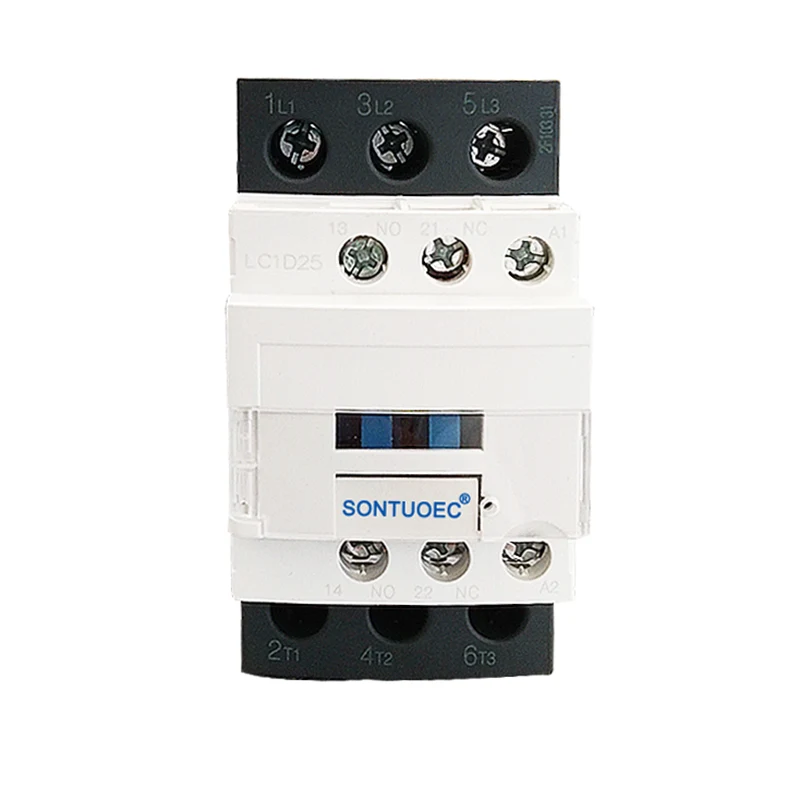

CJX2 3P 25A AC Contactor

CJX2 3P 25A AC Contactor מתאים לחיבור ושבירה של מעגלים לאורך מרחקים ארוכים, כמו גם להתחלה ובקרה תכופות של מנועי AC. בנוסף, ניתן להשתמש בו עם ממסרים תרמיים מתאימים ליצירת מנות ראשונות אלקטרומגנטיות כדי להגן על מעגלים שבהם עלולים להתרחש עומסי יתר תפעוליים.

דֶגֶם:ST1N

שלח שאילתה

תיאור מוצר

סוּג		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
מדורג זרם עבודה (א)	AC3	9	12	18	25	32	40	50	65	80	95
מדורג זרם עבודה (א)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
דירוגי סטנדרטייל של תלת פאזי מוטורס 50/60 הרץ Incategory AC-3	220/230 וולט	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 וולט	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
זרם חום מדורג (א)		20	20	32	40	50	60	80	80	125	125
חיי חשמל	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
חיי חשמל	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
חיים מכניים (x104)		1000	1000	1000	1000	800	800	800	800	600	600
מספר אנשי הקשר	3p+לא					3p+nc+no
מספר אנשי הקשר	3p+nc					3p+nc+no

מאפיינים מבניים

תכנון מגן: CJX2 3P 25A מגע AC מאמצת מבנה מגן, המאופיין בנפח קטן, משקל קל, צריכת חשמל נמוכה וחיים ארוכים.

מבנה פעולה ישירה: מבנה הפעולה שלו פועל ישיר והאנשי הקשר הם נקודת פריצה כפולה, מה שמשפר את האמינות והבטיחות של המגע.

ניתן להוסיף קבוצת קשר עזר מסוג עזר: קבוצת קשר עזר, ראש עיכוב אוויר, מנגנון השתלבות מכני ורכיבים אחרים ניתן להוסיף על פי צרכי המשתמש כדי ליצור איש קשר עם עיכוב זמן, מגע הפיך, Star-Delta Starter ומוצרי סדרה נגזרים אחרים.

פרמטרים טכניים

הפרמטרים הטכניים העיקריים של CJX2 (ST1N) AC Contactor כוללים:

מתח מדורג: כולל 36V, 110V, 127V, 220V, 380V ורמות אחרות כדי לענות על הצרכים של מערכות כוח שונות.

זרם מדורג: על פי דגמים שונים, הזרם המדורג נע בין 9A ל- 95A.

מתח סליל: מתח סליל AC כולל 24V, 36V, 48V, 110V, 220V, 380V וכו 'מתח סליל DC כולל 12V, 24V, 48V, 110V, 220V וכו'.

חיים מכניים וחשמליים: החיים המכניים יכולים להיות עד מיליוני פעמים, וגם חיי החשמל גבוהים יחסית, מה שמבטיח את הפעולה היציבה לטווח הארוך של המגע.

התקנה ותחזוקה

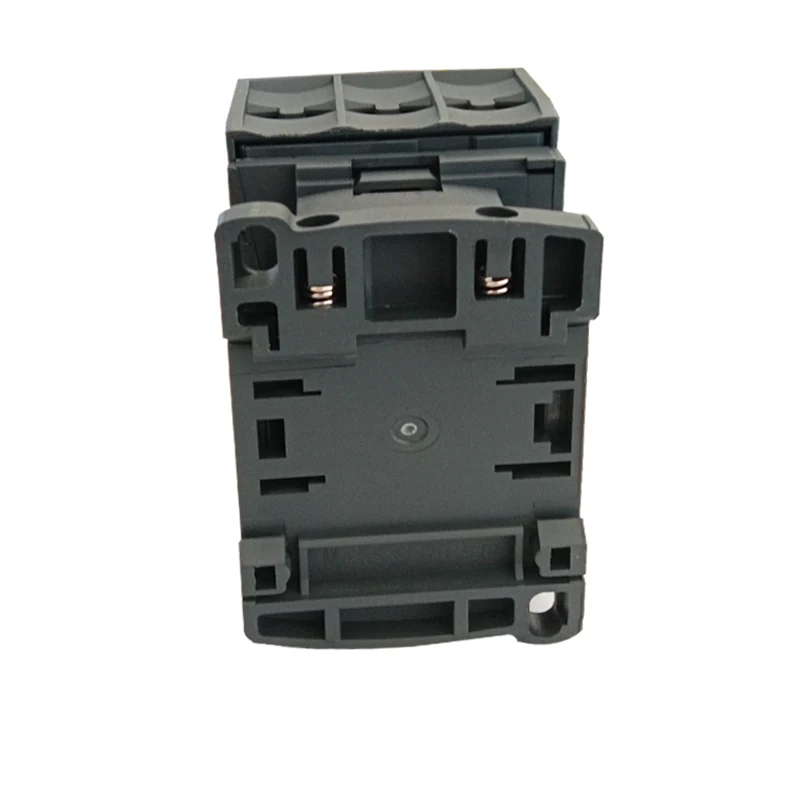

התקנה: ניתן להרכיב את אנשי המגעים מסוג CJX2 AC עם שני ברגים או 35 מ"מ (או 75 מ"מ) מעקה מדריך, וזה נוח ומהיר. יש לבדוק את הנתונים הטכניים הרלוונטיים לפני ההתקנה כדי להבטיח עמידה בתנאי ההתקנה.

תחזוקה: יש לבדוק את כל חלקי המוצר באופן קבוע במהלך השימוש, תוך שהם דורשים כי חלקים הניתנים לטלטל אינם תקועים והמחברים אינם רופפים. אם יש נזק כלשהו, יש להחליף אותו בזמן כדי להבטיח את הפעולה הרגילה של המגע.
