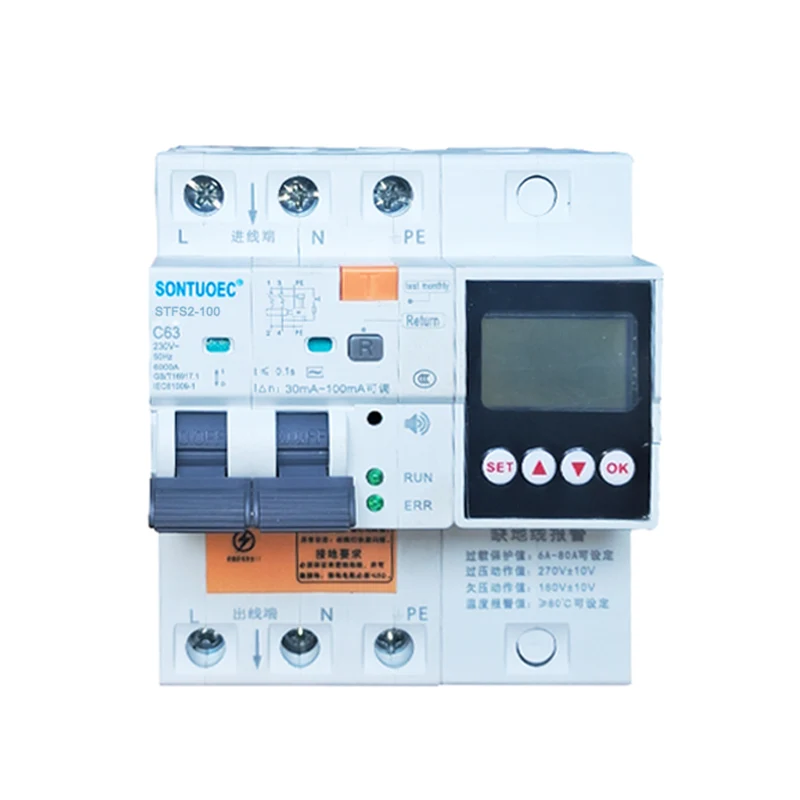

100A 2p 4p RCBO רב תכליתי

STSF2-100 100A 2p 4p RCBO רב תכליתי מתאים ל-AC 50/60Hz, מדורג במעגל עם מתח של 230V-400V וזרם נקוב של 100A, כאשר אדם מתחשמל או שרשת החשמל דולפת. כאשר הדליפה, מתח היתר ותת המתח מגיעים לערכים שנקבעו, מפסק הזרם השיורי יכול לפעול במהירות בפרק זמן קצר מאוד לנתק במהירות את אספקת החשמל. כאשר טמפרטורת הניטור של מפסק זרם שיורי מגיעה לערך שנקבע, חוט ההארקה לניטור אינו מחובר. כאשר הוא מחובר, המוצר משמיע צליל אזעקה כדי להגן על בטיחות הצוות והציוד החשמלי, ויכול להימנע מנע נזק לציוד שנגרם ממתח יתר ברשת החשמל. בעל עומס יתר, קצר חשמלי, דליפה, מתח יתר ניתן להשתמש בפונקציות הגנה מפני מתח תת וטמפרטורת יתר כדי להפעיל ולכבות מכשירים חשמליים לסירוגין בנסיבות רגילות מעגלי תאורה, מתאימים במיוחד למערכות חלוקת תאורה תעשייתיות ומסחריות. למוצר נפח קטן, מבנה קומפקטי וחסכוניות טובה יותר ממוצרים דומים אחרים. יש לו מראה יפה, יכולת פריצה גבוהה הופכת אותו לבחירה טובה עבור חלוקת חשמל ביתית. מוצר זה תואם לתקני GB/T 16917.1 ו-IEC 61009-1 וקיבל אישור CE.

דֶגֶם:STFS2-100

שלח שאילתה

תיאור מוצר

דֶגֶם	STFS2-100 סוג אלקטרו
מאפייני זרם שיוריים	AC
תֶקֶן	IEC/EN 61009-1
מדורגת רגישותל△n	0.03,0.1,0.3
עמוד מס'	מוט: 1P+N+PE; 3P+N+PE
מדורג נוכחי (A)	6A,10A,16A,20A,25A,32A, 40A,63A,80A,100A
מדורג מתח (V)	240/415 וולט; 230/400 וולט
זרם הפעלה שיורי מדורג	10 מא, 30 מא, 100 מא, 300 מא, 500 מא
קצר חשמלי מותנה מדורג הנוכחי	6KA
סיבולת אלקטרו-מכנית	מעל 4000 מחזורים

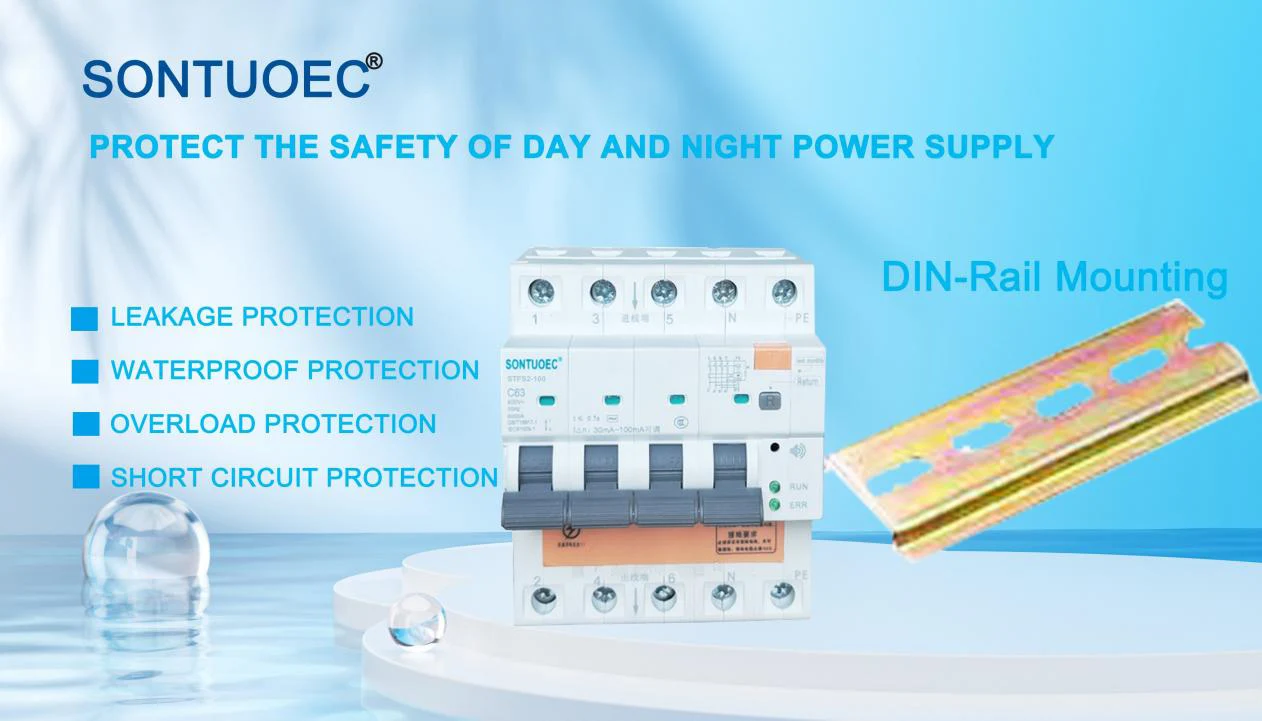

פוּנקצִיָה:	הגנה מפני נזילה, הגנה על עומס יתר, הגנה מפני קצר חשמלי, תחת הגנת מתח, הגנת מתח יתר, זרם נקוב/מתח מתכוונן, הגנה על טמפרטורה, אזעקת חדירת מים וכן הלאה.

טמפרטורת אוויר מסביב:

1. טמפרטורת האוויר הסביבתית לא תהיה נמוכה מ-5 1C, לא גבוהה מ+40 C, והערך הממוצע היומי לא יעלה על +35 C.

2. גובה: גובה אתר ההתקנה לא יעלה על 2000 מ'.

3.תנאים אטמוספריים

האוויר נקי, ובטמפרטורה מקסימלית של +40 'C, הלחות היחסית של האוויר אינה גבוהה יותר מ-50%. מותרת לחות יחסית גבוהה יותר בטמפרטורות נמוכות יותר, כגון +20 C,

הלחות היחסית לא תעלה על 90%. עקב עיבוי מתון מדי פעם שנגרם כתוצאה משינויי טמפרטורה, יש לשים לב לנקוט באמצעים מתאימים.

4. קטגוריית התקנה קטגוריות ההתקנה הן lI ו-III

זרם ומספר פולנים

100A: זה מציין שה-RCBO מדורג ב-100 אמפר. דירוג הזרם הוא הערך המרבי של הזרם שהמפסק יכול לשאת ברציפות מבלי לגרום להתחממות יתר או נזק.

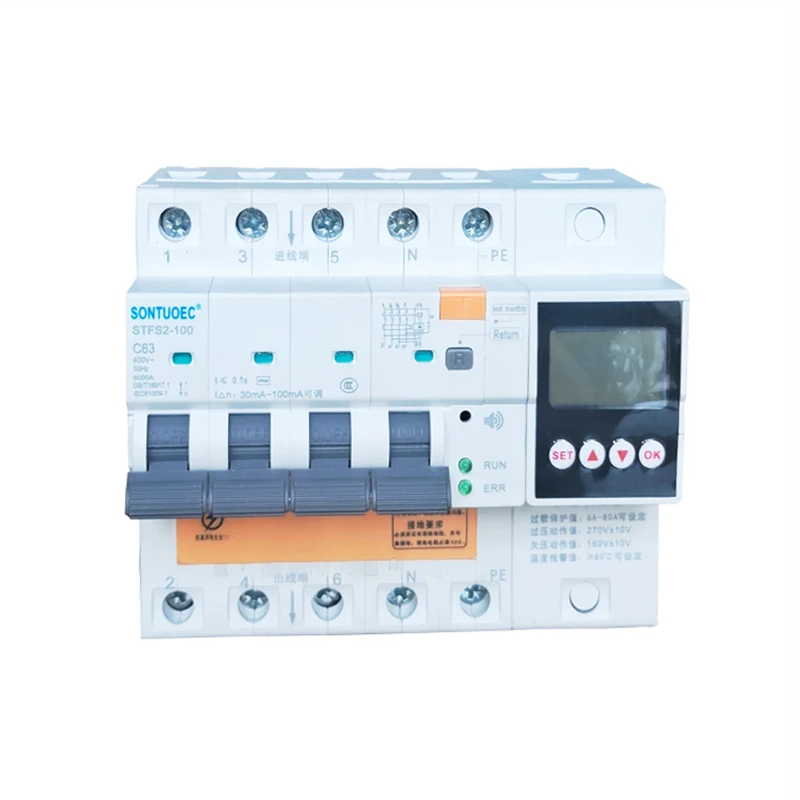

2p, 4p: ה-"p" כאן מייצג את מספר הקטבים, כלומר, מספר שלבי המעגל שאליהם ניתן לחבר את המפסק. 2p פירושו שניתן לחבר את המפסק לשני שלבי מעגל (בדרך כלל אש ואפס), ואילו 4p פירושו שניתן לחבר אותו לארבעה שלבי מעגל (בדרך כלל אש תלת פאזי ואפס).

רב תכליתי

רב תכליתי מציין כי RCBO רב תכליתי זה 100A 2p 4p מצויד במגוון פונקציות הגנה. בנוסף להגנה בסיסית על עומס יתר וקצר, הוא יכול לספק גם הגנה מפני דליפות, הגנה על מתח תת-מתח, הגנת מתח יתר וכו'. הגנת טמפרטורה，אזעקת חדירת מים，זרם ומתח מתכווננים。הגנות אלו מאפשרות ל-RCBO לספק הגנה מקיפה יותר למעגלים ולציוד.

100A 2p 4p Multifunctional RCBO

אַזהָרָה!

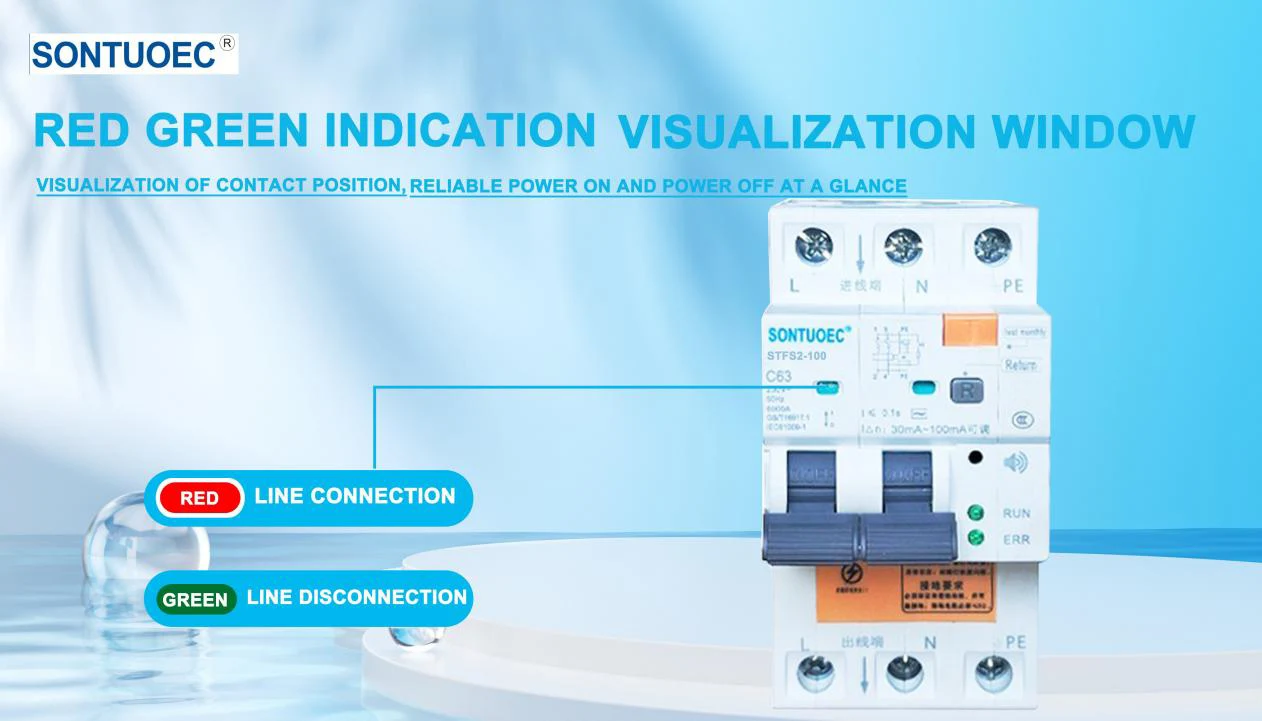

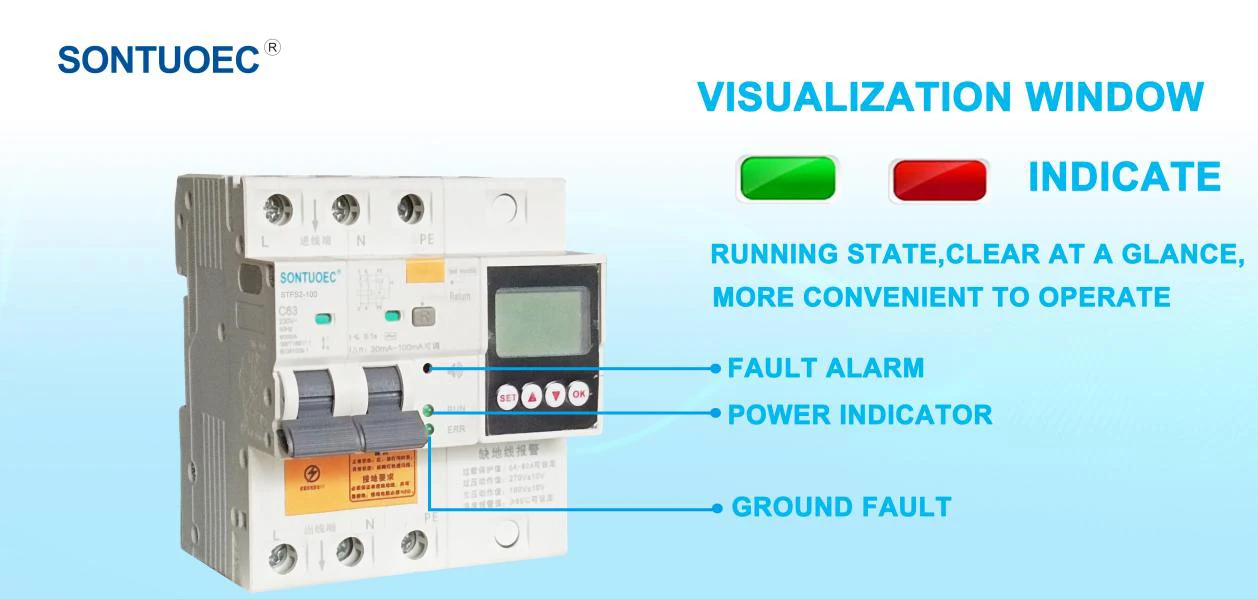

אזהרה מצב רגיל: אור ירוק דולק;

מצב לא תקין: האור כבוי

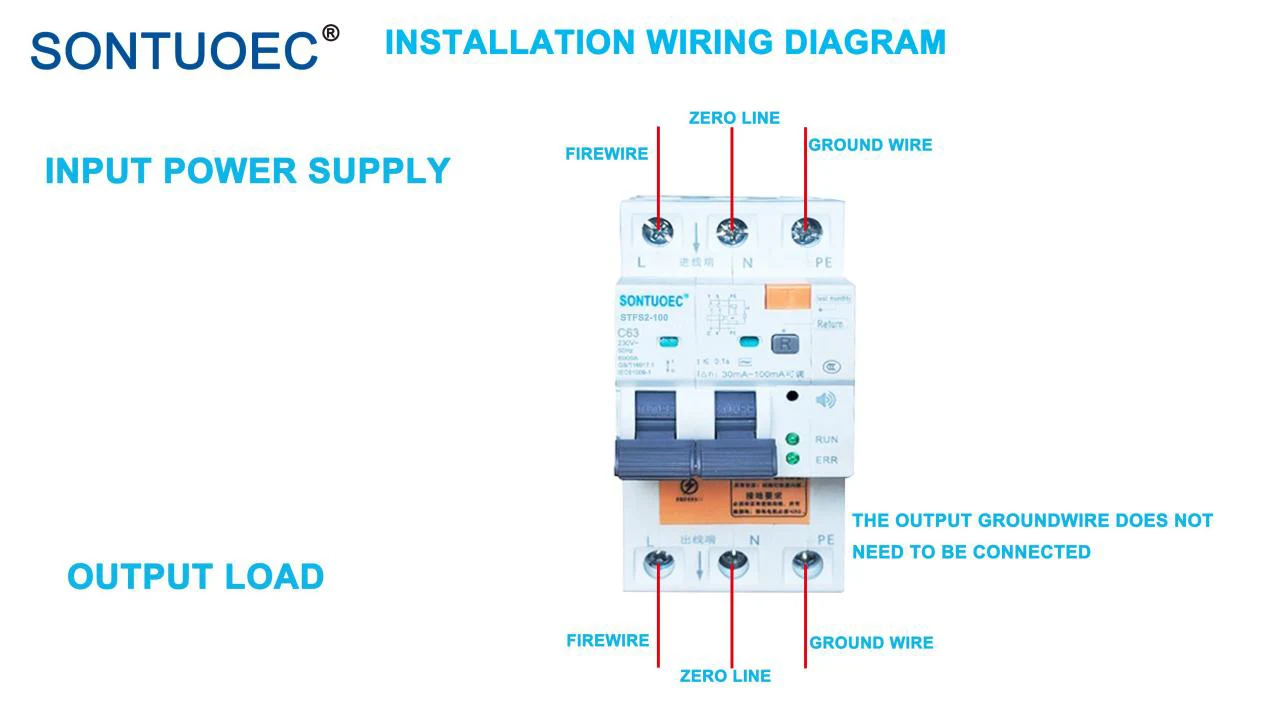

דרישות הארקה:

יש צורך לוודא שיש חוט הארקה וחוט הארקה נכנסים, והתנגדות ההארקה חייבת להיות s 5Q!

תרחיש יישום

מכיוון של-RCBO יש מגוון פונקציות הגנה, הוא משמש לעתים קרובות במעגלים הדורשים בטיחות אישית, כגון מעגלים חשמליים לתאורה, כוח חלש ומכשירים חשמליים בבתים ובמקומות ציבוריים. מקומות אלו מאופיינים לרוב במים ולחות, שעלולים לגרום בקלות לתאונות דליפה. בנוסף, ניתן להשתמש ב-RCBO גם במערכות חשמל תעשייתיות שבהן בטיחות האדם היא תנאי מוקדם, כגון מעגלי בקרת אור היקפיים, מערכות מכ"ם ומכשירי חקר גיאולוגיים.
