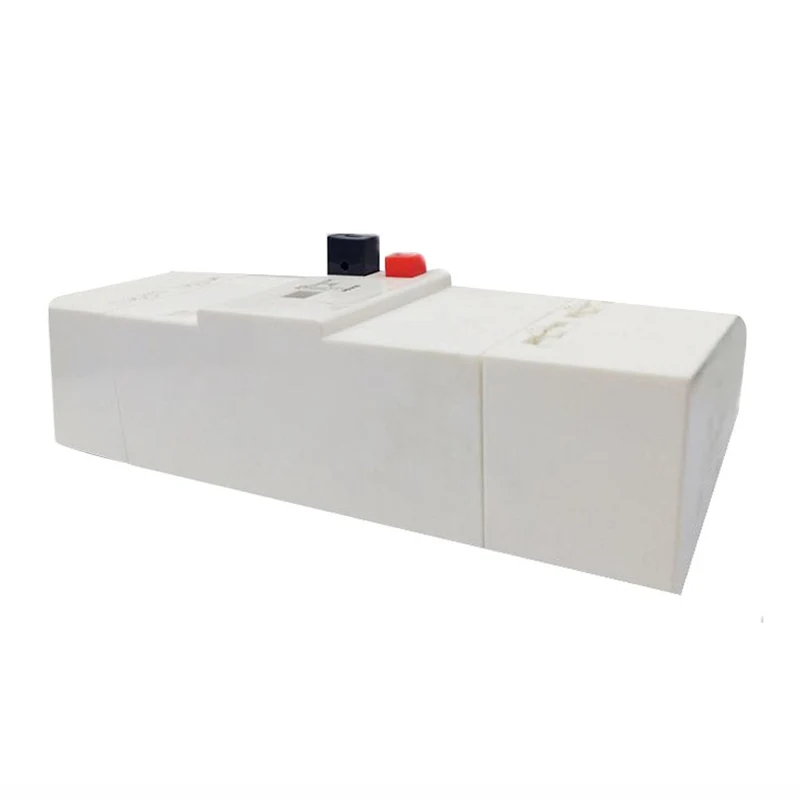

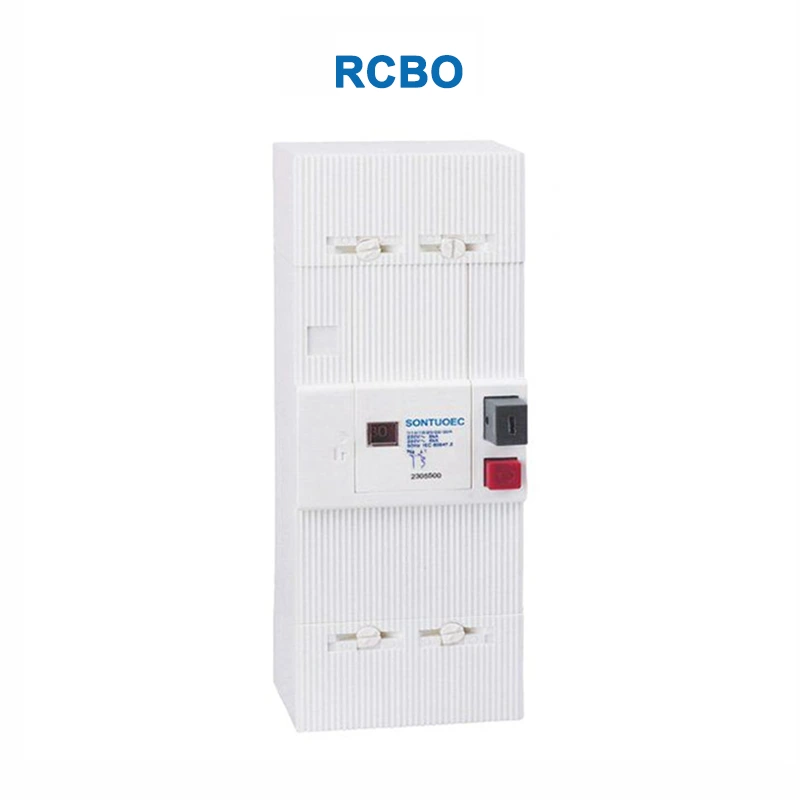

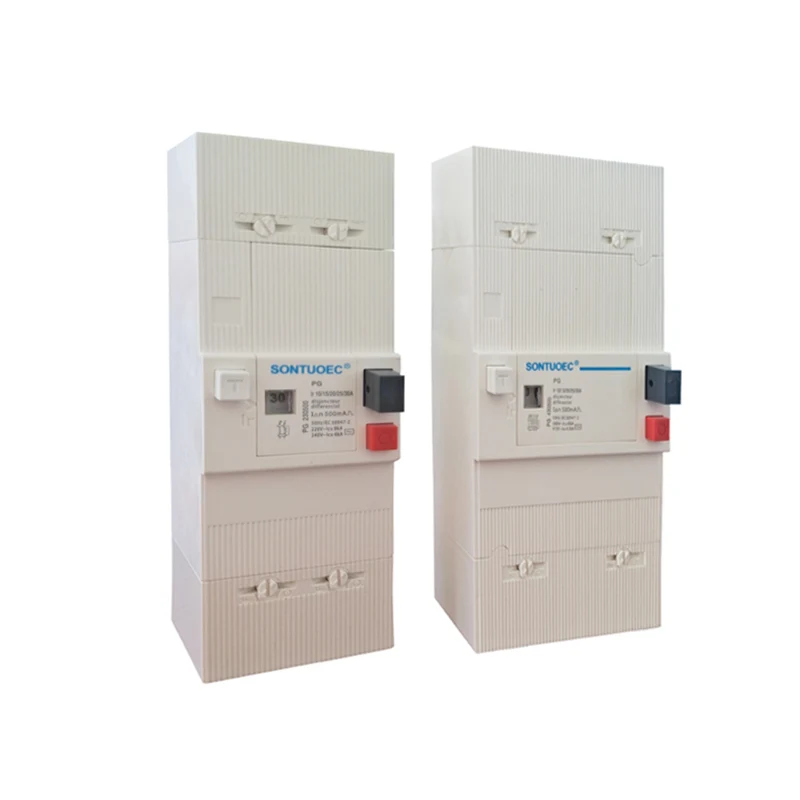

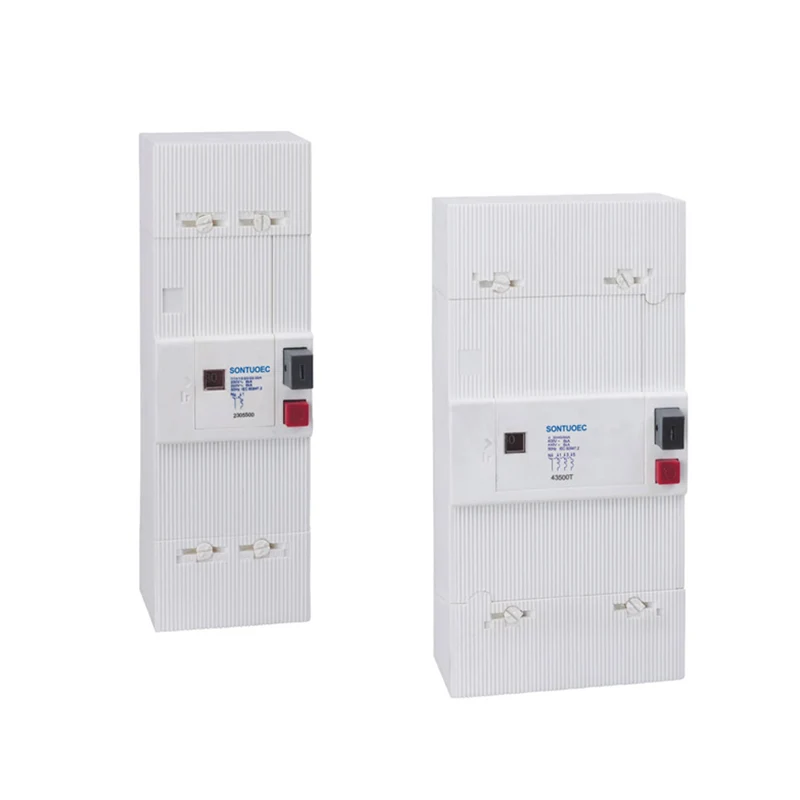

מפסק זרם דיפרנציאלי RCBO

מפסק הזרם הדיפרנציאלי RCBO הוא מכשיר שתוכנן במיוחד לאיתור וניתוק זרם התקלה במעגל בגלל דליפה. כאשר זרם הדליפה במעגל יגיע או עולה על ערך מראש מראש, ה- RCBO ייסע אוטומטית, ובכך ינתק את המעגל וימנע שריפות וחשמל חשמליות.

דֶגֶם:STG

שלח שאילתה

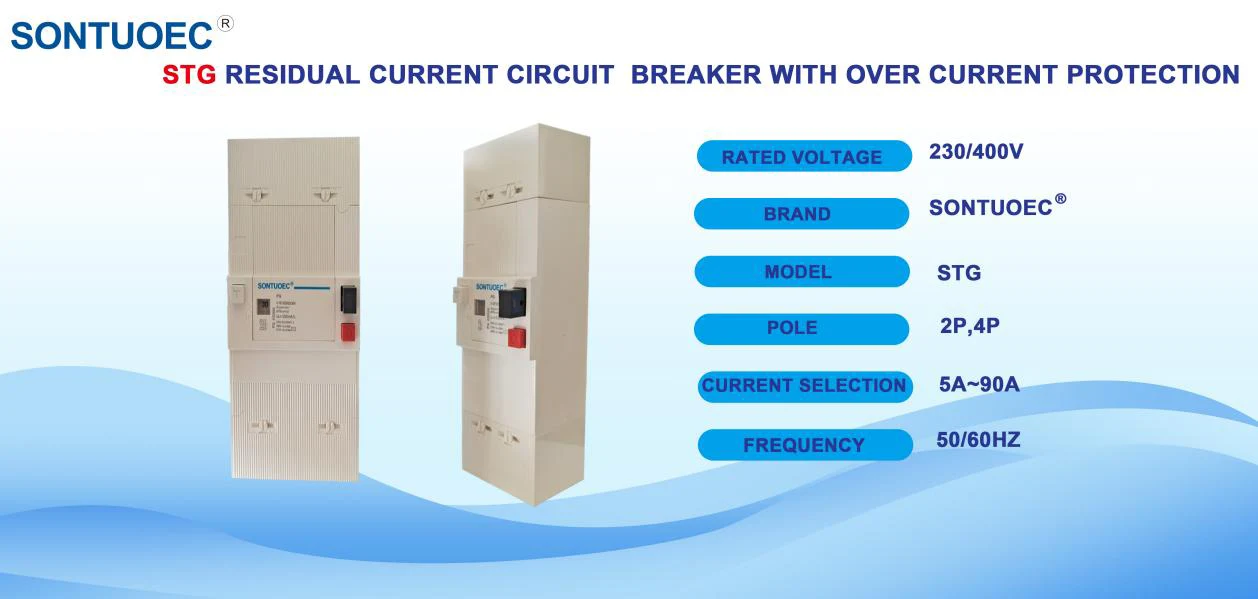

תיאור מוצר

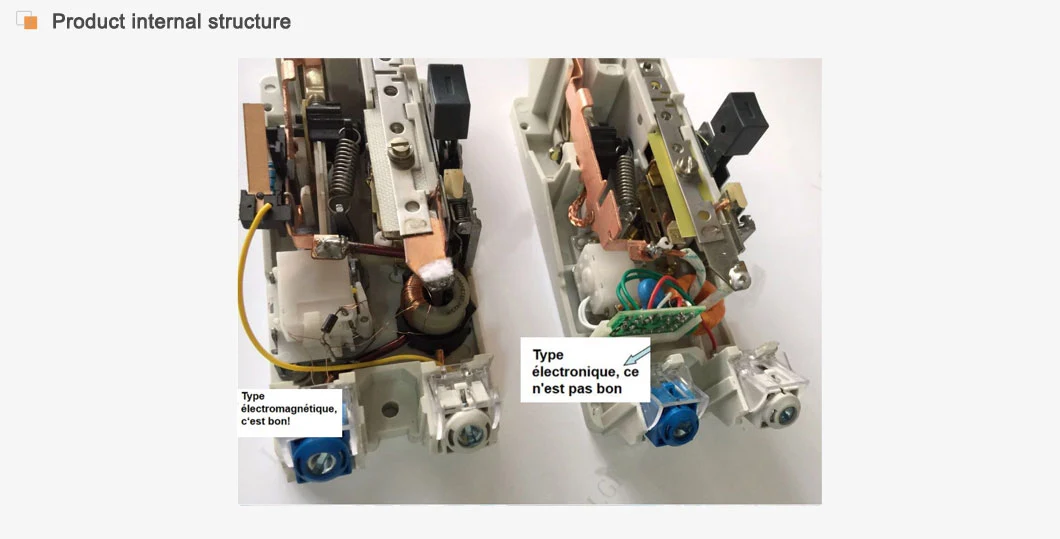

דֶגֶם	סוג אלקטרו-מגנטי, סוג אלקטרוני
מותג	Esoueec
מוט לא	2p/4p
זרם מדורג (א)	5 ~ 15a, 10 ~ 30a, 30 ~ 60a, 60 ~ 90a (מתכוונן זרם)
מתח מדורג (v)	230/400 וולט
יכולת שבירת	3ka, 6ka, 8ka
רגישות מדורגת l △ n	300,500 (MA)
תֶדֶר	50/60 הרץ

עקרון הפעולה

עקרון ההפעלה של ה- ELCB מבוסס על איתור זרמים לא מאוזנים במעגל על ידי שנאי זרם רצף אפס (ZCT). כאשר זרם קו האש במעגל אינו שווה לזרם קו האפס, כלומר יש זרם דליפה, ה- ZCT מרגיש את הזרם הלא מאוזן הזה ומייצר אות חשמלי מתאים. המעגלים האלקטרוניים בתוך ה- ELCB מעבד את האות הזה, וכאשר האות מגיע או עולה על הסף מראש, הוא מפעיל את המנגנון לטיול כדי לחצוף את המעגל.

Differential current circuit breaker RCBO

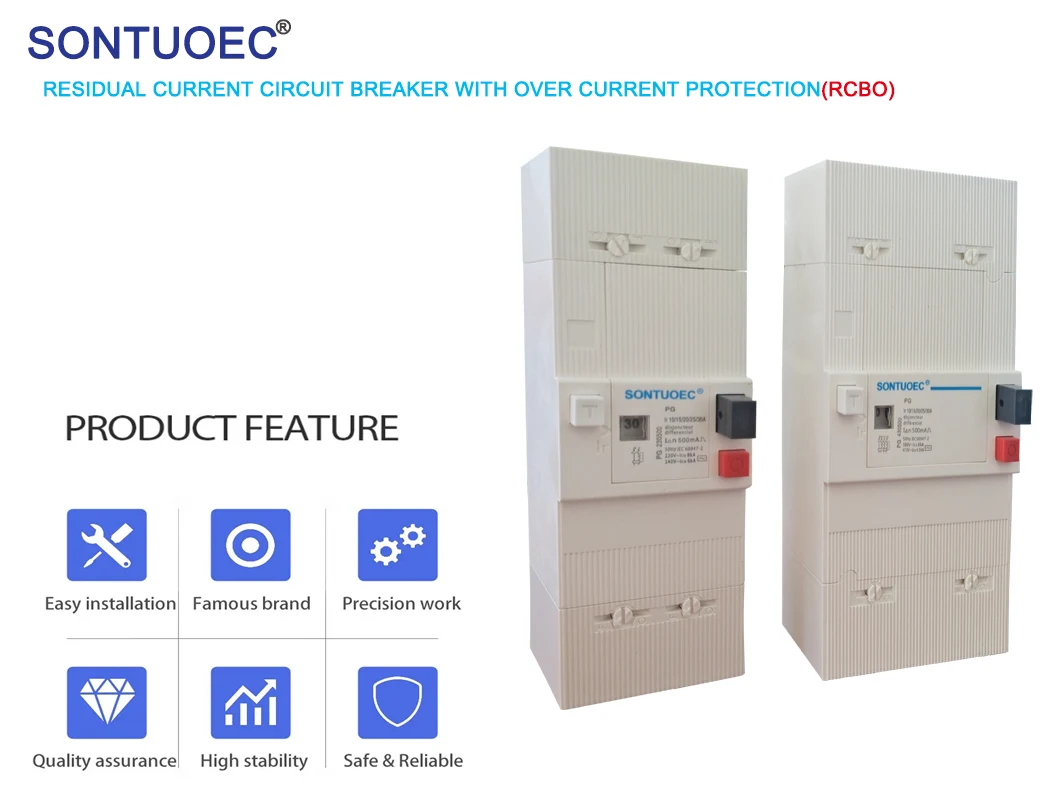

תכונות עיקריות

רגישות גבוהה: מפסק הזרם הדיפרנציאלי RCBO מסוגל לאתר זרמי דליפה קטנים, בדרך כלל ברמת המיליאמפר, וכתוצאה מכך דיוק הגנה גבוהה.

תגובה מהירה: לאחר גילוי זרם הדליפה, ה- ELCB ינתק במהירות את המעגל כדי למנוע את התרחבות התקלה.

צדדיות: בנוסף להגנה על דליפות בסיסיות, בחלק מה- ELCB יש עומס יתר והגנה על הקצר.

קל להתקנה ולתחזוקה: ELCBs הם בדרך כלל עיצוב פלאג-משחק להתקנה והסרה קלים. בינתיים, המבנה הפנימי הפשוט שלו מקל על התחזוקה והשיפוץ.

היקף היישום

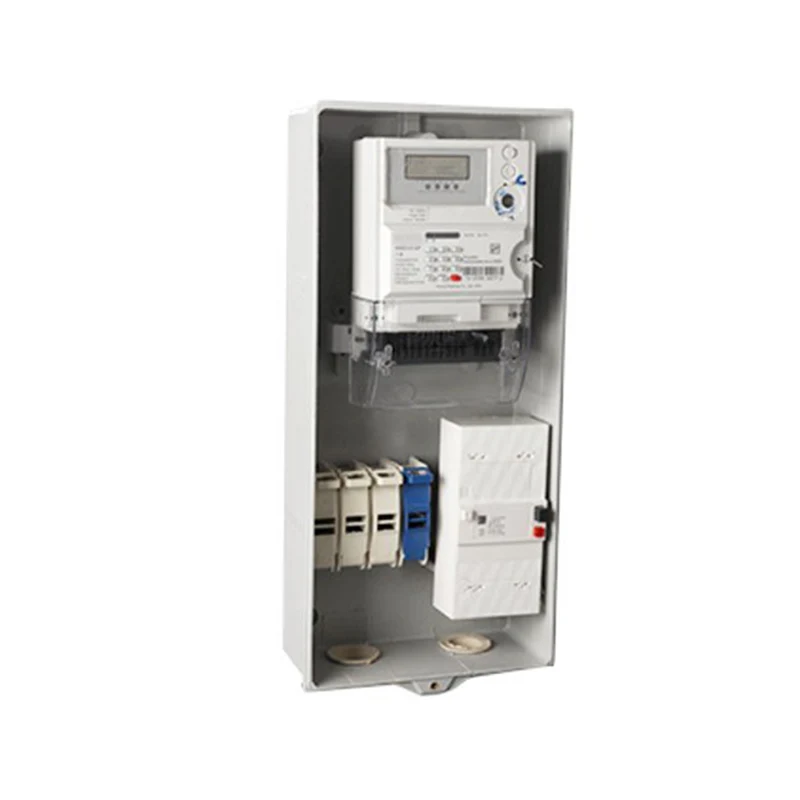

ELCBs נמצאים בשימוש נרחב במקומות בהם נדרשת הגנה חשמלית, כמו בתים, משרדים, מפעלים, בתי חולים וכן הלאה. ההגנה על ELCB חשובה במיוחד בסביבות רטובות או נוטות התחשמלות, כמו חדרי אמבטיה, מטבחים, בריכות שחייה ואזורים אחרים.
