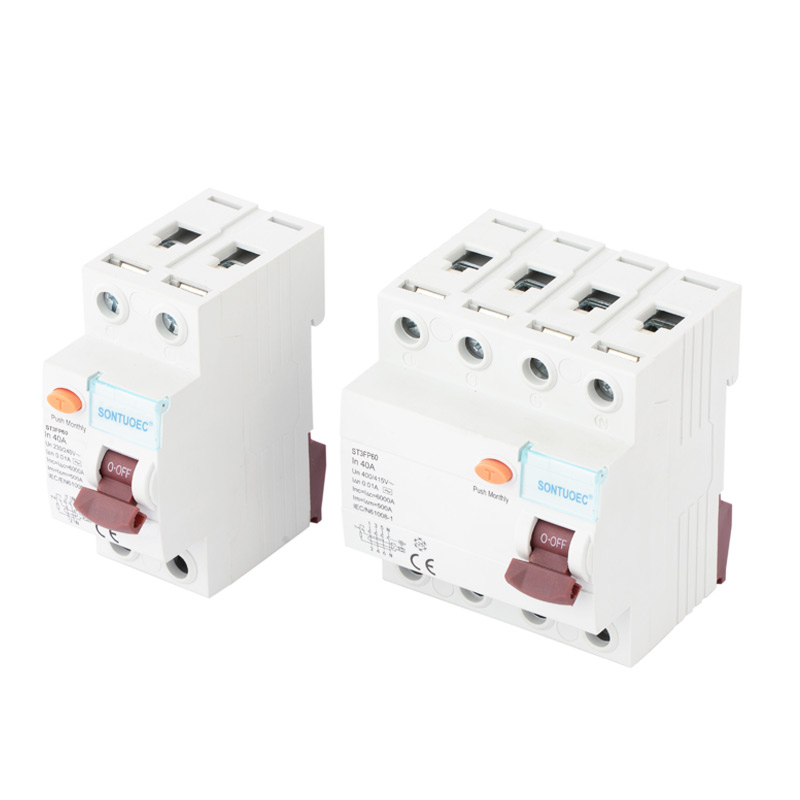

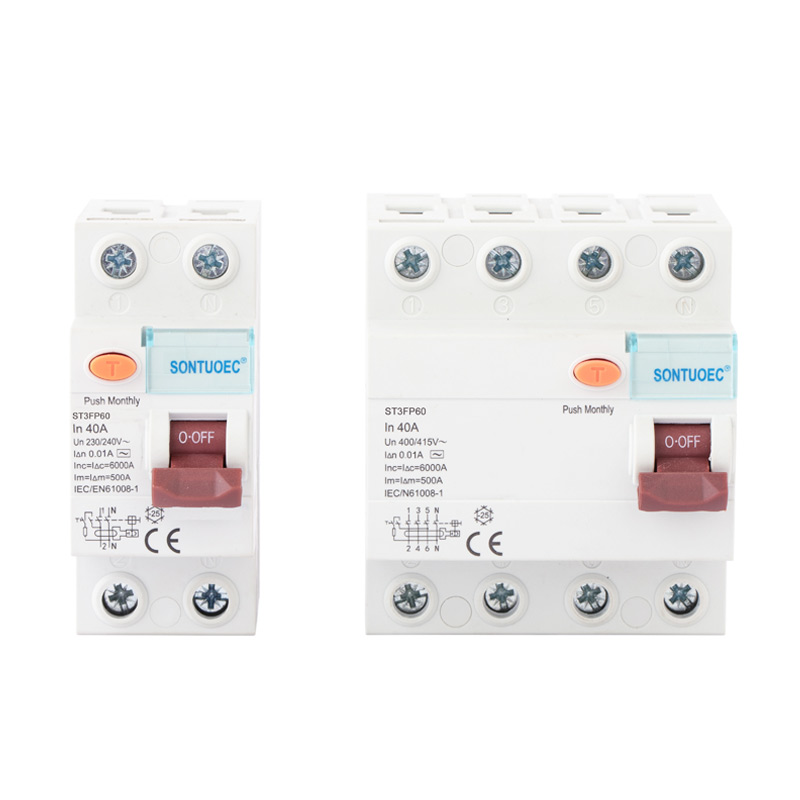

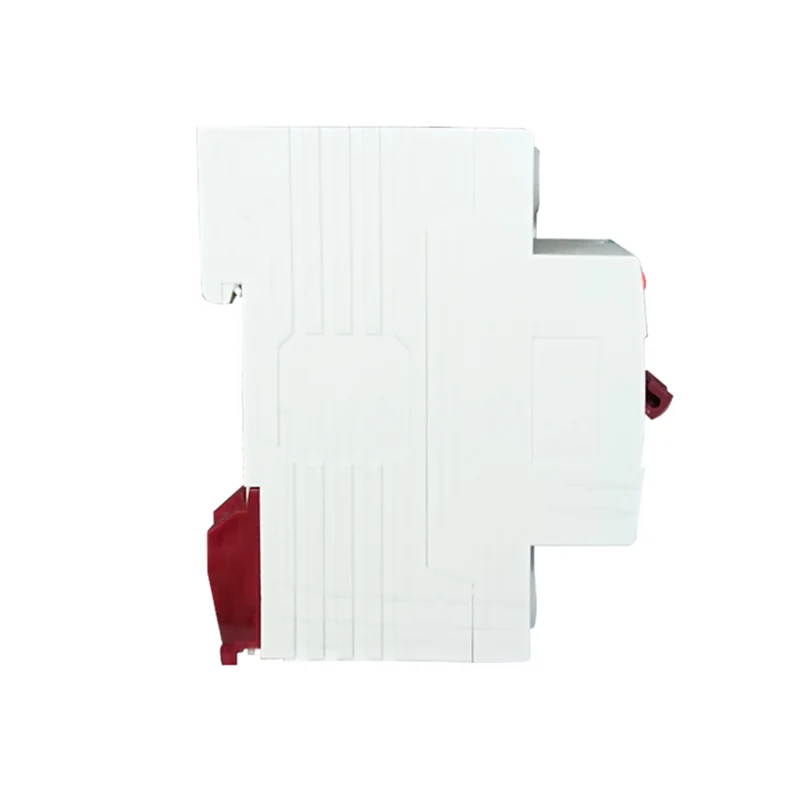

מפסק זרם שייר 4P 40A/10mA

מפסק זרם שארית 4P 40A/10mA הוא מפסק זרם שייר עם 4 קטבים (כלומר, חוטי אש תלת פאזי ואפס) המדורג ב-40 אמפר ומסוגל לנתק את המעגל באופן אוטומטי כאשר הזרם השיורי במעגל מזוהה ב-10 מיליאמפר או מעליו. המכשיר משמש בעיקר למניעת שריפות חשמל ותאונות התחשמלות ולשמירה על בטיחות האישית והציוד.

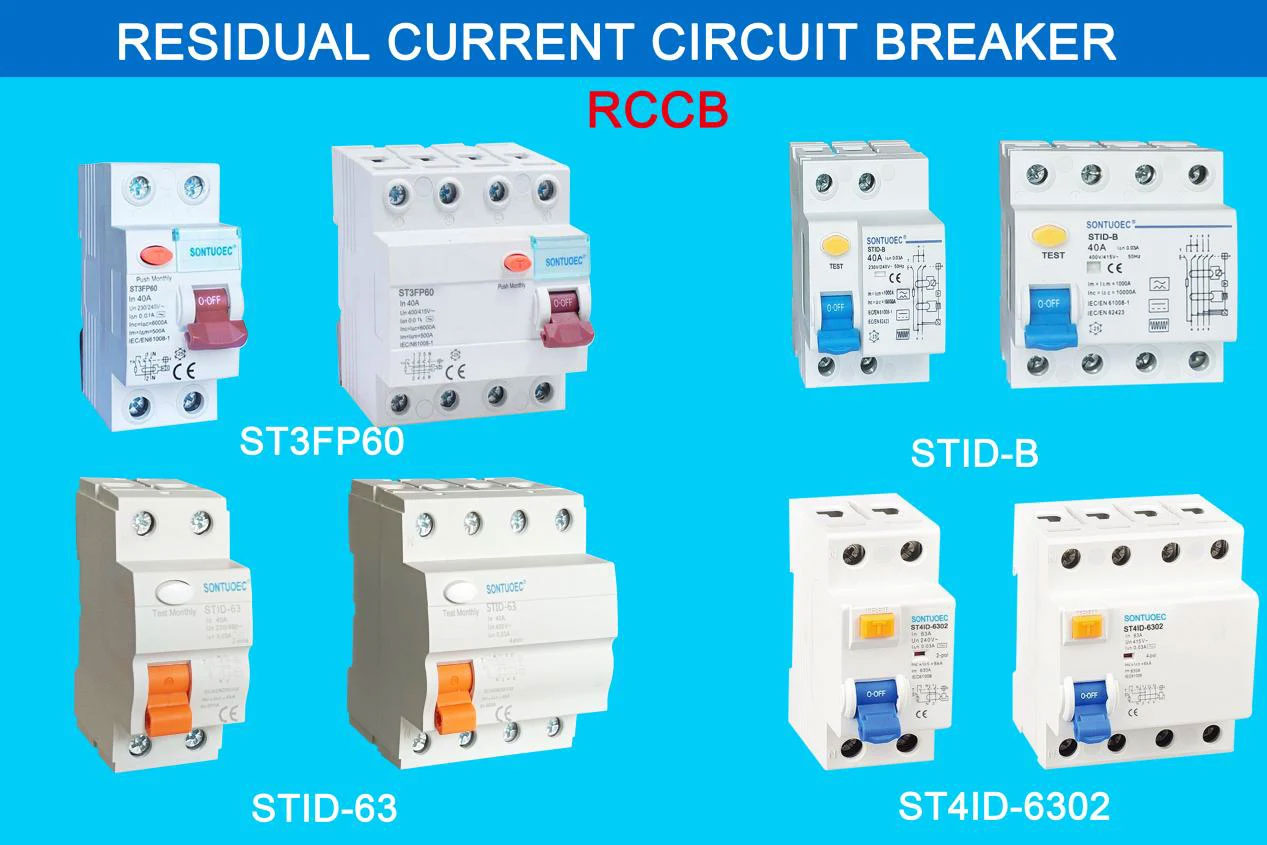

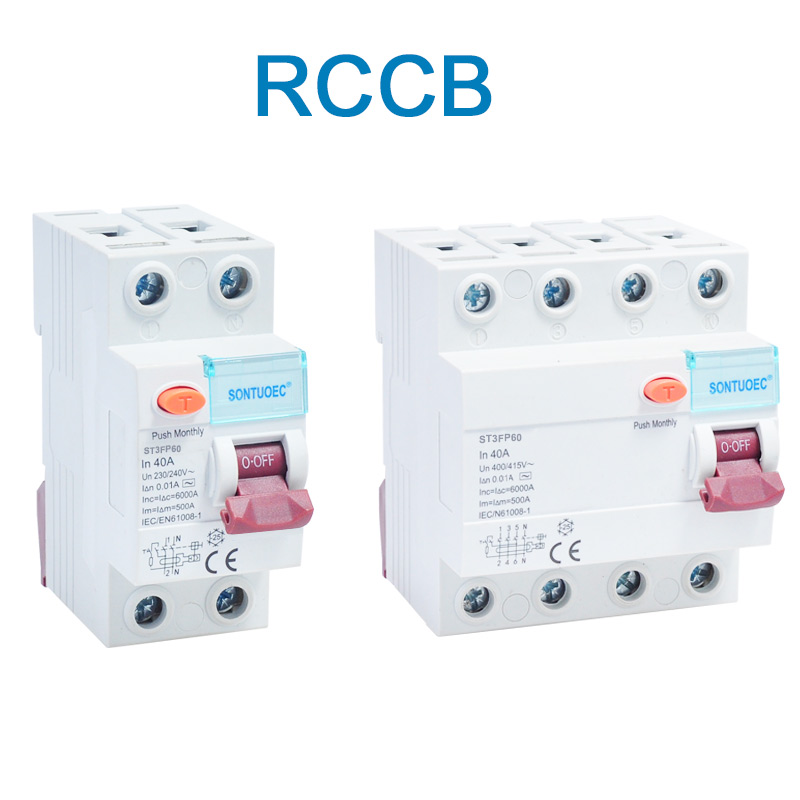

דֶגֶם:ST3FP60

שלח שאילתה

תיאור מוצר

דֶגֶם:	ST3FP60
תֶקֶן	IEC61008-1
מאפייני זרם שייר:	וגם, ו
מס' מוט:	2P, 4P
זרם מדורג:	16A, 25A, 32A, 40A, 63A;
מתח מדורג:	230/400V AC
תדירות מדורגת:	50/60 הרץ
זרם תפעול שיורי IΔn מדורג:	10mA, 30mA, 100mA, 300mA, 500mA
זרם שיורי שאינו פועל מדורג I Δno:	≤0.5IΔn
זרם קצר חשמלי מותנה מדורג Inc:	6000A
קצר חשמלי שיורי מותנה מדורג IΔc הנוכחי:	6000A
משך הנסיעה:	מעידה מיידית≤0.1 שניות
טווח זרם ניתוק שיורי:	0.5IΔn~IΔn
סיבולת אלקטרו-מכנית:	4000 מחזורים
מומנט הידוק:	2.0 ננומטר

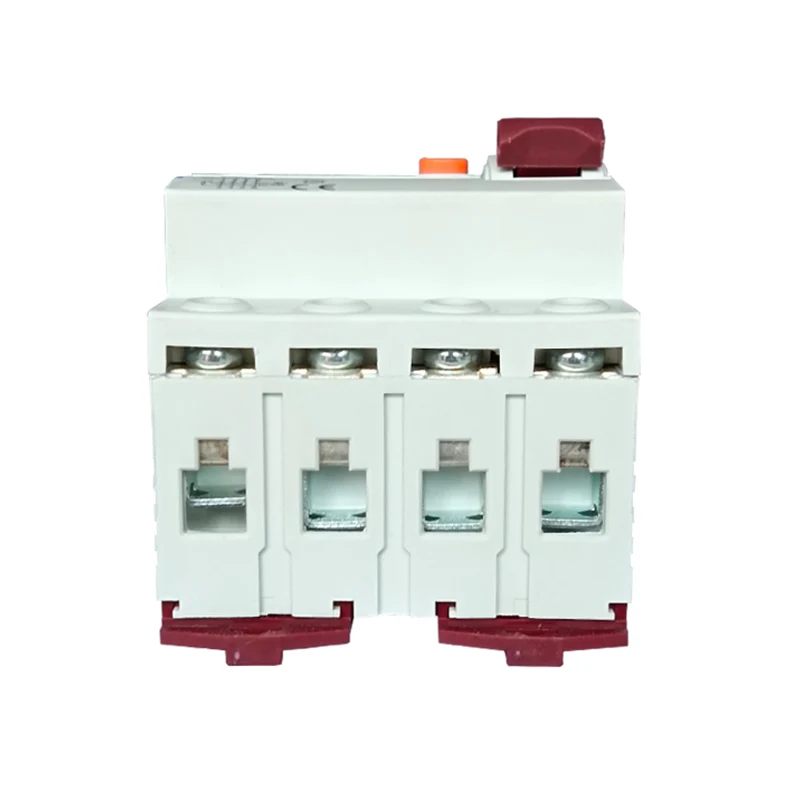

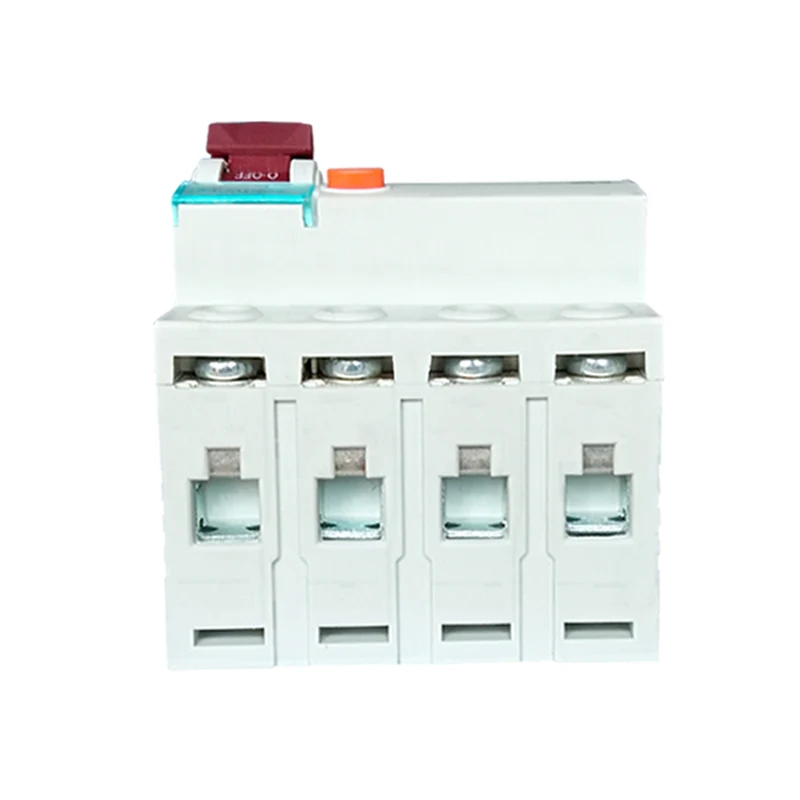

מסוף חיבור:	מסוף בורג מסוף עמוד עם מהדק
הַתקָנָה:	הרכבה על מסילת דין 35 מ"מ

עקרון הפעולה

עקרון הפעולה של מפסק זה מבוסס על עקרון האיזון הנוכחי. בתנאים רגילים, הזרמים הנכנסים ויוצאים מהמעגל צריכים להיות שווים בקו העובר דרך עומס. עם זאת, כאשר ישנה תקלת בידוד בקו או כאשר אדם בא במגע עם המעגל, הדבר עלול להוביל לדליפת זרם, מה שהופך את הזרמים אל המעגל ומחוצה לו ללא מאוזנים. בשלב זה, שנאי הזרם בתוך המפסק יזהה את הזרם הלא מאוזן הזה וימיר אותו לאות חשמלי. המעגל האלקטרוני יגביר, ישווה ויעבד את האות הזה, וכאשר האות יגיע לסף מוגדר מראש, כלומר, כאשר הזרם השיורי יגיע או יעלה על 10 מיליאמפר, המפסק ינתק במהירות את המעגל.

4P 40A/10mA Residual Current Circuit Breaker
