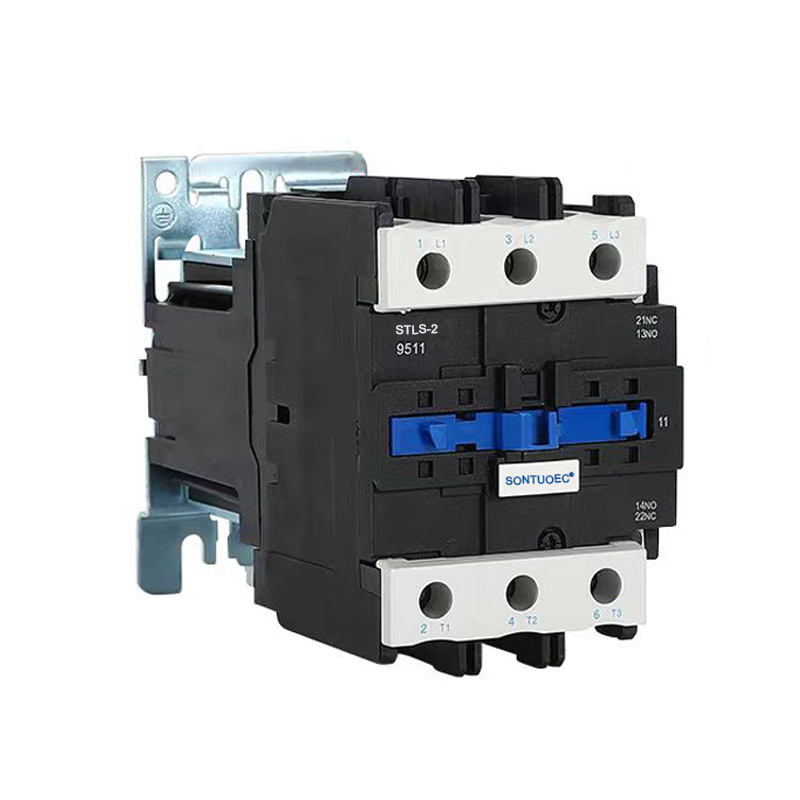

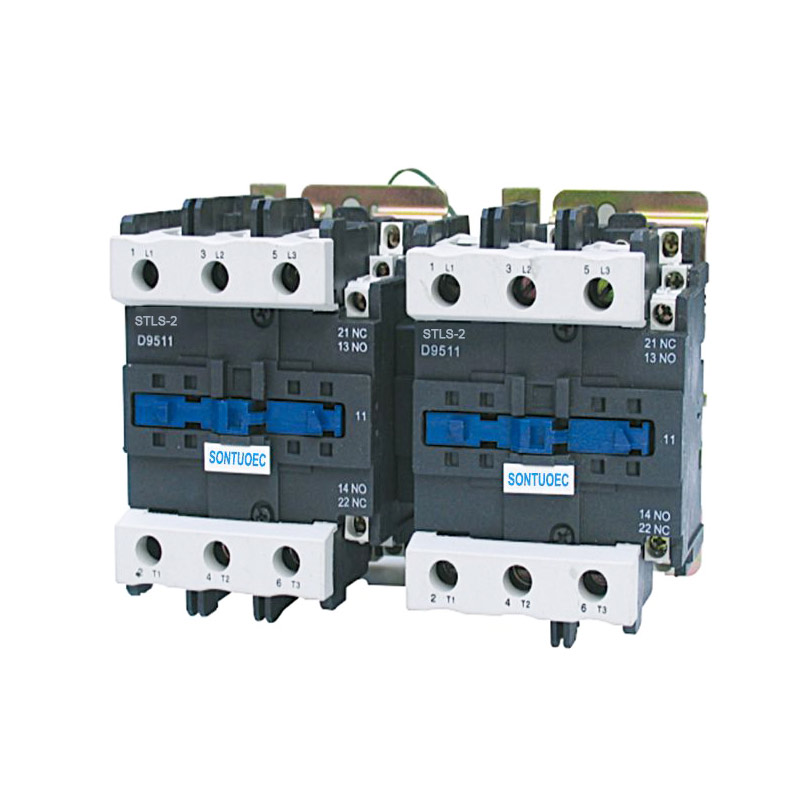

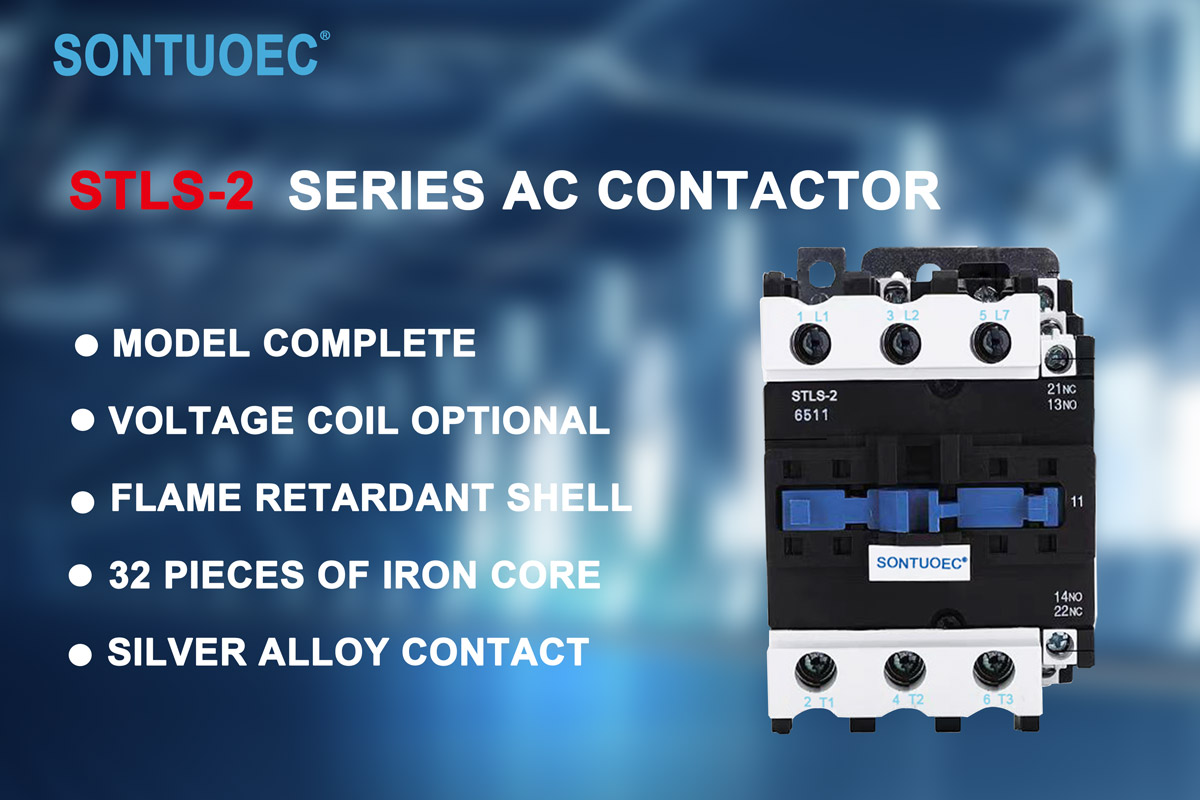

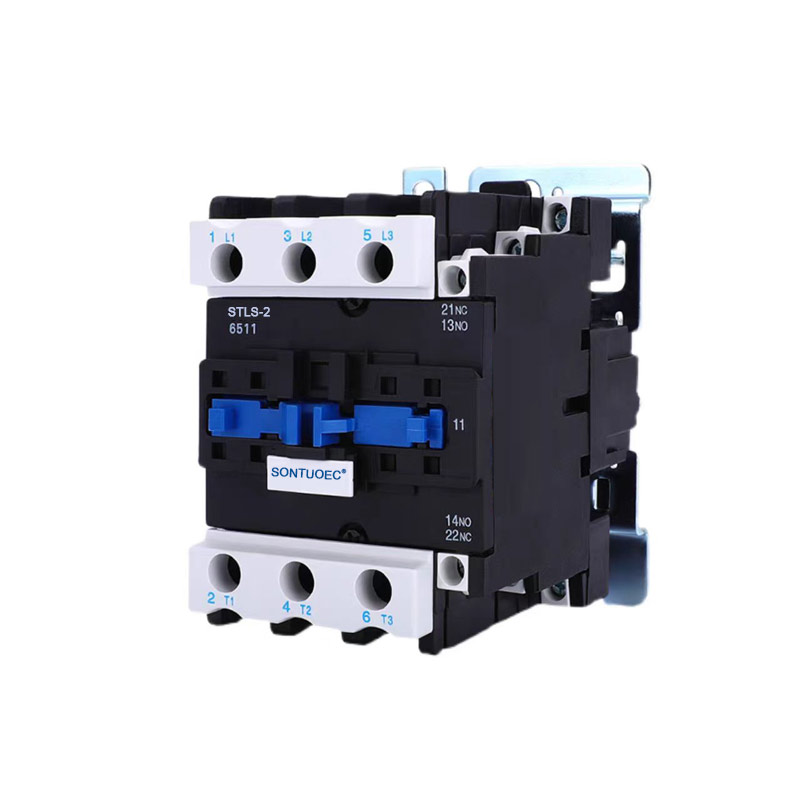

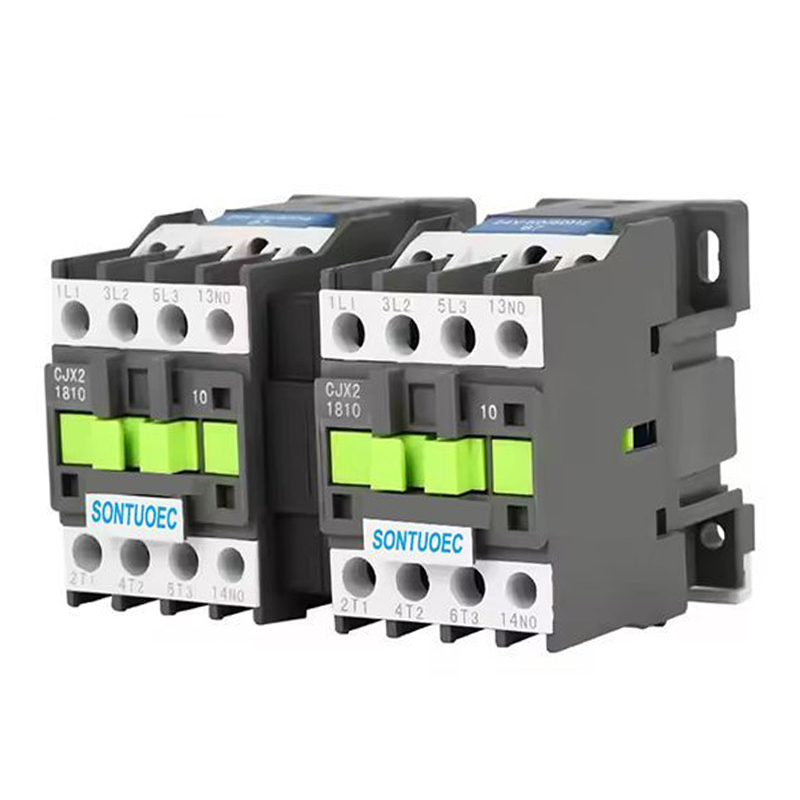

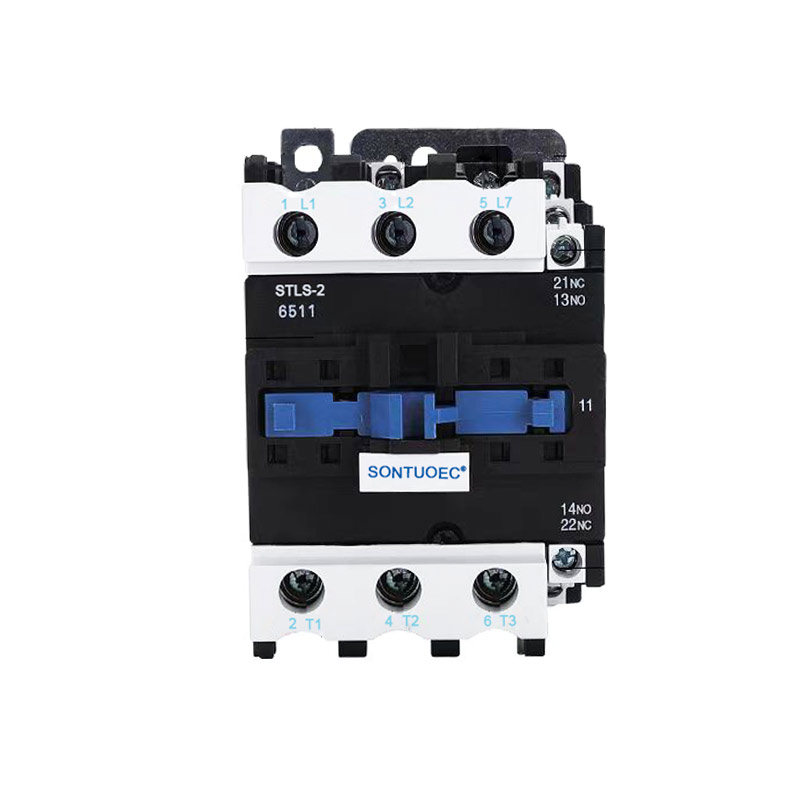

STLS-2 (CJX2) סדרה מכנית מגעת משתלבת

STLS-2 (CJX2) סדרת מגע מכני משתנה מתאים לשימוש במעגלים עד המתח המדורג 660V AC 50Hz, זרם 620 א, לשליטה על המנוע. מכשיר משתלב מכני זה מבטיח שינוי מגע של שני אנשי הקשר להמרה. זה תואם את תקני IEC60947-4-1.

דֶגֶם:STLS-2(CJX2)

שלח שאילתה

תיאור מוצר

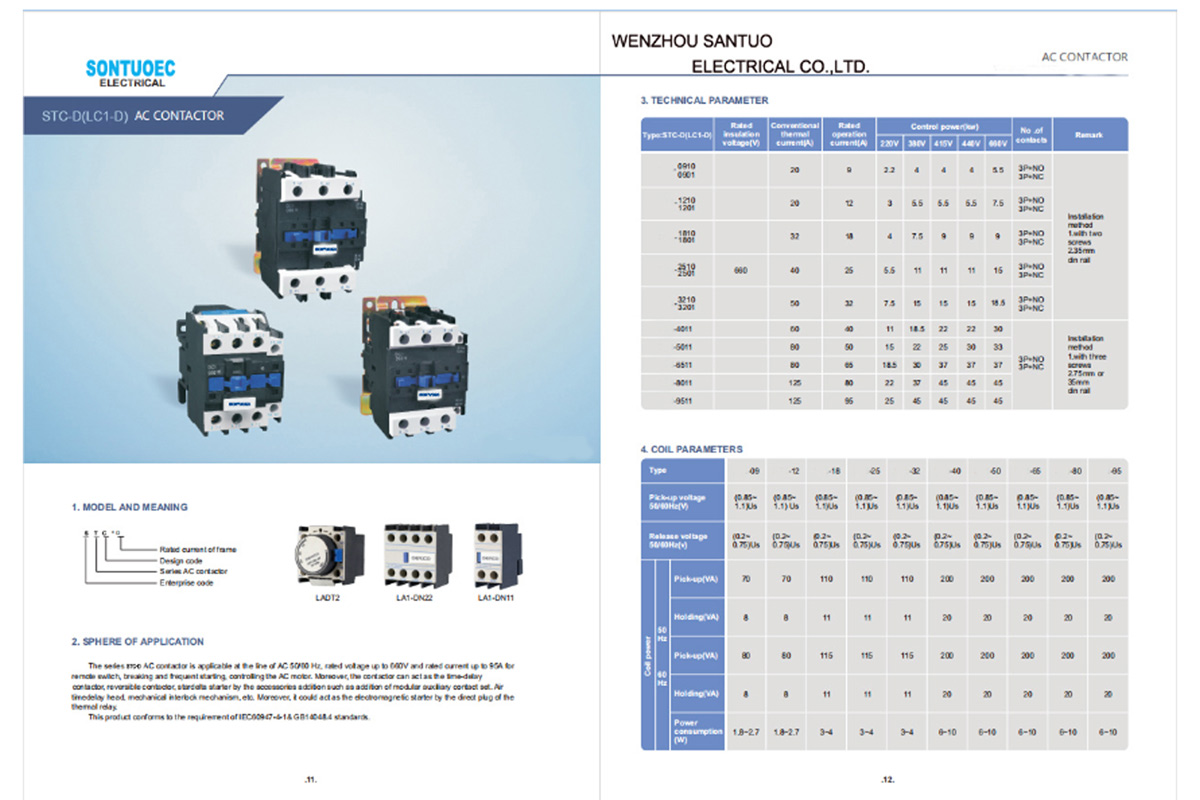

סוּג		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
מתח בידוד מדורג		660	660	660	660	660	660	660	660	660	660
תרמי קונבנציונאלי		20	24	32	40	50	60	75	80	110	125
נוֹכְחִי		20	24	32	40	50	60	75	80	110	125
מבצעי מדורג		9	12	16	25	32	40	50	63	80	95
נוֹכְחִי		9	12	16	25	32	40	50	63	80	95
מְבוּקָר	220 וולט	2.2	3	4	5.5	7.5	11	15	18.5	22	25
כוח (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

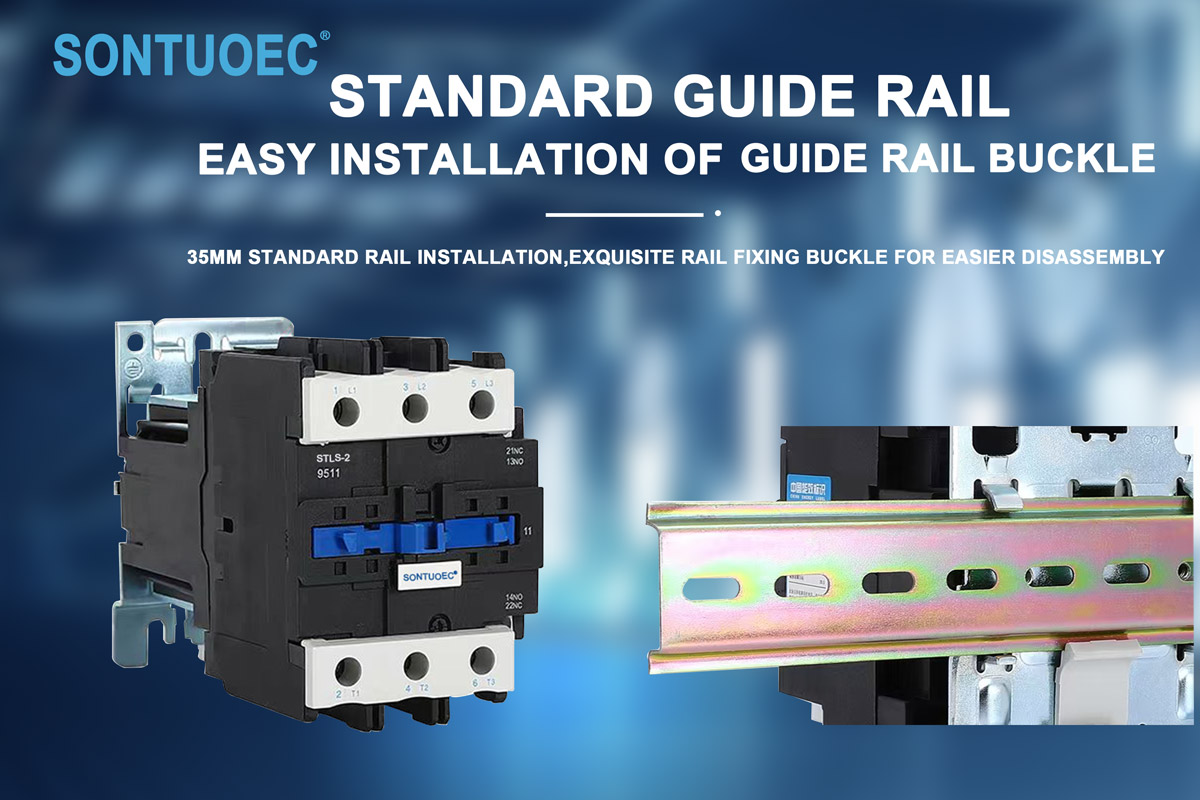

פֶּתֶק		התקנת ה-					התקנת ה-
		ממסרים יכולים להשתמש בשני ברגים					ממסרים יכולים שלוש
		וגם השתמש ב- 35 מ"מ					ברגים וגם משתמשים ב
		רכבת התקנה					התקנה 75 מ"מ או 35 מ"מ
							מַעֲקֶה

מבנה ומאפיינים

מִבְנֶה:

מגע 3p AC מורכב בדרך כלל ממערכת אלקטרומגנטית (כולל סליל, ליבה וכו '), מערכת קשר (כולל קשר עיקרי ומגע עזר), מכשיר כיבוי קשת וקליפה וחלקים אחרים. ביניהם, המגע העיקרי משמש לנשיאת זרם גבוה, ומגע העזר משמש למימוש ההעברה והמשוב של אותות בקרה.

תכונות:

עם שלושה אנשי קשר עצמאיים, הוא יכול לשלוט על כוח תלת פאזי ועל קו אפס אחד בו זמנית.

מערכת המגע עשויה מחומרים באיכות גבוהה עם מוליכות טובה ועמידות בלאי.

למערכת האלקטרומגנטית כוח יניקה מספיק כדי לעסוק ולשחרר באופן אמין את המגעים.

מכשיר הכיבוי של ARC יכול לכבות ביעילות את הקשת שנוצרת כאשר המגעים מנותקים, ולהגן על אנשי הקשר מפני נזק.

STLS-2 (CJX2) סדרת מגע מכני משתנה מתאים לשימוש במעגלים המתח המדורג עד 660V AC 50Hz או 60Hz, מדורג זרם עד 95A, לייצור ושבירה, לעתים קרובות התחלה ושליטה על מנוע AC. בשילוב עם בלוק המגע העזר, עיכוב טיימר ומכשיר משתנה מכונה וכו ', הוא הופך למגע העיכוב, מגע מכני משתנה, Star-Delta Starter. עם הממסר התרמי הוא משולב למתנע האלקטרומגנטי. הקשר מיוצר על פי IEC 60947-1.

עקרון הפעולה

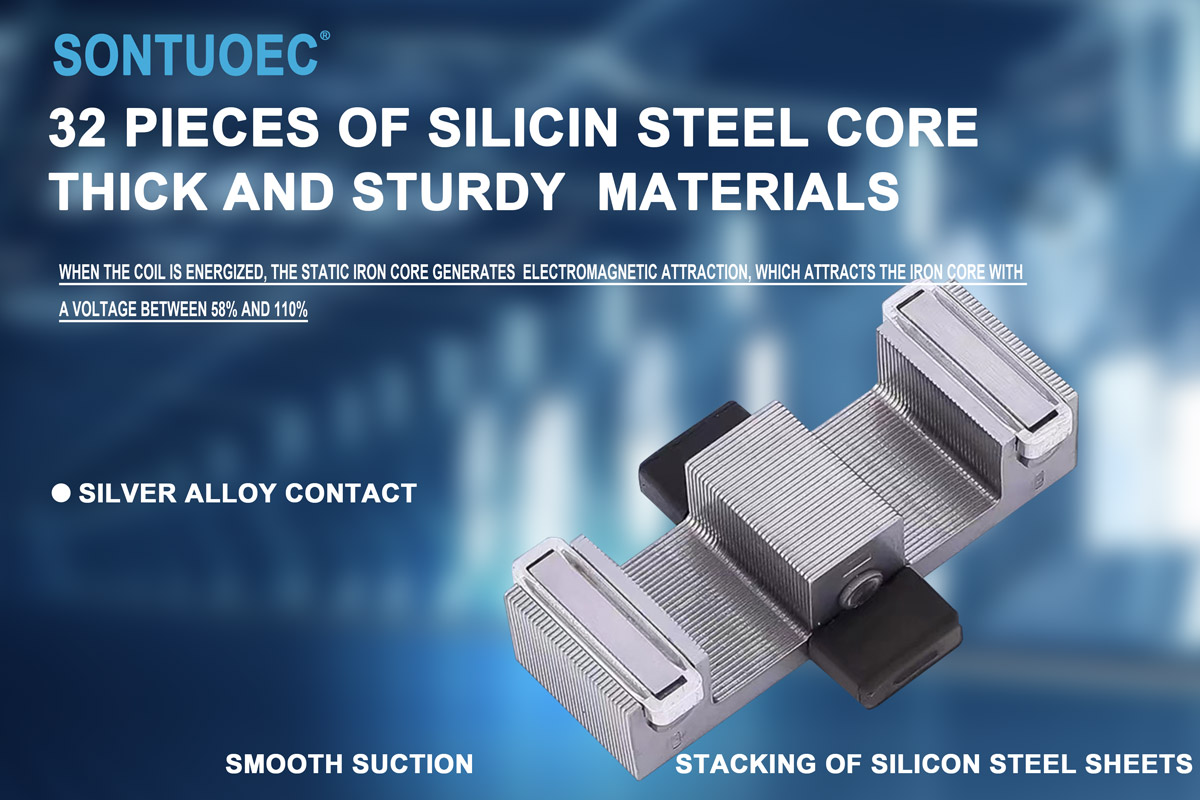

כאשר הסליל של מגע ה- AC 3P מופעל אנרגיה, ליבת הברזל מייצרת מגנטיות ומושכת את מערכת המגע לסגירה, ובכך מחברת את ספק הכוח התלת פאזי וחוט אפס. כאשר הסליל מופרז, הגרעין מאבד את המגנטיות שלו ומערכת המגע נפרדת תחת פעולה של מעיין, ובכך מנתקת את אספקת החשמל התלת פאזית מקו האפס. באופן זה, מגע ה- 3P AC יכול לממש שלט רחוק של עומסים חשמליים.
