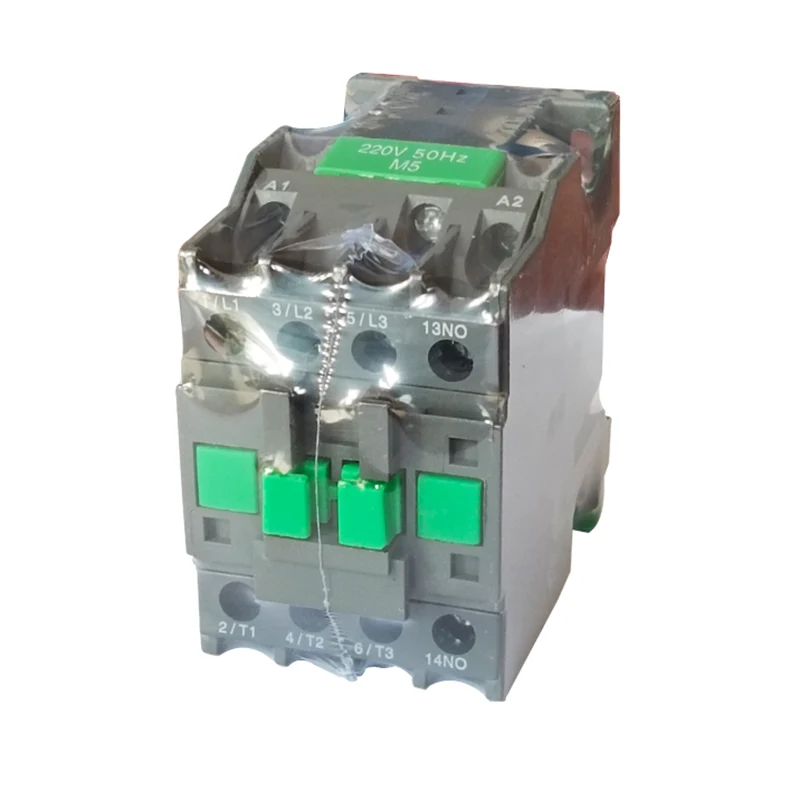

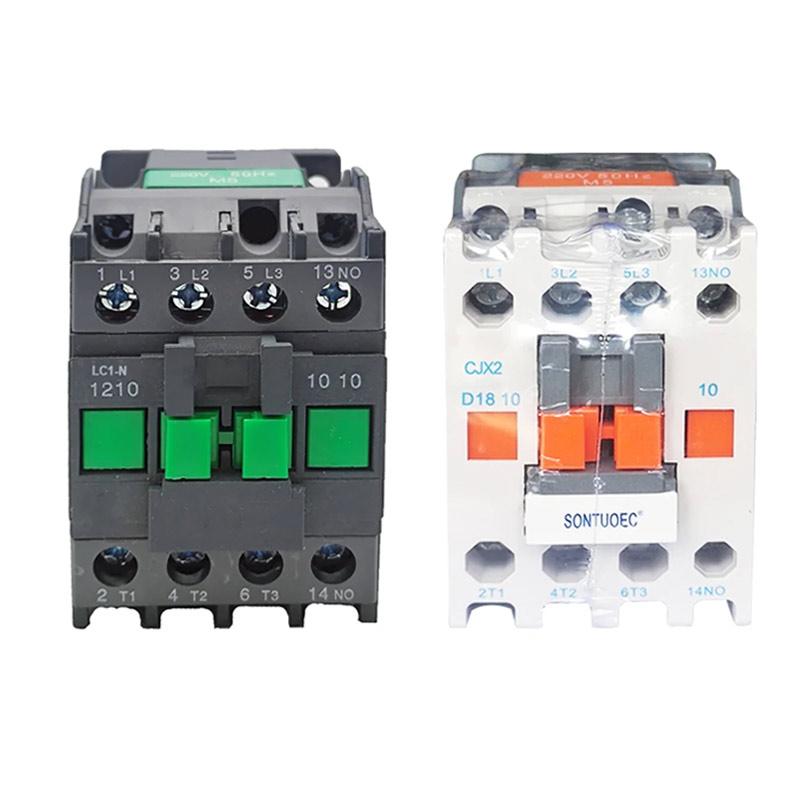

LC1-N סוג AC Contactor

אנשי מגעים מסוג AC מסוג LC1-N מתאימים לשימוש במעגלים עם 50 הרץ או 60 הרץ, מתחים של עד 660 וולט (עד 690 וולט עבור דגמים מסוימים) וזרמים עד 95A. הוא משמש לחיבור ושבירת מעגלים לאורך מרחקים ארוכים, כמו גם להתחיל ולשלוט במנועי AC.

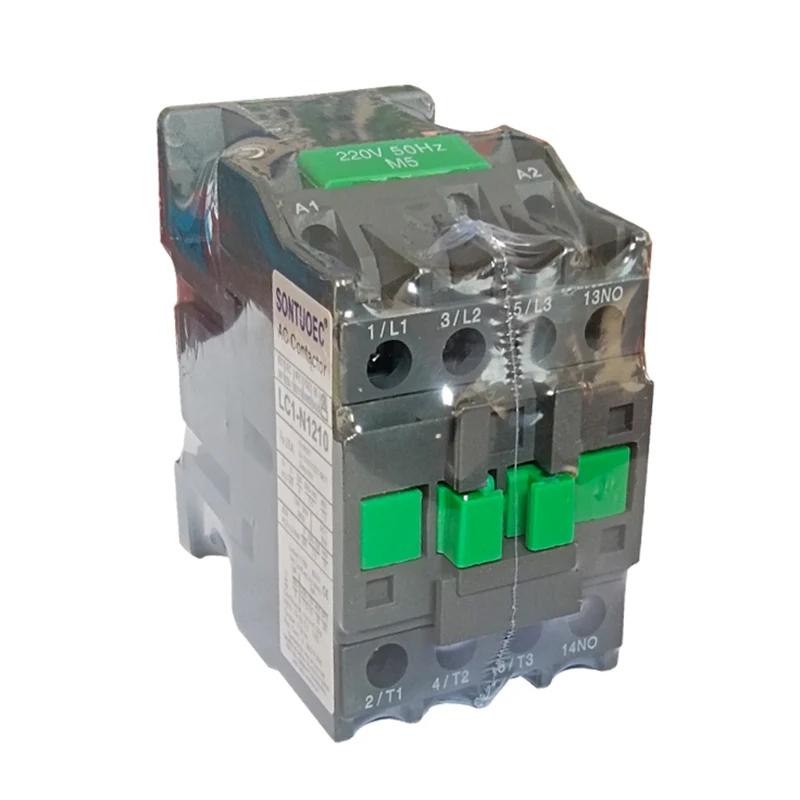

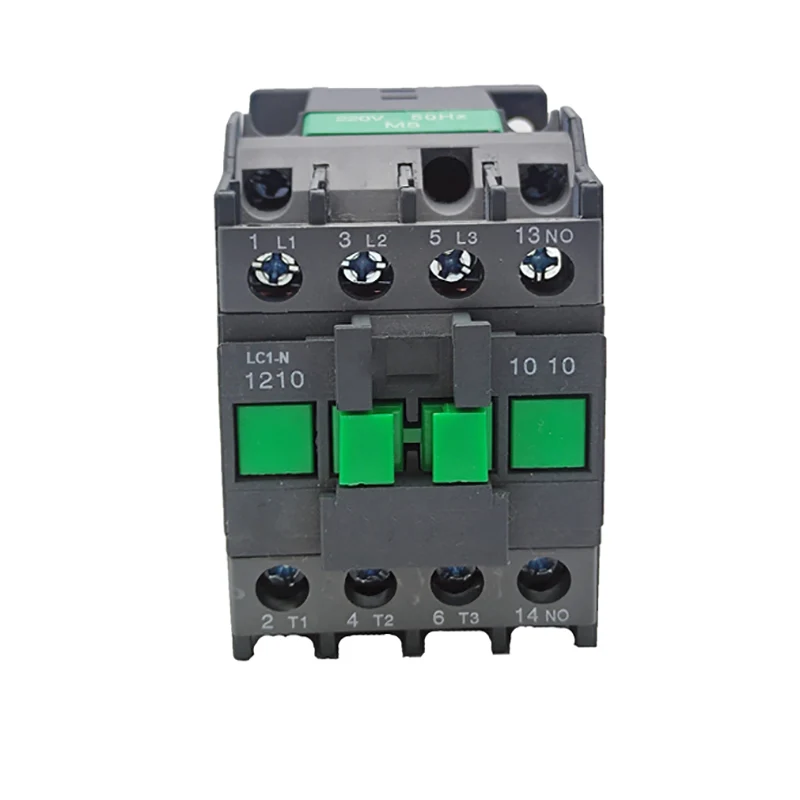

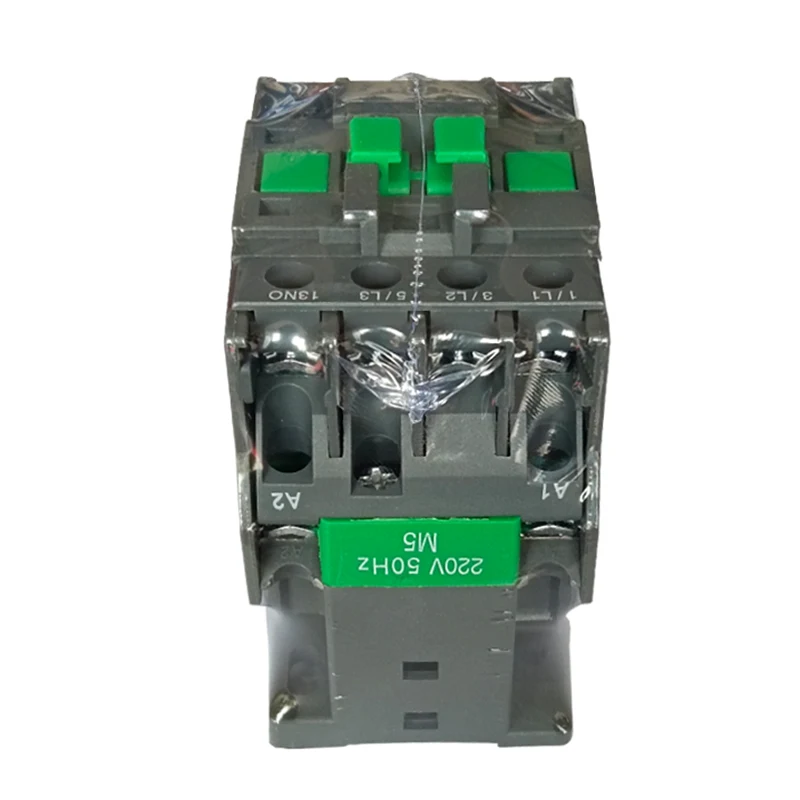

דֶגֶם:LC1-N1210

שלח שאילתה

תיאור מוצר

סוּג		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
מדורג זרם עבודה (א)	AC3	9	12	18	25	32	40	50	65	80	95
מדורג זרם עבודה (א)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
דירוגי סטנדרטייל של תלת פאזי מוטורס 50/60 הרץ Incategory AC-3	220/230 וולט	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 וולט	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
זרם חום מדורג (א)		20	20	32	40	50	60	80	80	125	125
חיי חשמל	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
חיי חשמל	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
חיים מכניים (x104)		1000	1000	1000	1000	800	800	800	800	600	600
מספר אנשי הקשר	3p+לא					3p+nc+no
מספר אנשי הקשר	3p+nc					3p+nc+no

מאפיינים מבניים

עיצוב מודולרי: LC1-N סוג AC מגע מאמצת עיצוב מודולרי עם שילוב פונקציות מלא, הנוח למשתמשים לבחור ולשלב בהתאם לצרכים שלהם.

מערכת אלקטרומגנטית: כולל סליל אלקטרומגנטי וליבת הברזל, שהיא חלק חשוב במגע המגע, תוך הסתמכות עליו כדי להניע את הסגירה והניתוק של אנשי קשר.

מערכת קשר: כולל איש קשר עיקרי ואיש קשר עזר. המגע העיקרי משמש לחיבור ושבירת המעגל הראשי ושליטה על הזרם הגדול יותר; איש הקשר העזר נמצא במעגל הבקרה כדי לעמוד בדרישות של שיטות בקרה שונות.

מערכת כיבוי של קשת: מצוידת במכשיר כיבוי קשת, בדרך כלל כיסוי כיבוי חריץ חריץ חריץ חצי סגור למחצה, ומצויד במעגל קשת מגנטי חזק כדי להבטיח כי המגעים לשבירת המעגל שנוצר על ידי הקשת מרווה באופן אמין, להפחית את נזק ה- ARC למגעים.

עקרון הפעולה

כאשר מעגל הבקרה מופעל, הסליל האלקטרומגנטי מייצר שדה מגנטי, שמושך את ליבת הברזל כדי להניע את המגעים לסגירה, ובכך מחבר בין המעגל הראשי של המדחס. כאשר מעגל הביקורת מופרז, השדה המגנטי נעלם, ליבת הברזל מתאפסת תחת פעולת המעיין, המגע מנותק והמעגל העיקרי של המדחס מנותק גם הוא.
