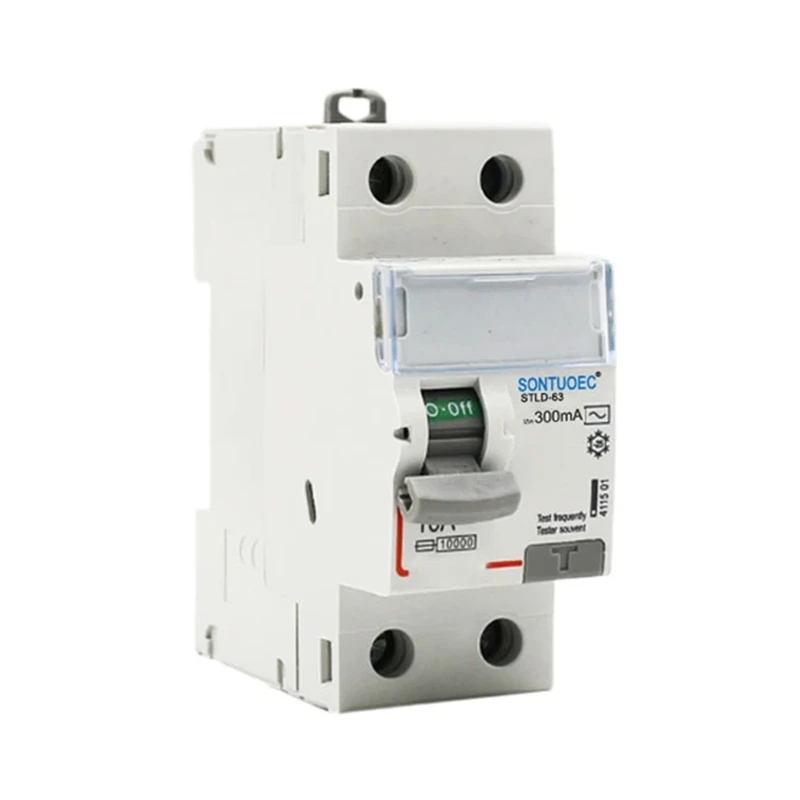

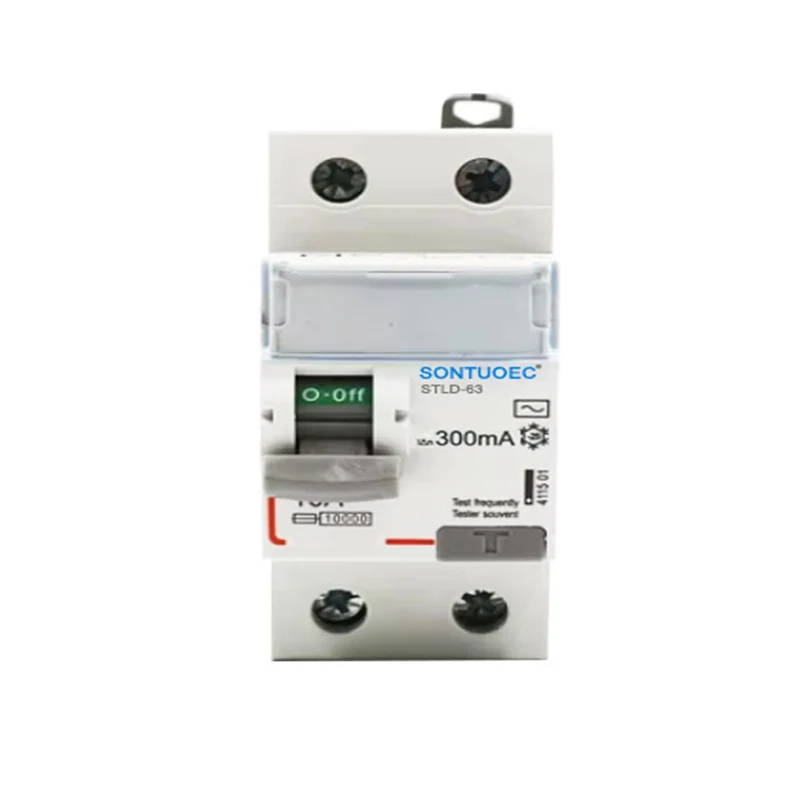

2P 63A/30MA RCD AC סוג

מושג בסיסי

 2p: מציין כי RCD זה (מכשיר זרם שיורי) הוא מתג דו קוטבי, כלומר, הוא יכול לשלוט על שני קווים בו זמנית. בדרך כלל משתמשים בתכנון זה כאשר יש לנתק גם קווי שלב וגם אפס בו זמנית כדי להבטיח שניתן יהיה לנתק את המעגל לחלוטין במקרה של דליפה או תקלה, ולמנוע תאונות בטיחות כמו חשמל או שריפות חשמל.

 63 א: מציין כי ה- RCD מדורג ב 63 אמפר. הזרם המדורג הוא הערך הנוכחי המרבי שה- RCD יכול לשאת ברציפות מבלי לגרום להתחממות יתר או נזק. ביישומים מעשיים, יש לבחור את הזרם המתאים המתאים לפי עומס מערכת החשמל.

 30mA: מציין כי זרם הפעולה של הדליפה של RCD זה הוא 30 mA. זרם פעולת הדליפה הוא הערך הנוכחי המינימלי בו ה- RCD מגלה זרם דליפה ומעורר פעולה. כאשר זרם הדליפה במערכת החשמל עולה על ערך זה, ה- RCD ינתק במהירות את אספקת החשמל כדי להגן על הבטיחות האישית ולמנוע תאונות כמו שריפות חשמל.

 RCD: מכשיר זרם שיורי הוא מכשיר בטיחות חשמלי המשמש לאיתור זרם שיורי (כלומר זרם דליפה) במערכת חשמל ולניתוק את אספקת החשמל. הוא נמצא בשימוש נרחב במערכות חשמל שונות במתח נמוך כדי לספק הגנה מקיפה לציוד חשמלי ואנשי צוות.

 סוג AC: מציין כי RCD זה מתאים למערכות זרם חילופין (AC). זרם מתחלף (AC) הוא דרך נפוצה להעברת חשמל ומאופיינת בשינויים תקופתיים בכיוון המתח והזרם בהשוואה לזרם ישיר (DC). לכן, בבחירת RCD, יש לבחור את המודל המתאים על בסיס סוג מערכת החשמל (AC או DC).

1. ספק הגנה מפני תקלות אדמה/זרם דליפה ותפקוד הבידוד

2. זרם קצר במעגל קצר עמידה ביכולת

.

4. מצויד במסופי חיבור מוגנים על ידי אצבעות

5. ניתוק אוטומטית את המעגל כאשר מתרחשת זרם תקלה/דליפה של כדור הארץ ועולה על הרגישות המדורגת

6. תלוי באספקת החשמל ומתח הקו, ונקי מהפרעות חיצוניות, תנודות מתח.   ---------- חוט חיבור בגודל גדול (כבל חיבור 35 מ"מ)
