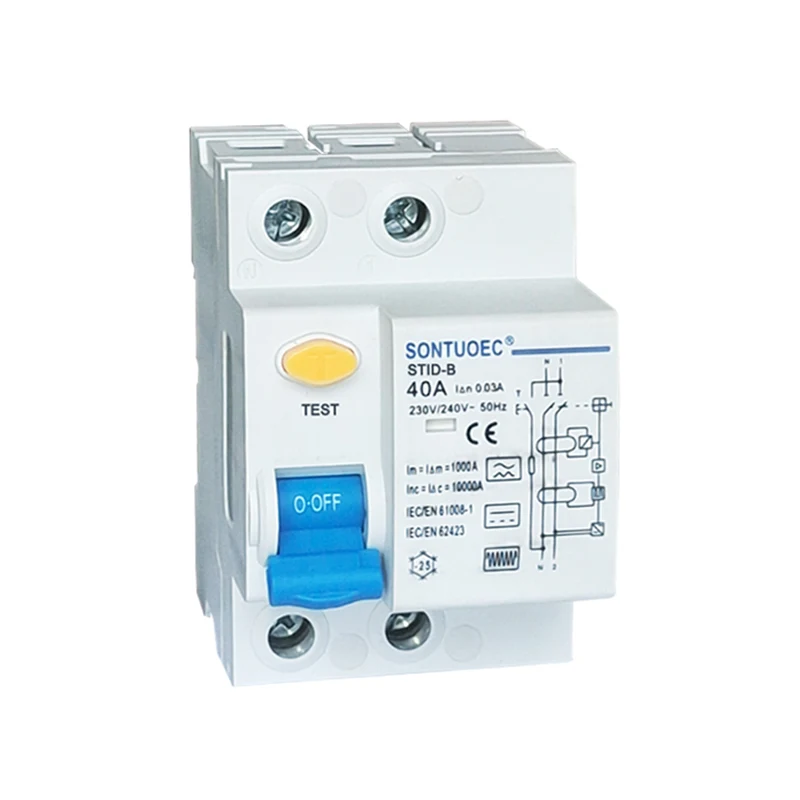

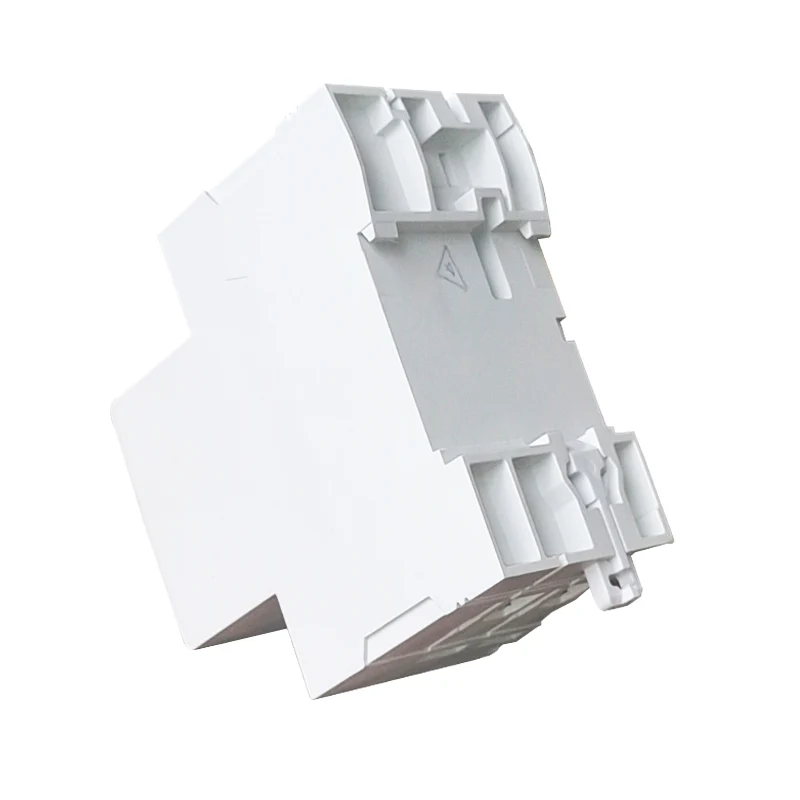

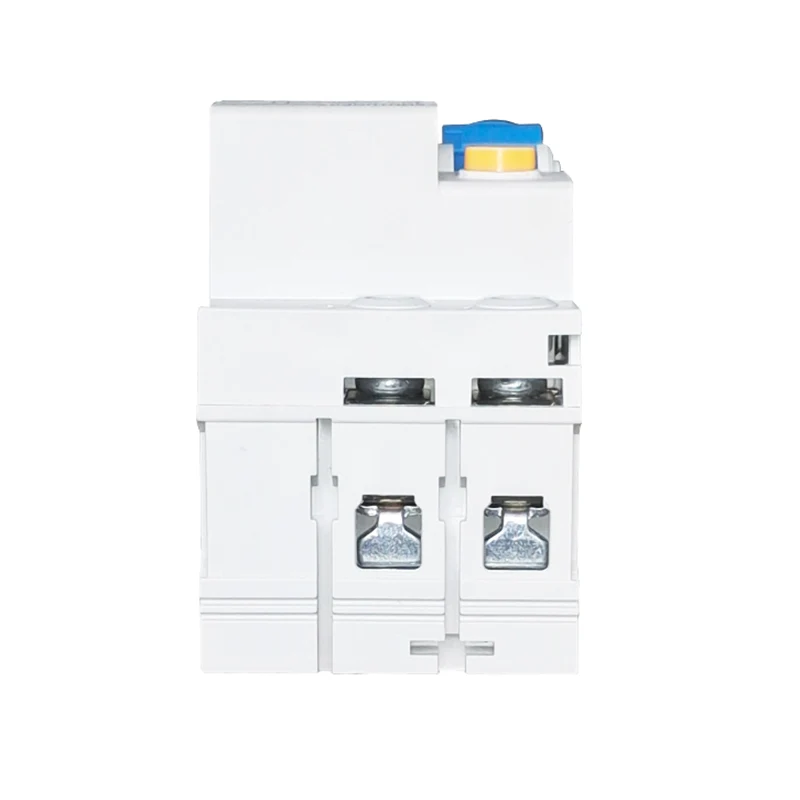

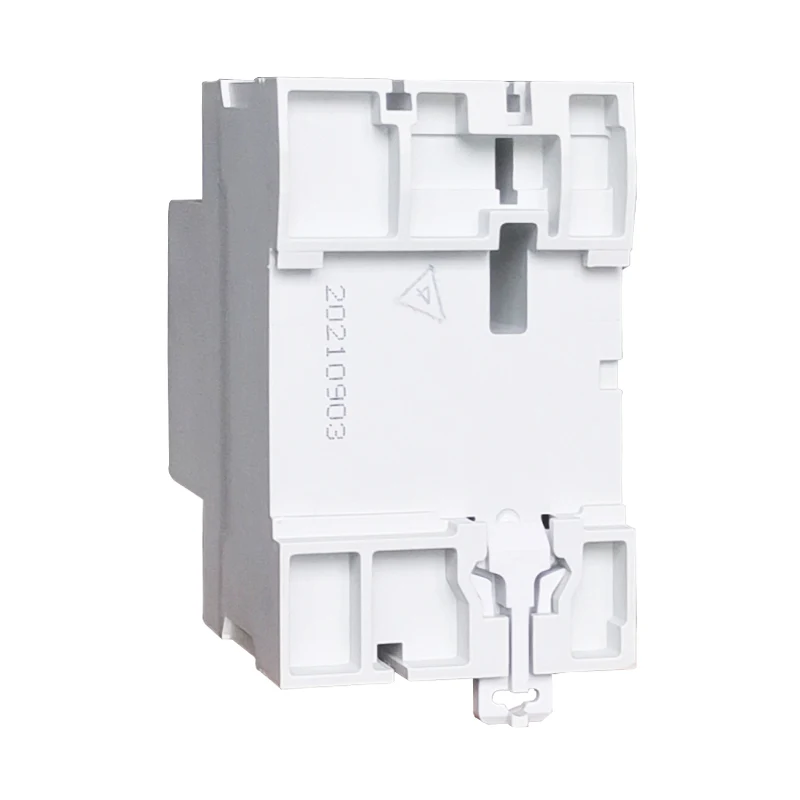

מפסק זרם שייר דגם RCCB B

מפסק זרם שיורי דגם RCCB B מגן במקרה של זרם תקלה מתמשך ברשתות תלת פאזיות. הוא משמש בדרך כלל בתחום תחנת טעינה, מכשור ומכשירים רפואיים, בקרים וכונני מהירות משתנה, טעינות בלילה וממירים (DC)...STID-B תואם לתקן IEC/EN612EC/61008 ו-IEC/EN612038.

דֶגֶם:STID-B

שלח שאילתה

תיאור מוצר

חַשׁמַלִי תכונה	תֶקֶן		IEC/EN62423&IEC/EN61008-1
	סוג (צורת גל של דליפת כדור הארץ)		B
	זרם מדורג In	A	25,40,63
	פולנים	P	1P+N,3P+N
	מתח מדורג Ue	V	IP+N:230/240V;3P+N:400/415V
	רגישות מדורגת I n	A	0.03,0.1,0.3
	מתח בידוד Ui	V	500
	ייצור שיורי מדורג ו	A	500(In=25A/40A)
	יכולת שבירה אני מ	A	630(In=63A)
	זרם קצר חשמלי I c	A	10000
	נתיך SCPD	A	10000
	זמן הפסקה תחת I n	s	≤0.1
	תדירות מדורגת	הרץ	50
	עמידה במתח מדורג (1.2/5.0) Uimp	V	4000
מכאנית תכונות	מתח בדיקה דיאלקטרי ב-ind. פרד. למשך 1 דקה	kv	2.5
	דרגת זיהום		2
	חיים חשמליים		2000
	חיים מכאניים		10000
	מחוון זרם תקלה		כֵּן
	דרגת הגנה		IP20
	טמפרטורת הסביבה (עם ממוצע יומי 35)	ºC	-40~+55ºC
	טמפרטורת אחסון	ºC	-40~+70ºC

STID-B RCCB B דגם Residual Current Circuit Breaker מתאים לסוג A ומתאים גם להחלקת זרמי שיורי DC, זרמי שיורי DC שעלולים לנבוע ממעגלי מיישר וזרמי שיירי AC בתדר גבוה. הוא מספק הגנה במקרה של זרמי תקלה מתמשכים ברשתות תלת פאזיות. STID-B נמצא בשימוש נפוץ בתחומי עמדות טעינה, ציוד ומכשור רפואי, בקרים וכונני מהירות משתנים, מטעני סוללות וממירים (DC). STID-B תואם לתקני IEC/EN61008 ו-IEC/EN62423.

תכונות עיקריות

זרם נקוב: 40A, מתאים למערכות חשמל זרם גדול יותר.

הגנה מפני דליפה: ברגישות ובדיוק גבוהים, הוא יכול לזהות את זרם הדליפה ולנתק את אספקת החשמל תוך זמן קצר מאוד.

ביצועי בטיחות: תואם לתקנים בינלאומיים כגון IEC/EN61008.1 ו-GB16916.1, מה שמבטיח את הבטיחות והאמינות של המוצר.

היקף היישום: בשימוש נרחב בבניינים תעשייתיים, מסחריים, רבי קומות ואזרחים כדי לספק הגנה מקיפה למערכת החשמל.

עקרון הפעולה

מפסק זרם שיורי דגם RCCB B מבוסס על שנאי הזרם ברצף אפס. כל שלב מוליך עובר דרך שנאי זרם ברצף אפס, שצדו המשני מחובר למעצר אלקטרומגנטי. בתנאים רגילים, סכום הווקטור של זרמי הפאזה דרך שנאי הזרם ברצף האפס הוא אפס, כך שהשטף דרך השנאי הוא אפס, מתח המוצא המשני הוא גם אפס, והמפסק לא יפעל. עם זאת, ברגע שזרם הדליפה גדל ומניע את מתח המוצא של הצד המשני לגדול לרמה מסוימת, השחרור האלקטרומגנטי מופעל, ומניע את מנגנון ההפעלה לפעול ולנתק את המגעים המחוברים לאספקת החשמל, ובכך לממש הגנה מפני דליפה.

בחירה והתקנה

בחירה: בעת בחירת RCCB, יש לקחת בחשבון פרמטרים כגון המתח הנקוב, הזרם הנקוב, זרם פעולת הדליפה וזמן הפעולה של המערכת החשמלית. כמו כן, יש צורך לבחור RCCB מתאים בהתאם לסוג ההגנה הנדרש (למשל הגנת מגע ישיר או הגנת מגע עקיפה).

התקנה: יש להתקין את ה-RCCB בקצה הנכנס של מערכת החשמל או על קו מסועף כדי להבטיח הגנה מלאה על כל מערכת החשמל או קו מסועף ספציפי. במהלך ההתקנה, יש להקפיד על תקנים וקודים רלוונטיים כדי להבטיח חיבור תקין והפעלה אמינה של ה-RCCB.
