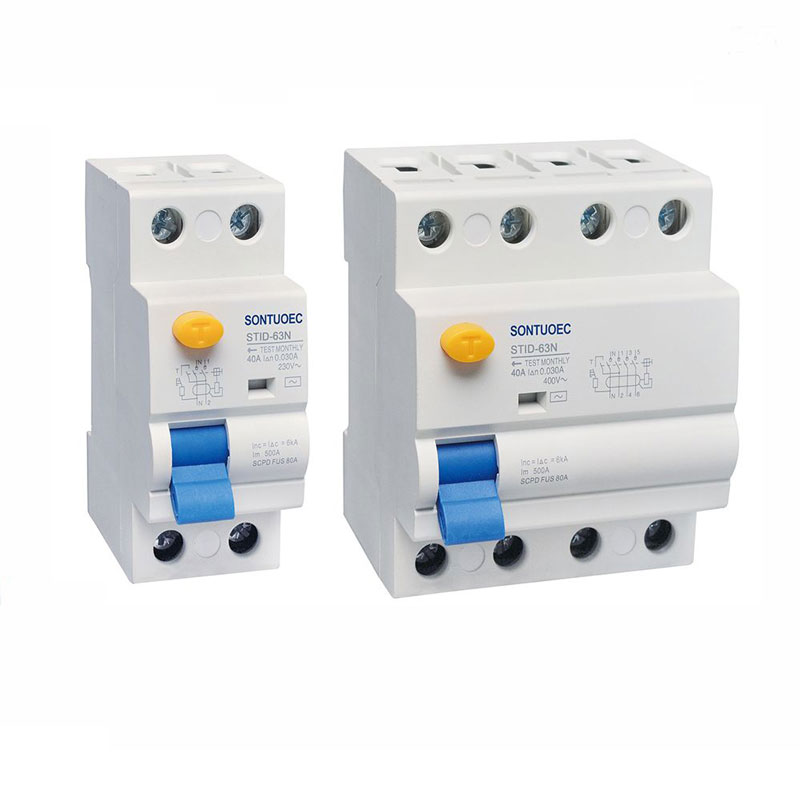

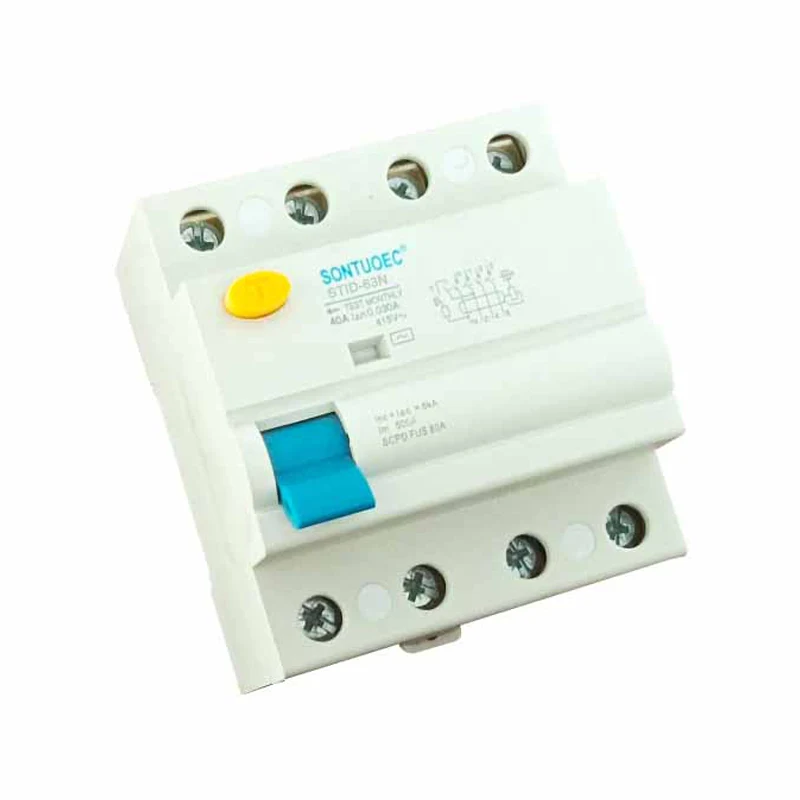

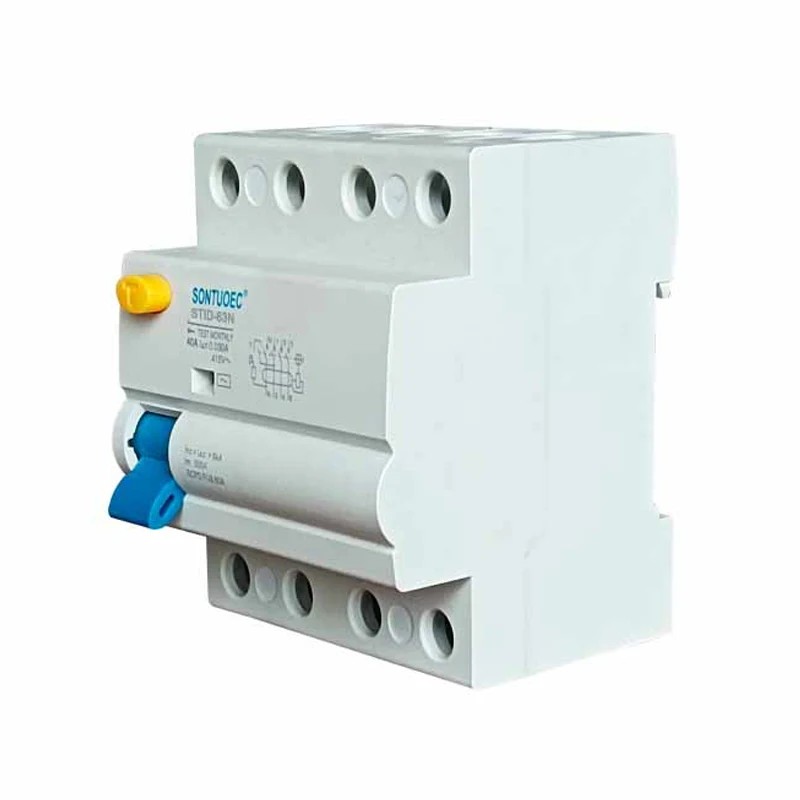

63A/100MA מפסק זרם זרם RCCB

63A/100MA מפסק זרם זרם נותר מפסק RCCB הוא הזרם במעגל שאינו זרם ההפעלה הרגיל, אשר עשוי להיווצר כתוצאה מנזק לבידוד ציוד, הלם חשמלי של כוח אדם או תקלות קרקע וכו '.

דֶגֶם:STID-63N

שלח שאילתה

תיאור מוצר

תֶקֶן:	IEC 61008-1
דֶגֶם:	Sign-63n
מאפיינים נוכחיים נשארים:	וכן
קוטב מספר::	2p, 4p
זרם מדורג:	16A, 25A, 32A, 40A, 63A;
מתח מדורג:	230/400 וולט AC
תדירות מדורגת:	50/60 הרץ
דירוג זרם הפעלה שיורי IΔN:	10mA, 30mA, 100mA, 300mA, 500ma
דירוג זרם שאינו מפעיל I ΔNO:	≤0.5iΔN
דירוג זרם קצר של מעגל קצר מדורג INC:	6000 א
מדורגים קצרים קצרים מותנים הנוכחי iδc:	6000 א
משך הפעלה:	שילוב מיידי ≤0.1sec
טווח זרם משולב שיורי:	0.5iδn ~ iΔn
סיבולת אלקטרו-מכנית:	4000 מחזורים
מומנט הידוק:	2.0nm

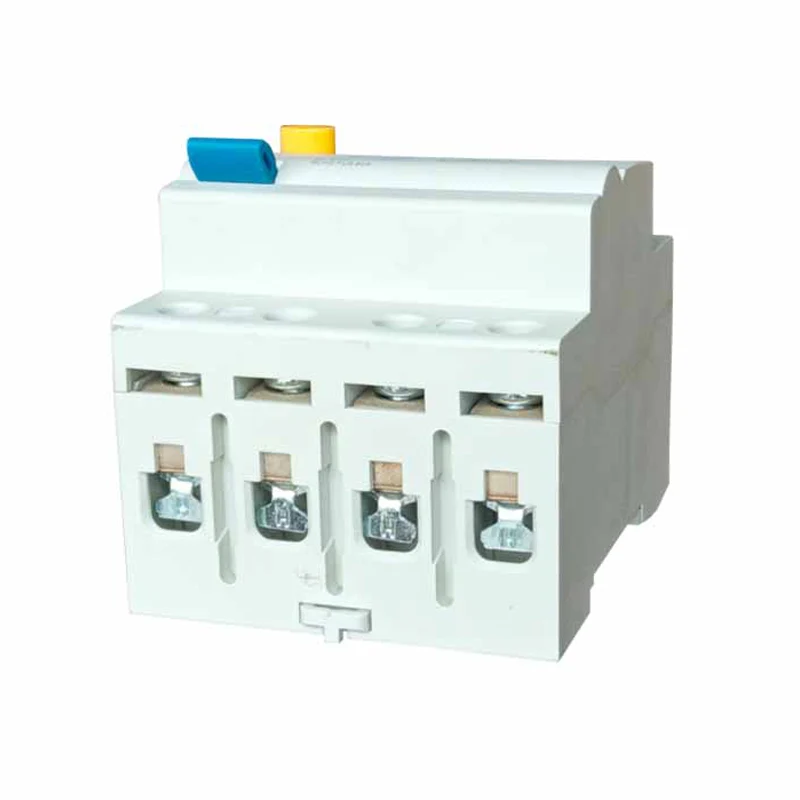

מסוף חיבור:	מסוף עמוד מסוף הבורג עם מהדק

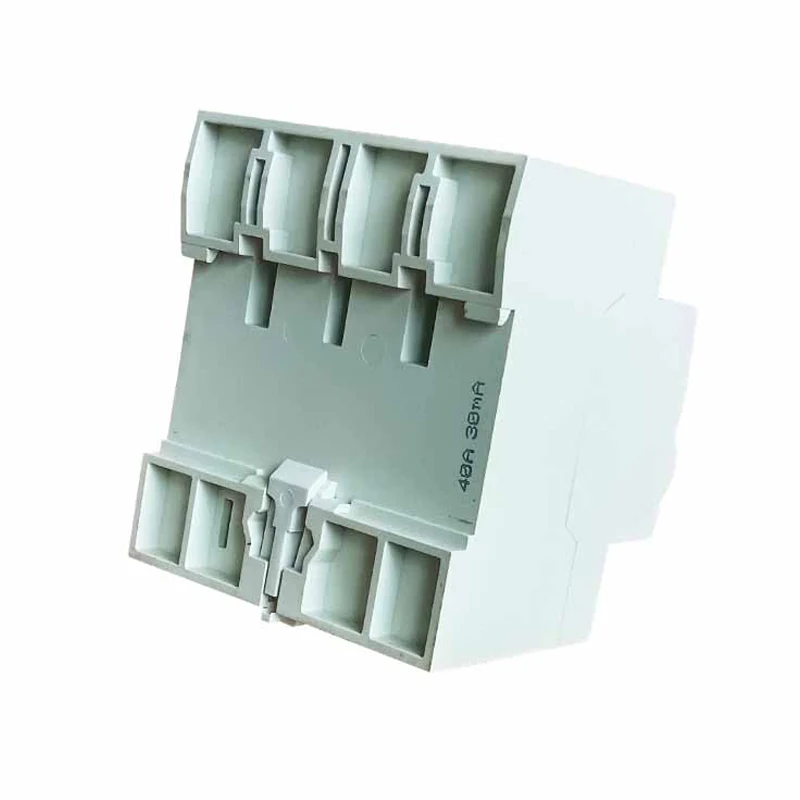

הַתקָנָה:	הרכבה של 35 מ"מ הרכבה

עקרון הפעולה

עקרון ההפעלה של ה- RCCB מבוסס על עקרונות האינדוקציה האלקטרומגנטית ואיזון הנוכחי. כאשר הזרם הנותר במעגל עובר דרך השנאי, השנאי מייצר שטף מגנטי תואם. שטף מגנטי זה מומר לאות חשמלי ומעובד על ידי מעגל אלקטרוני. כאשר האות החשמלי המעובד מגיע לסף מראש מראש, ה- RCCB מפעיל את מנגנון השחרור לפעולה, וגורם למפסק המפסק לנתק במהירות את המעגל.

תכונות עיקריות

רגישות גבוהה: ה- RCCB מסוגל לאתר זרמים נשארים קטנים, בדרך כלל פחות מ- 30mA (ערך מדויק תלוי במפרטי המוצר), מה שמסייע לנתק מעגלים בזמן לפני שמתרחשים תאונות תחשמל.

תגובה מהירה: RCCB יכול לנתק במהירות את המעגל בתוך כמה אלפיות השנייה לאחר גילוי הזרם הנותר, מה שמונע למעשה תאונות הלם חשמליות ואת התפשטות שריפות החשמל.

בטוח ואמין: RCCB מאמצת רכיבים אלקטרוניים מתקדמים ומנגנון ניתוק עם אמינות ויציבות גבוהה. יחד עם זאת, יש לו גם פונקציות של עומס יתר וקצר מעגל, שיכולות להגן באופן מלא על בטיחות המעגלים והציוד.

קל להתקנה ולתחזוקה: RCCB בדרך כלל מאמצת תכנון מודולרי, מבנה קומפקטי וקל להתקנה. יש לו גם קל לבבד ולהחליף אנשי קשר לתחזוקה ובדיקה שגרתית.

תרחישי יישומים

63A/100MA מפסק זרם זרם שיורי RCCB נמצא בשימוש נרחב במגוון מצבים בהם נדרשת הגנה חשמלית, כולל אך לא מוגבלת ל:

מבני מגורים ומסחר: להגנה על ציוד חשמלי ובטיחות אישית מפני תאונות זעזועים חשמליות ושריפות חשמל. בבתים, RCCBs מותקנים בדרך כלל בתיבות הפצה כהגנה עיקרית או סניף למעגלים ביתיים.

קו ייצור תעשייתי: הוא משמש להגנה על הפעולה הרגילה של ציוד חשמלי כמו מנועים, שנאים וכו ', ולמנוע נזקי ציוד וכיבוי הנגרמים כתוצאה מדליפה ועומס יתר. בתחום התעשייתי, RCCBs מותקנים בדרך כלל בקצה כניסת הכוח של ציוד חשמלי כמכשיר ההגנה של הציוד.

מתקנים ציבוריים: כגון בתי חולים, בתי ספר, ספריות ומקומות אחרים, RCCBs משמשים כדי להבטיח הפעלה בטוחה של ציוד חשמלי ושימוש בטוח בחשמל על ידי כוח אדם. למקומות אלה יש בדרך כלל דרישות גבוהות יותר לבטיחות חשמלית, ולכן RCCBs נמצאים בשימוש נרחב יותר.

63A/100mA Residual Current Circuit Breaker RCCB
