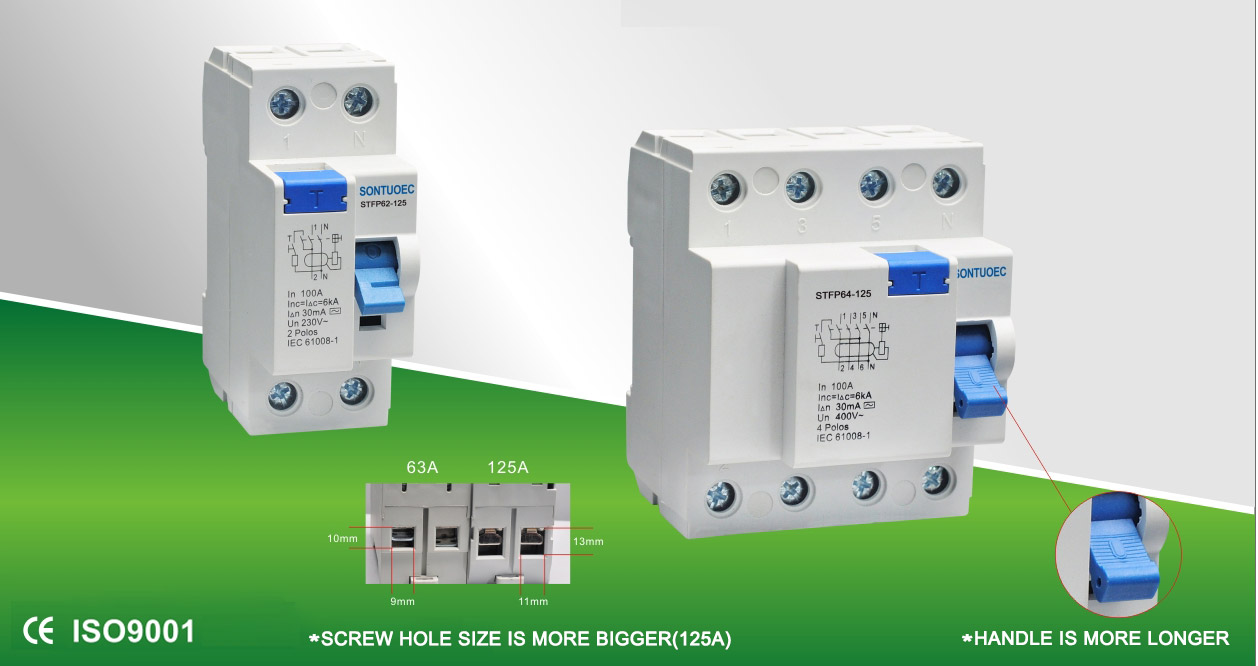

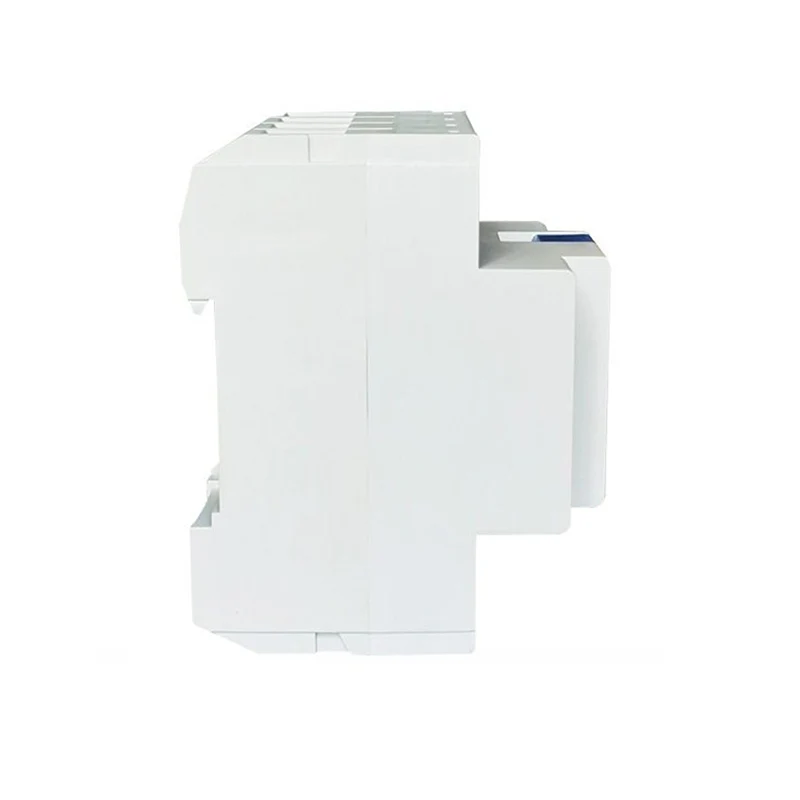

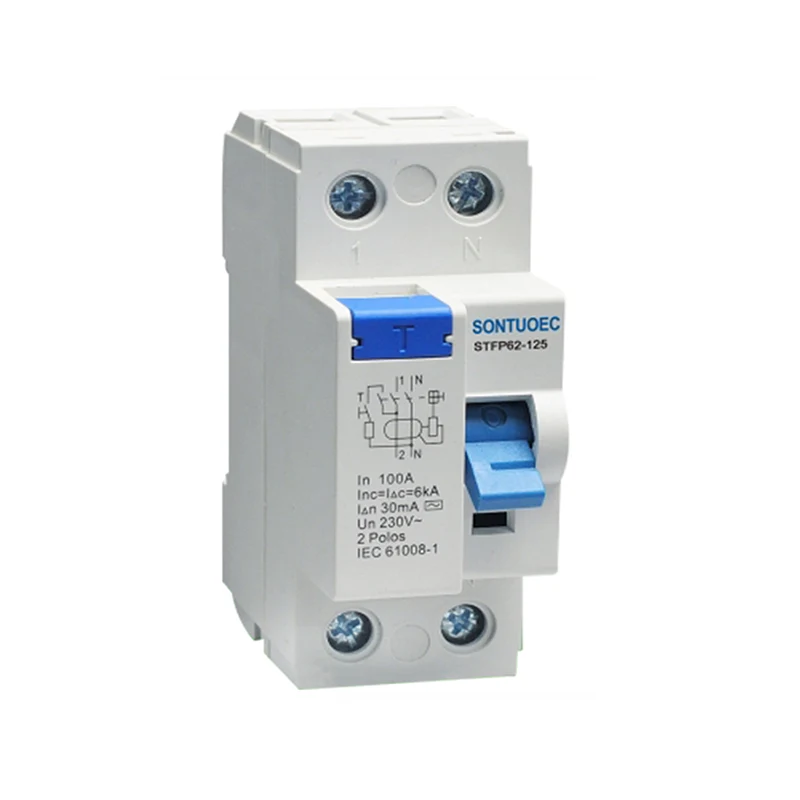

מגנט אלקטרוני מסוג RCCB 125A/30MA

מגנטי אלקטרוני מסוג RCCB 125A/30MA מסוגל לאתר זרמים שיוריים במעגלים כתוצאה מדליפה, מעגלים קצרים או תקלות קרקע ולחתוך אוטומטית מעגלים כאשר הזרם חורג מסף מראש מראש, ובכך מגן על בטיחות כוח האדם והציוד. עיקרון העבודה שלו מבוסס על עקרון האינדוקציה האלקטרומגנטית, כאשר הזרם הנותר עובר דרך השנאי, ייווצר השטף המגנטי המתאים, אשר בתורו מפעיל את המעגל האלקטרוני לביצוע עיבוד האות, ובסופו של דבר שולט בפעולה של מנגנון השחרור.

דֶגֶם:STFP360-125

שלח שאילתה

תיאור מוצר

דֶגֶם:	STFP360-125
תֶקֶן:	IEC 61008-1
מאפיינים נוכחיים נשארים:	וכן
קוטב מספר::	2p, 4p
זרם מדורג:	16A, 25A, 32A, 40A, 63,80,100,125A
מתח מדורג:	230/400 וולט AC
תדירות מדורגת:	50/60 הרץ
דירוג זרם הפעלה שיורי IΔN:	10mA, 30mA, 100mA, 300mA, 500ma
דירוג זרם שאינו מפעיל I ΔNO:	≤0.5iΔN
דירוג זרם קצר של מעגל קצר מדורג INC:	6000 א
מדורגים קצרים קצרים מותנים הנוכחי iδc:	6000 א
משך הפעלה:	שילוב מיידי ≤0.1sec
טווח זרם משולב שיורי:	0.5iδn ~ iΔn
סיבולת אלקטרו-מכנית:	4000 מחזורים
מומנט הידוק:	2.0nm

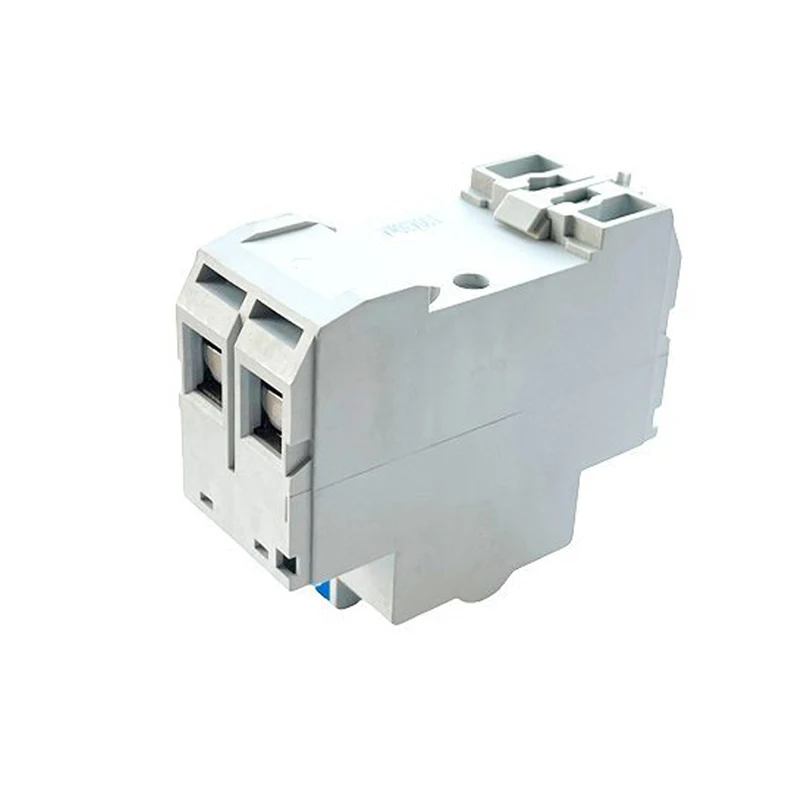

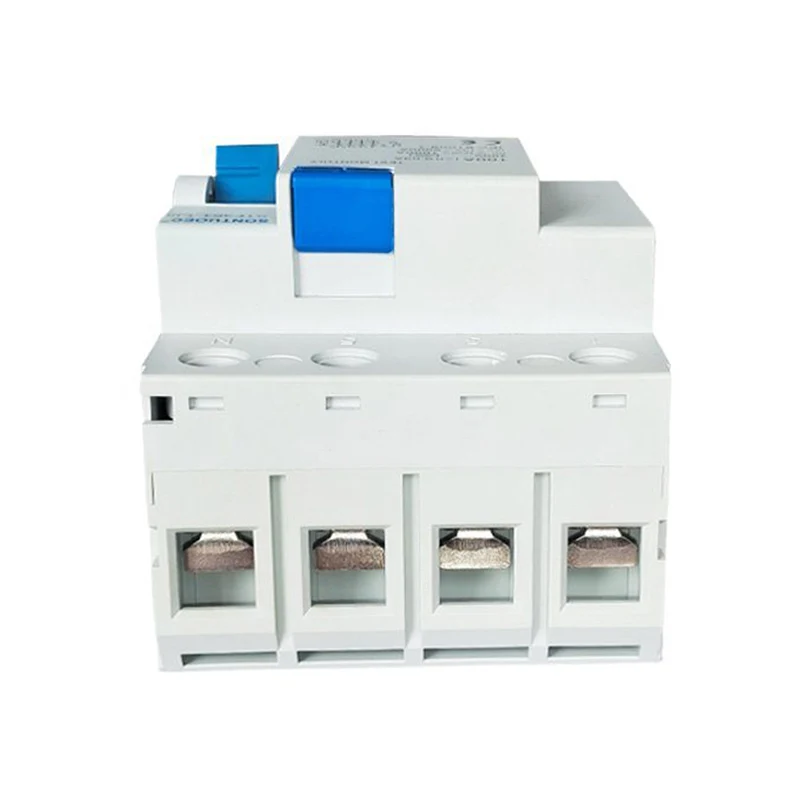

מסוף חיבור:	מסוף עמוד מסוף הבורג עם מהדק
הַתקָנָה:	הרכבה של 35 מ"מ הרכבה

תכונות עיקריות

רגישות גבוהה ותגובה מהירה: RCCBs אלקטרומגנטיים יכולים לאתר זרמים שיוריים קטנים, בדרך כלל פחות מ- 30mA (ערך מדויק לפי מפרט המוצר), ולחתוך במהירות את המעגל בתוך כמה אלפיות השנייה, ומונעות ביעילות תאונות זעזועים חשמליות.

הגנה אלקטרומגנטית: בהשוואה ל- RCCBs אלקטרומגנטיים אלקטרומגנטיים בלבד, משלבים את העיקרון של אינדוקציה אלקטרומגנטית, שיש לה אמינות ויציבות גבוהה יותר ויכולה לעבוד כרגיל בסביבות קשות שונות.

רב -פונקציונליות: לחלק מה- RCCB האלקטרומגנטי יש גם עומס יתר, קצרי מעגל ופונקציות הגנה אחרות, שיכולות להגן באופן מקיף על בטיחות המעגלים והציוד.

קל להתקנה ותחזוקה: RCCBs אלקטרומגנטיים בדרך כלל מאמצים תכנון מודולרי, מבנה קומפקטי, קל להתקנה, וקל לביצוע תחזוקה ובדיקה שגרתית.

עקרון הפעולה

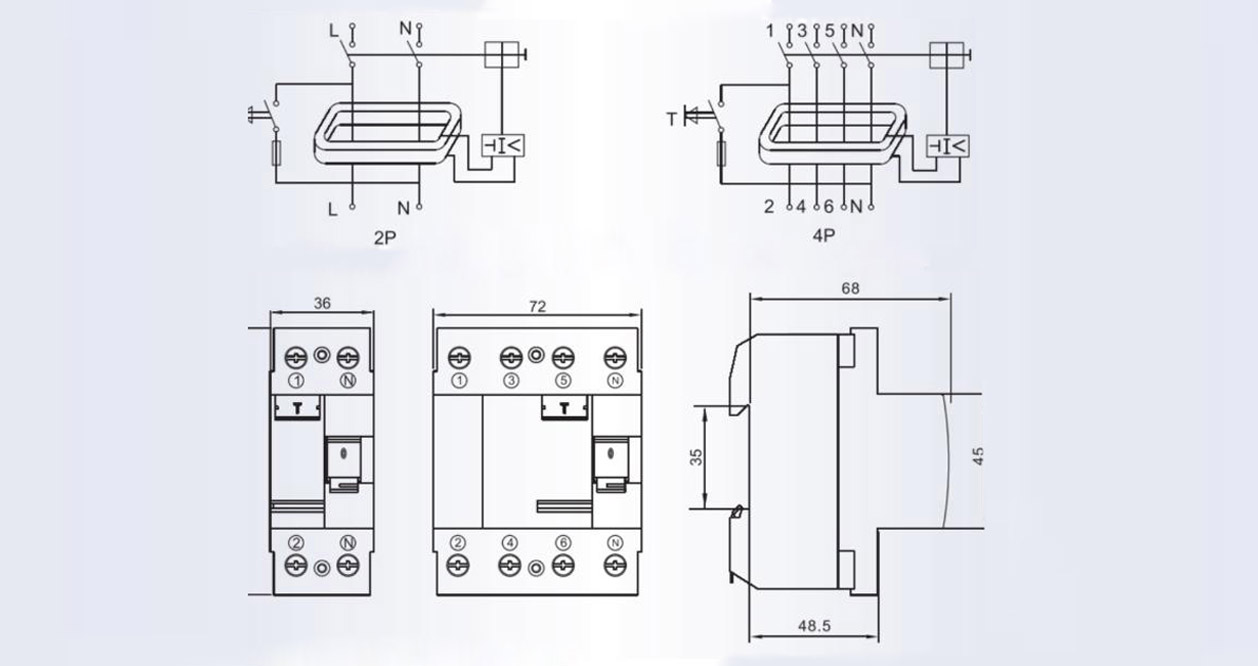

עקרון ההפעלה של ה- RCCB האלקטרומגנטי מבוסס על החוק של קירצ'וף, הקובע כי זרם הקלט תמיד שווה לזרם הפלט (במקרה האידיאלי). כשיש דליפה או תקלת אדמה במעגל, חלק מהזרם זורם ישירות לכדור הארץ העוקף את העומס ויוצר זרם שיורי. בשלב זה השנאי מגלה זרם לא מאוזן זה ומייצר שטף מגנטי תואם. לאחר עיבוד השטף המגנטי על ידי המעגל האלקטרוני, הוא יפעיל את הפעולה של מנגנון הפשטה, כך שהמפסק המפסק יכרת במהירות את המעגל.
