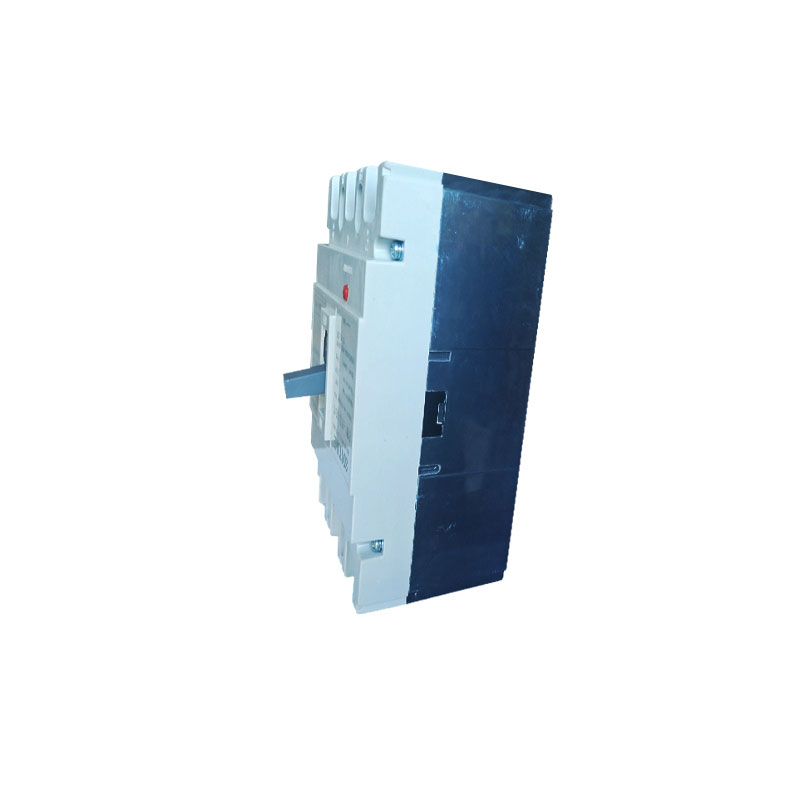

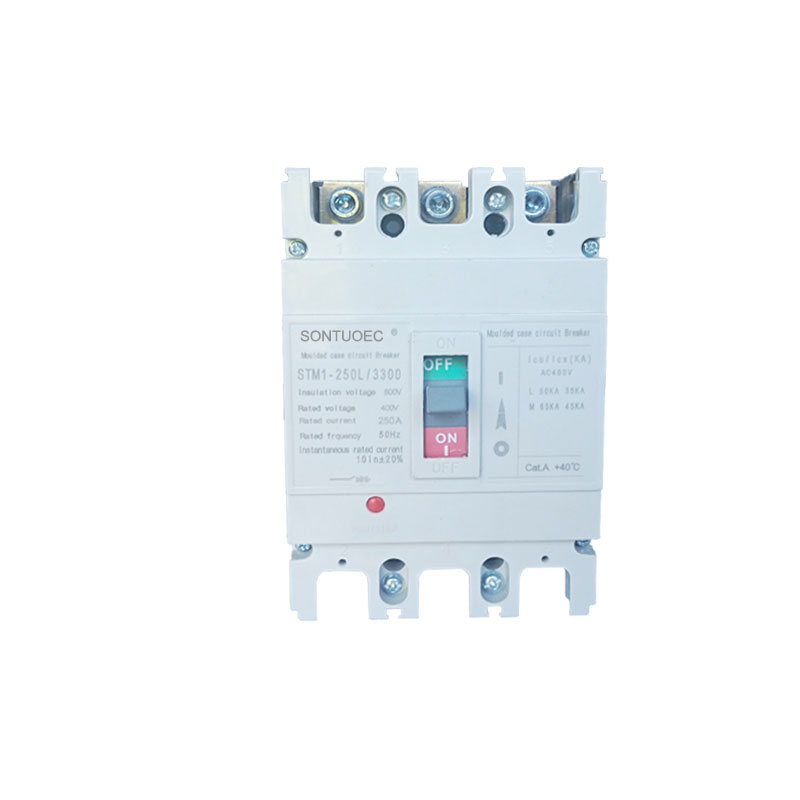

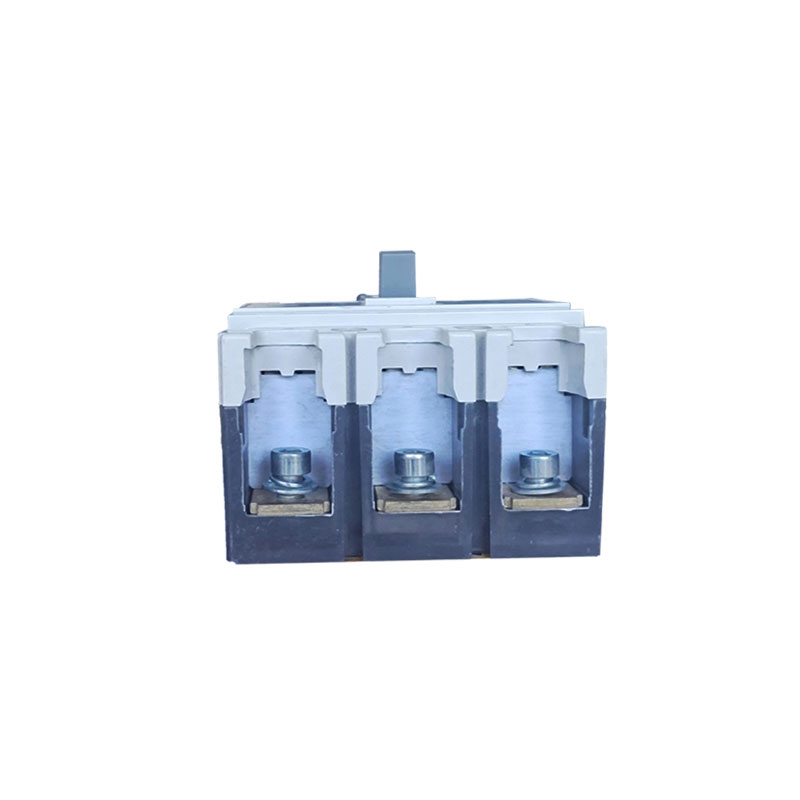

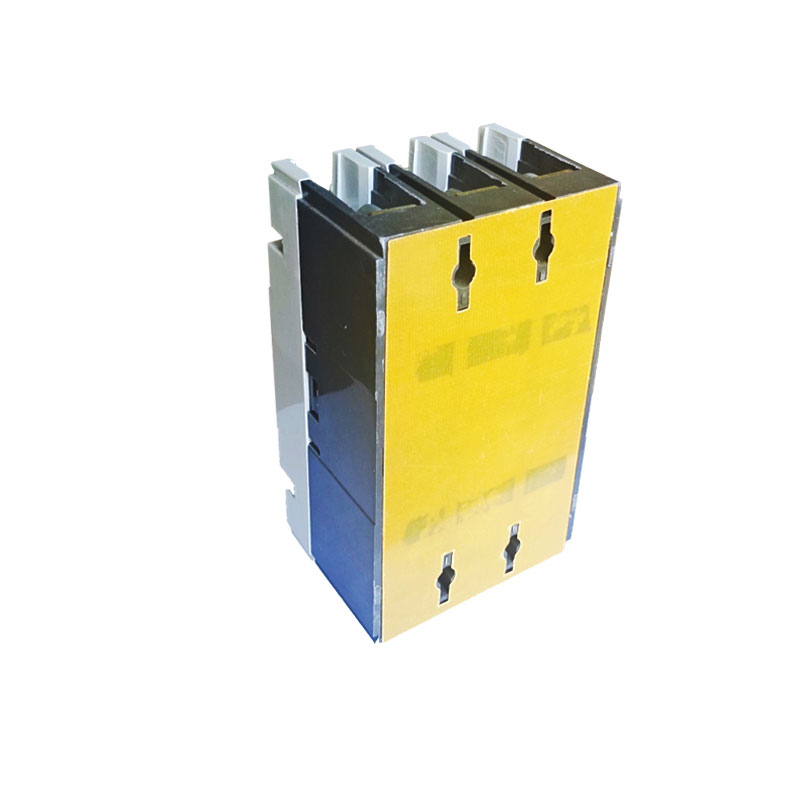

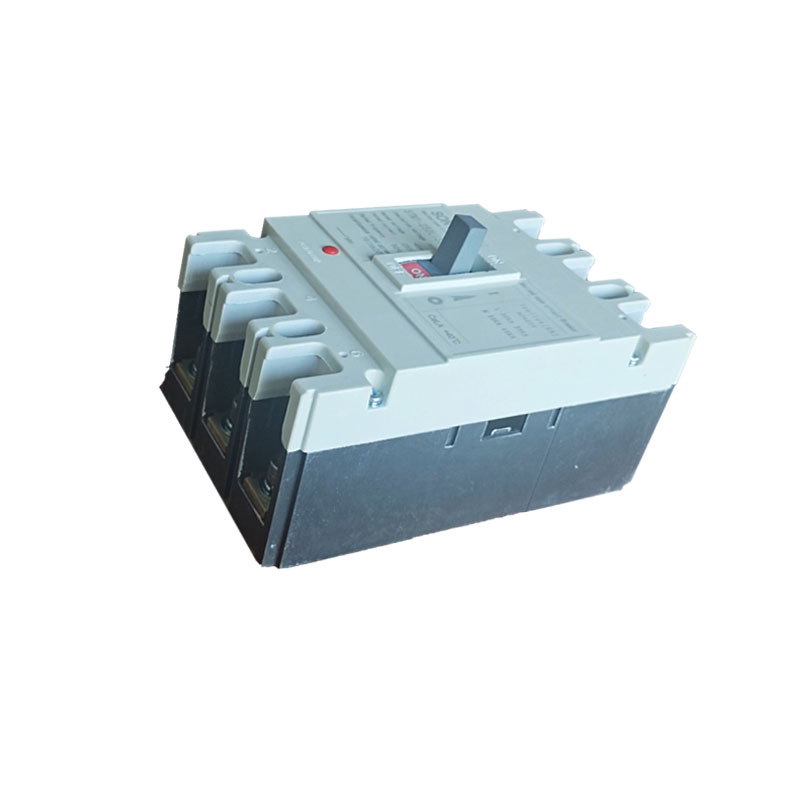

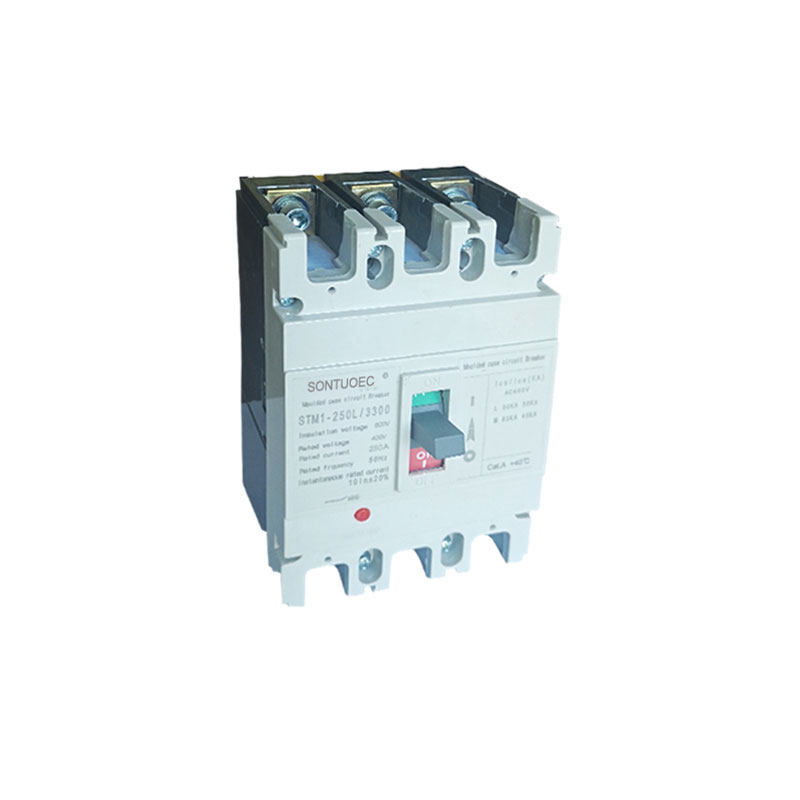

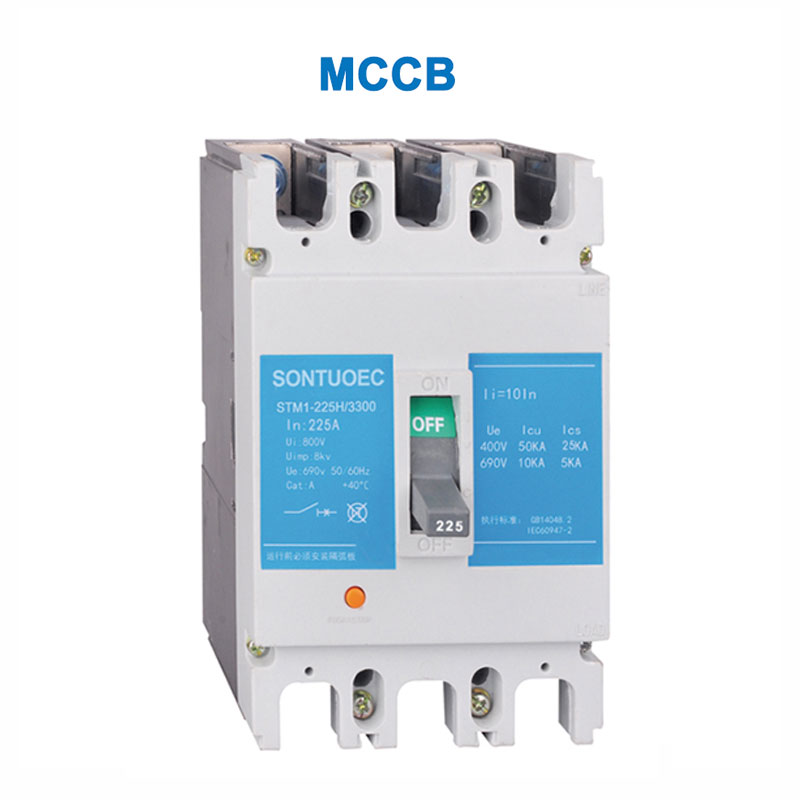

מפסקי מקרה מעוצבים STM1

מפסקי מקרים מעוצבים של STM1, MCCB, השם המלא הוא מפסק מקרים מעוצב. זהו מכשיר בטיחות חשמלי עם עומס יתר, הגנה על מעגל קצר והגנה על מתח, הנמצא בשימוש נרחב במערכות חלוקת חשמל באזורים תעשייתיים, מסחריים ומגורים. STM1 מפסקי מקרה מעוצבים הוא מכשיר בטיחות חשמלי חשוב עם פונקציות כמו עומס יתר, הגנה על הקצרה והמתחת. על ידי הבנת עקרון העבודה שלו, מאפייניו, תרחישי יישומים ושיטות בחירה והתקנה, תוכלו להשתמש טוב יותר ולשמור על מפסקי מקרה מעוצבים STM1 כדי להבטיח הפעלה בטוחה של מערכות חשמל.

דֶגֶם:STM1-250

שלח שאילתה

תיאור מוצר

מפרט

סוּג	זרם מסגרת (LNM)	זרם מדורג (א)	מתח עבודה מדורג (v)	מתח בידוד מדורג	מגביל מגביל את השבירת הקצרה של Cairbrootity Ka 400V	יכולת מפסק קצרה קצרה מדורגת ka 400V	מתאר מידות			הַרכָּבָה מידות

							L	W 3p/4p	H	A	B	4-φd
STM1-63 L.	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500 וולט	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 מ '					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500 וולט	35	35	150	92	68	30	129	Φ4.5
STM1-100M					50	50	150	92/122	86
STM1-100 שעות					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690V	35	35	165	107	86	35	126	Φ4.5
STM1-160M					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100,125,140,160,180, 200,225	AC 400V	690V	35	22	165	107	86	35	126	Φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225,250,315,350, 400	AC 400V	690V	42	35	257	150/198	105	44	194	Φ7
STM1-400M					65	50	257	150/198	105	44	194	Φ7
STM1-400H					100	65
STM1-630L	630	400,500,630	AC 400V	690V	42	35	270	182/240	110	58	200	Φ7
STM1-630M					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800M	800	630,700,800	AC 400V	690V	75	50	275	210	103	70	243	Φ7
STM1-800H					100	65

פונקציות עיקריות של מפסקי מקרה מעוצבים STM1

הגנה על עומס יתר: כאשר הזרם במעגל חורג מהערך המדורג של מפסקי ה- STM1 המעוצבים, הוא ינתק אוטומטית את המעגל בפרק זמן מוגדר כדי למנוע התחממות יתר של המעגל והציוד, ובכך להימנע מאש ונזק.

הגנה על קצרים: כאשר מתרחש מעגל קצר במעגל, מפסקי המקרים המעוצבים STM1 ינתקו במהירות את המעגל כדי למנוע מזרם הקצר לגרום נזק קשה למעגל ובציוד.

הגנה מפני מתח (חלק מהפסקות של מעגלי מקרים מעוצבים STM1 הם בעלי פונקציה זו): כאשר מתח אספקת החשמל מצטמצם לרמה מסוימת, מפסקי ה- STM1 מעוצבים יכרתו את המעגל כדי למנוע פגום של הציוד או לא תקין כתוצאה מפעולה תחת מתח נמוך.

STM1 Molded Case Circuit Breakers

עקרון הפעלת מפסקי המקרים המעוצבים STM1

מפסקי המקרים המעוצבים STM1 מכילים גלאי טיולים מגנטי תרמי או אלקטרוני פנימי לגילוי שינויים בזרם ומתח במעגל. כאשר הזרם או המתח אינם נורמליים, החלוץ מפעיל את מנגנון ההפעלה של מפסקי המקרים המעוצבים STM1, וגורם לו לנתק במהירות את המעגל.

1. משולש מגנטי תרמי: הוא משתמש בחום שנוצר כאשר הזרם עובר דרך מוליך כדי לעורר טיול. כאשר הזרם גבוה מדי, המוליך מתחמם, וגורם לבימטל בתוך החלוץ המגנטי התרמי להתכופף, ובכך מפעיל את מנגנון המעשה.

2. חלוץ אלקטרוני: הוא משתמש ברכיבים אלקטרוניים כדי לאתר שינויים בזרם ובמתח ולשלוט בפעולה של מנגנון ההפעלה. כאשר מתגלה חריגה, החלוץ האלקטרוני שולח אות למנגנון ההשלכה לניתוק המעגל.

מאפיינים של מפסקי מקרה מעוצבים STM1

קיבולת שברייה גבוהה: מפסקי מקרים מעוצבים STM1 הם בעלי יכולת שבירת קצרים קצרה גבוהה, שיכולה לנתק במהירות את המעגל כאשר מתרחש מעגל קצר ולהגן על בטיחות המעגל והציוד.

פונקציות הגנה מרובות: בנוסף לפונקציות העומס הבסיסיות והגנת המעגל הקצר, ישנם כמה מפסקי מקרים מעוצבים ב- STM1 יש גם פונקציות נוספות כמו הגנה על מתח מתח והגנה על תקלות קרקע.

קל להתקנה ולתחזוקה: מפסקי מקרים מעוצבים STM1 מאמצים בדרך כלל תכנון מודולרי, שקל להתקנה ולתחזוקה, ומתאים למערכות הפצת כוח שונות.

אמינות גבוהה: מפסקי מקרים מעוצבים STM1 נבדקו בקפדנות ואושרו כי יש להם אמינות ויציבות גבוהה כדי להבטיח הפעלה בטוחה של מערכות חשמל.

תרחישי יישומים של מפסקי מקרה מעוצבים STM1

מפסקי מקרים מעוצבים STM1 נמצאים בשימוש נרחב במערכות חלוקת חשמל במגזרים התעשייתיים, המסחריים והמגורים כמתג הראשי או מתג הסניף של מעגל. בדרך כלל הם מותקנים בתיבות חלוקה, ארונות הפצה או ארונות בקרה כדי להגן על מעגלים וציוד מפני נזק שנגרם כתוצאה מזרמים ומתחים לא תקינים.
