מפסק מקרים מעוצב חשמלי

מפסק מקרים מעוצב חשמלי הוא סוג של ציוד חשמלי עם פונקציות הגנה כמו עומס יתר, קצר חשמלי ומתחת. עקרון העבודה שלו הוא שתנאי הפעלה רגילים, המפסק נמצא במצב סגור, כאשר עומס יתר של המעגל, הקצר או תחת מתח ותקלות אחרות, מפסק החגרים ינתק את המעגל באופן אוטומטי, כדי להגן על המעגל ועל בטיחות הציוד.

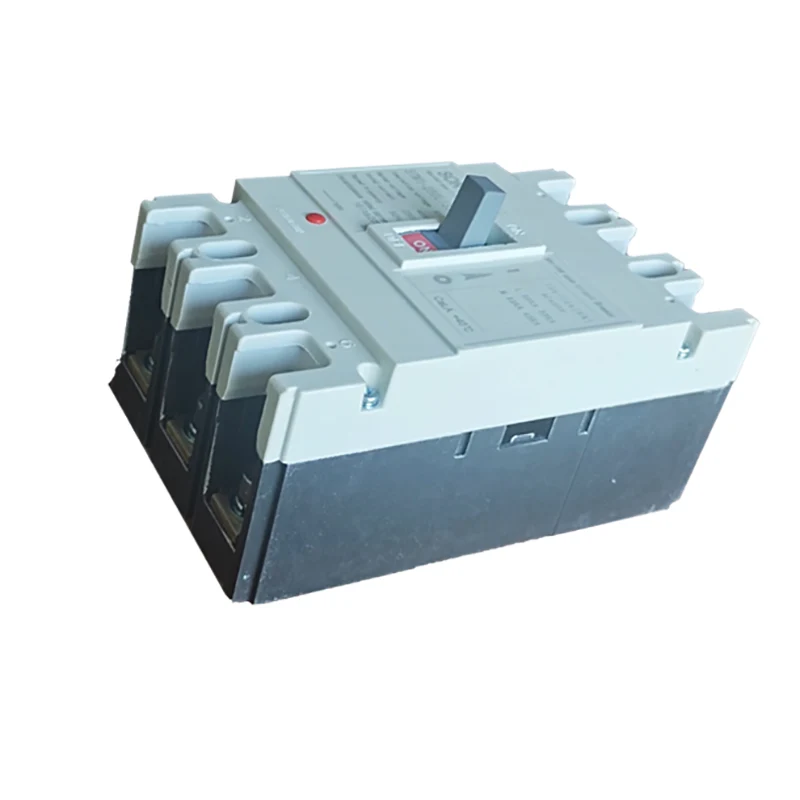

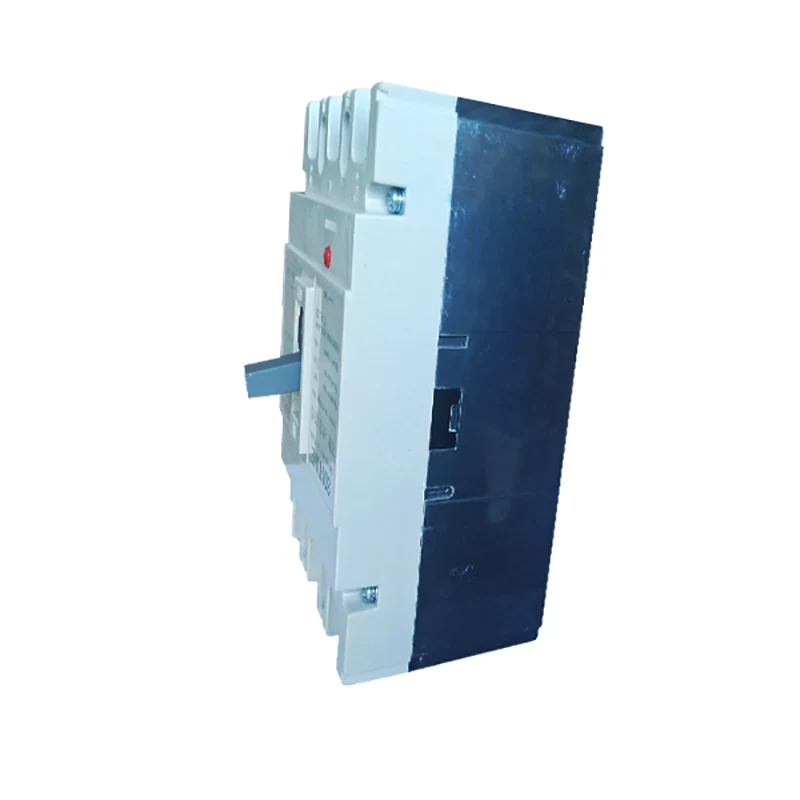

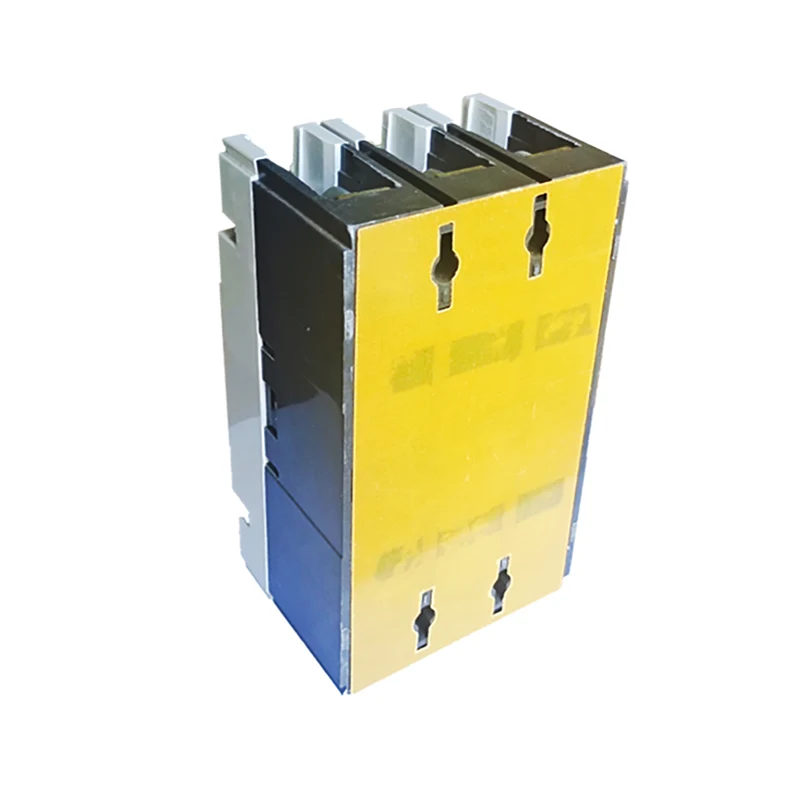

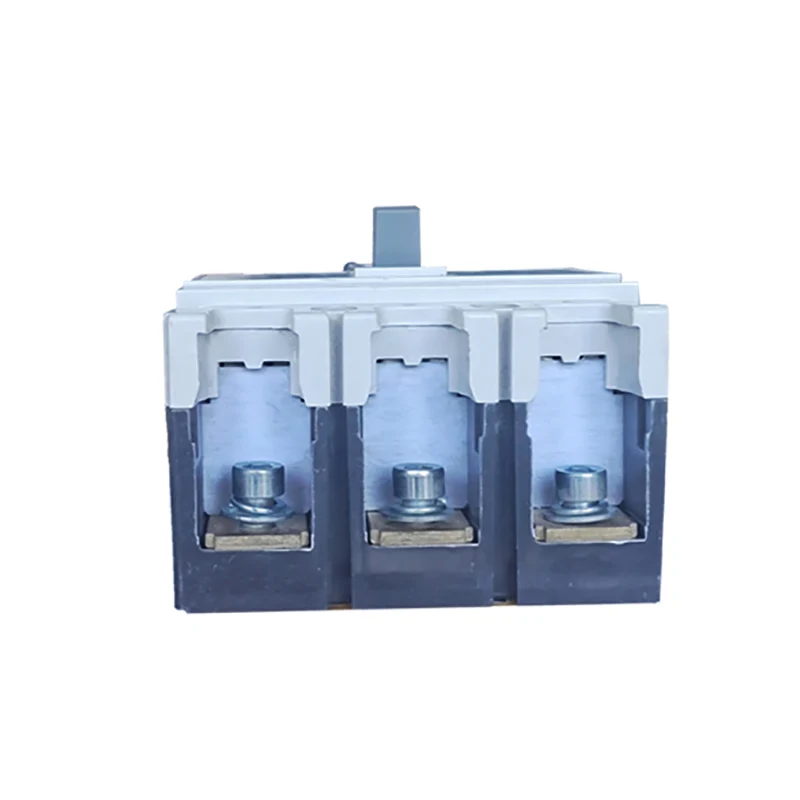

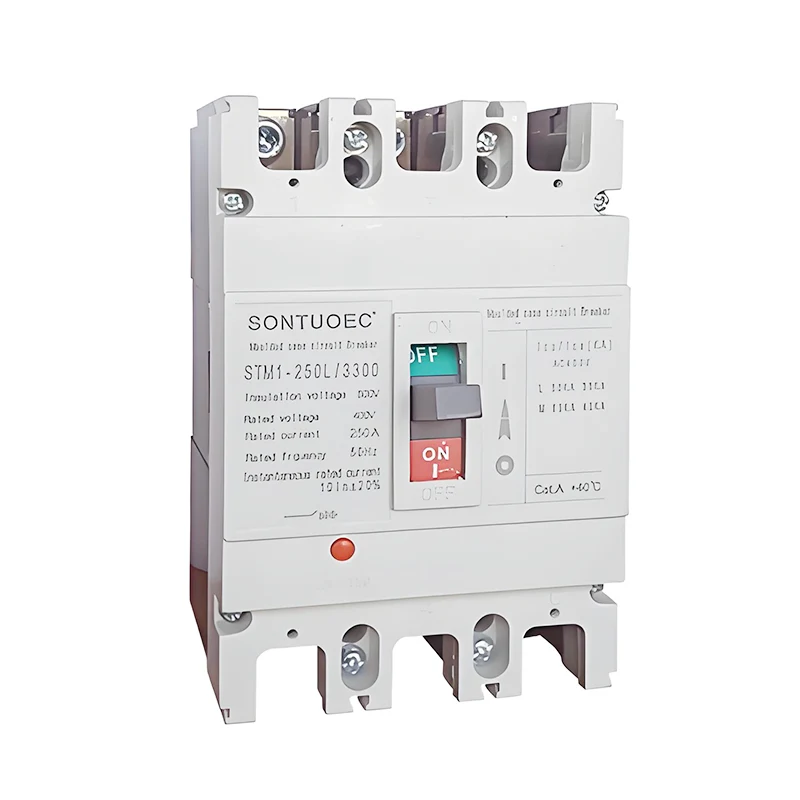

דֶגֶם:STM1-250L

שלח שאילתה

תיאור מוצר

דֶגֶם		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Cortirucus curert מדורג		125			250			400			630			800			1250
מדורג Curert HN (A)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
דורג הפעלה של הצבעה ue (v) DC								500,550,7			501,000
דורג מצביע על הצבעה ukv)		1000			1000			1500			1500			1500			1500
Uip (kv)
מבחן הצבע אחד miute (v)		3500			3500			3500			3500			3500			3500
יכולת שבירת (ka)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ל- (1CS = 75%)	250 וולט	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500 וולט	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000 וולט	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
מכארי הוא	פִּי	7000			7000			4000			4000			2500			2000
חיים חשמליים	פִּי	2000			2000			1000			1000			800			600
זמני שבירת (MS)		20			20			20			20			20			20
מיקום ההתקנה		כל מקום
קיבולת בולטור		כֵּן
תֶקֶן		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
טמפרטורה (ג)		25 ℃ -50 ℃
הגנה על דטרס		B20
אֲבִיזָר		של/sd/mx
מרחק קשתות (מ"מ)		250

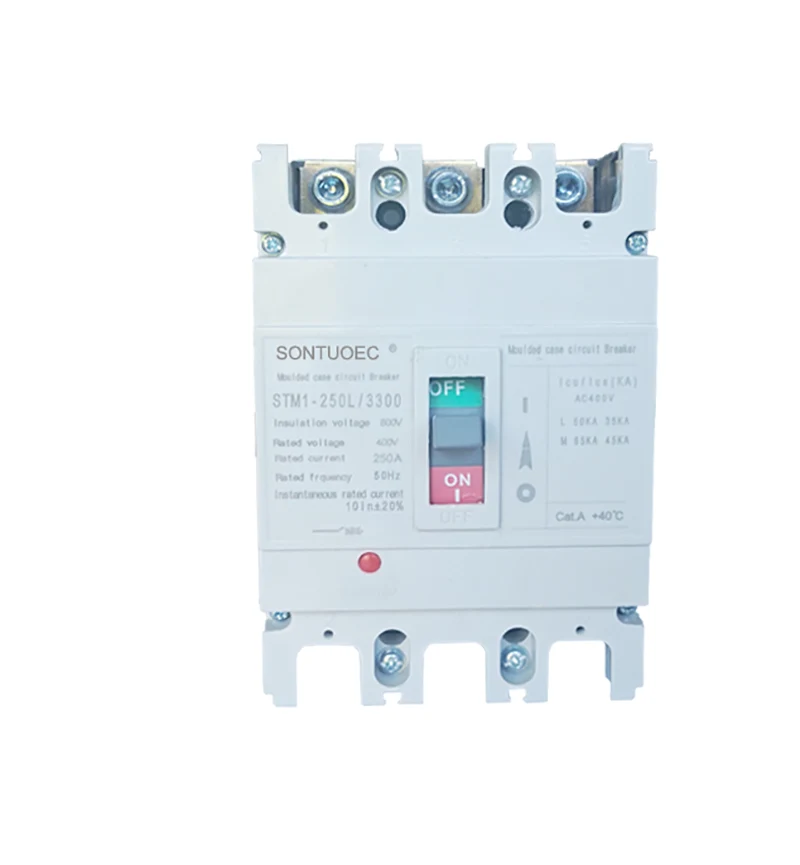

דֶגֶם לֹא.	STM1-250L/3300
מדיום חריג קשת	אֲוִיר
תֶקֶן:	IEC 60947-2
מִבְנֶה	MCCB
סוּג	מעגל המקרים של מולדי נַחשׁוֹל
הסמכה	לִספִירַת הַנוֹצרִים
אישורים	CE, ISO9001
זמן אספקה	בְּתוֹך 20 ימים
מִפרָט	63A-630A
מָקוֹר	Wenzhou Zhejiang
יכולת ייצור	2000 חתיכות/שבוע
מְהִירוּת	סוג רגיל מפסק
הַתקָנָה	קָבוּעַ
מספר פולנים	3p 4p
פוּנקצִיָה	מוּסכָּם מפסק, הגנה על כישלון מפסק מעגלים, הגנה על זרם יתר
מְחִיר	מִפְעָל מְחִיר
זמן אחריות	12 חודשים
חבילת הובלה	פְּנִימִי קופסה/קרטון
סִימָן מִסחָרִי	Esoueec, Wzscec, Esutune, Imdec
קוד HS	8536200000

מבנה ומאפיינים

מבנה: מפסק מקרים מעוצב חשמלי מורכב בדרך כלל ממערכת מגע, מערכת כיבוי קשתות, מנגנון הפעלה, חלוץ, וקליפה וחלקים אחרים.

תכונות:

יש לו יכולת שבירת גבוהה ויציבות תרמית דינאמית טובה.

הקליפה עשויה מחומר בידוד מעכב להבה, עמיד בפני קשת, עם ביצועי בטיחות גבוהים.

מנגנון ההפעלה גמיש ואמין, הנוח למשתמשים לפעול ידנית או חשמלית.

לניתוק יש מגוון פונקציות הגנה, והוא יכול לבצע פעולות תואמות על פי תקלות שונות במעגל.

פונקציה ושימוש

פונקציה: מפסק מקרים מעוצב חשמלי יש פונקציות הגנה שונות כמו הגנה על עומס יתר, הגנה על קצרים, תחת הגנת מתח והגנה על דליפה. ביניהם, הגנת עומס יתר פירושה שכאשר מעגל העמוס יתר על המידה, המפסק יכול לנתק את המעגל באופן אוטומטי כדי למנוע את פגום הציוד בגלל התחממות יתר; הגנה על מעגל קצר פירושו שכאשר מתרחש מעגל קצר במעגל, מפסק החגרים יכול לנתק במהירות את זרם התקלה כדי למנוע אש ותאונות בטיחות אחרות; הגנה מפני מתח פירושו שכאשר מתח אספקת החשמל נמוך מהערך המדורג, המפסק יכול לנתק את המעגל באופן אוטומטי כדי להגן על הציוד מפני פגום; והגנת דליפות פירושה שכאשר מתרחשת דליפה במעגל, המפסק יכול לנתק בזמן את אספקת החשמל כדי להגן על הבטיחות האישית. הגנת דליפות פירושה שהפסק המפסק יכול לנתק את אספקת החשמל בזמן כאשר יש דליפה במעגל כדי להגן על הבטיחות האישית.

שימושים: מפסקי מקרה מעוצבים חשמליים נמצאים בשימוש נרחב במערכות חשמל בשדות מגורים, מסחריים, תעשייתיים ותחבורה. בשדה המגורים הוא משמש להגנה על בטיחות מעגלים ביתיים וציוד חשמלי; בתחום המסחרי הוא משמש להגנה על מערכות החשמל של מבנים גדולים וחצרים מסחריים; בתחום התעשייה הוא משמש לשליטה ולהגן על הפעלה בטוחה של ציוד ומכונות מפעל; בשדה התחבורה הוא משמש להגנה על פעולת היציבה של רמזורים, אותות רכבת וציוד אחר.
