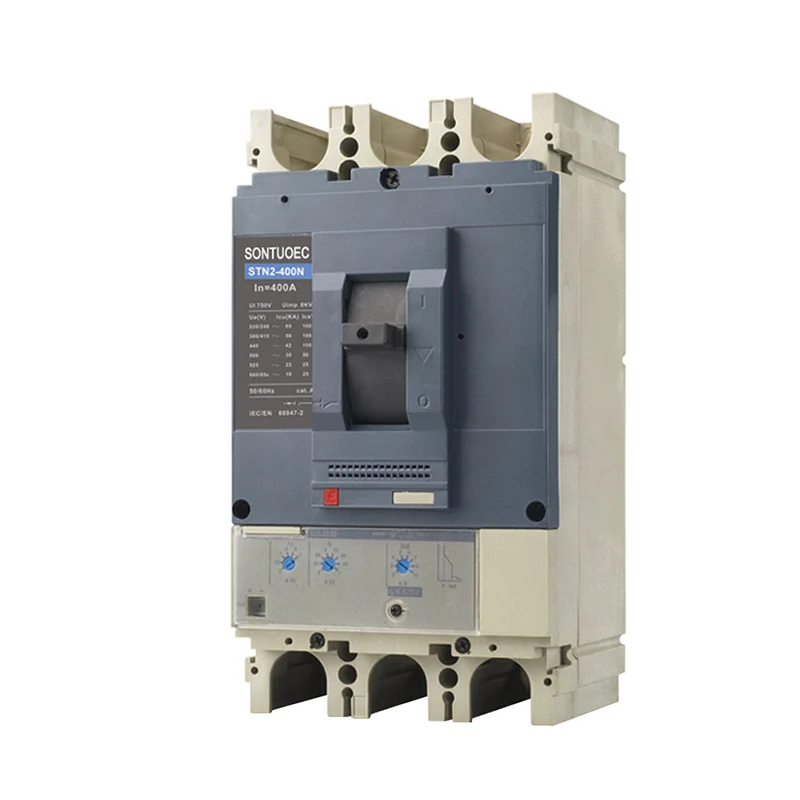

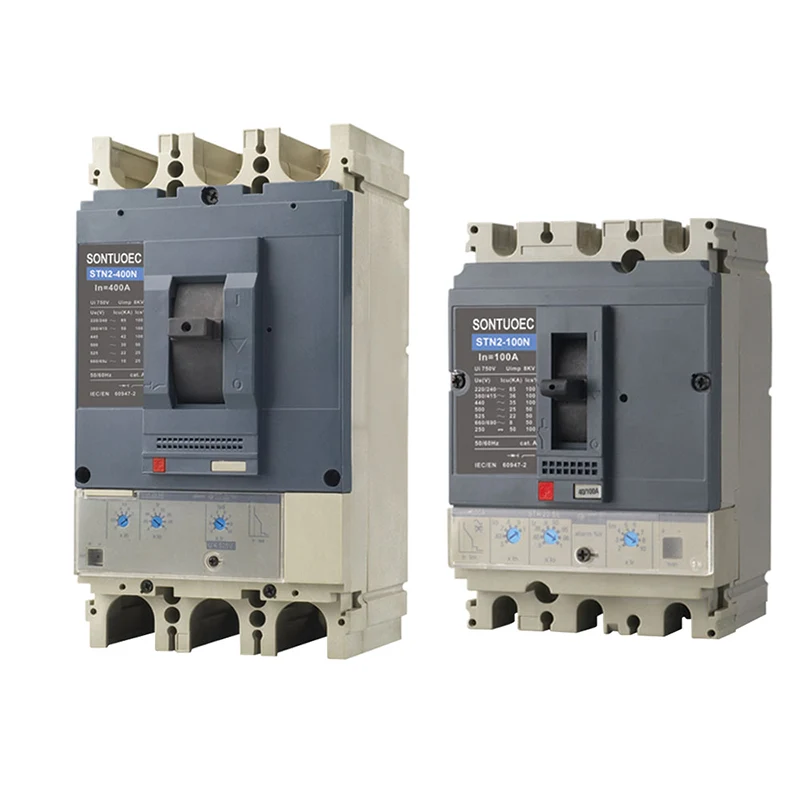

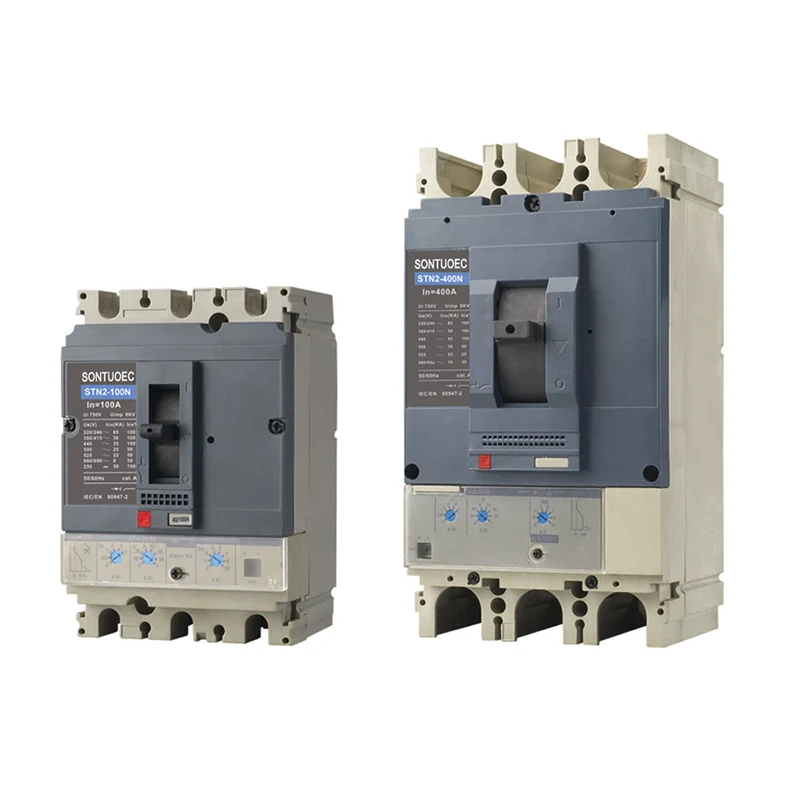

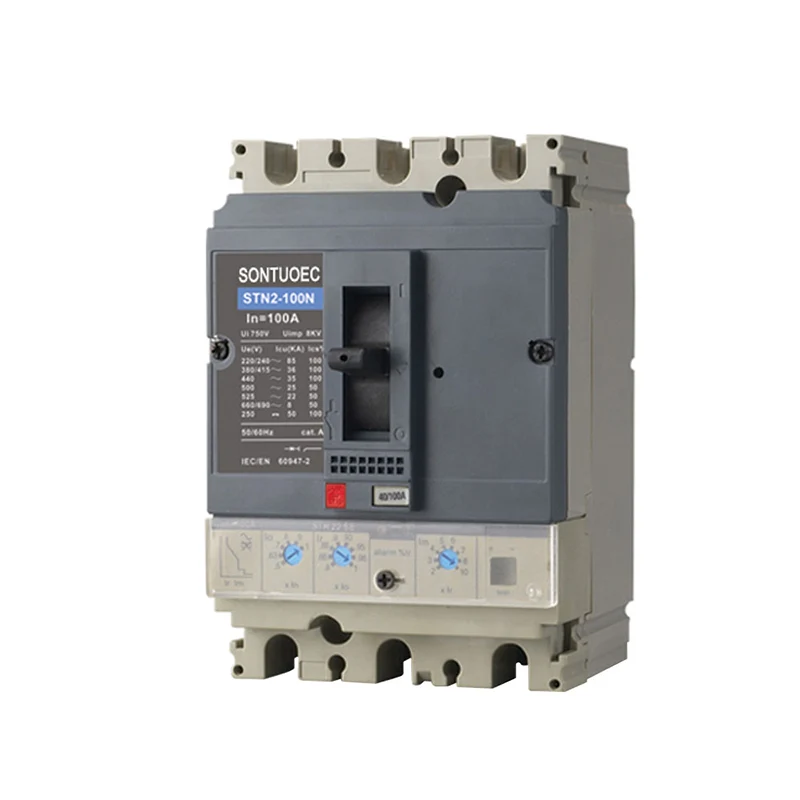

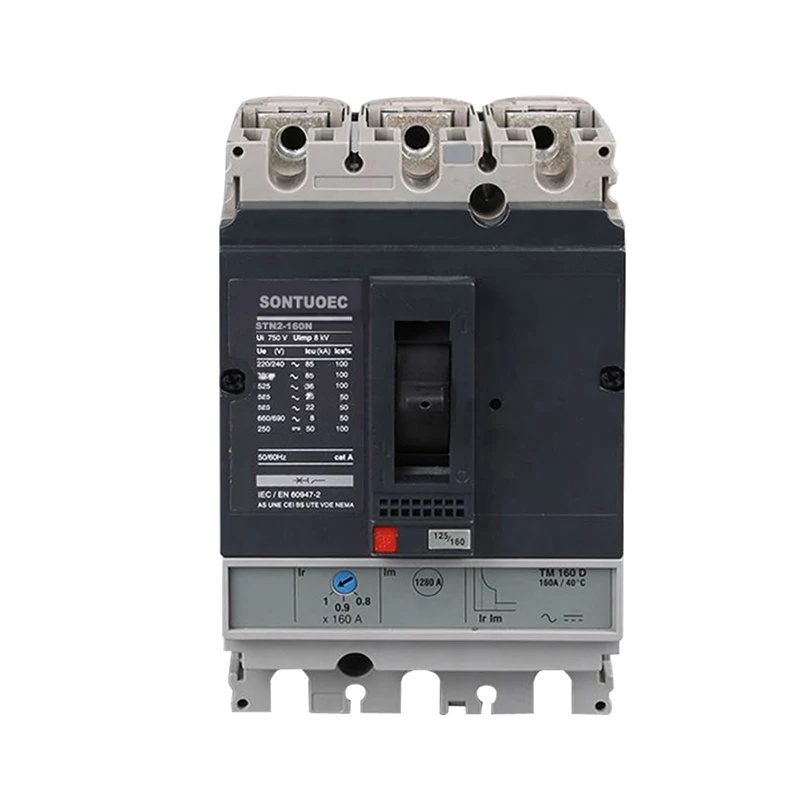

מפסק בטיחות MCCB 3p

עקרון ההפעלה של מפסק הבטיחות MCCB 3P מבוסס על השילוב של טריגר מגנטי ומגיב תרמי. כאשר עומס יתר או קצר מעגל מתרחש במעגל, הזרם יגדל באופן דרמטי, וההדק המגנטי ירגיש חריגה זו ויחתוך במהירות את המעגל. בינתיים, המגיב התרמי מגלה שינויים בטמפרטורה במעגל וגם מפעיל את ה- MCCB לניתוק את המעגל כאשר הטמפרטורה עולה על ערך הקבוע, ובכך מונעת ביעילות נזק לציוד ותאונות אש.

דֶגֶם:STN2-100

שלח שאילתה

תיאור מוצר

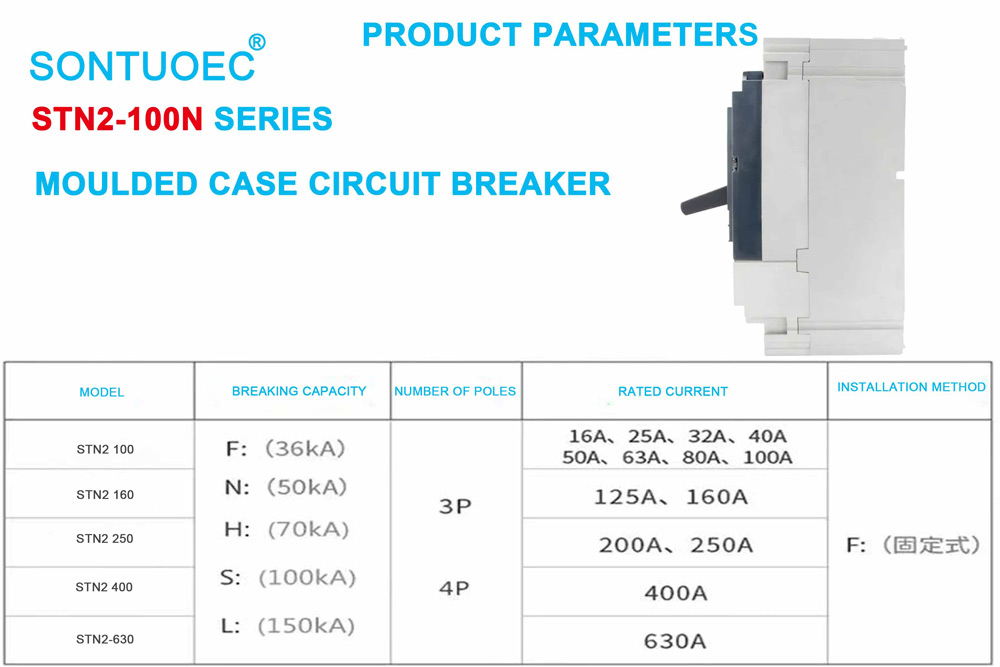

מפרט	STN2-100				STN2-160				STN2-250				STN2-400				STN2-630
זרם מסגרת (א)	100				160				250				400				630
מספר הקטבים	3		4		3		4		3		4		3		4		3		4
יכולת שבירת אולטימטיבית (ICU, ka)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (מ-)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
מתח בידוד מדורג	AC800V
מתח עבודה מדורג	AC690V
זרם מדורג, שילוב תרמי, TMD, א	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
זרם מדורג, אלקטרוני שילוב, מיקרופון, א	40, 100				40, 100, 160				100, 160, 250				250, 400				250, 400, 630
עזר, התראה, תקלה אביזרים	או/SD/SDE/SDX
Shunt & תחת סליל מתח	MX/MN
חיים מכניים	50000				40000				20000				15000				15000
חיים חשמליים	30000				20000				10000				6000				4000

מפסק בטיחות MCCB 3P/4P משקף את העיקרון העדכני ביותר המגביל וטכנולוגיית הייצור, המאופיינת במבנים קומפקטיים, מודולריזציה מלאה, שבירה גבוהה ואפס פלאש. מפסק מעגל מצויד בעומס יתר, מכשיר הגנה על מעגל קצר ומתחם, על מנת להגן על ציוד המעגל והספק החשמל מפני נזק.
