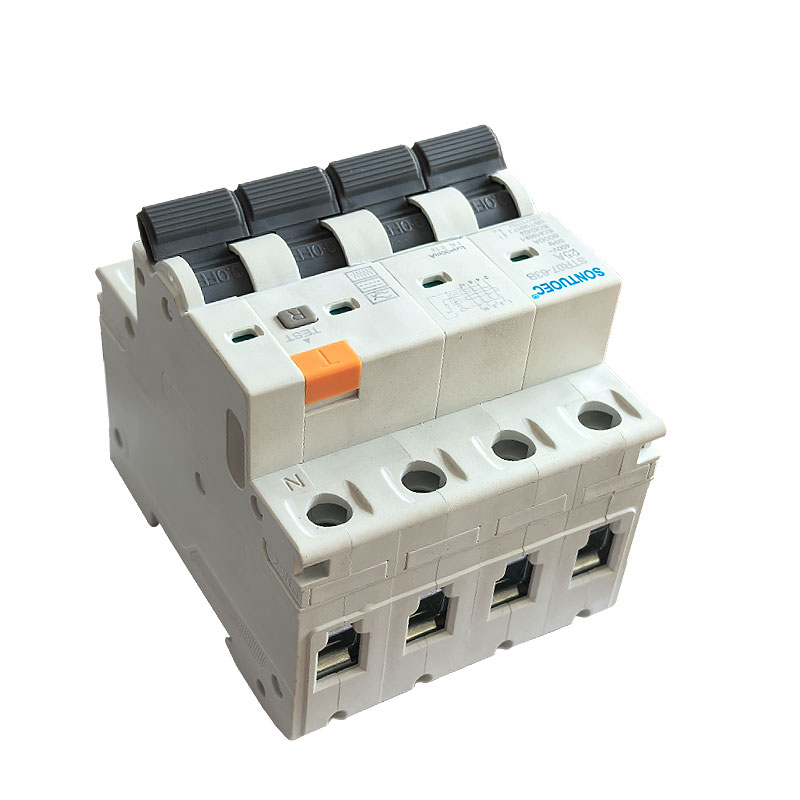

STRO7-63B RCBO B סוג 2P 4P מפסק זרם שיורי

Sontuoec הם אחד הספקים/ היצרנים הסיניים Stro7-63B RCBO B סוג 2P 4P מודל מפסק זרם זרם שיורי עובד על סוג A ובנוסף לזרמים נשארים DC חלקים, זרמי DC שיוריים העשויים לתקן מעגלים ותדירות גבוהה של זרמי AC. בדרך כלל הוא משמש בתחום תחנת הטעינה, מכשירים ומכשירים רפואיים, בקרים וכונני מהירות משתנים, מטעני הבלילה והממירים (DC) ... STRO7-63B נוקף עם IEC/EN61009-1 ו- IEC/EN62423.

דֶגֶם:STRO7-63B

שלח שאילתה

תיאור מוצר

מפרט:

חַשׁמַלִי תכונה	תֶקֶן		IEC/61009-1; ו- IEC/EN62423
	סוג (צורת גל של דליפת כדור הארץ חש)		B (סוג אלקטרוני)
	זרם מדורג ב	A	6,10,16,20,25,32,40,63,80A
	פולנים	P	1p+n, 3p+n
	Ue מתח מדורג	V	IP+N: 230/240V; 3P+N: 400/415V
	רגישות מדורגת i n	A	0.03,0.1,0.3
	ממשק ממשק מתח בידוד	V	500
	דורג ייצור שיורי ו	A	500 (ב = 25A/40A)
	קיבולת שבירת אני m	A	630 (ב = 63 א)
	זרם קצר במעגל I C	A	10000
	נתיך SCPD	A	10000
	לשבור זמן תחת i n	s	≤0.1
	תדירות מדורגת	הרץ	50
	דחף מדורג עומד בפני מתח (1.2/5.0) UIMP	V	4000
מכניקאי תכונות	מתח בדיקה דיאלקטרי ב- Ind. פרד. למשך 1 דקות	KV	2.5
	תואר זיהום		2
	חיי חשמל		2000
	מכניקאי IIFE		10000
	מחוון זרם תקלה		כֵּן
	תואר הגנה		IP20
	טמפרטורת הסביבה (עם ממוצע יומי 35)	ºC	-40 ~+55 מעלות צלזיוס
	טמפרטורת אחסון	ºC	-40 ~+70 מעלות צלזיוס

הגנת עומס יתר: כאשר Stro7-63B RCBO B סוג 2P 4P זרם זרם זרם שיורי במעגל עולה על הערך המדורג של ה- STRO7-63B RCBO, הוא ינתק אוטומטית את המעגל בפרק זמן מוגדר כדי למנוע את התחממות המעגל והציוד, ובכך להימנע מאש ונזק.

הגנה על הקצרה: כאשר Stro7-63B RCBO B מסוג 2P 4P מפסק זרם שיורי מפסק, קצר מעגל מתרחש במעגל, ה- STRO7-63B RCBO יחתוך במהירות את המעגל כדי למנוע מזרם הקצר לגרום נזק קשה למעגל ובציוד.

הגנת דליפה: Stro7-63B RCBO מסוגל לאתר זרם שיורי (כלומר, זרם דליפה) במעגל. כאשר הזרם הנותר עולה על סף הקבוע, מפסק הזרם הנותר RCBO B 2P 4P יכרת את המעגל בפרק זמן קצר מאוד למניעת תאונות חשמל ושריפות חשמל.

עקרון התפעול של Stro7-63b RCBO

ה- STRO7-63B RCBO מכיל גלאי טיול מגנטי תרמי פנימי (לעומס יתר והגנת קצרים) וגלאי זרם שיורי (להגנת דליפה). כאשר הזרם או הזרם הנותר במעגל אינו תקין, החלוץ המקביל מפעיל את מנגנון ההשלכה של ה- Stro7-63B RCBO, מה שהופך אותו במהירות לנתק את המעגל.

1. משולש מגנטי תרמי: הוא משתמש בחום והשדה המגנטי שנוצר כאשר הזרם עובר דרך המוליך כדי להפעיל את השערה. כאשר הזרם גבוה מדי, המוליך מתחמם ומייצר שדה מגנטי, וגורם לבימטל בתוך החלוץ המגנטי התרמי להתכופף או למגנט כדי למשוך את ליבת הברזל, ובכך מפעיל את מנגנון הפעלה.

2. גלאי זרם נוכחי: הוא משתמש בשנאי זרם רצף אפס כדי לאתר את הזרם הנותר במעגל. כאשר הזרם הנותר עולה על סף הקבוע, גלאי הזרם הנותר ישלח אות למנגנון ההשלכה לניתוק המעגל.

מאפיינים של Stro7-63B RCBO

שילוב רב-פונקציונלי: ה- STRO7-63B RCBO משלב עומס יתר, קצרי מעגל והגנה על דליפה, ומפשט את התכנון וההתקנה של מערכות חשמל.

רגישות גבוהה: STRO7-63B RCBOs יכולים לאתר במהירות ולנתק זרמים לא תקינים ושוררים במעגל, ולספק הגנה אמינה.

קל להתקנה ולתחזוקה: Stro7-63B RCBOs בדרך כלל מודולריים להתקנה ותחזוקה קלה.

בטיחות גבוהה: STRO7-63B RCBOs נבדקים בקפדנות ומוסמכים לבטיחות ואמינות גבוהה כדי להבטיח הפעלה בטוחה של מערכות חשמל.

תרחישי יישומים של Stro7-63B RCBO

STRO7-63B RCBOs נמצאים בשימוש נרחב במערכות חשמל במגזרים למגורים, מסחריים ותעשייתיים, ובמיוחד באלה הדורשים עומס יתר בו זמנית, הגנה מפני דליפת אדמה. בדרך כלל הם מותקנים בתיבות חלוקה, ממתקים או ארונות בקרה כדי להגן על מעגלים וציוד מפני נזק הנגרם כתוצאה מזרם ומתח לא תקין, וכדי למנוע התחשמלות.
