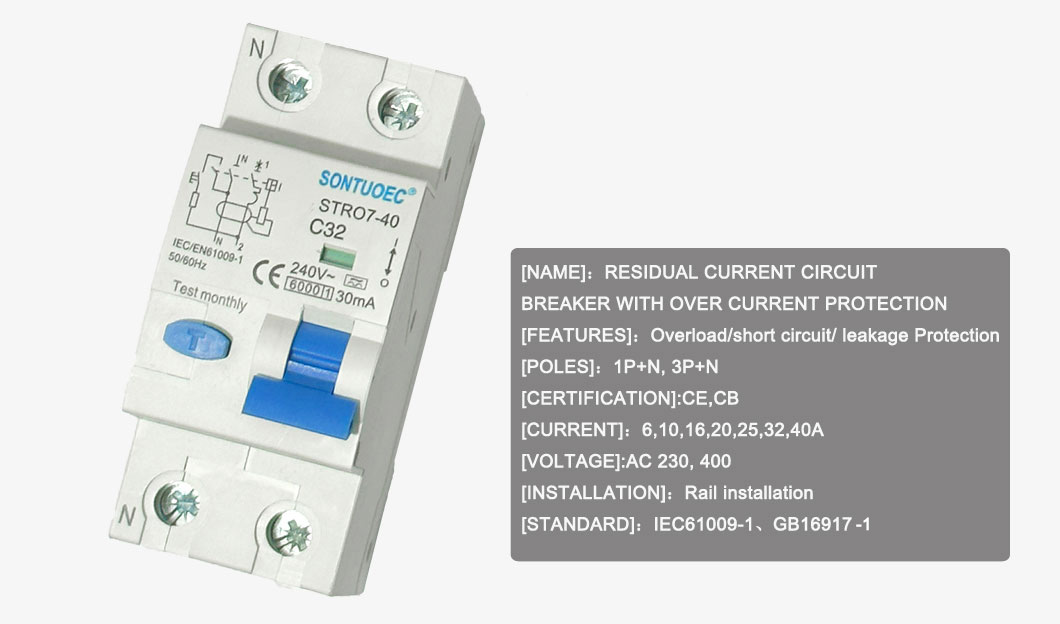

STRO7-40 RCBO

STRO7-40 RCBO, השם המלא הוא מפסק זרם שאריות עם הגנה מפני זרם יתר. זהו התקן בטיחות חשמלי המשלב הגנה מפני עומס יתר, הגנה מפני קצר חשמלי והגנה מפני דליפות, ונמצא בשימוש נרחב במערכות חשמל באזורי מגורים, מסחר ותעשייה על מנת להבטיח בטיחות אישית ותפעול בטוח של הציוד.STRO7-40 RCBO הוא התקן בטיחות חשמלי חשוב עם הגנת עומס יתר, קצר חשמלי ודליפה. על ידי הבנת עקרון העבודה שלו, המאפיינים, תרחישי היישום ושיטות הבחירה וההתקנה שלו, אתה יכול להשתמש ולתחזק טוב יותר את STRO7-40 RCBO כדי להבטיח פעולה בטוחה של מערכות חשמל.

דֶגֶם:STR07-40

שלח שאילתה

תיאור מוצר

תֶקֶן	IEC/EN 61009-1
דֶגֶם	STRO7-40 סוג אלקטרו-מגנטי, סוג אלקטרוני
מאפייני זרם שיוריים	מיזוג אוויר
עמוד מס'	1P+N,3P+N
מדורג נוכחי (A)	6A,10A,16A,25A,32A, 40A
יכולת שבירה	6KA
תדר חוזר (Hz)	50/60
מדורג מתח (V)	240/415 וולט; 230/400 וולט
זרם הפעלה שיורי מדורג	10 מא, 30 מא, 100 מא, 300 מא, 500 מא
סיבולת אלקטרו-מכנית	מעל 4000 מחזורים
תְעוּדָה:	לִספִירַת הַנוֹצרִים; CB; SAA;

הפונקציות העיקריות של STRO7-40 RCBO

הגנת עומס יתר: כאשר הזרם במעגל חורג מהערך הנקוב של ה-STRO7-40 RCBO, הוא ינתק את המעגל אוטומטית תוך פרק זמן מוגדר כדי למנוע מהמעגל והציוד להתחמם יתר על המידה, ובכך למנוע שריפה ונזק.

הגנה מפני קצר חשמלי: כאשר מתרחש קצר חשמלי במעגל, ה-STRO7-40 RCBO ינתק במהירות את המעגל כדי למנוע מזרם הקצר לגרום נזק חמור למעגל ולציוד.

הגנת דליפה: STRO7-40 RCBO מסוגל לזהות זרם שיורי (כלומר זרם דליפה) במעגל. כאשר הזרם השיורי חורג מהסף שנקבע, ה-STRO7-40 RCBO ינתק את המעגל תוך פרק זמן קצר מאוד כדי למנוע תאונות התחשמלות ושריפות חשמל.

עקרון הפעולה של STRO7-40 RCBO

ה-STRO7-40 RCBO מכיל גלאי מעוף מגנטי תרמי פנימי (להגנה על עומס יתר וקצר חשמלי) וגלאי זרם שייר (להגנה מפני דליפה). כאשר הזרם או הזרם השיורי במעגל אינו נורמלי, החלוץ המתאים מפעיל את מנגנון הטריפה של ה-STRO7-40 RCBO, מה שגורם לו לנתק במהירות את המעגל.

1. טריפר מגנטי תרמי: הוא מנצל את החום והשדה המגנטי הנוצרים כאשר הזרם עובר דרך המוליך כדי להפעיל את המעידה. כאשר הזרם גבוה מדי, המוליך מתחמם ומייצר שדה מגנטי, מה שגורם לבי-מתכת שבתוך המכסה המגנטי התרמי להתכופף או למגנט למשוך את ליבת הברזל, ובכך להפעיל את מנגנון המעידה.

2. גלאי זרם שייר: הוא משתמש בשנאי זרם ברצף אפס כדי לזהות את הזרם השיורי במעגל. כאשר זרם השייר חורג מהסף שנקבע, גלאי הזרם השיורי ישלח אות למנגנון הטריפה לניתוק המעגל.

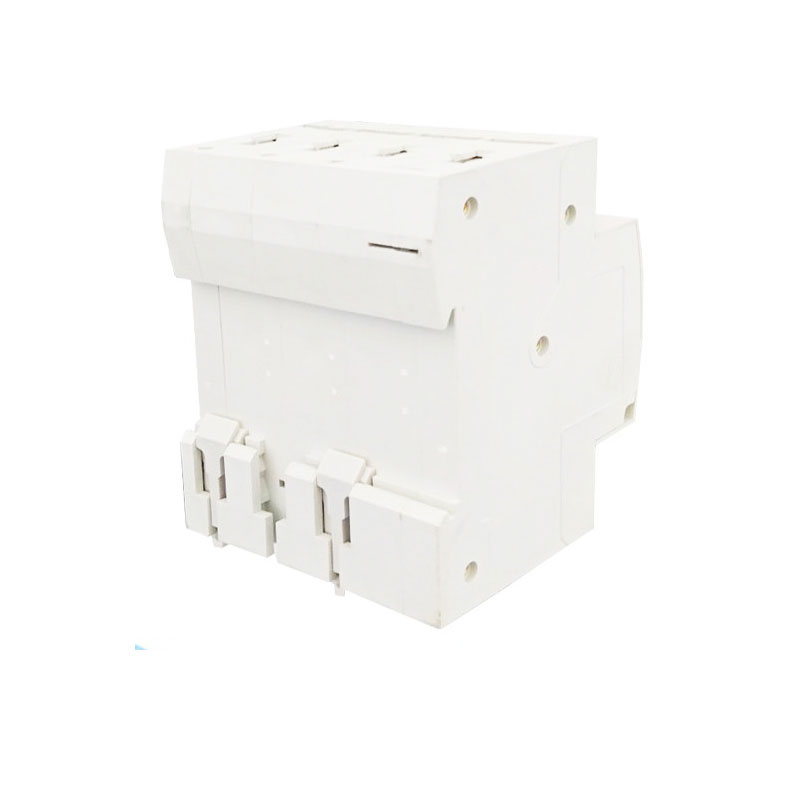

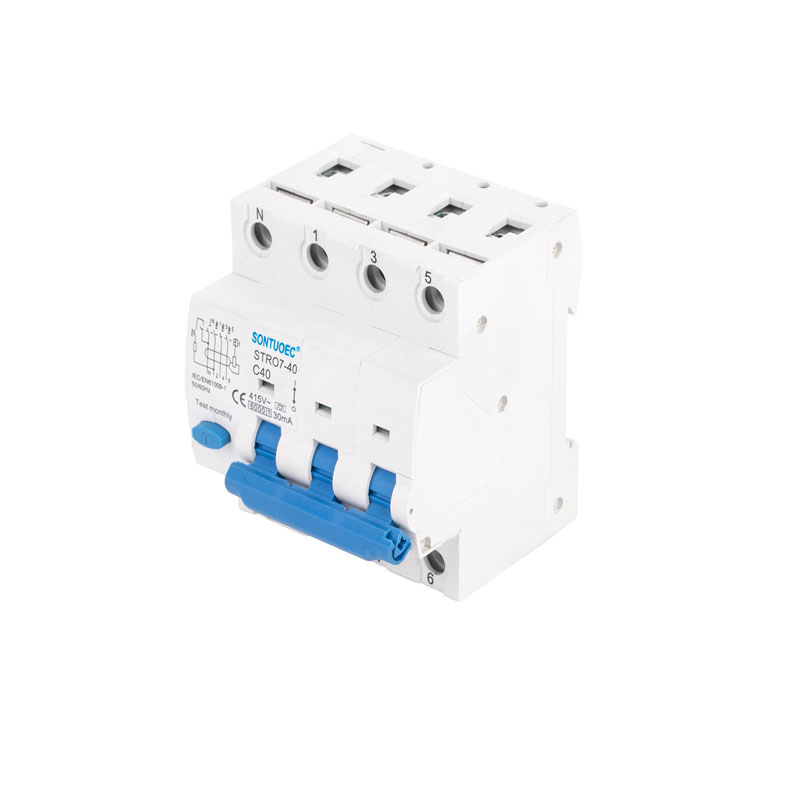

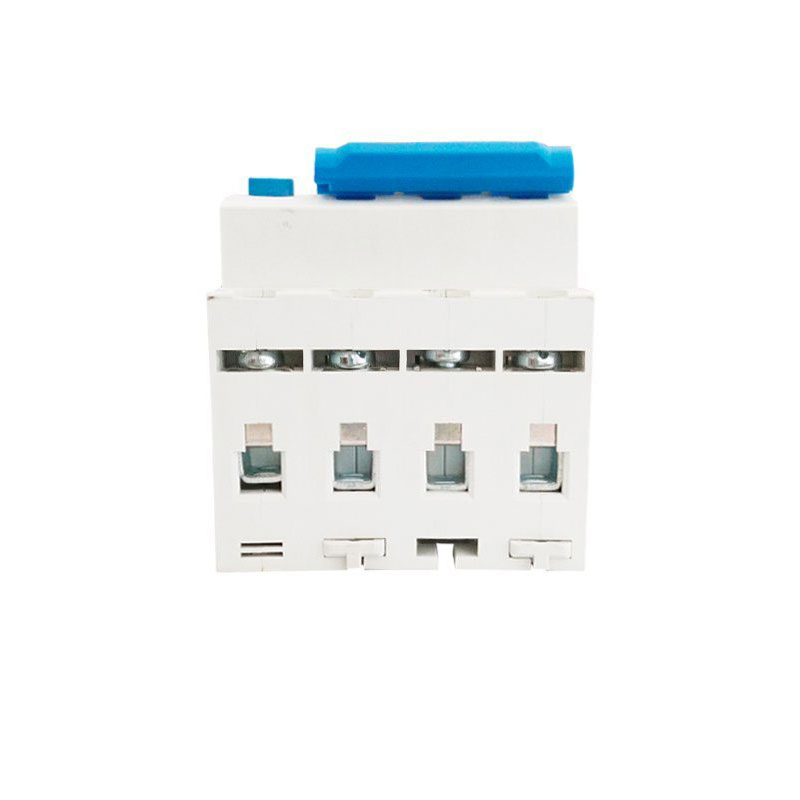

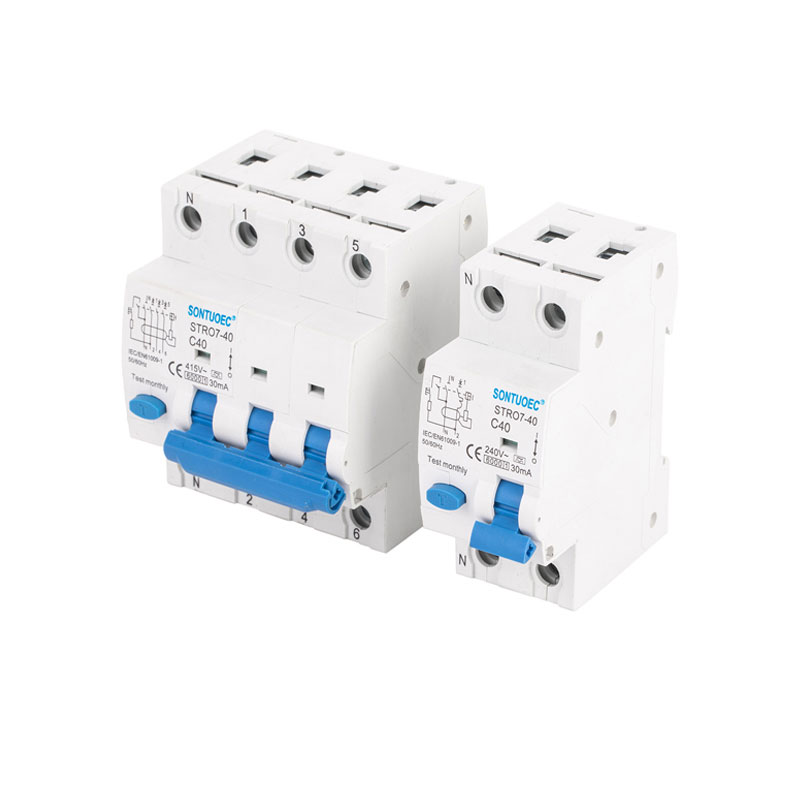

STRO7-40 RCBO

תכונות של STRO7-40 RCBO

אינטגרציה רב תכליתית: ה-STRO7-40 RCBO משלב פונקציות הגנה מפני עומס יתר, קצר חשמלי ודליפה, ומפשט את התכנון וההתקנה של מערכות חשמל.

רגישות גבוהה: STRO7-40 RCBOs יכולים לזהות ולנתק במהירות זרמים חריגים וזרמים שיוריים במעגל, ומספקים הגנה אמינה.

קל להתקנה ולתחזוקה: STRO7-40 RCBOs הם בדרך כלל מודולריים להתקנה ותחזוקה קלים.

בטיחות גבוהה: STRO7-40 RCBOs נבדקו בקפדנות ומאושרים לבטיחות ואמינות גבוהות כדי להבטיח פעולה בטוחה של מערכות חשמל.

תרחישי יישום של STRO7-40 RCBO

STRO7-40 RCBOs נמצאים בשימוש נרחב במערכות חשמל במגזרי מגורים, מסחר ותעשייה, במיוחד אלו הדורשות עומס יתר, קצר חשמלי והגנה מפני דליפת אדמה בו זמנית. הם מותקנים בדרך כלל בקופסאות חלוקה, מרכזיות או ארונות בקרה כדי להגן על מעגלים וציוד מפני נזק שנגרם על ידי זרם ומתח חריגים, וכדי למנוע התחשמלות.
