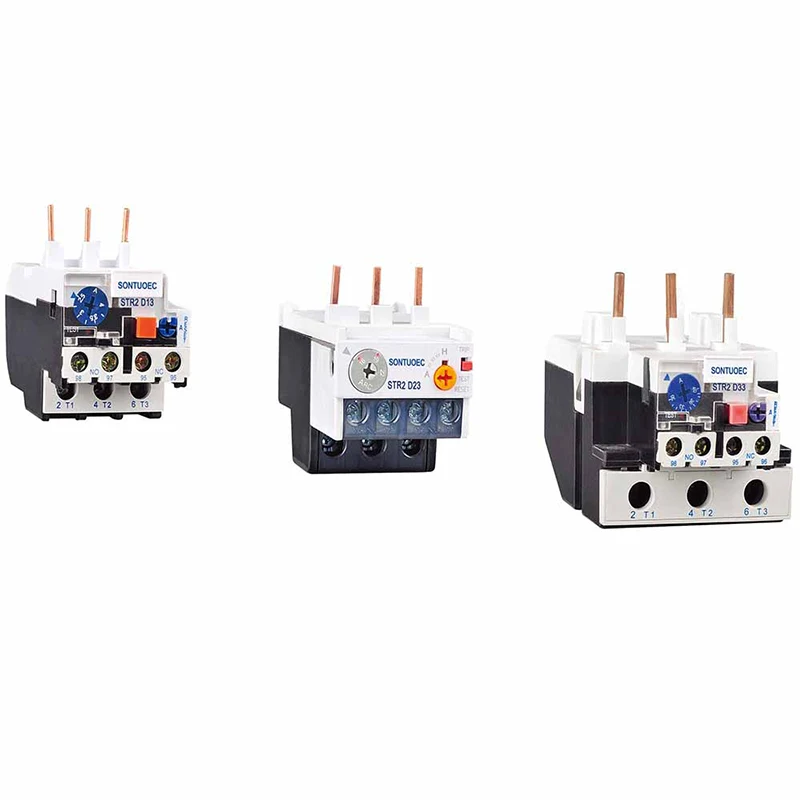

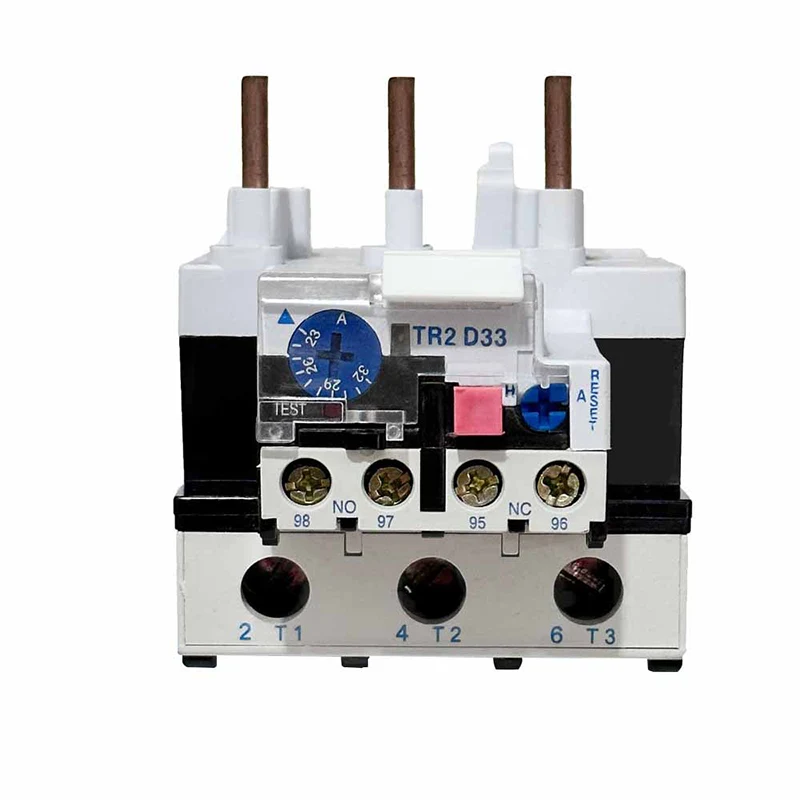

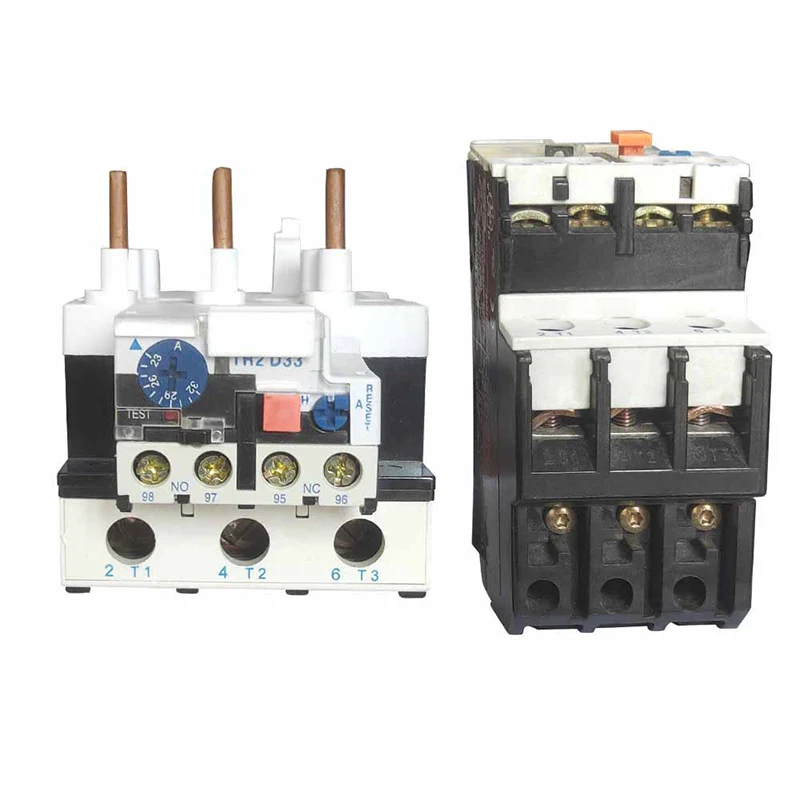

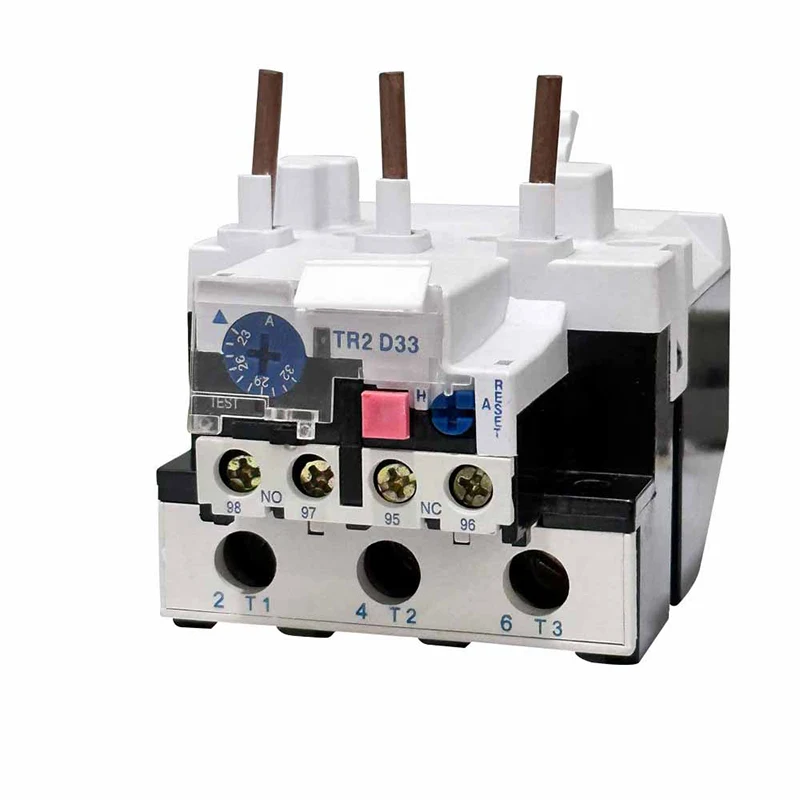

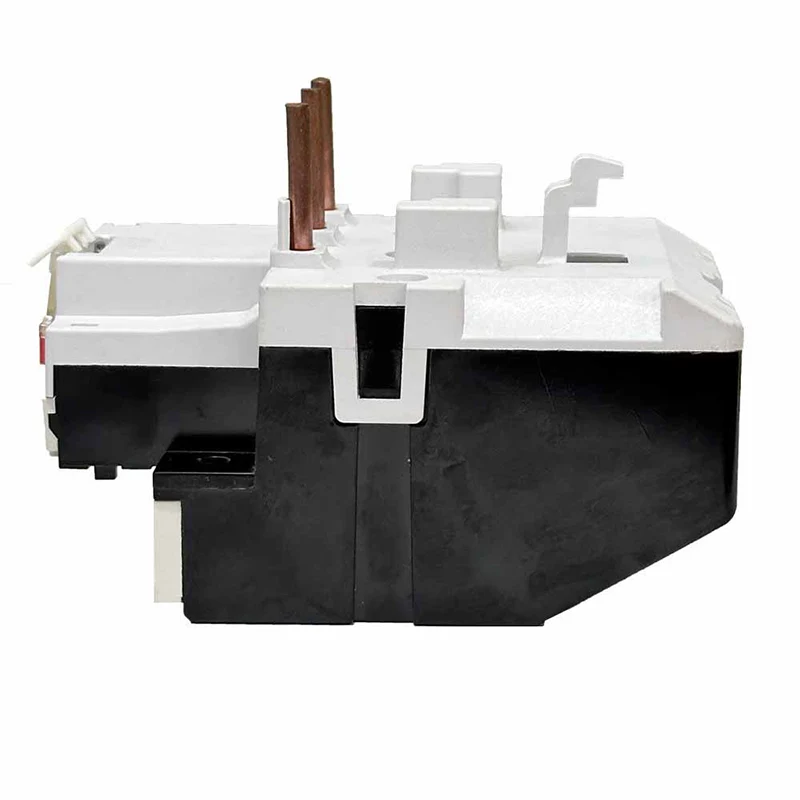

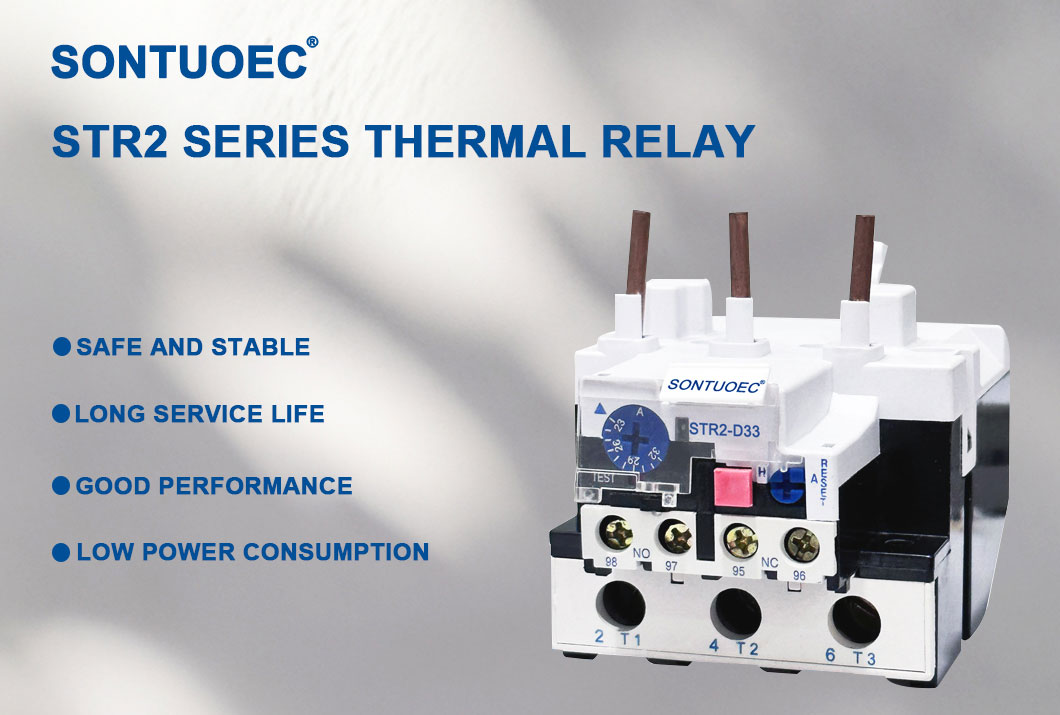

ממסר עומס יתר תרמי של STR2-D33

ממסרי עומס יתר תרמי של STR2-D33 עובדים על העיקרון של ההשפעה התרמית של זרם חשמלי. כאשר עומס יתר על המידה, הזרם שלו גדל, וגורם לאלמנט החימום בתוך ממסר העומס התרמי לחימום. חום זה מועבר ל- Bimetal, העשוי משתי מתכות עם מקדמים שונים של התרחבות תרמית, כך שהוא מתכופף כשהוא מחומם. כאשר הכיפוף מגיע לנקודה מסוימת, הוא מפעיל מכשיר מכני, בדרך כלל מגע, המנתק את ספק הכוח למנוע, ובכך מגן עליו מפני נזק.

שלח שאילתה

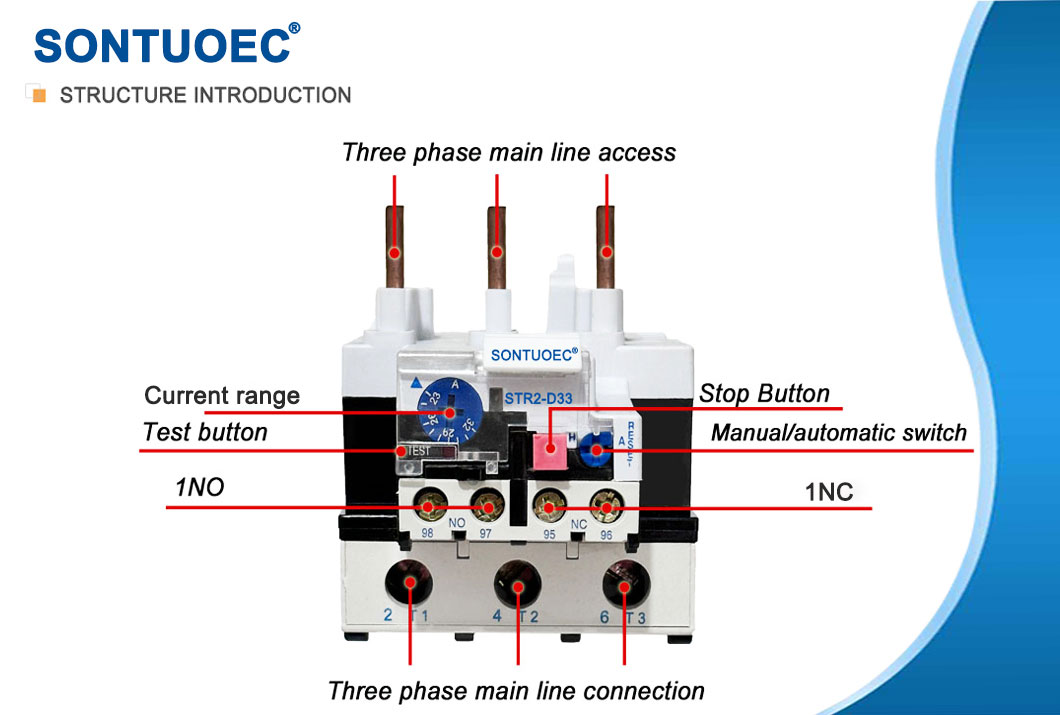

תיאור מוצר

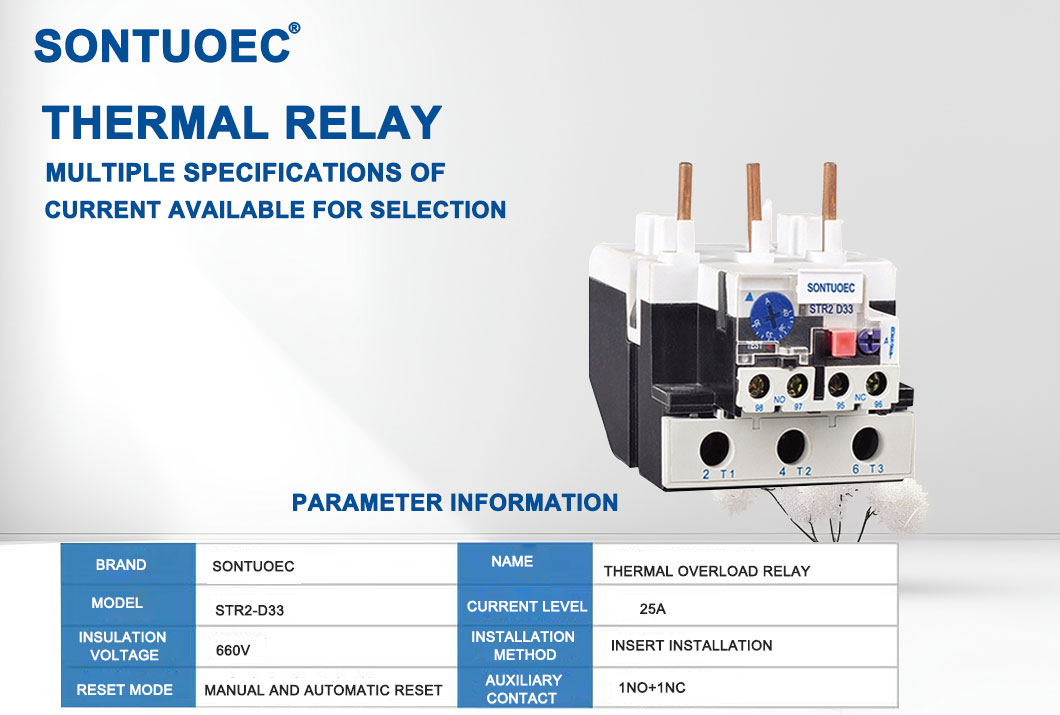

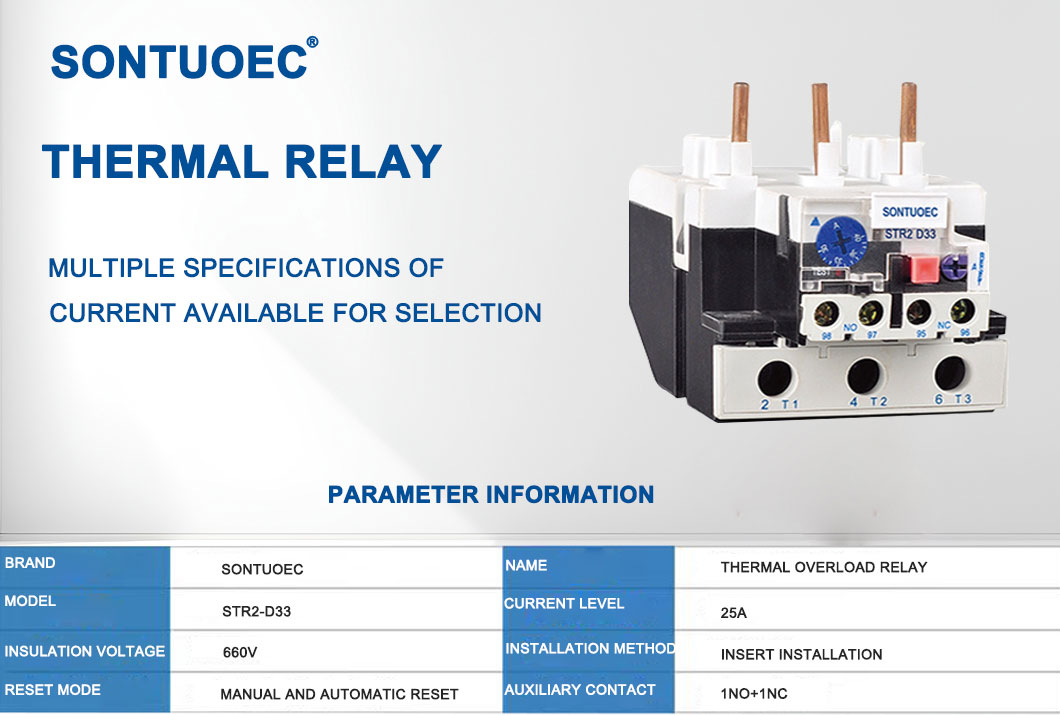

מפרט:

מוּצָר שֵׁם	ממסר עומס יתר תרמי
דֶגֶם	ST2-D33
חוֹמֶר	רכיבים פלסטיים, אלקטרוניים
תֶרמִי מַגָע	1NO+1NC
תֶרמִי זרם מעובד	23A-93A	Pls שים לב לזרם לָנוּעַ

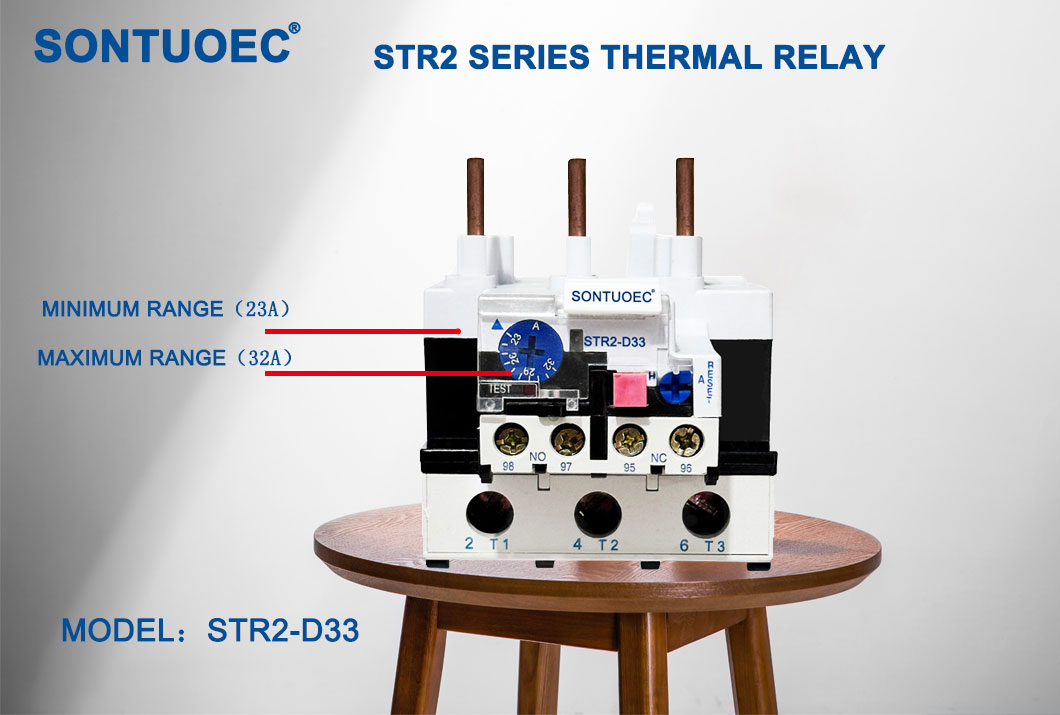

STR2-93	טווח הזרם המתכוונן (א) טווח הגדרה	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
תֶדֶר	660V
שיעור שילוב	50/60 הרץ
צֶבַע	כפי שמוצג תמונה

פרמטרים טכניים עיקריים

דֶגֶם	זרם מדורג	לֹא.	טווח הגדרת (א)	למגע
STR2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	STR2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	STR2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

פונקציות עיקריות

הגנת עומס יתר: כאשר עומס המנוע עולה על ערכו המדורג, ממסר העומס התרמי ינתק את אספקת החשמל כדי למנוע את התחממות יתר של המנוע ונזק.

הגנה על התחממות יתר: אם המנוע מתחמם מסיבה כלשהי (למשל טמפרטורת הסביבה הגבוהה או פיזור חום לקוי), ממסר העומס התרמי ינתק גם את אספקת החשמל.

פונקציית אינדיקציה: ממסרי עומס יתר תרמיים רבים יש פונקציית אינדיקציה, המאותתת או משנה את המצב כאשר המנוע עומס יתר על המידה או מחומם יתר על המידה, כך שהמפעיל יוכל למצוא ולנקוט אמצעים בזמן.

ניתן להשתמש במעגל של 50/60 הרץ סדרות STR2-D של ממסר עומס יתר תרמי במעגל של 50/60 הרץ, מדורג מתח בידוד 660 וולט, דירוג זרם 0.1-93a להגנה על הפסקת הפאזות כאשר המנוע החשמלי הוא עומס יתר, הממסר המועבר ביותר במוצרי התנ"ך המוצגים במוצרי התנ"ך של ה- ST1, הוא במוצרי התרמי של ה- NIN, במוצרי התרמי של ה- NIN, ב- Thical int the Thical inceation the Thical atty the Thermal atty the Thical atty atty atty atty thical atty. 60947-1.

תרחישי יישומים

ממסרי עומס יתר תרמי נמצאים בשימוש נרחב במגוון סביבות תעשייתיות ומסחריות, במיוחד בציוד הדורש כונני מנוע חשמליים. לדוגמה, הם משמשים במשאבות, מדחסים, מאווררים, מסועים, ומגוון ציוד מכני אחר כדי להבטיח שניתן יהיה לסגור ציוד כזה בבטחה במקרה של עומס יתר או התחממות יתר.

בחירה והתקנה

בבחירת ממסר עומס יתר תרמי, יש לקחת בחשבון גורמים כמו דירוג הכוח של המנוע, סביבת ההפעלה ומאפייני העומס. כמו כן, יש לוודא שהזרם המדורג של ממסר העומס התרמי תואם את הזרם המדורג של המנוע וכי יש לו מאפייני עומס יתר והתחממות יתר מתאימים.

בעת התקנת ממסר עומס יתר תרמי, עליך לעקוב אחר הנחיות היצרן ולהבטיח שהוא מחובר כראוי למעגלי הכוח והבקרה של המנוע. בנוסף, יש לבדוק את ממסרי העומס התרמי ולתחזק אותו באופן קבוע כדי להבטיח פעולה נאותה וחיי שירות ארוכים.
