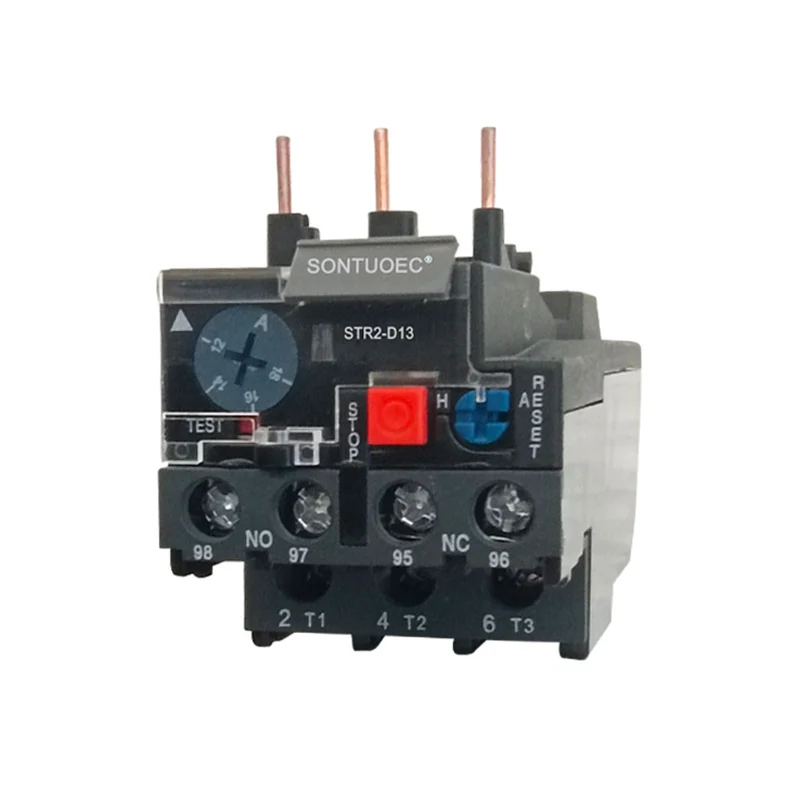

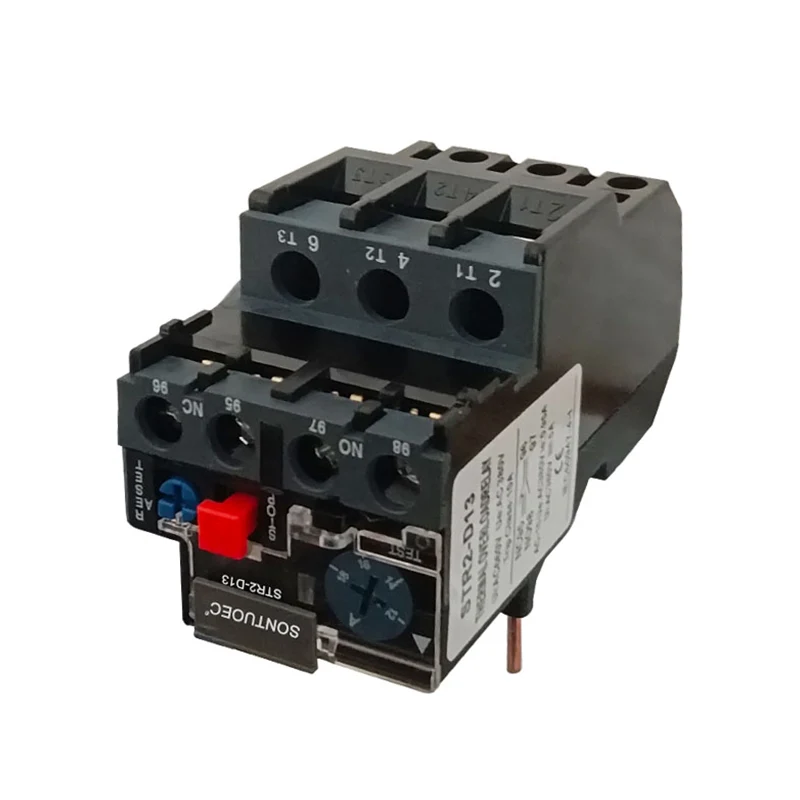

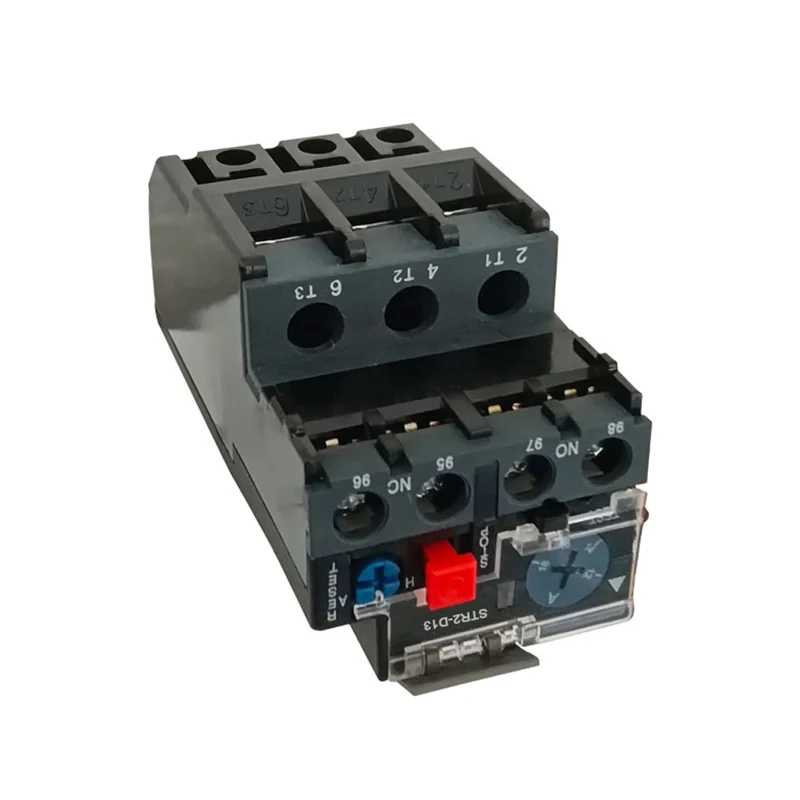

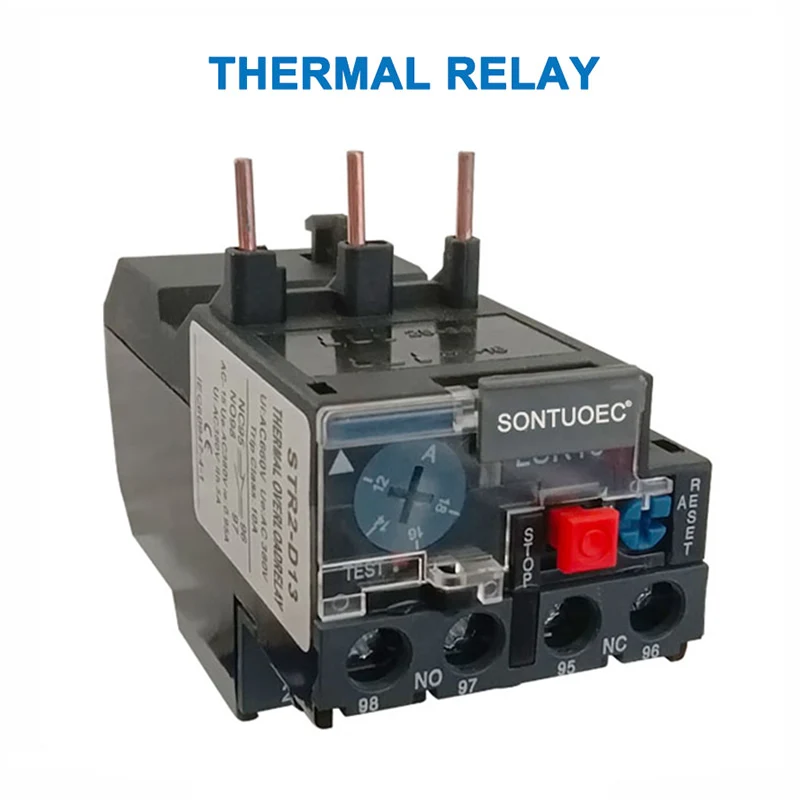

ממסר תרמי STR2-D13

ממסר תרמי STR2-D13 הוא השימוש בזרם דרך החום הנוצר על ידי האלמנט התרמי, כך שישנם מקדמים שונים להתרחבות של עיוות הגיליון הבימטי, כאשר העיוות מגיע למרחק מסוים, כדי לקדם את הפעולה של מוט החיבור, כדי להפוך את מעגל הבקרה לניתוק, כדי להשיג את הגנת העומס על המנוע. כאלמנט הגנת עומס יתר של המנוע, לממסר התרמי של STR2-D13 יש יתרונות בגודל קטן, מבנה פשוט ועלות נמוכה.

דֶגֶם:STR2-D13

שלח שאילתה

תיאור מוצר

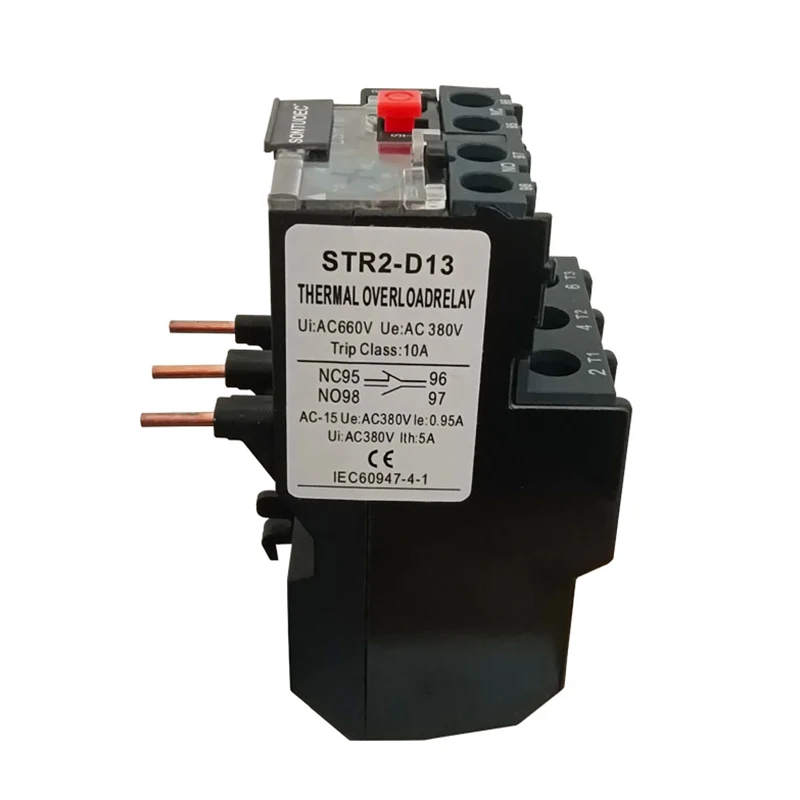

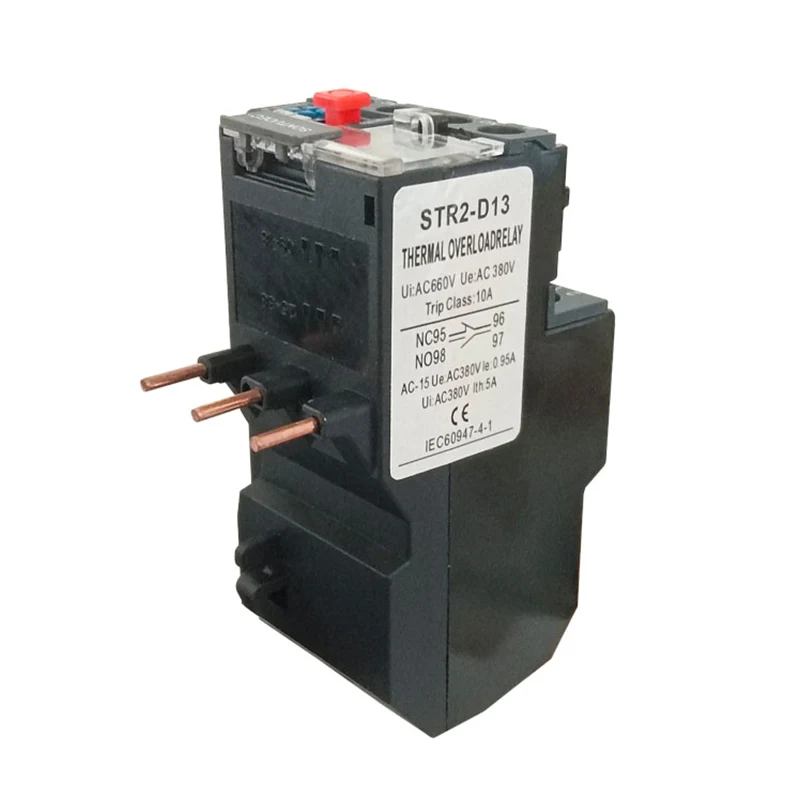

מפרט:

שם המוצר	ממסר עומס יתר תרמי
דֶגֶם	STR2-D13
חוֹמֶר	רכיבים פלסטיים, אלקטרוניים
קשר תרמי	1NO+1NC
זרם מעובד תרמי	0.1A-25A
טווח הזרם המתכוונן (א) טווח הגדרה	1A-1.6A
	1.6A-2.5A
	4A-6A
	5.5A-8A
	7A-10A
	9A-13A
	12A-18A
	17A-25A
	Pls שימו לב לטווח הנוכחי בעת ביצוע ההזמנה
UI
תֶדֶר	660V
שיעור שילוב	50/60 הרץ
גודל כולל (בערך)	7 × 4.5 × 7.5 ס"מ/2.8 אינץ
צֶבַע	כפי שמוצג תמונה

פרמטרים טכניים עיקריים

דֶגֶם	זרם מדורג	לֹא.	טווח הגדרת (א)	למגע
STR2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	STR2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	STR2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

הרכב ומבנה

ממסר תרמי של STR2-D13 מורכב בעיקר מאלמנט חימום, בימטל, אנשי קשר וקבוצה של מנגנון העברה והתאמה. ביניהם, אלמנט החימום הוא חתיכת חוט התנגדות עם ערך התנגדות קטן, המחובר בסדרה במעגל הראשי של המנוע שיש להגן עליו; הסדין הבימטרי עשוי משני סוגים של יריעות מתכת עם מקדמים שונים של התרחבות תרמית מגולגלות ונלחצות זו לזו, וכאשר הזרם החשמלי עובר דרך אלמנט החימום, יריעת הבימטל תתכופף בגלל החום.

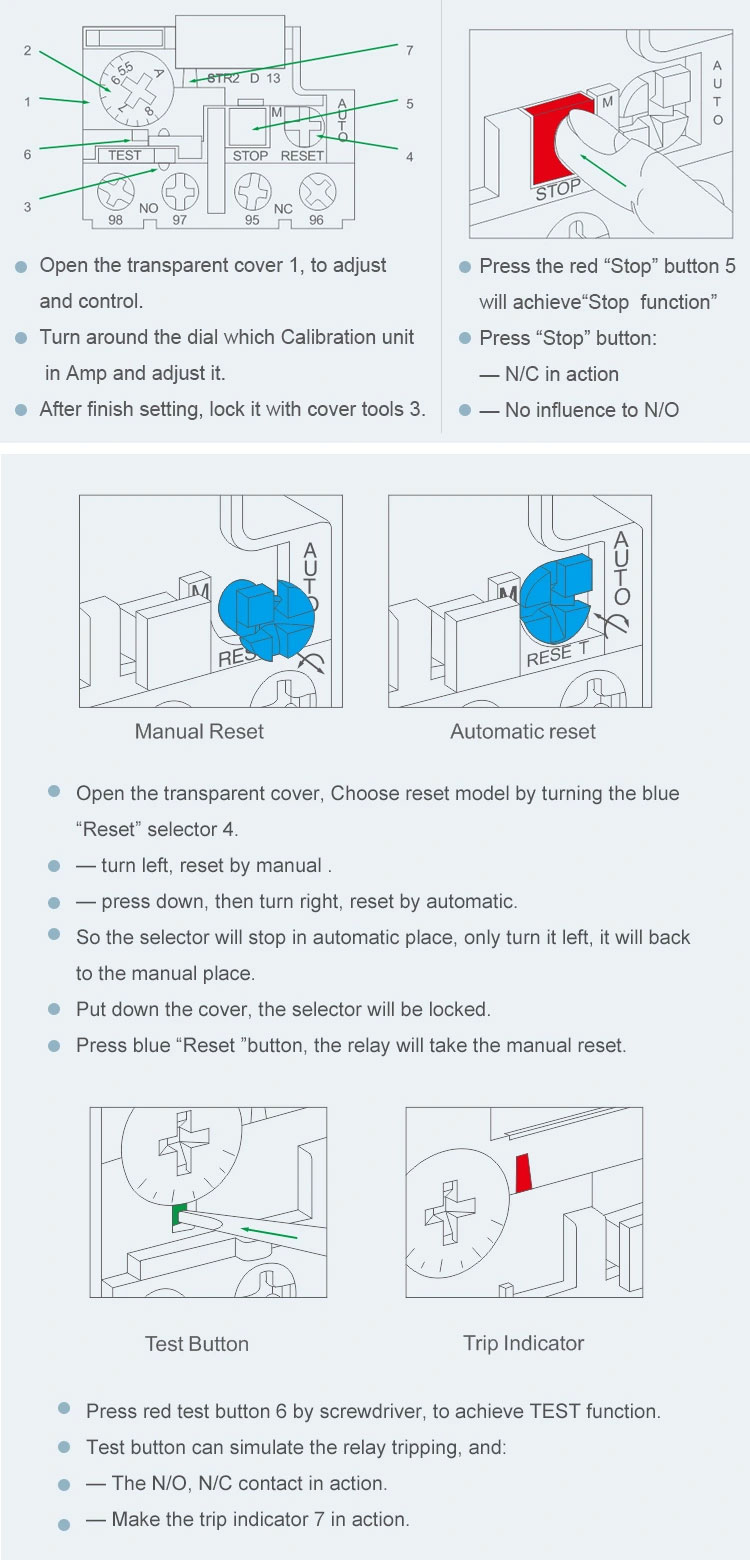

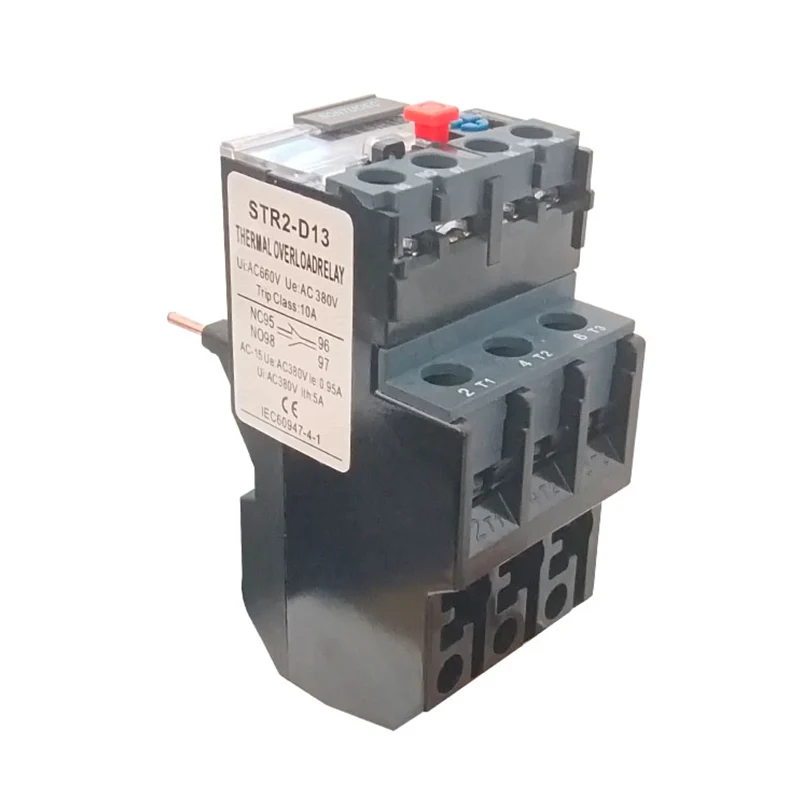

STR2-D13 Thermal Relay

פרמטרים טכניים

הפרמטרים הטכניים העיקריים של ממסר תרמי STR2-D13 כוללים מתח מדורג, זרם מדורג, תדר מדורג וטווח זרם תיקון. ביניהם, המתח המדורג מתייחס לערך המתח הגבוה ביותר שהממסר התרמי STR2-D13 יכול לעבוד כרגיל, בדרך כלל 220V, 380V, 600V וכו '; הזרם המדורג מתייחס לזרם דרך הממסר התרמי STR2-D13; התדר המדורג מתוכנן בדרך כלל בהתאם ל- 45-62Hz; טווח הזרם המדורג מתאר את הקשר בין זמן הפעולה של הממסר התרמי STR2-D13 לריבוע הזרם פרופורציונלי הפוך בתנאי של זרם מסוים.

מאפייני הפעלה

מאפייני ההפעלה של ממסר תרמי STR2-D13 תלויים בעיקר באלמנט הבימטל והחימום הפנימי שלו. כאשר המנוע עומס יתר על המידה, הזרם בפיתול עולה, והזרם דרך אלמנט הממסר התרמי STR2-D13 עולה גם הוא, מה שגורם לבימטל לעלות לטמפרטורה גבוהה יותר ולהתכופף במידה רבה יותר, ובכך דוחף את מוט החיבור לפעולה ולנתק את מעגל הבקרה. לאחר הפעלת הממסר התרמי STR2-D13, הבימטל דורש תקופת קירור לפני שניתן יהיה לאפס אותו.

תפקיד ויישום

ממסרים תרמיים של STR2-D13 משמשים בעיקר להגנה על מנועים חשמליים מפני תקלות כמו עומסי יתר, הפסקות פאזה וספקי חשמל תלת פאזיים לא מאוזנים. במעגלי מנוע, ממסרים תרמיים STR2-D13 יעילים ביותר כאשר משתמשים בהם בשילוב עם מפסקי חשמל עם הגנה על מעגל קצר. בנוסף, ניתן להשתמש בממסרים תרמיים STR2-D13 גם להגנה על עומס יתר של ציוד חשמלי אחר או מעגלים חשמליים.

אמצעי זהירות לבחירה ושימוש

בבחירת ממסרים תרמיים של STR2-D13, יש לבצע שיקול מקיף על פי הזרם המדורג של המנוע, סביבת העבודה, זרם התחלה, אופי העומס וגורמים אחרים. יש להתקין את הממסר התרמי STR2-D13 בסביבת גז יבשה, מאווררת ולא מאורו, וודא כי חטיבתו נכונה ויציבה.

במהלך השימוש, יש לבדוק באופן קבוע את מצב העבודה של הממסר התרמי STR2-D13 כדי להבטיח את פעולתו ובטיחותו הרגילים. אם עומס המנוע לקוי, על מנת להימנע מהתחלת המנוע שוב בקלות, יש לאפס ידנית את הממסר התרמי STR2-D13.
