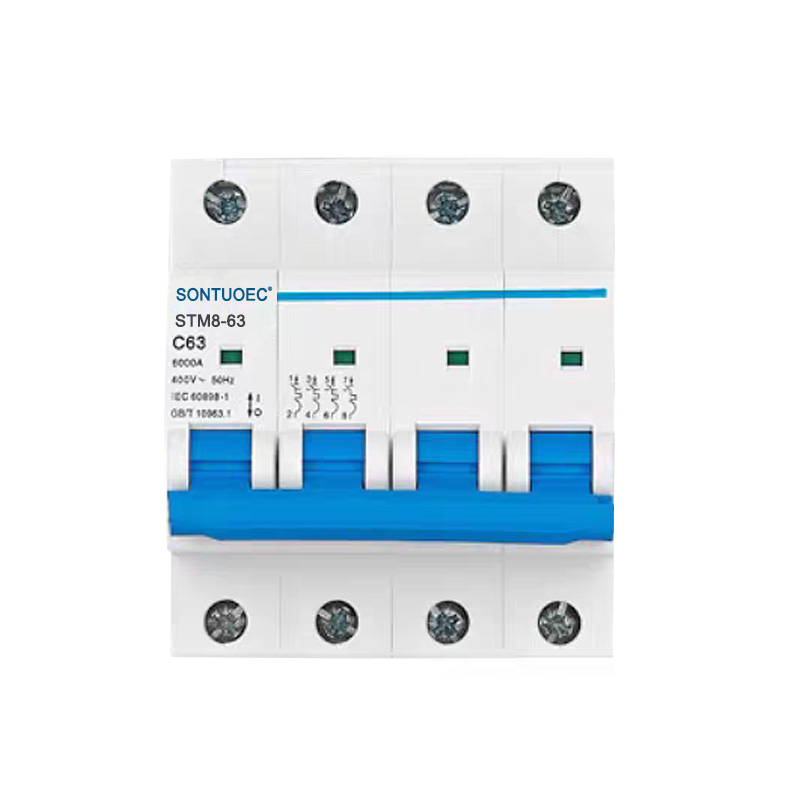

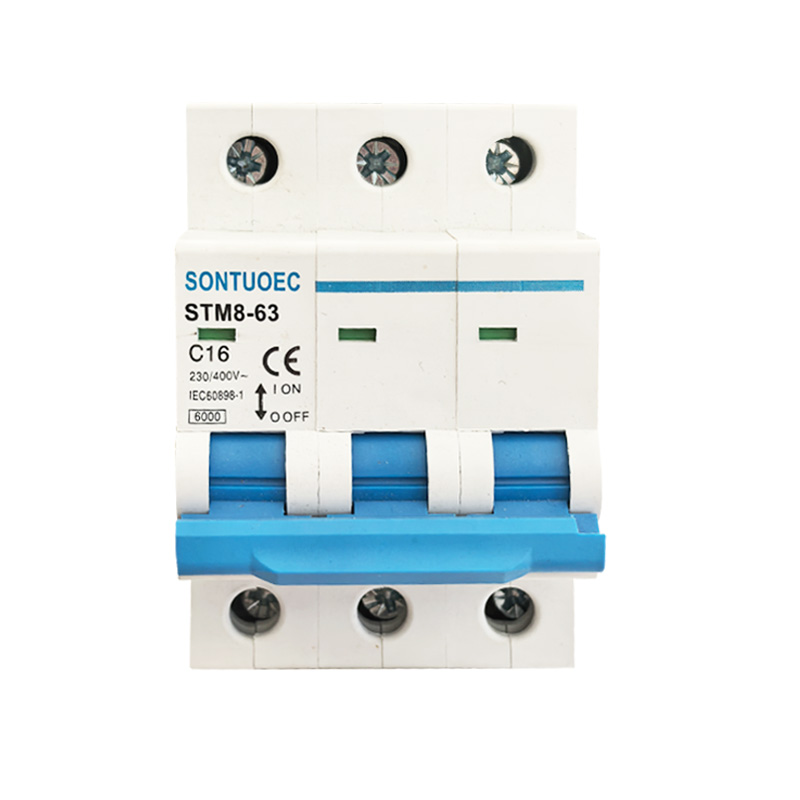

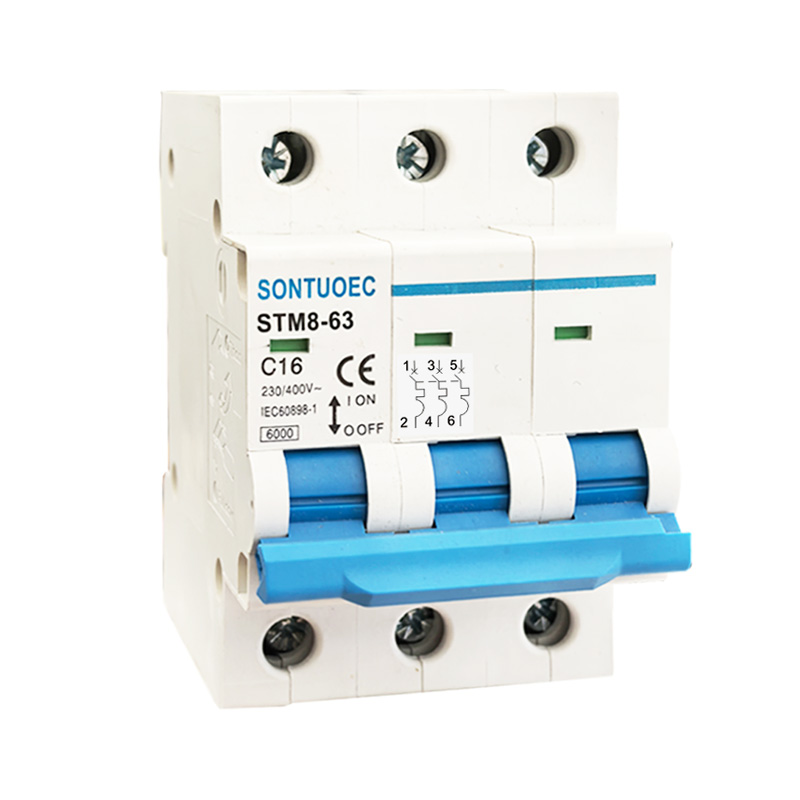

STM8-63 מפסק מיניאטורה 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec הוא אחד הספקים/היצרנים הסינים המתמחים בייצור מכשירי חשמל קטנים שונים STM8-63 מפסק מעגל מיניאטורי 6KA 1P 2P 3P 4P 16A 230/400V יש תכונות של מבנה מתקדם, אמינות ביכולות, שבירה גבוהה, מראה אלגנטית, והכוחיות שלו, ועשויות חומר עמידות בפני השפעה, תכונה של להבה חזקה. זה מתאים למערכת הכוח של AC 50/60 הרץ, מתח מדורג של 230/400 וולט וזרם מדורג עד 63A. הוא מיושם בעיקר בבניית משרדים, מגורים, לתאורה, חלוקת חשמל ועומס יתר והגנה קצרה על ציוד. בדרך כלל, זה יכול לשמש גם כהעברה לא תכופה של מערכת הכוח. זה תואם את התקנים IEC60898-1.

דֶגֶם:STM8-63

שלח שאילתה

תיאור מוצר

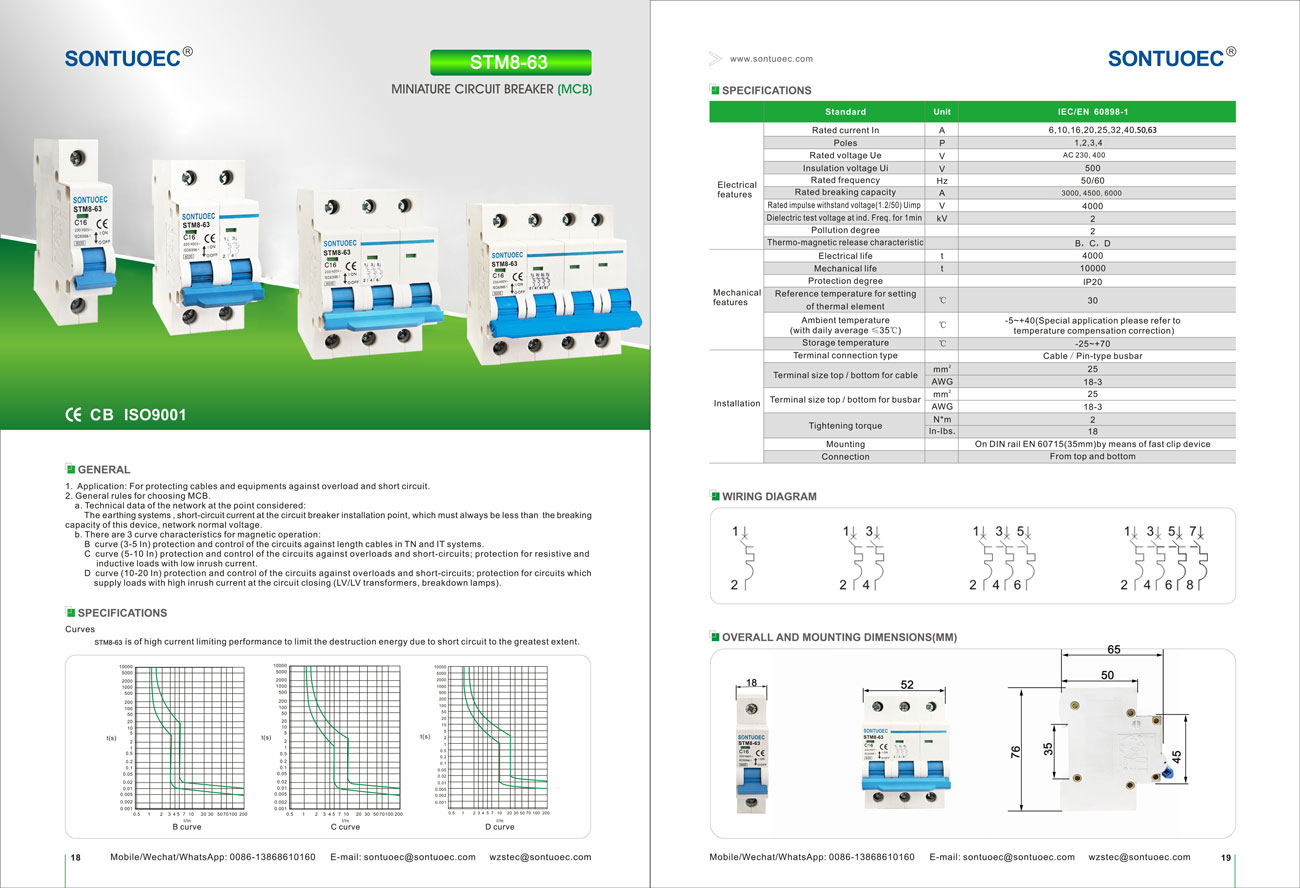

מפרט:

	תֶקֶן		IEC/EN 60898-1
תכונות חשמליות	דורג זרם ב	A	1,2,4,6,10,16,20,25,32,40,50,63
	פולנים	P	1,2,3,4
	Ue מתח מדורג	V	AC 230, 400
	ממשק ממשק מתח בידוד	V	500
	תדירות מדורגת	הרץ	50/60
	יכולת שבירת דירוג	A	3000, 4500, 6000
	דחף מדורג עומד במתח (1.2/50) Uimp	V	4000
	מתח בדיקה דיאלקטרי בשעה ind.freq. עבור 1 דקות	KV	2
	תואר זיהום		2
	מאפיין שחרור תרמו-מגנטי		B, c, d
תכונות מכניות	חַשׁמַלִי חַיִים	t	4000
	חיים מכניים	t	10000
	תואר הגנה		IP20
	טמפרטורת הפניה להגדרת	ºC	30
	של אלמנט תרמי	ºC	30
	טמפרטורת הסביבה	ºC	-5 ~+40 (מיוחד בקשה אנא עיין
	(עם ממוצע יומי ≤35 מעלות צלזיוס)	ºC	טֶמפֶּרָטוּרָה תיקון פיצויים)
	טמפרטורת אחסון	ºC	-25 ~+70
הַתקָנָה	מָסוֹף סוג חיבור		סוג כבלים/סיכה סרגל האוטובוס
	גודל מסוף למעלה/תחתון לכבל	מ.מ.²	25
	גודל מסוף למעלה/תחתון לכבל	AWG	18 במרץ
	גודל תרמי למעלה/תחתון עבור סרגל האוטובוס	מ.מ.²	25
	גודל תרמי למעלה/תחתון עבור סרגל האוטובוס	AWG	18 במרץ
	הידוק מומנט	N^*m	2
	הידוק מומנט	In-lbs	18
	הַרכָּבָה		עַל DIN Rail EN 60715 (35 מ"מ) באמצעות מכשיר קליפ מהיר
	קֶשֶׁר		מִן למעלה ותחתית

פונקציות עיקריות של מפסק מיניאטורה STB1-63

1. הגנה על העמדה: כאשר הזרם במעגל חורג מהערך המדורג של ה- MCB, מפסק המעגל המיניאטורי STM8-63 6KA 1P 2P 3P 4P 16A 230/400V יחתוך אוטומטית את המעגל בפרק זמן מוגדר כדי למנוע את התחממות המעגל והציוד.

2. הגנה על מעגל שטח: כאשר מתרחש מעגל קצר במעגל, מפסק המעגל המיניאטורי STB1-63 מנתק את המעגל מייד כדי למנוע מזרם הקצר לפגיעה במעגל ובציוד.

3. הגנה על הקלפות (לחלק מה- MCB יש פונקציה זו): עבור MCBs עם הגנת דליפה, כאשר יש דליפה במעגל, מפסק המעגל המיניאטורי STB1-63 קיצץ במהירות את המעגל כדי להגן על הבטיחות האישית.

עקרון הפעלת MCB

MCBs בדרך כלל מכילים גלאי טיול מגנטי או אלקטרוני תרמי בפנים, המשמש לאיתור שינויים בזרם במעגל. כאשר הזרם אינו תקין, החלוץ מפעיל את מנגנון ההשלכה של ה- MCB, מה שגורם ל- STB1-63 המעגל המיניאטורי שפרק במהירות את המעגל.

1. חלוץ מגנטי תרמי: הוא משתמש בחום שנוצר כאשר הזרם עובר דרך המוליך כדי להפעיל את השערה. כאשר הזרם גדול מדי, המוליך מתחמם, וגורם לבימטל בתוך החלוץ המגנטי התרמי להתכופף, ובכך מפעיל את מנגנון המעשה.

2. חלוץ אלקטרוני: הוא משתמש ברכיבים אלקטרוניים כדי לאתר שינויים זרם ולשלוט בפעולה של מנגנון ההשלכה. כאשר מתגלה זרם לא תקין, החלוץ האלקטרוני שולח אות למנגנון ההשלכה לניתוק המעגל.

תרחישי יישומים של MCB

MCBs נמצאים בשימוש נרחב במערכות חשמל באזורים מגורים, מסחריים ותעשייתיים להגנה על מעגלים וציוד מפני נזק שנגרם כתוצאה מזרמים לא תקינים. בדרך כלל הם מותקנים בתיבות חלוקה, ממתקים או ארונות בקרה ומשמשים כמתג הראשי או מתג הענף של מעגל.

בחירה והתקנת MCB

1. בחירה: בבחירת MCB, עליך לקחת בחשבון גורמים כמו הזרם המדורג של המעגל, רמת המתח, מאפייני ההגנה והאם יש צורך בהגנה על דליפה. כמו כן, חשוב להבטיח כי מפסקת המעגלים המיניאטורית STB1-63 שנבחרה עם תקני ותקנות בטיחות חשמלית מקומית.

. במהלך ההתקנה יש לצפות בתקנות בטיחות חשמליות רלוונטיות ונהלי הפעלה.
