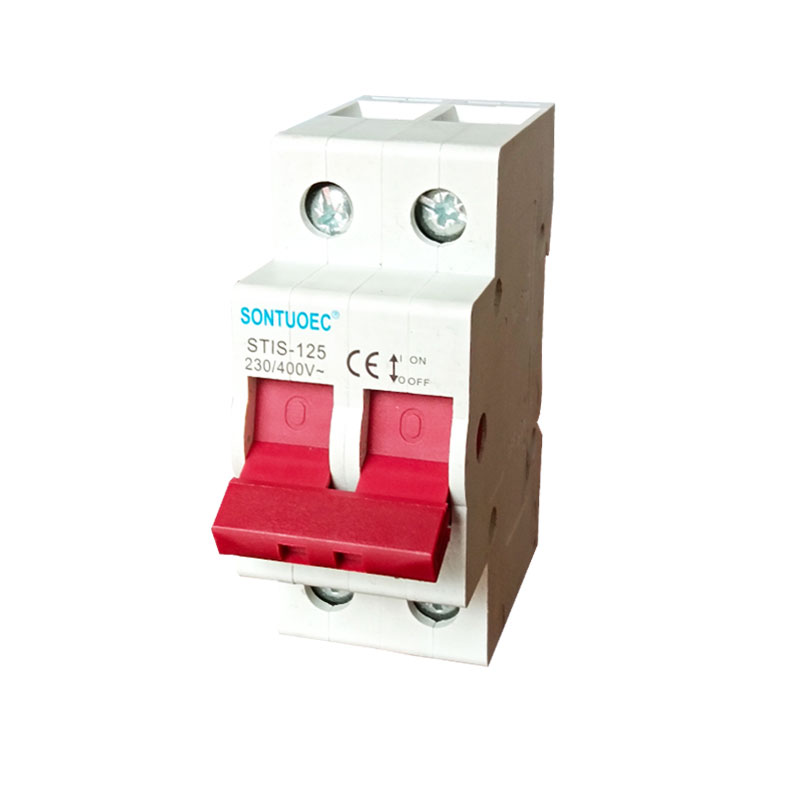

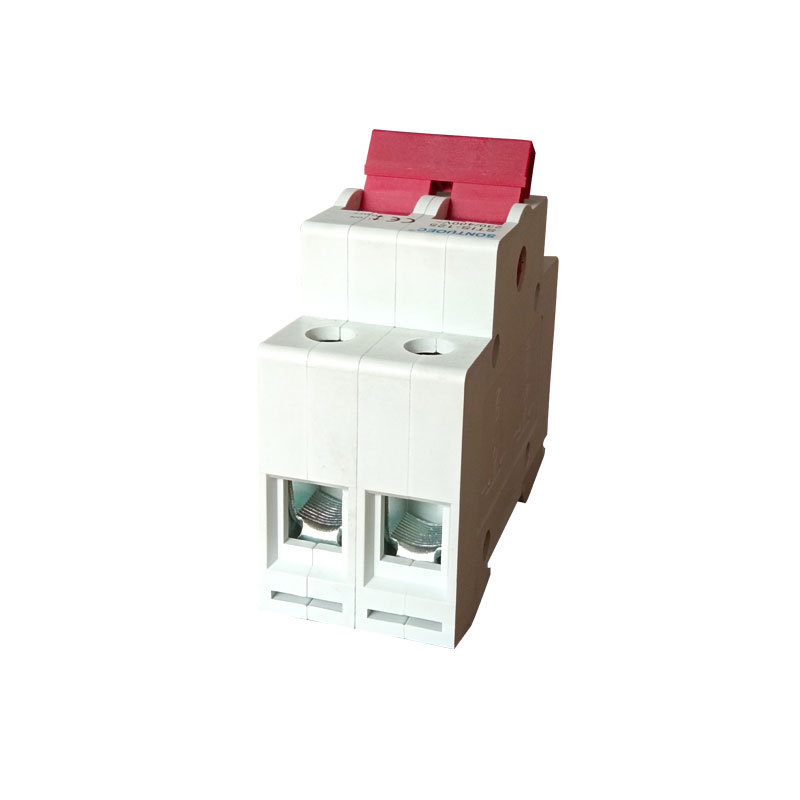

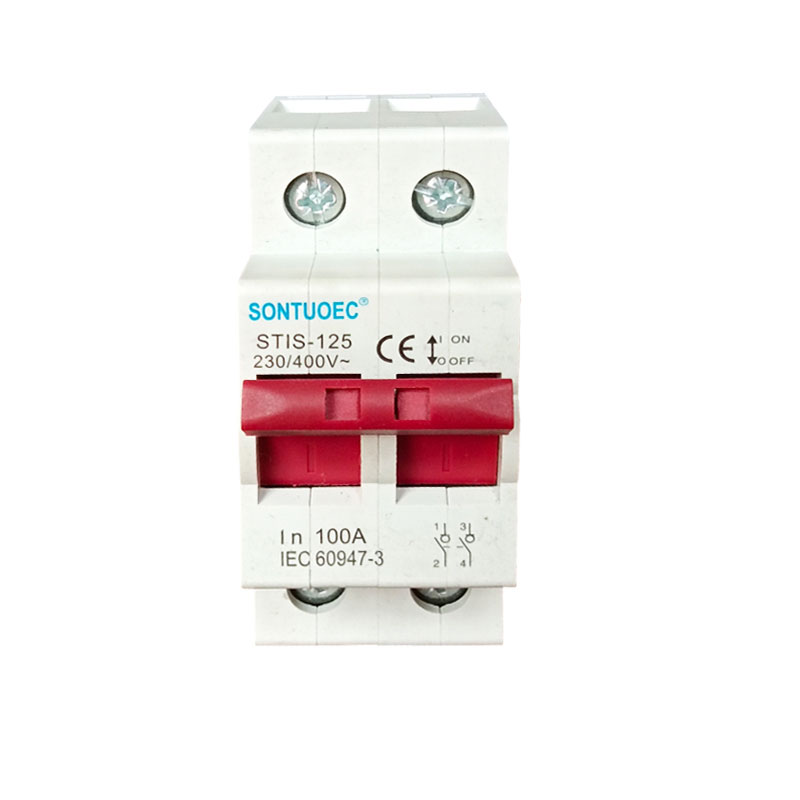

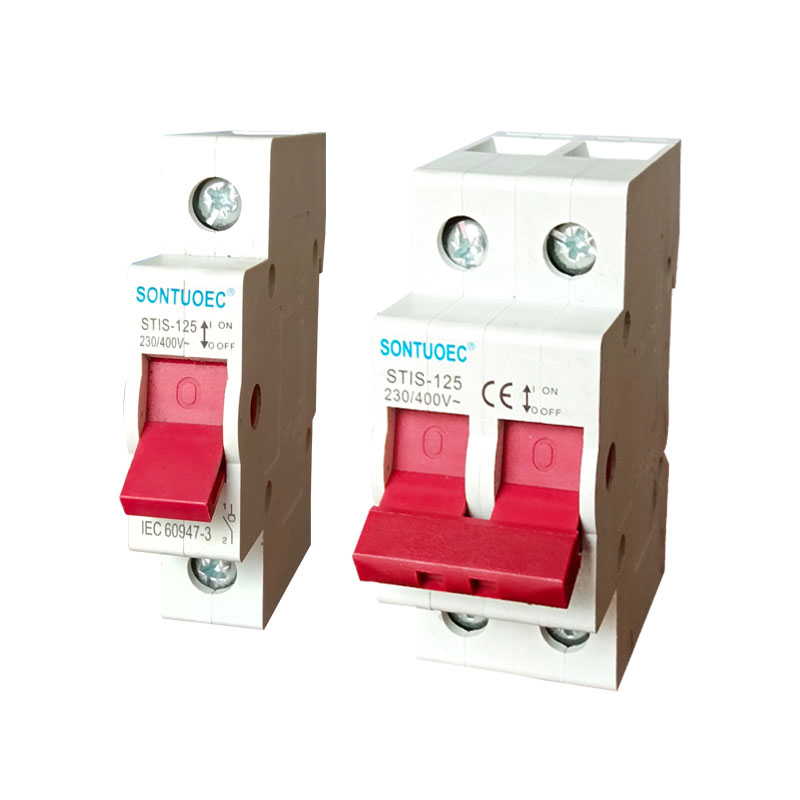

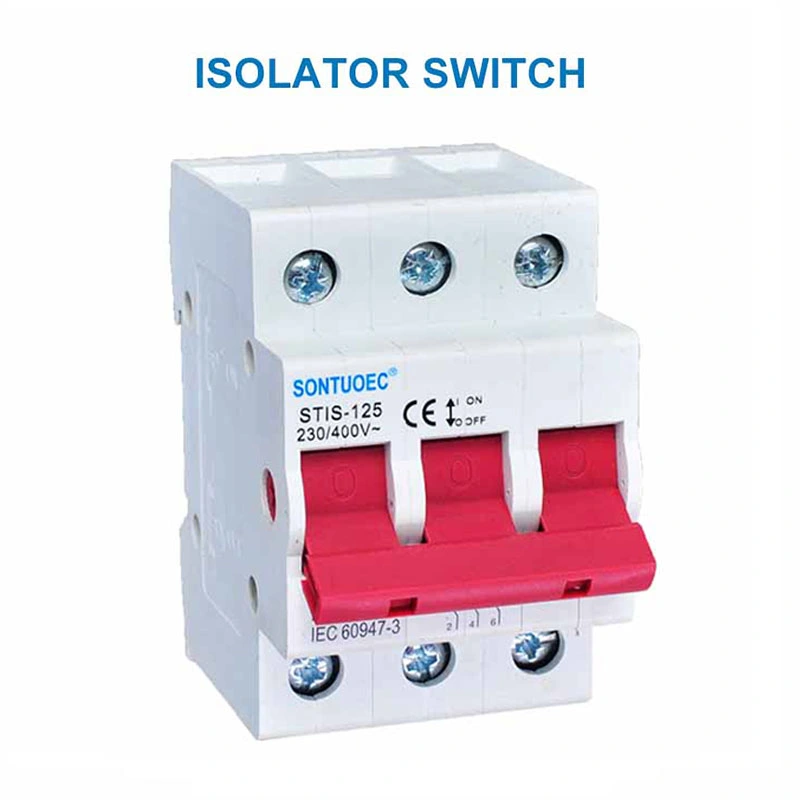

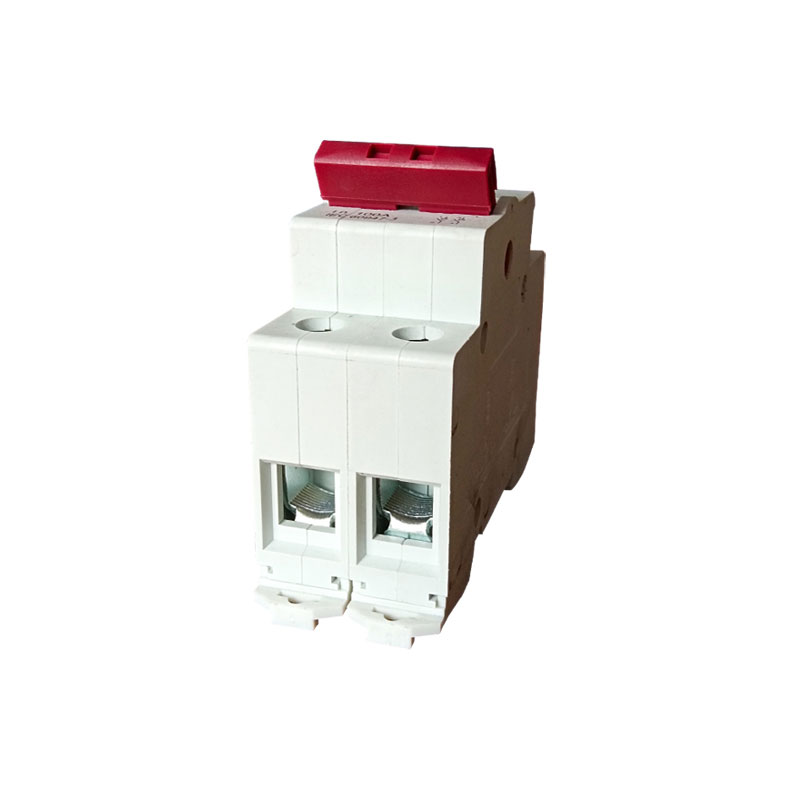

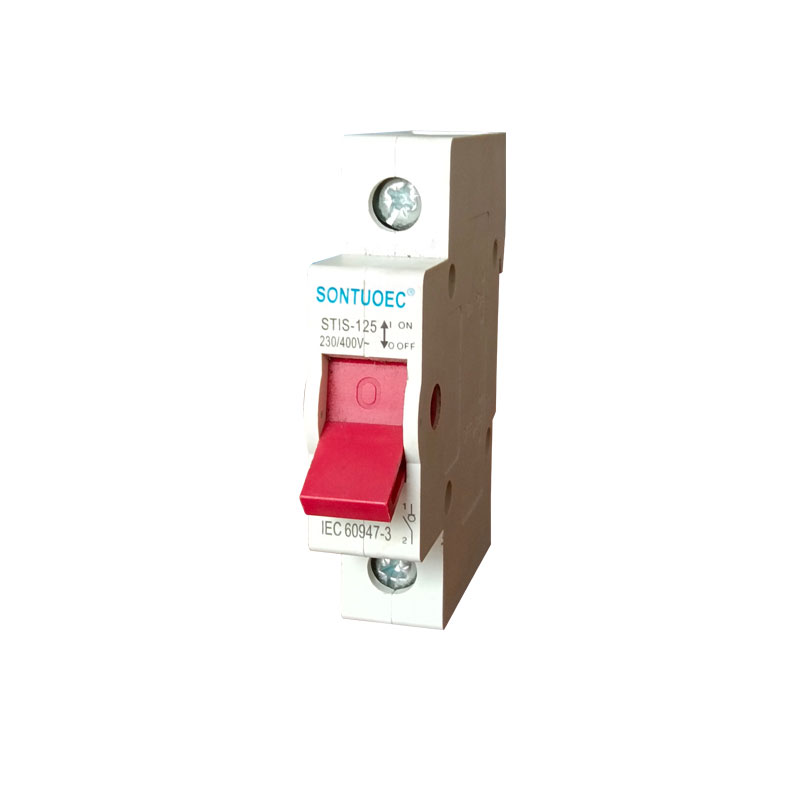

מתג מבודד STIS-125

מתג מבודד STIS-125 הם מתגים מעוצבים במיוחד המשמשים לבידוד, מחלקים או חיבור מעגלים במערכות חשמל. בדרך כלל אין לזה את היכולת לשבור זרמי עומס, אלא יכולה לחלק בבטחה ולסגור מעגלים שבהם אין עומס או מעט מאוד זרם. הפונקציה העיקרית של מתג ניתוק היא לספק נקודת ניתוק גלויה כדי להבטיח כי ניתן לגשת לבטחה ציוד חשמלי על ידי כוח אדם בעת שירותו או בדיקה.

דֶגֶם:STIS-125

שלח שאילתה

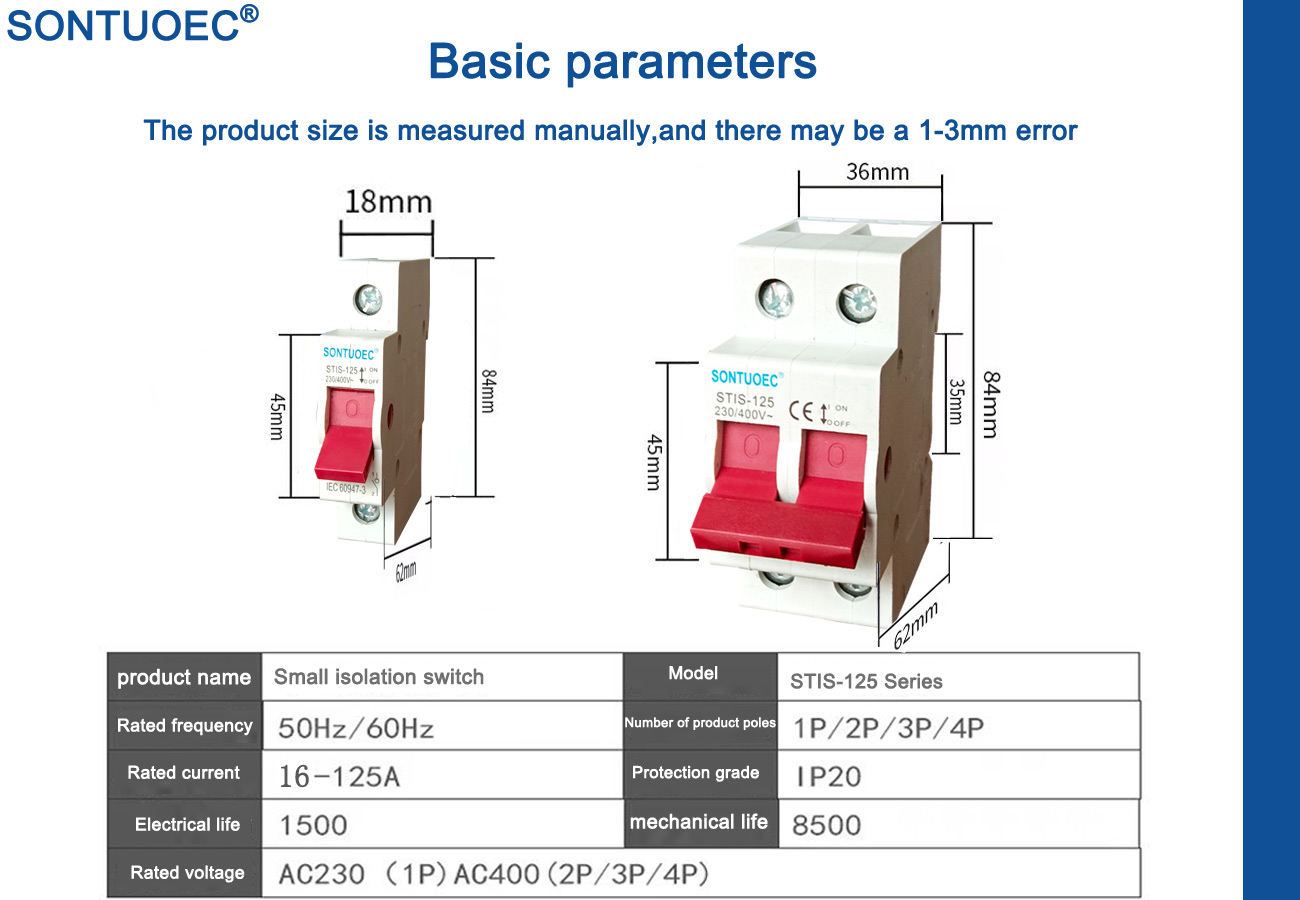

תיאור מוצר

שם המוצר

מתג מבודד STIS-125

מוֹט

1p 2p 3p 4p

דורג נוֹכְחִי

16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a

דורג מֶתַח

1P: AC230V

2p, 3p.4p: AC400V

מתח בידוד UI

690V

דורג דחף עמידה במתח (1.2/50) UIMP

6KV

דורג קצר מעגל עומד בזרם ICW

12LE/1S

דורג קצר קיבולת מעגל ICM

20LE/0.1s

עשיית דירוג ויכולת שבירת

3ie, 1.05ue, cosφ = 0.8

השתמש בקטגוריה

AC-21B, AC-22A

חַשׁמַלִי חַיִים

1500

מֵכָנִי חַיִים

8500

זיהום תוֹאַר

3

אִחסוּן טֶמפֶּרָטוּרָה

-35 מעלות צלזיוס ~ +70 מעלות צלזיוס

הַתקָנָה גוֹבַה

<2000m

מַקסִימוּם קיבולת חיווט (Nm²)

16 (20a ~ 63a)

50 (80a ~ 125a)

מַקסִימוּם הגבלת מומנט

2.0 (20a ~ 63a)

3.5 (80a ~ 125a)


מבנה ותכונות

1. מבנה:

מתג מבודד STIS-125 זמין במגוון תצורות, אך בדרך כלל כולל איש קשר קבוע ומגע מטלטלין. באמצעות מנגנון הפעלה (למשל ידית, מנוע וכו '), ניתן להעביר את המגע לפתוח או לסגור מעגל.


2. פתיחות:

תכונות בידוד גבוהות: רכיבים כמו אנשי קשר, מבודדים ובתי מתגי ניתוק עשויים בדרך כלל מחומרים מבודדים מאוד כדי להבטיח כי התנגדות הבידוד בין המעגל לקרקע גבוהה מספיק במצב המנותק.


נקודת ניתוק ברורה: כאשר מתג מבודד STIS-125 נמצא במצב מנותק, הפער בין אנשי הקשר שלו גדול מספיק כדי לספק נקודת ניתוק ברורה, מה שמקל על הצוות להכיר במצב המעגל.


קלות הפעולה: ניתוק סדרות מעוצב בדרך כלל עם מנגנון קל לניתוח המאפשר לאנשי צוות לפתוח או לסגור את המעגל בקלות.

STIS-125 Isolator SwitchSTIS-125 Isolator SwitchSTIS-125 Isolator Switch


תרחישי יישומים

ניתוק סדרות נמצא בשימוש נרחב במערכות חשמל שונות, כולל אך לא רק: מערכת חשמל: בתחנות כוח, תחנות משנה ומערכות כוח אחרות, ניתוק הסדרה משמש לבידוד, פלח או חיבור מעגלי מתח גבוה. מערכות תעשייתיות: במפעלים, במערכות מבנה אחרות, במערכת תעשייתית אחרת, במערכת הבנייה אחרת, במערכת הבנייה, בבנייה, בבנייה, בבנייה, במערכת הבנייה, במבנה. סדרות של מתגי ניתוק מותקנים בדרך כלל בתיבת ההפצה, המשמשים לשליטה על הצבת המעגל.


אמצעי זהירות לבחירה ושימוש

1. בחירה:

בבחירת מתג מבודד של סדרת STIS-125, עליכם לקחת בחשבון את המתח המדורג ואת הזרם המדורג של המעגל, את סביבת השימוש (למשל, פנים, חיצוניות, הוכחת פיצוץ וכו '), כמו גם מצב הפעולה (למשל, ידני, מנוע וכו') וגורמים אחרים.


2. תכונות לשימוש:

לפני הפעלת מתג הניתוק, וודא שהמעגל מנותק או במצב ללא עומס.

במהלך הפעולה, שימו לב לתקנות הבטיחות החשמלית הרלוונטית ונהלי ההפעלה.

בדוק ותחזק באופן קבוע את מתג הניתוק כדי להבטיח את פעולתו ובטיחותו הרגילים.
