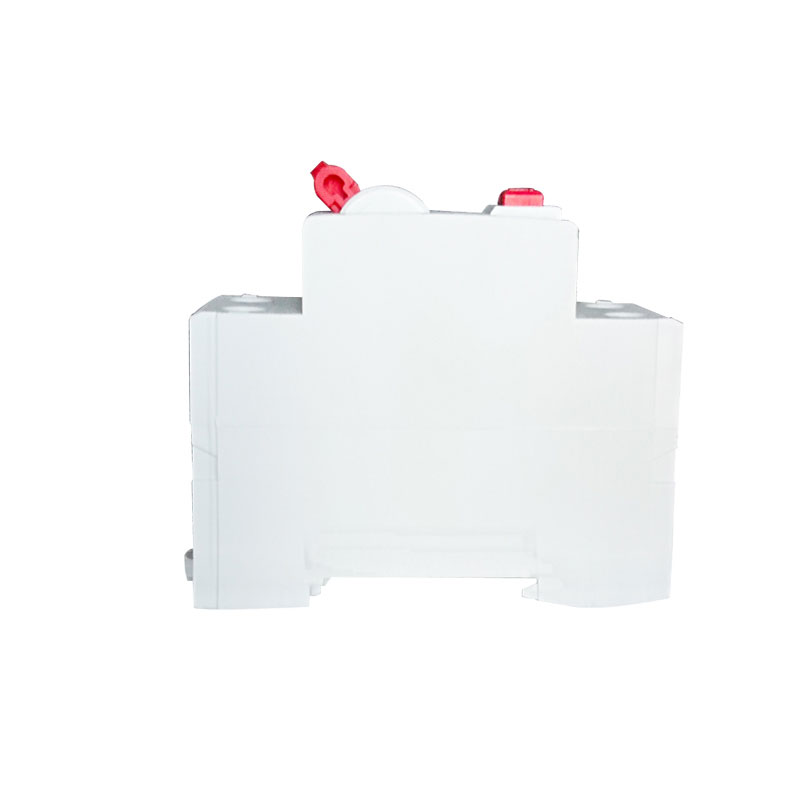

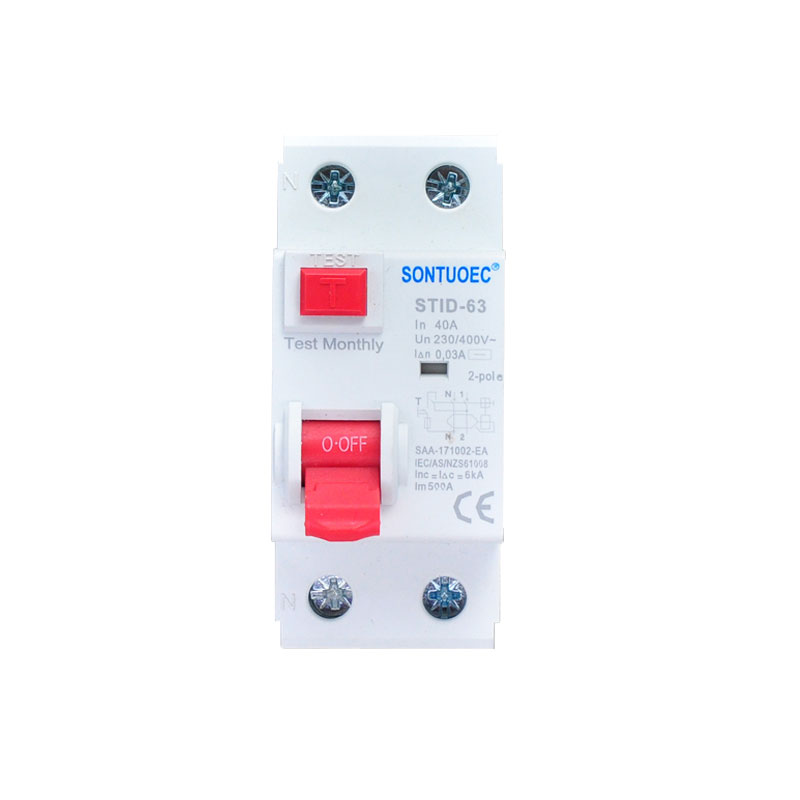

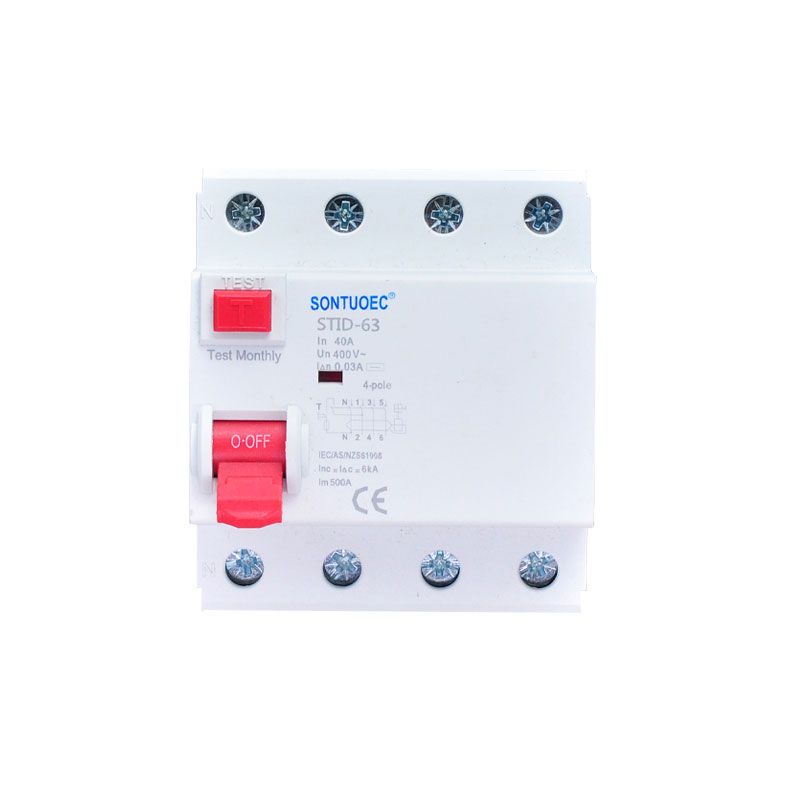

STID-63 RCCB

STID-63 RCCB, שם מלא Residual Current Circuit Breaker (STID-63 RCCB), הוא התקן בטיחות חשמלי שתוכנן במיוחד כדי למנוע שריפות חשמל ותאונות התחשמלות. הוא מנטר בעיקר את הזרם השיורי במעגל, כלומר את ההפרש בין זרם קו האש לקו האפס. כאשר ההבדל הזה (בדרך כלל נגרם על ידי דליפה) עולה על ערך מוגדר מראש, STID-63 RCCB ינתק את המעגל באופן אוטומטי תוך פרק זמן קצר מאוד, ובכך יגן על הבטיחות האישית ועל הציוד מפני נזק.

דֶגֶם:STID-63

שלח שאילתה

תיאור מוצר

מצב	סוג אלקטרו-מגנטי, סוג אלקטרוני
תֶקֶן	IEC61008-1
מאפייני זרם שיורי	א, ו-ג, ש
מוֹט	2P 4P
כושר ייצור ושבירה מדורג	500A(In=25A 40A) או 630A(In=63A)
זרם מדורג (A)	16,25,40,63א
תדר מדורג (הרץ)	50/60
מתח מדורג	AC 230(240)400(415) תדר מדורג: 50/60HZ
זרם הפעלה שיורי מדורג I/n(A)	0.03, 0.1, 0.3, 0.5;
זרם שיורי שאינו פועל מדורג I no	0.5I n
זרם קצר חשמלי מותנה מדורג Inc	6KA
קצר חשמלי שיורי מותנה מדורג Current I Ac	6KA
מעמד הגנה	IP20
על מסילת DIN סימטרית 35 מ"מ הרכבה ללוח

הפונקציות העיקריות של STID-63 RCCB

הגנה מפני דליפות: תפקיד הליבה של STID-63 RCCB הוא לזהות זרם שיורי במעגל ולנתק במהירות את המעגל כאשר מזוהה דליפה. זרמים שיוריים נגרמים בדרך כלל על ידי בידוד ציוד פגום, חוטים שבורים או התחשמלות אנושית.

הגנת בטיחות אישית: על ידי ניתוק מהיר של מעגל הדליפה, STID-63 RCCB יכול למנוע ביעילות תאונות התחשמלות ולהגן על חיי הצוות.

מניעת שריפה חשמלית: דליפה של חשמל עלולה להוביל להתחממות יתר של המעגל, שבתורה עלולה להוביל לשריפה, ופונקציית הניתוק המהיר של STID-63 RCCB עוזרת למנוע שריפות חשמליות כאלה.

עקרון הפעולה של STID-63 RCCB

ה-STID-63 RCCB מכיל שנאי זרם שייר פנימי לזיהוי זרם השייר במעגל. כאשר הזרם השיורי חורג מערך מוגדר מראש, השנאי מפעיל את מנגנון השחרור בתוך STID-63 RCCB, מה שגורם לו לנתק במהירות את המעגל.

1. שנאי זרם שארית: לרוב מדובר בליבת ברזל בצורת טבעת העוטפת את האש ואפס חוטי המעגל. כאשר יש חוסר איזון של זרם בין חוטי האש לאפס (כלומר יש זרם שיורי), השנאי חש בחוסר איזון זה ויוצר שטף מגנטי.

2.מנגנון טריפ: כאשר השנאי מזהה זרם שיורי העולה על ערך מוגדר מראש, הוא מפעיל את מנגנון הכריתה. מנגנון המעידה עשוי להיות אלקטרומגנט, קפיץ מכני או סוג אחר של מנגנון המשמש לניתוק מהיר של המעגל.

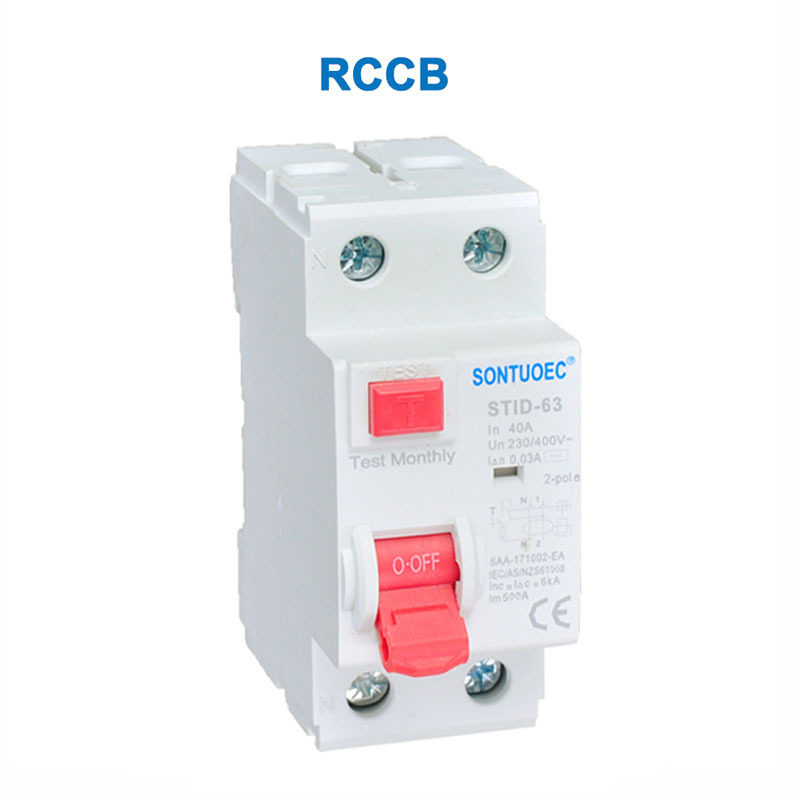

STID-63 RCCB

תכונות של STID-63 RCCB

רגישות גבוהה: STID-63 RCCB יכול לזהות במהירות זרם דליפה קטן ולנתק את המעגל תוך זמן קצר מאוד.

אמינות גבוהה: לאחר בדיקות והסמכה קפדניות, ל-STID-63 RCCBs יש אמינות ויציבות גבוהה ויכולים לפעול ביציבות לאורך זמן.

קל להתקנה ולתחזוקה: STID-63 RCCB מאמץ בדרך כלל עיצוב מודולרי, קל להתקנה ולתחזוקה.

מגוון רחב של הגנה: STID-63 RCCBs מתאימים למגוון רחב של מערכות חשמל, כולל מגורים, מסחר ותעשייתי.

תרחישי יישום של STID-63 RCCB

STID-63 RCCBs נמצאים בשימוש נרחב במצבים בהם יש צורך במניעת פציעה אישית ושריפות חשמל הנגרמות כתוצאה מדליפת חשמל. לְדוּגמָה:

1. מערכת חשמל למגורים: בבית מגורים, מותקנים RCCB STID-63 בדרך כלל בתיבת החלוקה הראשית או קופסת החלוקה הסניפית כדי להגן על המעגלים החשמליים של כל המגורים או אזור מסוים.

2. מערכות חשמל מסחריות: במבנים מסחריים, ניתן להשתמש ב- STID-63 RCCBs כדי להגן על מעגלים במשרדים, חנויות, מסעדות ובמקומות אחרים.

3. מערכות חשמל תעשייתיות: באזורי תעשייה, STID-63 RCCBs משמשים בדרך כלל להגנה על מעגלים קריטיים כגון קווי ייצור, ציוד מכני ומערכות בקרה.
