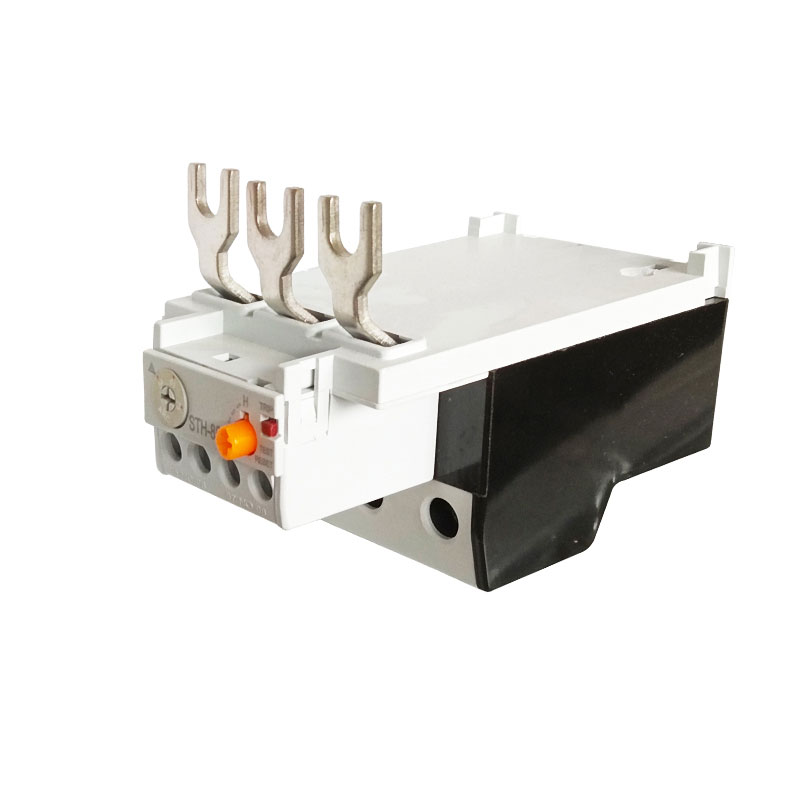

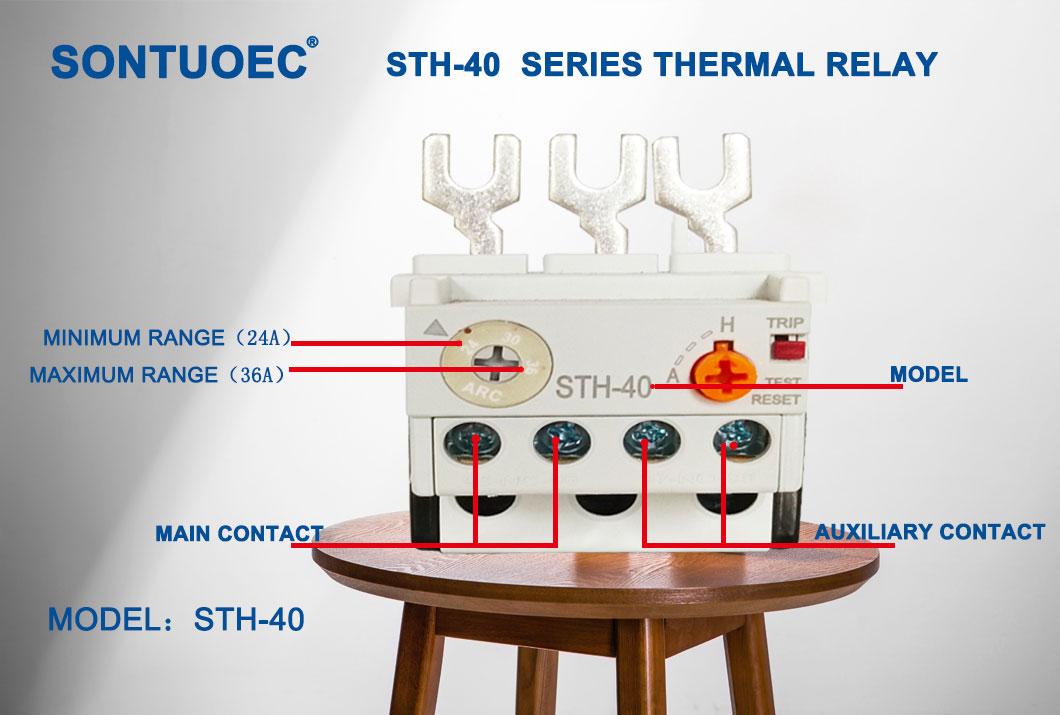

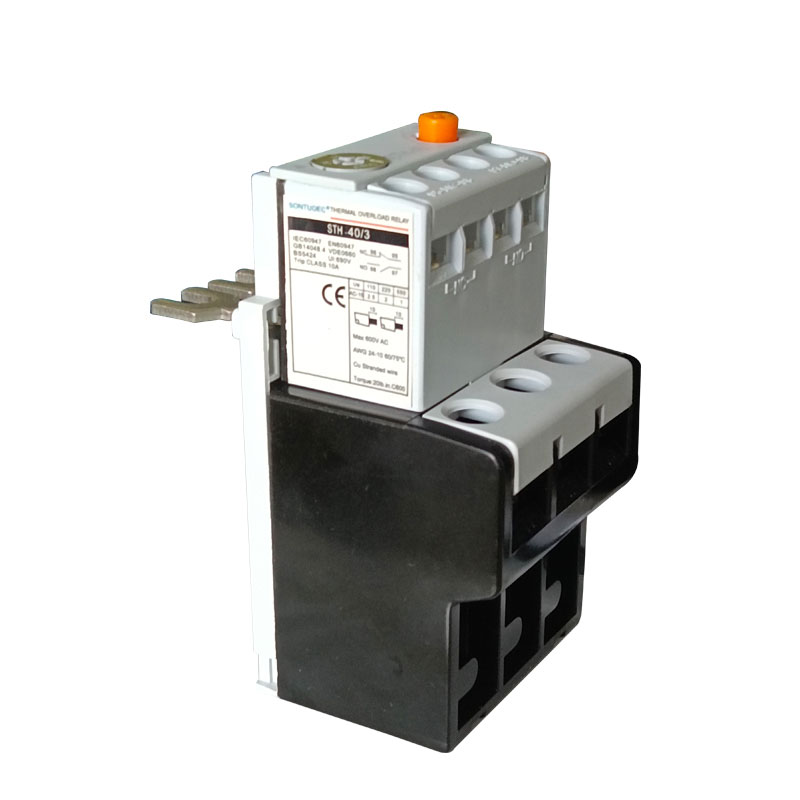

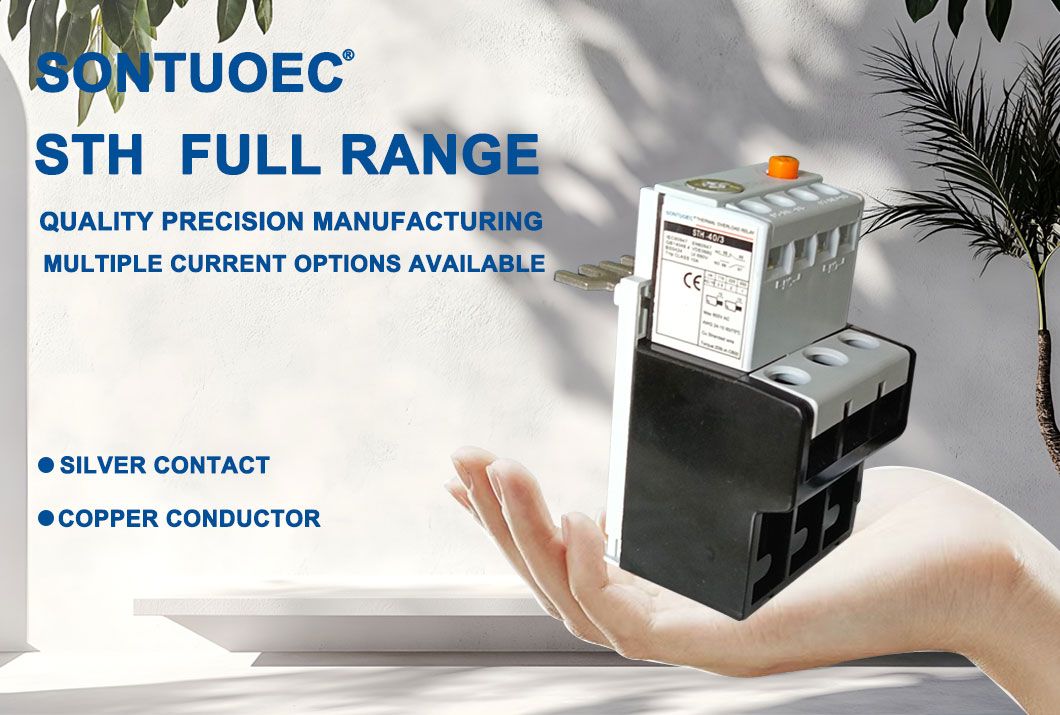

ממסר עומס יתר של STH-40

פרמטר טכני עיקרי:

פונקציות עיקריות

הגנה על המנוע: הפונקציה העיקרית של ממסר העומס התרמי היא למנוע פגום של המנוע כתוצאה מעומס יתר. כאשר העמוס יתר על המידה, ממסר העומס התרמי ינתק את אספקת החשמל בזמן כדי למנוע את שריפת המנוע בגלל התחממות יתר.

הגנה על קווי חשמל: בנוסף להגנה על המנוע, ממסר העומס התרמי יכול גם להגן על קווי החשמל. כאשר המנוע עומס יתר על המידה, הזרם שלו יגדל, מה שעלול להוביל להתחממות יתר ולהתמוס של קווי חשמל. על ידי איתור השינוי בזרם, ממסר העומס התרמי קובע אם קו הכוח עומס יתר ומנתק את ספק הכוח במידת הצורך.

שפר את הבטיחות של מערכת הכוח: ממסר עומס יתר תרמי יכול למנוע ביעילות את הנזק של קו המנוע והחשמל, ובכך להפחית את קצב הכישלון של מערכת הכוח ולשפר את הבטיחות של מערכת הכוח.

עקרון הפעולה

עקרון ההפעלה של ממסר העומס התרמי מבוסס בעיקר על האפקט התרמי הנוכחי ותכונות חישת הטמפרטורה של הבימטל. כאשר עומס יתר מתרחש במנוע, הזרם גדל, וגורם ליצירת חום רב יותר באלמנט החימום של ממסר העומס התרמי. חום זה מועבר ל- Bimetal, המתכופף כשהוא מחומם מכיוון שהוא עשוי משני סגסוגות עם הבדלים גדולים במקדמים של התרחבות ליניארית. כאשר הבימטל מתכופף במידה מסוימת, הוא יפעיל את הסליל האלקטרומגנטי שיש למלא, מה שבתורו יניע את המגעים לפעול ולנתק את אספקת החשמל של המנוע.

היקף היישום

 ממסר עומס יתר תרמי משמש בדרך כלל במעגלים עם AC 50Hz, מתח בידוד מדורג של 660V וזרם של 0.1 ~ 630A, ומשמש בעיקר להגנה מפני הפסקת יתר והגנת הפסקות של מנועי AC תלת פאזיים. זה יכול לשמש גם ליצירת מתנע עם מגע AC מותאם כדי לספק הגנה מקיפה למנוע.

תכונות מוצר

מבנה פשוט: ממסר עומס יתר תרמי זה בדרך כלל מאמצת תכנון מבני פשוט יחסית, מה שמקל על התקנה ושימוש.

תוכלות מלאה: בנוסף לפונקציית הגנת העומס הבסיסי, יש לו גם את הפונקציות של הגנת הפסקות שלבים ופיצוי טמפרטורה.

עלות נמוכה: בהשוואה למכשירים אחרים להגנה על מנוע, מחיר ממסר העומס התרמי נמוך יחסית, מה שמקטין את עלות הרכישה של המשתמשים.

ביצועי פעולה יציבים: מכיוון שהיא מאמצת את Bimetal כאלמנט הרגיש, ביצועי התפעול שלו יציבים ואמינים.
