מגע STC-D AC

מגע STC-D AC הוא רכיב חשמלי המשמש לשליטה מרחוק ולעתים קרובות להפעיל או לכבות מעגלי AC. הוא משמש בעיקר לפתיחה ובקרה של מעגלים במערכות חשמל חשמליות ולשלט רחוק של מנועים, תאורה ועומסים חשמליים אחרים באוטומציה תעשייתית. מגע זרם (AC), כלומר מגע STC-D AC, הוא ציוד בקרה חשמלי חשוב, הממלא תפקיד בלתי ניתן להחלפה בתחום מערכת הכוח החשמלי ואוטומציה תעשייתית.

דֶגֶם:STC-D

שלח שאילתה

תיאור מוצר

סוּג		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
מדורג זרם עבודה (א)	AC3	9	12	18	25	32	40	50	65	80	95
מדורג זרם עבודה (א)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
דירוגי סטנדרטייל של תלת פאזי מוטורס 50/60 הרץ Incategory AC-3	220/230 וולט	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 וולט	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
זרם חום מדורג (א)		20	20	32	40	50	60	80	80	125	125
חיי חשמל	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
חיי חשמל	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
חיים מכניים (x104)		1000	1000	1000	1000	800	800	800	800	600	600
מספר אנשי הקשר	3p+לא					3p+nc+no
מספר אנשי הקשר	3p+nc					3p+nc+no

מבנה ועיקרון עבודה

מבנה: מגע STC-D AC מורכב בעיקר ממערכת אלקטרומגנטית (כולל ליבת ברזל, סליל וטבעת מעגל קצר וכו '), מערכת קשר (כולל קשר עיקרי ומגע עזר) ומכשיר כיבוי קשת.

עקרון עבודה: כאשר סליל המגע של STC-D AC מופעל אנרגיה, ליבת הברזל מייצרת שדה מגנטי, שמושך את הצבאות ומניע את המגעים לפעולה, כך שהמגעים העיקריים ומגעי העזר סגורים או מנותקים, ובכך שולטים על המעגל. מכשיר כיבוי קשת משמש לכיבוי הקשת כאשר המגעים מנותקים כדי להגן על אנשי הקשר מפני נזק.

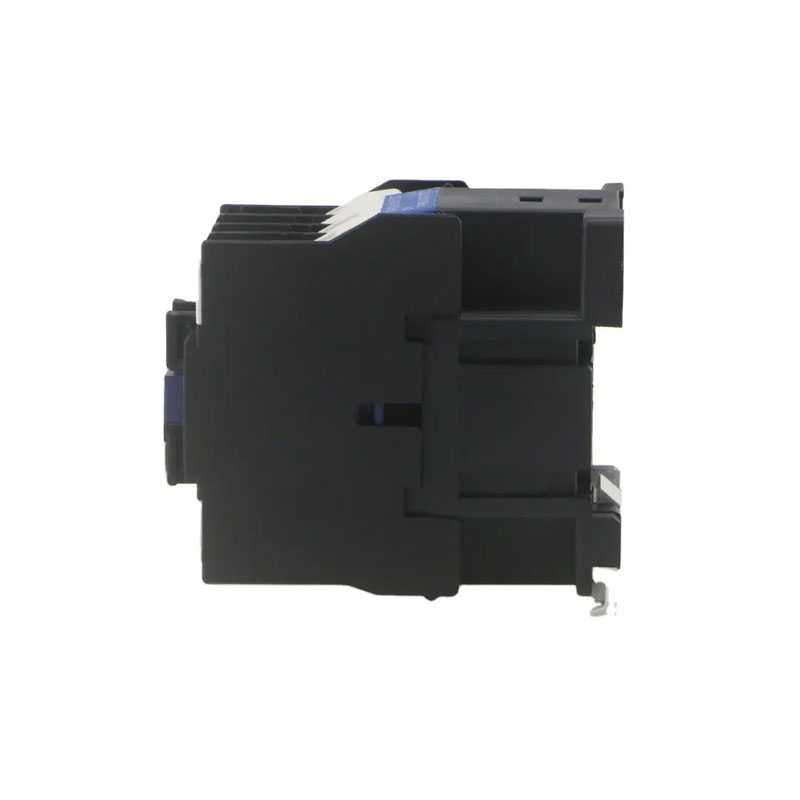

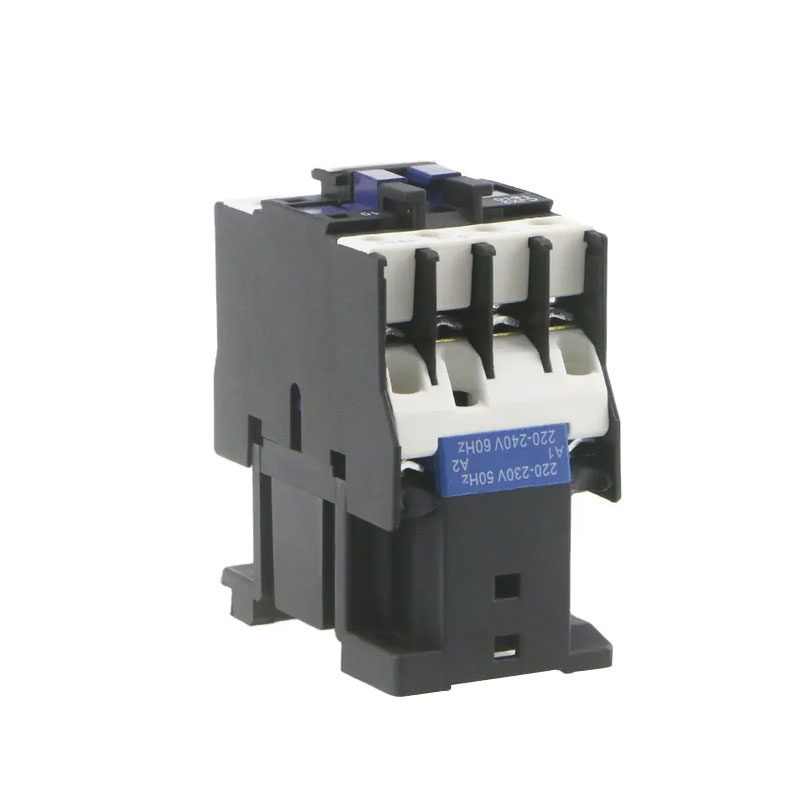

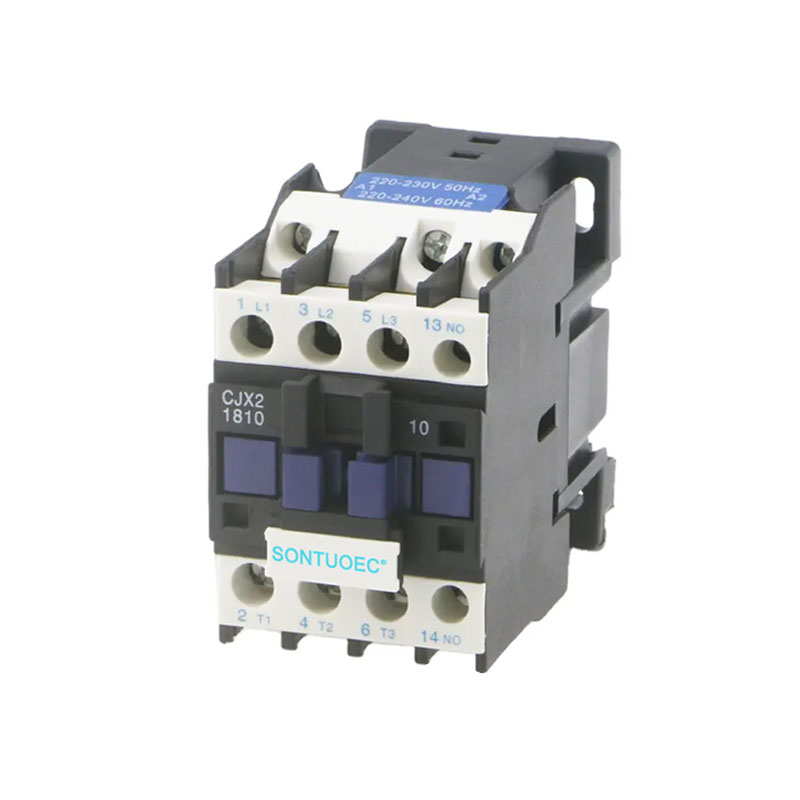

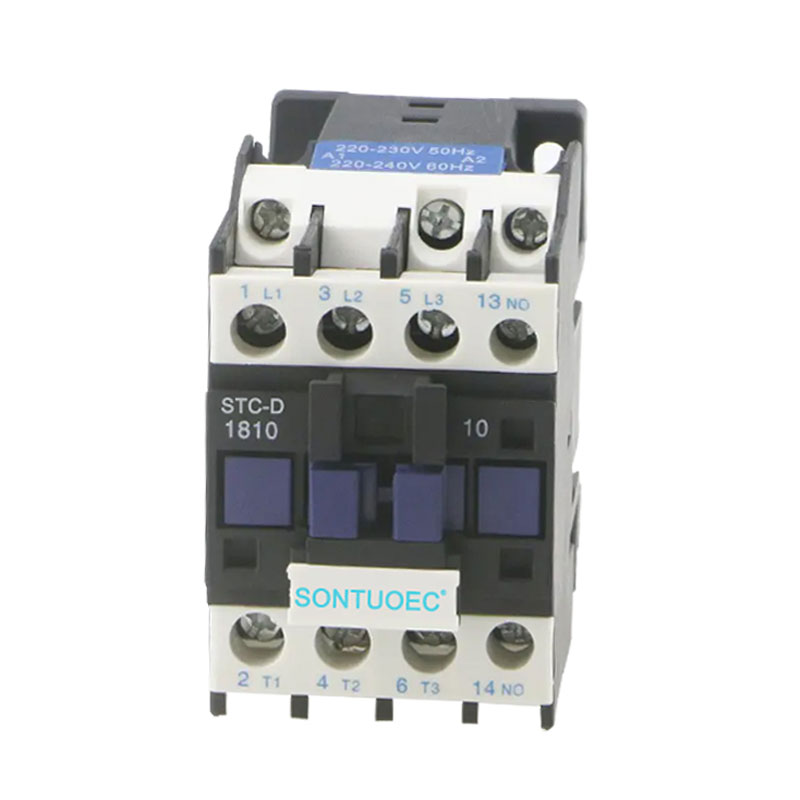

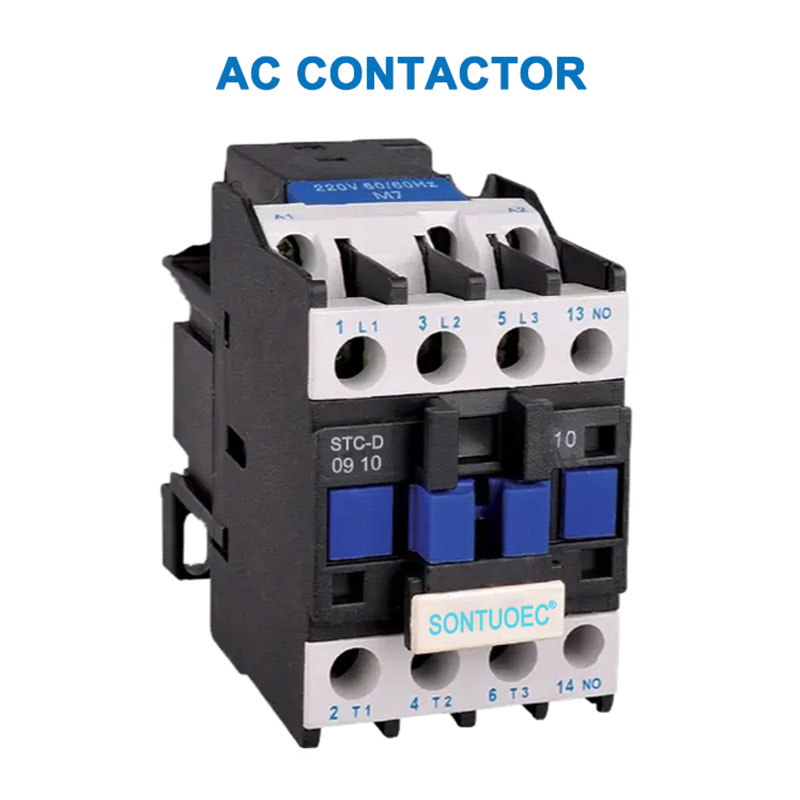

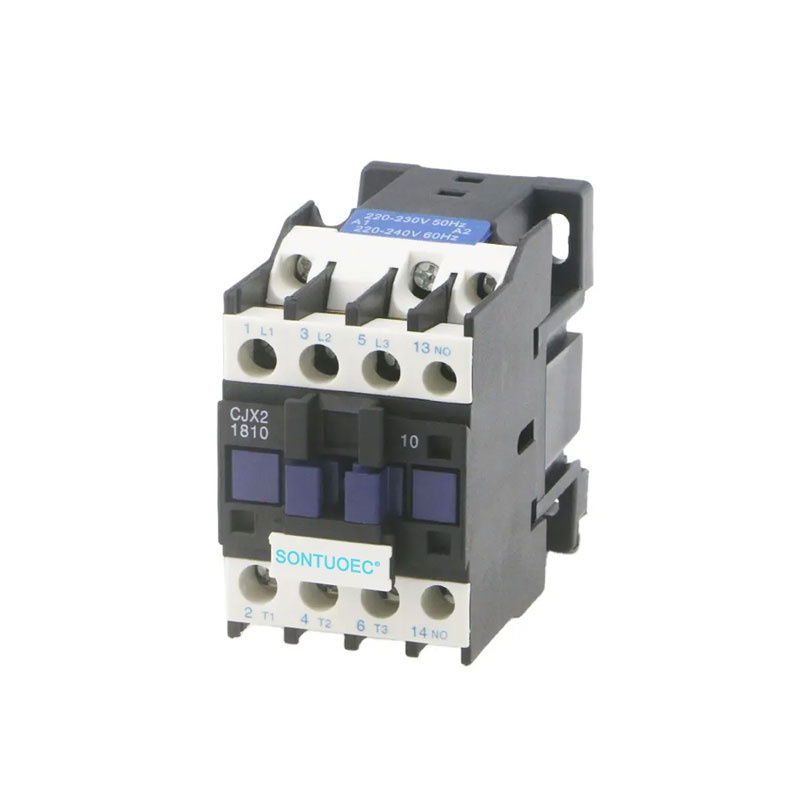

STC-D AC Contactor

סוגים ומאפיינים

1. סוגים:

ניתן לסווג אנשי מגעים של STC-D AC למגוון סוגים על פי השימוש והביצועים שלהם, כמו אנשי קשר תעשייתיים, בניינים ומגעים ביתיים. דגמים נפוצים כוללים סדרות CJ (למשל סדרת CJX2, סדרת CJ20, סדרת CJT1) וכן מוצרי סדרה של ABB, Siemens, שניידר ומותגים אחרים.

2. פתיחות:

עבודה אמינה: אנשי מגעים של STC-D AC הם בעלי אמינות ויציבות גבוהה לעבודה, ויכולים לעמוד בזרמים ומתח גדול.

ביצועים יציבים: מערכת המגע שלה עשויה מחומרים באיכות גבוהה עם מוליכות חשמלית טובה ועמידות בפני שחיקה בטמפרטורה גבוהה.

תחזוקה נוחה: למגעים של STC-D AC יש מבנה קומפקטי וקל להתקנה ולתחזוקה.

תרחישי יישומים

למגעים של STC-D AC יש מגוון רחב של יישומים במערכות חשמל, אוטומציה תעשייתית, מבנה וחשמל בית. לדוגמה, במערכת החשמל ניתן להשתמש בה כדי לשלוט על היפוך ההתחלה והכיוון של המנוע; באוטומציה תעשייתית ניתן להשתמש בו כדי לשלוט על תחילת ההתחלה של ציוד חשמלי שונים בקו הייצור; בבניין ובחשמל הבית, ניתן להשתמש בו כדי לשלוט על הציוד/כיבוי, כמו תאורה ומיזוג אוויר.
