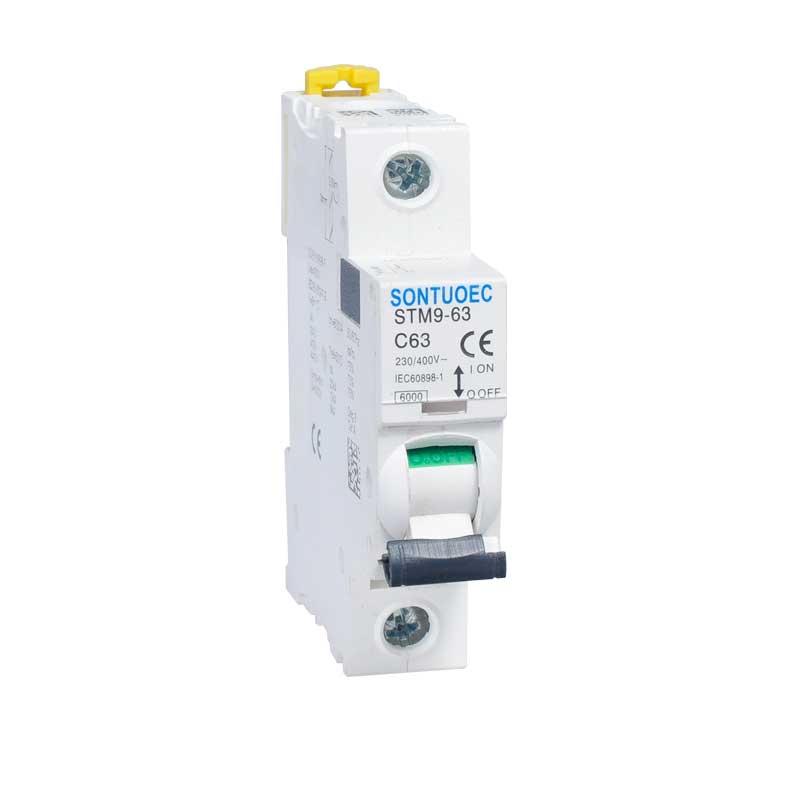

מפסק חכם הוא מכשיר להגנה על חשמל בעלת ביצועים גבוהים, המשמש בעיקר להגנה על ציוד חשוב במערכת החשמל מפני נזק הנגרם כתוצאה מקצר, עומס יתר או תנאים חריגים אחרים. הוא משלב את פונקציית ההגנה של מפסק מסורתי עם טכנולוגיה אינטליגנטית מודרנית כדי לממש ניטור בזמן אמת אחר מעמד המעגל, שליטה חכמה ותקשורת מרחוק.
|
|
IEC/EN 60898-1 |
|
חַשׁמַלִי |
זרם מדורג ב |
A |
1,2,4,610,16,20,25,32,40,50,63A |
פולנים |
P |

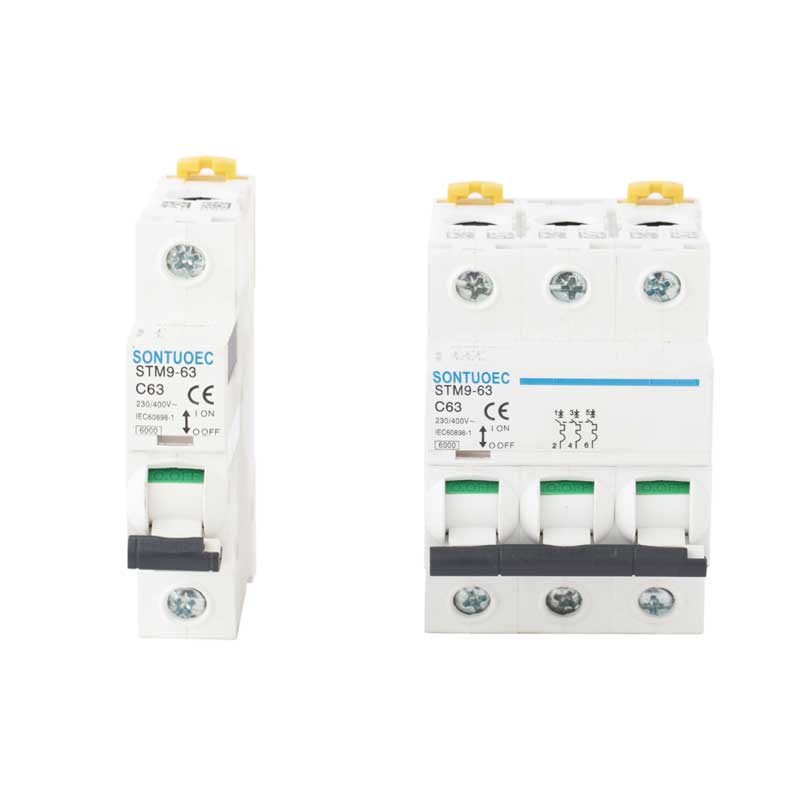

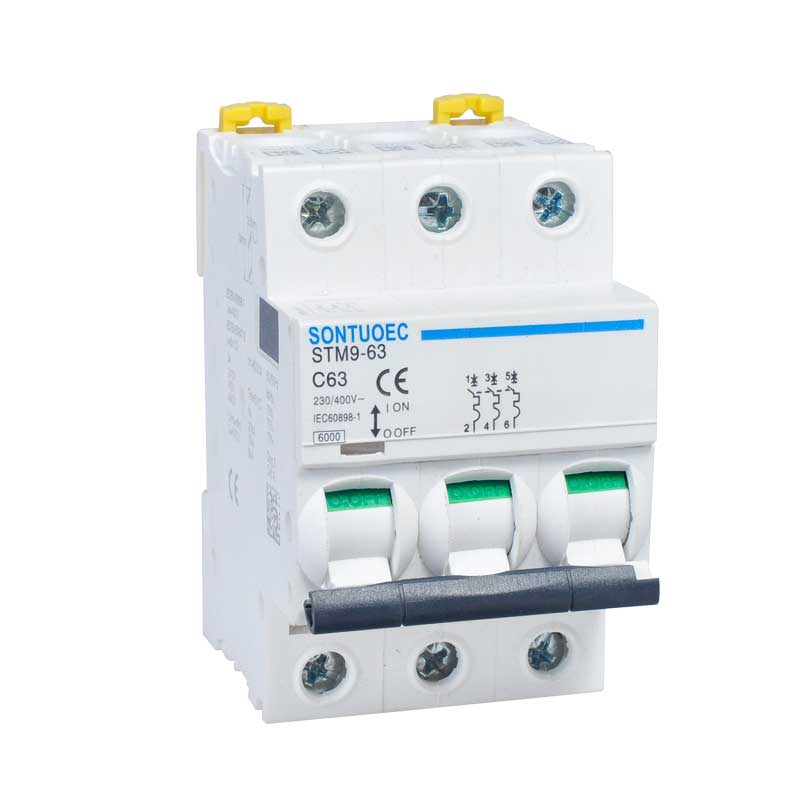

1p, 2p, 3p, 4p |
|
Ue מתח מדורג |
V |
AC 240/415 |
|
ממשק ממשק מתח בידוד |
V |
500 |
|
תדירות מדורגת |
הרץ |
50/60 |
|
יכולת שבירת דירוג |
A |
6000, 10000 א |
|
הדחף המדורג לעמוד מתח (1.2/50) uimp |
V |
4000 |
|
מתח בדיקה דיאלקטרי ב- ind.freq. עבור דקה אחת |
KV |
2 |
|
תואר זיהום |
|
2 |
|
שחרור תרמו-מגנטי מְאַפיֵן |
|
B, c, d |
|
מֵכָנִי |
חיי חשמל |
t |
4000 |
חיים מכניים |
t |
10000 |
|
תואר הגנה |
|
IP20 |
|
טמפרטורת הפניה להגדרת |
ºC |
30 |
|
טמפרטורת הסביבה |
ºC |
-5 ~+40 (יישום מיוחד בבקשה עיין בתיקון פיצוי טמפרטורה) |
|
טמפרטורת אחסון |
ºC |
-25 ~+70 |
|
הַתקָנָה |
סוג חיבור מסוף |
|
סרגל אוטובוס מסוג כבלים/סיכה |
גודל מסוף למעלה/תחתון לכבל |
MM2 |
25 |
|
AWG |
18-3 |
||
גודל תרמי למעלה/תחתון עבור סרגל האוטובוס |
MM2 |
25 |
|
AWG |
18-3 |
||
הידוק מומנט |
N*m |
2 |
|
In-lbs |
18 |
||
הַרכָּבָה |
|
על Din Rail EN 60715 (35 מ"מ) באמצעות של מכשיר קליפ מהיר |
|
קֶשֶׁר |
|
מלמעלה ומתחת |
הגנה על מעגל קצר: כאשר מתרחש קציר קצר במערכת החשמל, מפסק החכם יכול לנתק במהירות את הזרם כדי להגן על הציוד מפני נזק. הגנה על העמלה: כאשר הזרם במעגל עולה על הערך המדורג, מפסק החכם ינתק אוטומטית את המעגל, וימנע את הפגום של הציוד בגלל עומס יתר.
ניטור וניתוח נתונים בזמן אמת: דרך חיישני המובנים והאלגוריתמים החכמים, מפסק חכמים יכול לפקח על מצב המעגל בזמן אמת, לאסוף ולנתח את הנתונים ולספק תמיכה בהחלטה לתפעול האופטימלי של מערכת הכוח. השלטון ותקשורת: מפסק חכם תומך בתפקודים של שליטה מרחוק ותקשורת, המאפשרת למשתמשים לפקח באופן מרחוק את הסטטוס, מתאימים לאבחני הגנה או על פרמטרים אחרים.
ממשק דיגיטלי: מפסק חכם יש ממשק דיגיטלי, שיכול להעביר מידע על מיקום, מידע על סטטוס, פקודות פריצה וסגירה וכו 'דרך הרשת, ומבין העברה מהירה ושיתוף מידע.
זיהוי והתאמה אינטליגנטית: כאשר המערכת נכשלה, מפסק החכם יכול לזהות אוטומטית את סוג התקלה ולהתאים את הפרמטרים של מנגנון ההפעלה כדי להשיג את מאפייני התנועה התואמים למצב העבודה הנוכחי, ומבטיחים ניתוק מהיר ומדויק של זרם התקלה.
אמינות גבוהה: המפסק החכם מיוצר עם טכנולוגיה וחומרים מתקדמים, שיש להם אמינות ויציבות גבוהים, ויכול לפעול ביציבות במשך זמן רב תחת סביבת העבודה הקשה.
