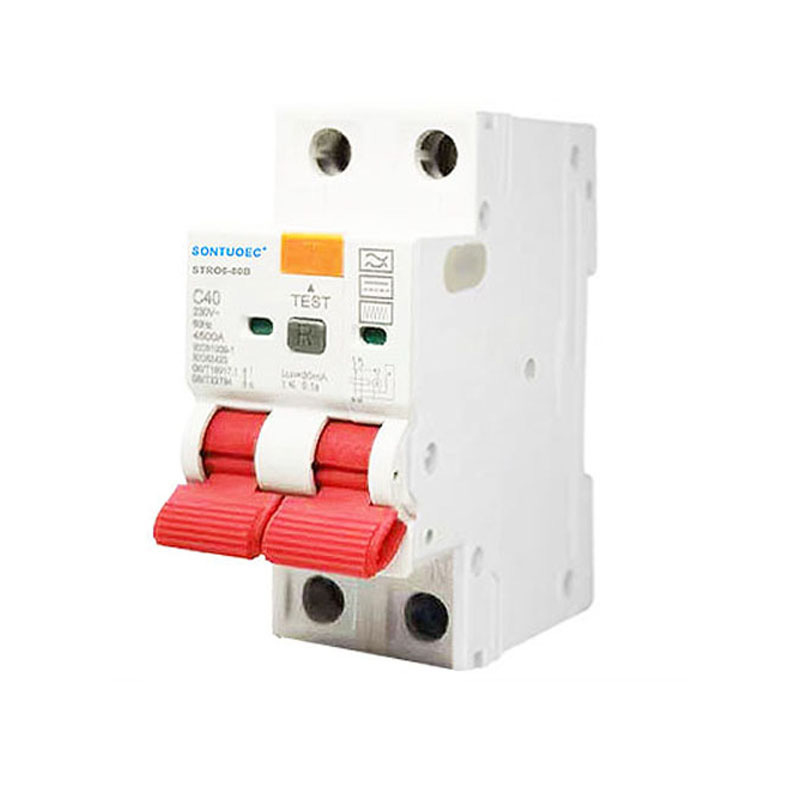

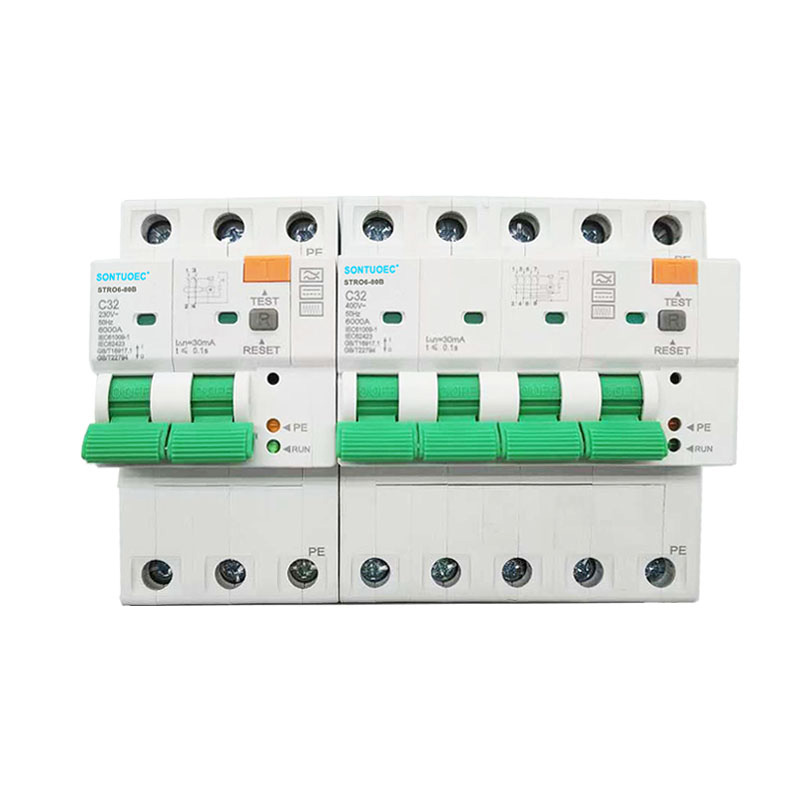

RCBO B דגם 2P 4P מפסק זרם שיורי

Sontuoec הם אחד הספקים/ היצרנים הסיניים RCBO B Model 2P 4P דגם מפסק זרם זרם נוכחי מעובד על סוג A ובנוסף עבור זרמים נשארים DC חלקים, זרמי DC שיוריים העשויים לנבוע מתקן מעגלים וזרמים נשארים בתדירות גבוהה. בדרך כלל הוא משמש בתחום תחנת הטעינה, מכשירים ומכשירים רפואיים, בקרים וכונני מהירות משתנים, מטעני הבלילה והממירים (DC) ... STRO6-80B נכתב בתקן IEC/EN61009-1 ו- IEC/EN62423.

דֶגֶם:STRO6-80B

שלח שאילתה

תיאור מוצר

מפרט:

חַשׁמַלִי תכונה	תֶקֶן		IEC/61009-1; ו- IEC/EN62423
	סוג (צורת גל של דליפת כדור הארץ חש)		B (סוג אלקטרוני)
	זרם מדורג ב	A	6,10,16,20,25,32,40,63,80A
	פולנים	P	1p+n, 3p+n
	Ue מתח מדורג	V	IP+N: 230/240V; 3P+N: 400/415V
	רגישות מדורגת i n	A	0.03,0.1,0.3
	ממשק ממשק מתח בידוד	V	500
	דורג ייצור שיורי ו	A	500 (ב = 25A/40A)
	קיבולת שבירת אני m	A	630 (ב = 63 א)
	זרם קצר במעגל I C	A	10000
	נתיך SCPD	A	10000
	לשבור זמן תחת i n	s	≤0.1
	תדירות מדורגת	הרץ	50
	דחף מדורג עומד בפני מתח (1.2/5.0) UIMP	V	4000
מכניקאי תכונות	מתח בדיקה דיאלקטרי ב- Ind. פרד. למשך 1 דקות	KV	2.5
	תואר זיהום		2
	חיי חשמל		2000
	מכניקאי IIFE		10000

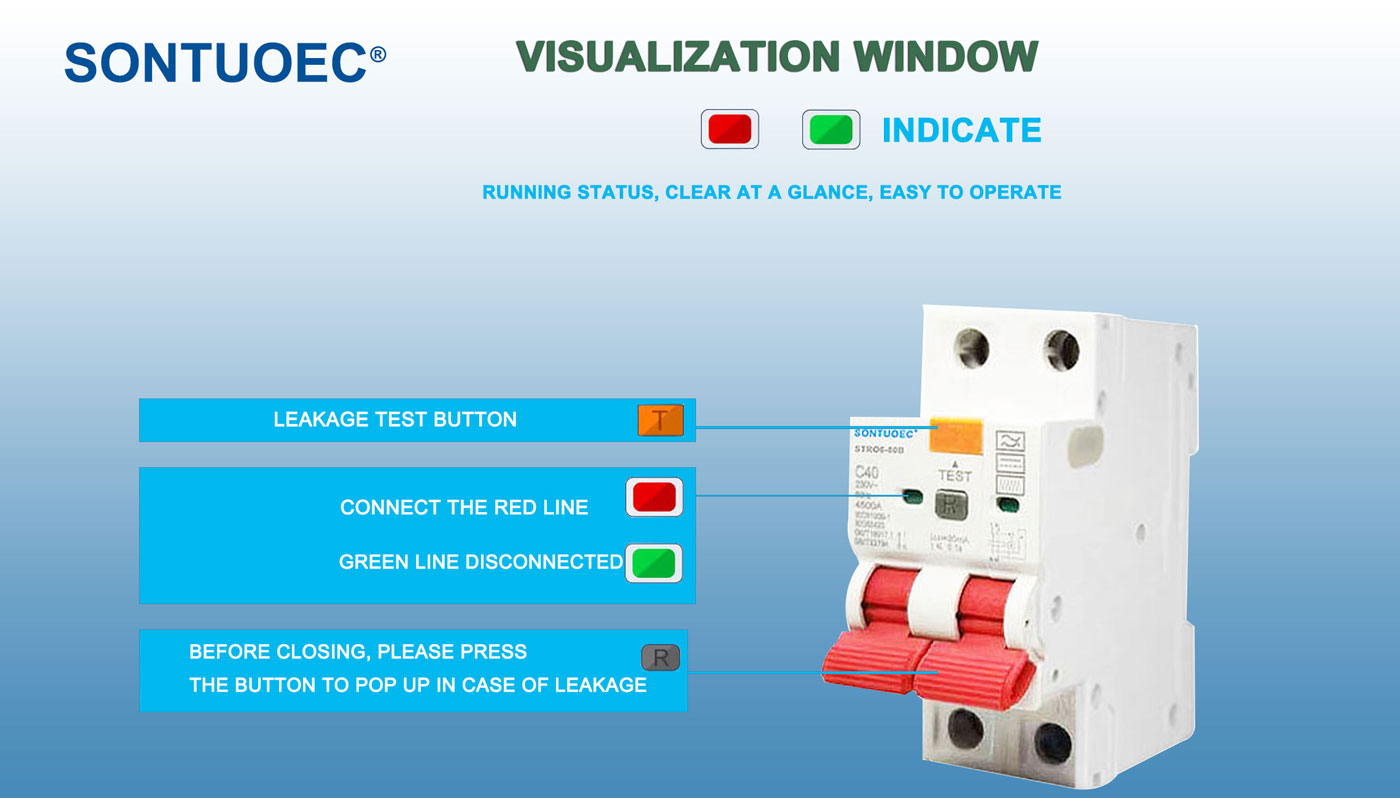

	מחוון זרם תקלה		כֵּן
	תואר הגנה		IP20
	טמפרטורת הסביבה (עם ממוצע יומי 35)	ºC	-40 ~+55 מעלות צלזיוס
	טמפרטורת אחסון	ºC	-40 ~+70 מעלות צלזיוס

RCBO STRO6-80B ישנם מספר פונקציות עיקריות כדלקמן

הגנת עומס יתר: כאשר הזרם במעגל חורג מהערך המדורג של ה- RCBO STRO6-80B, הוא ינתק אוטומטית את המעגל בפרק זמן מוגדר כדי למנוע התחממות יתר של המעגל והציוד, ובכך להימנע מאש ונזק.

הגנת הקצר: כאשר מתרחש קצר מעגל במעגל, ה- Stro6-80B RCBO יחתוך במהירות את המעגל כדי למנוע מזרם הקצר לגרום נזק קשה למעגל ובציוד.

הגנת דליפה: ה- Stro6-80B RCBO מסוגל לאתר זרם שיורי (כלומר, זרם דליפה) במעגל. כאשר הזרם הנותר עולה על סף הקבוע, מפסק הזרם הנותר RCBO B 2P 4P יכרת את המעגל בפרק זמן קצר מאוד למניעת תאונות חשמל ושריפות חשמל.

עקרון התפעול של Stro6-80b RCBO

ה- Stro6-80B RCBO מכיל גלאי טיול מגנטי תרמי פנימי (לעומס יתר והגנת קצרים) וגלאי זרם שיורי (להגנת דליפה). כאשר הזרם או הזרם הנותר במעגל אינו תקין, החלוץ המקביל מפעיל את מנגנון ההפעלה של ה- Stro6-80b RCBO, מה שהופך אותו במהירות לנתק את המעגל.

1. משולש מגנטי תרמי: הוא משתמש בחום והשדה המגנטי שנוצר כאשר הזרם עובר דרך המוליך כדי להפעיל את השערה. כאשר הזרם גבוה מדי, המוליך מתחמם ומייצר שדה מגנטי, וגורם לבימטל בתוך החלוץ המגנטי התרמי להתכופף או למגנט כדי למשוך את ליבת הברזל, ובכך מפעיל את מנגנון הפעלה.

2. גלאי זרם נוכחי: הוא משתמש בשנאי זרם רצף אפס כדי לאתר את הזרם הנותר במעגל. כאשר הזרם הנותר עולה על סף הקבוע, גלאי הזרם הנותר ישלח אות למנגנון ההשלכה לניתוק המעגל.

מאפיינים של Stro6-80B RCBO

שילוב רב-פונקציונלי: ה- STRO6-80B RCBO משלב עומס יתר, קציר מעגל והגנה על דליפה, ומפשט את התכנון וההתקנה של מערכות חשמל.

רגישות גבוהה: Stro6-80B RCBOs יכולים לאתר במהירות ולנתק זרמים לא תקינים ושוררים במעגל, ולספק הגנה אמינה.

קל להתקנה ולתחזוקה: Stro6-80B RCBOs בדרך כלל מודולריים להתקנה ותחזוקה קלה.

בטיחות גבוהה: RCBOs Stro6-80b נבדקים ומוסמכים בקפדנות לבטיחות ואמינות גבוהה כדי להבטיח הפעלה בטוחה של מערכות חשמל.

תרחישי יישומים של Stro6-80B RCBO

Stro6-80B RCBOs נמצאים בשימוש נרחב במערכות חשמל במגזרים למגורים, מסחריים ותעשייתיים, במיוחד אלה הדורשים עומס יתר בו זמנית, קציר מעגל ואדמה. בדרך כלל הם מותקנים בתיבות חלוקה, ממתקים או ארונות בקרה כדי להגן על מעגלים וציוד מפני נזק הנגרם כתוצאה מזרם ומתח לא תקין, וכדי למנוע התחשמלות.
