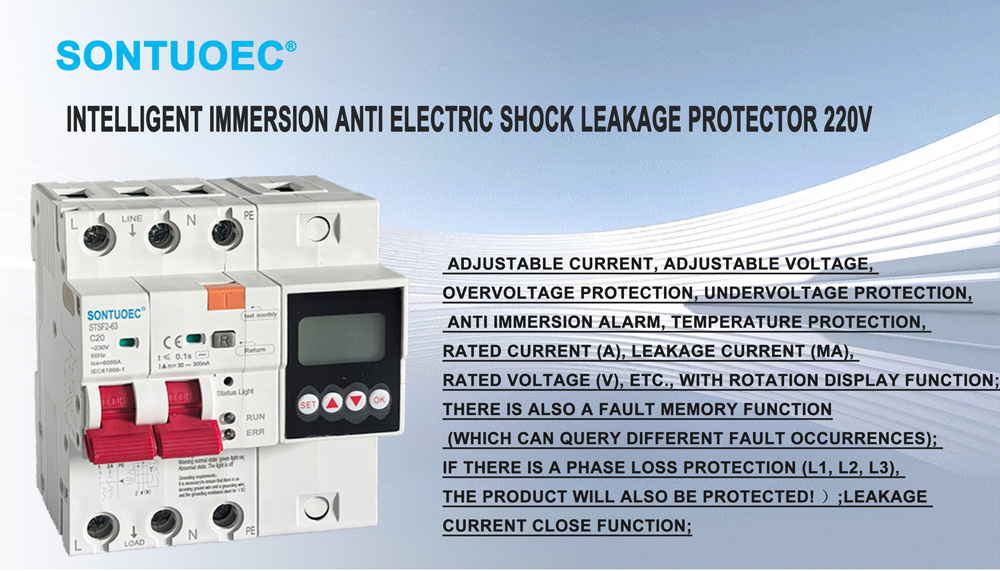

מגן טבילה חכמה נגד נזילות חשמליות מפסק אוויר 220V

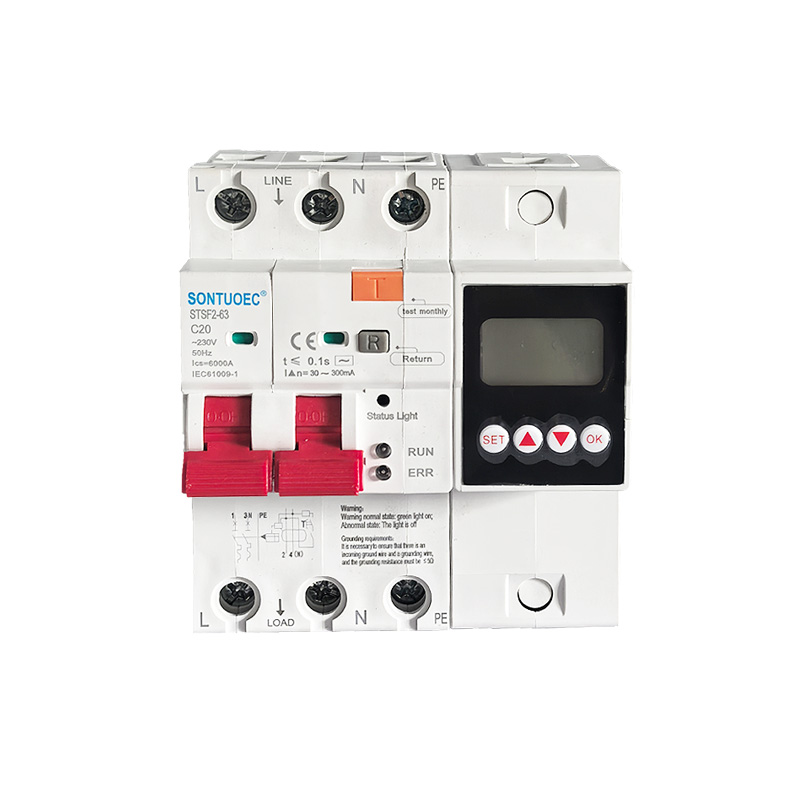

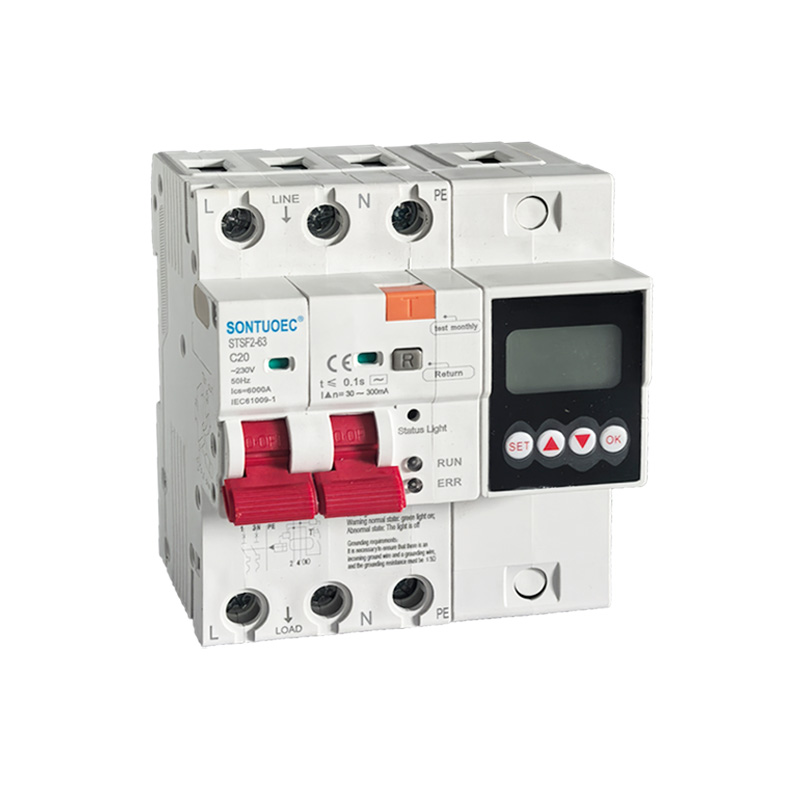

STSF2-63/100 100A 2p 4p RCBO רב תכליתי מתאים ל-AC 50/60Hz, מדורג במעגל עם מתח של 230V-400V וזרם נקוב של 100A, כאשר אדם מתחשמל או שרשת החשמל דולפת. כאשר הדליפה, מתח היתר ותת המתח מגיעים לערכים שנקבעו, מפסק הזרם השיורי יכול לפעול במהירות בפרק זמן קצר מאוד לנתק במהירות את אספקת החשמל. כאשר טמפרטורת הניטור של מפסק זרם שיורי מגיעה לערך שנקבע, חוט ההארקה לניטור אינו מחובר. כאשר הוא מחובר, המוצר משמיע צליל אזעקה כדי להגן על בטיחות הצוות והציוד החשמלי, ויכול להימנע מנע נזק לציוד שנגרם ממתח יתר ברשת החשמל. בעל עומס יתר, קצר חשמלי, דליפה, מתח יתר ניתן להשתמש בפונקציות הגנה מפני מתח תת וטמפרטורת יתר כדי להפעיל ולכבות מכשירים חשמליים לסירוגין בנסיבות רגילות מעגלי תאורה, מתאימים במיוחד למערכות חלוקת תאורה תעשייתיות ומסחריות. למוצר נפח קטן, מבנה קומפקטי וחסכוניות טובה יותר ממוצרים דומים אחרים. יש לו מראה יפה, יכולת פריצה גבוהה הופכת אותו לבחירה טובה עבור חלוקת חשמל ביתית. מוצר זה תואם לתקני GB/T 16917.1 ו-IEC 61009-1 וקיבל אישור CE.

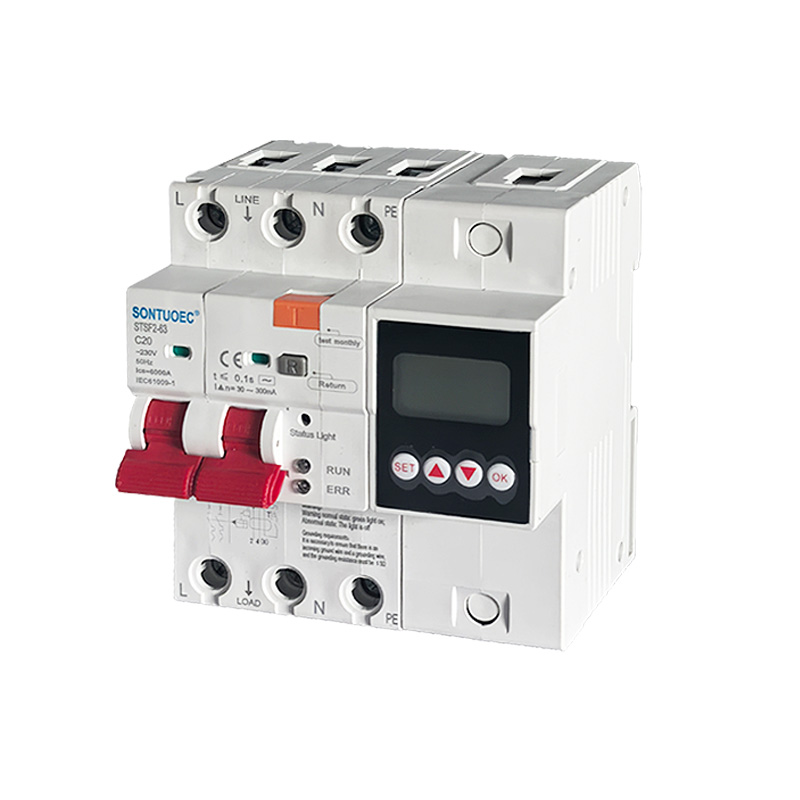

דֶגֶם:STFS2-63

שלח שאילתה

תיאור מוצר

מפרטים:

חַשׁמַלִי תכונות	תֶקֶן	יְחִידָה	IEC/EN 61009-1
	מצב		סוג אלקטרוני
	סוג (צורת גל של דליפת האדמה המורגשת)		AC
	מאפיין שחרור תרמו-מגנטי		ב, ג, ד
	זרם מדורג ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) מתכוונן
	פולנים	P	1P+N, 3P+N
	מתח מדורג Ue	V	AC 230, 400 (ניתן להתאמה)
	מדורג רגישות I△n	A	30-300mA (30,100,300mA) מתכוונן
	כושר ייצור ושבירה שיורי מדורג l△m	A	500
	קיבולת קצר חשמלי מדורגת Icn	A	6000
	זמן הפסקה תחת I△n	S	≤0.1
	תדירות מדורגת	הרץ	50/60
	מדורג מתח עמיד בדחפים (1.2/50) Uimp	V	4000
	מתח בדיקה דיאלקטרי ב-ind.Freq למשך דקה	kV	2
	מתח בידוד Ui	V	250
	דרגת זיהום		2
אחרr	הגנת מתח יתר/מתחת;	ו	הגנה על טמפרטורה ; אש-אלווארם ואחרים
תכונות מכניות	חיים חשמליים		4000
	חיים מכניים		10000
	מחוון זרם תקלה		כֵּן
	דרגת הגנה		IP20
	טמפרטורת הסביבה	ºC	-5~+40 (יישום מיוחד אנא עיין
	(עם ממוצע יומי ≤35ºC)	ºC	תיקון פיצוי טמפרטורה)
	טמפרטורת אחסון	ºC	-25~+70
הַתקָנָה	סוג חיבור מסוף		פס כבלים/פין/פס מסוג U

	גודל טרמינל עליון/תחתון עבור כבל	מ"מ2	25
	גודל טרמינל עליון/תחתון עבור כבל	AWG	18-5
	גודל מסוף עליון/תחתון עבור פס פס	מ"מ2	25
	גודל מסוף עליון/תחתון עבור פס פס	AWG	18-3
	הַרכָּבָה		על מסילת DIN EN 60715(35 מ"מ) באמצעות מכשיר קליפ מהיר
	קֶשֶׁר		מלמעלה

טמפרטורת אוויר מסביב:

1. טמפרטורת האוויר הסביבתית לא תהיה נמוכה מ-5 1C, לא גבוהה מ+40 C, והערך הממוצע היומי לא יעלה על +35 C.

2. גובה: גובה אתר ההתקנה לא יעלה על 2000 מ'.

3.תנאים אטמוספריים

האוויר נקי, ובטמפרטורה מקסימלית של +40 'C, הלחות היחסית של האוויר אינה גבוהה יותר מ-50%. מותרת לחות יחסית גבוהה יותר בטמפרטורות נמוכות יותר, כגון +20 C,

הלחות היחסית לא תעלה על 90%. עקב עיבוי מתון מדי פעם שנגרם כתוצאה משינויי טמפרטורה, יש לשים לב לנקוט באמצעים מתאימים.

4. קטגוריית התקנה קטגוריות ההתקנה הן lI ו-III

זרם ומספר פולנים

100A: זה מציין שה-RCBO מדורג ב-100 אמפר. דירוג הזרם הוא הערך המרבי של הזרם שהמפסק יכול לשאת ברציפות מבלי לגרום להתחממות יתר או נזק.

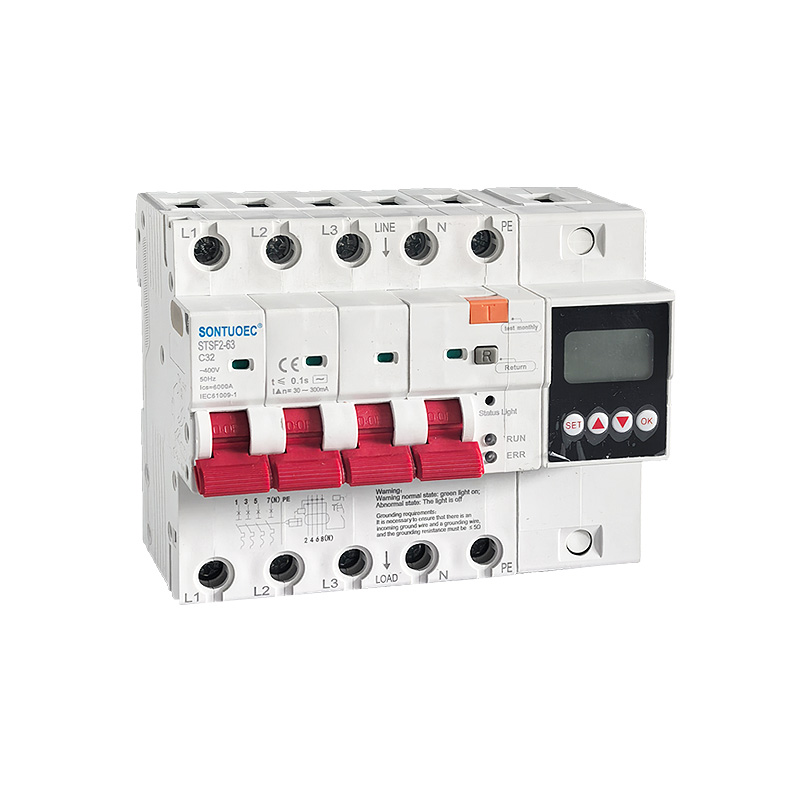

2p, 4p: ה-"p" כאן מייצג את מספר הקטבים, כלומר, מספר שלבי המעגל שאליהם ניתן לחבר את המפסק. 2p פירושו שניתן לחבר את המפסק לשני שלבי מעגל (בדרך כלל אש ואפס), ואילו 4p פירושו שניתן לחבר אותו לארבעה שלבי מעגל (בדרך כלל אש תלת פאזי ואפס).

רב תכליתי

רב תכליתי מציין כי RCBO רב תכליתי זה 100A 2p 4p מצויד במגוון פונקציות הגנה. בנוסף להגנה בסיסית על עומס יתר וקצר, הוא יכול לספק גם הגנה מפני דליפות, הגנה על מתח תת-מתח, הגנת מתח יתר וכו'. הגנת טמפרטורה，אזעקת חדירת מים，זרם ומתח מתכווננים。הגנות אלו מאפשרות ל-RCBO לספק הגנה מקיפה יותר למעגלים ולציוד.

אַזהָרָה!

אזהרה מצב רגיל: אור ירוק דולק;

מצב לא תקין: האור כבוי

דרישות הארקה:

יש צורך לוודא שיש חוט הארקה וחוט הארקה נכנסים, והתנגדות ההארקה חייבת להיות s 5Q!

תרחיש יישום

מכיוון של-RCBO יש מגוון פונקציות הגנה, הוא משמש לעתים קרובות במעגלים הדורשים בטיחות אישית, כגון מעגלים חשמליים לתאורה, כוח חלש ומכשירים חשמליים בבתים ובמקומות ציבוריים. מקומות אלו מאופיינים לרוב במים ולחות, שעלולים לגרום בקלות לתאונות דליפה. בנוסף, ניתן להשתמש ב-RCBO גם במערכות חשמל תעשייתיות שבהן בטיחות האדם היא תנאי מוקדם, כגון מעגלי בקרת אור היקפיים, מערכות מכ"ם ומכשירי חקר גיאולוגיים.
