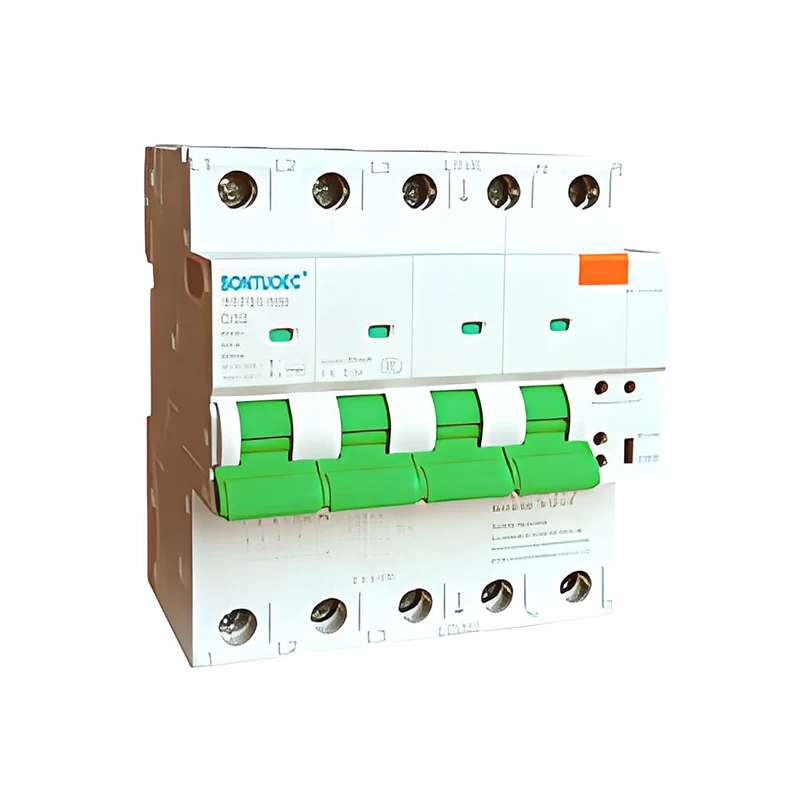

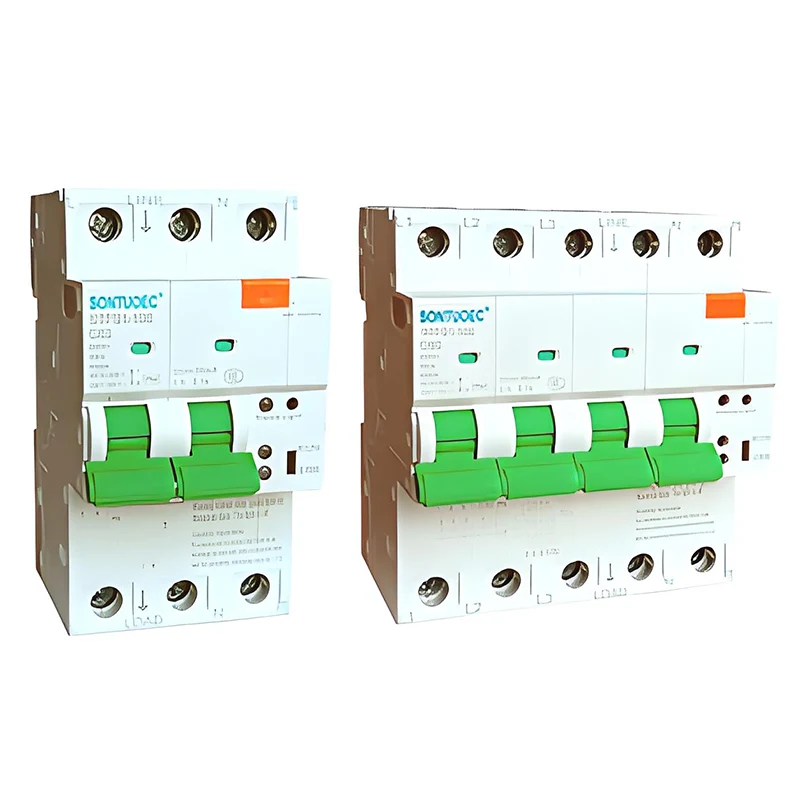

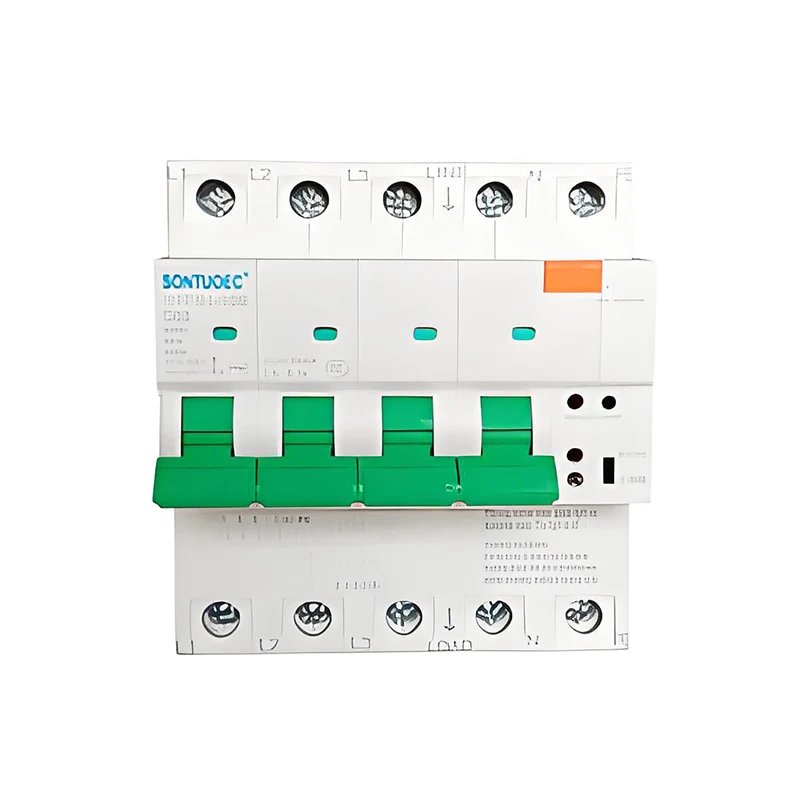

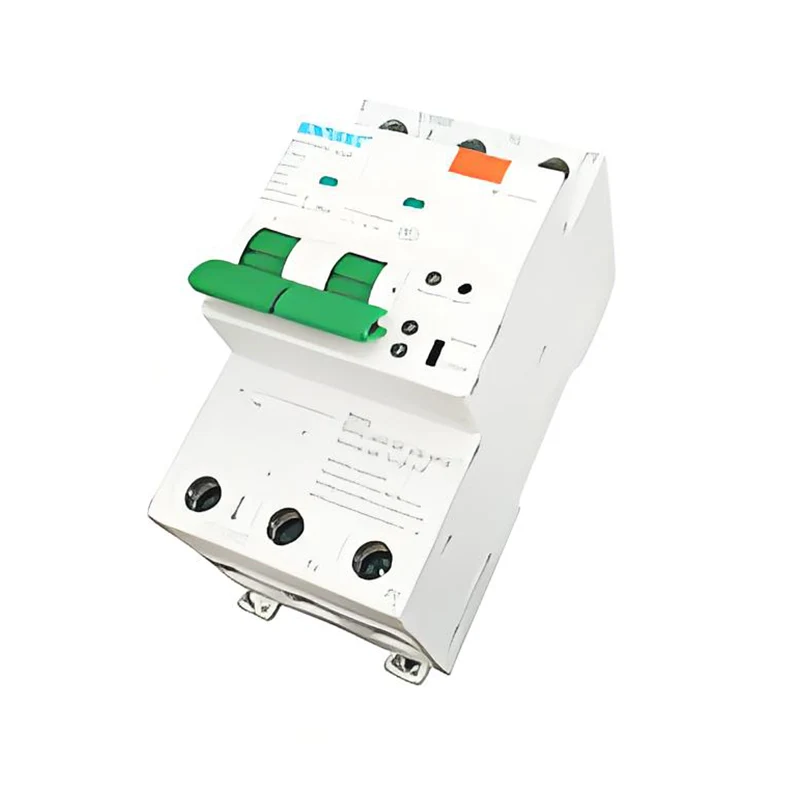

אזעקת טבילה rcbo

מאפיינים עיקריים

עמיד למים: בית האזעקה של אזעקת RCBO עשוי מחומר אטום למים או מטופל במיוחד כדי להבטיח דירוג בידוד והגנה טוב אפילו בסביבות רטובות או חיצוניות. דירוגים אטומים למים נפוצים כמו IP66 מצביעים על כך שהמכשיר מוגן לחלוטין מפני כניסת אבק ויכול לעמוד בתרסיס מים חזק מבלי שיושפע.

הגנה על זרם שיורי: כאשר הזרם הנותר במעגל מגיע לערך מראש מראש, ה- RCBO יכול לנתק במהירות את המעגל כדי למנוע הלם חשמלי ושריפות חשמל. תכונה זו חיונית כדי להגן על בטיחות ובטיחות ציוד אישי.

הגנת עומס יתר: כאשר הזרם במעגל עולה על הזרם המדורג של מפסק המפסק, ה- RCBO יכול לנתק אוטומטית את המעגל כדי למנוע נזק למעגל או תאונות אש הנגרמות כתוצאה מעומס יתר.

הגנה על מעגל קצר: כאשר מתרחש מעגל קצר במעגל, RCBO יכול לפעול במהירות כדי לנתק את זרם הקצר ולהגן על בטיחות המעגל והציוד.

ל- RCBO יש את הפונקציה של הגנת דליפה/כניסת מים אזעקה/הגנת עומס יתר/פונקציית הגנה מפני הקצרה.

טמפרטורת ההתייחסות העובדת של RCBO היא 30 מעלות צלזיוס, כאשר טמפרטורת הסביבה משתנה, יש לתקן את ערך ההגדרה שלה. אם RCBOs מרובים מותקנים בתיבה סגורה והטמפרטורה בתוך התיבה עולה, יש להכפיל את הזרם המדורג על ידי

גורם מגרד של 0.8.

יש לחבר את קו "N" ב- RCBO לקו הנייטרלי כדי לגרום למעגל האלקטרוני לעבוד כרגיל ולמלא תפקיד פרוטטיבי.

אסור להשתמש בשיטה של ​​מעגל קצר של קו הפאזה לקו הנייטרלי או בקו הפאזה לקו הפאזה כדי לבצע את מבחן יכולת ההגנה על מעגל הקצר ב- RCBO.

עקרונות בחירה כלליים

א) מתח העבודה המדורג של RCBO ≥ המתח המדורג של הקו.

ב) הזרם המדורג של RCBO הוא 1.1-1.25 פעמים מזרם העומס המחושב על ידי הקו.

ג) יכולת השבירה הקצרה המדורגת של RCBO ≥ הקצר המקסימלי

זרם שעשוי להופיע בתור.

ד) הגדרת שחרור מיידי של RCBO הזרם ≤ 0.8 פעמים מקצה הקו שלב לקרקע או זרם קצר שלב לשלב.

ה) זרם מדורג חד-פאזי של תנורי חימום חשמליים, מקררים וחברי-ליבון-ליבון במתח ובספק נתון ב = p/u; זרם דירוג תלת פאזי ב- = P/1.732U.RCBO זרם שיורי נבחר בדרך כלל כ- 30mA, המשמש כהגנה על קשר אישי.

כדי להתקין ולהשתמש במוצר, אנא קרא את מדריך השמירה.
