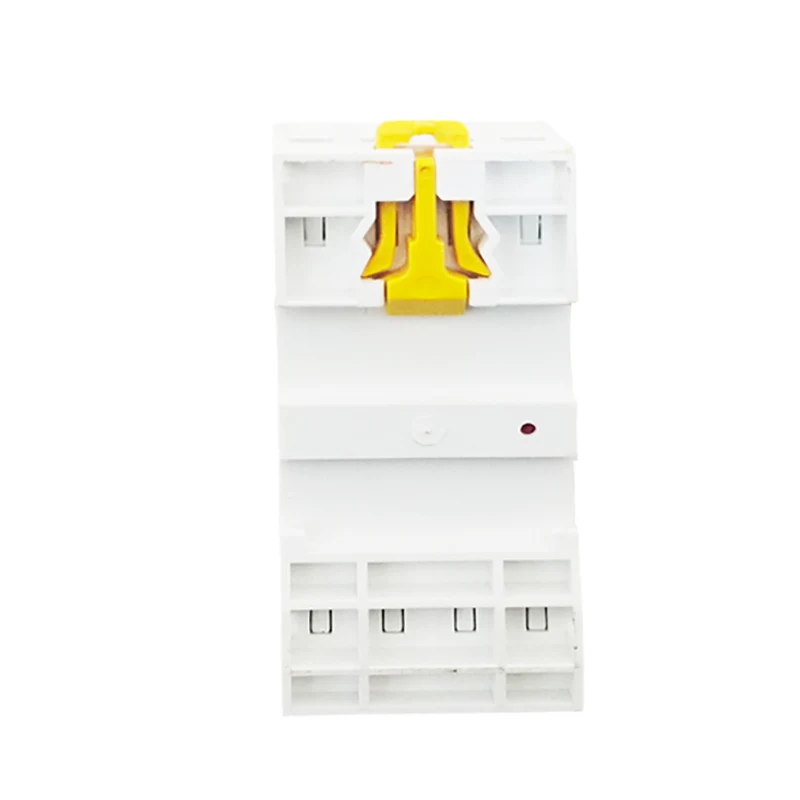

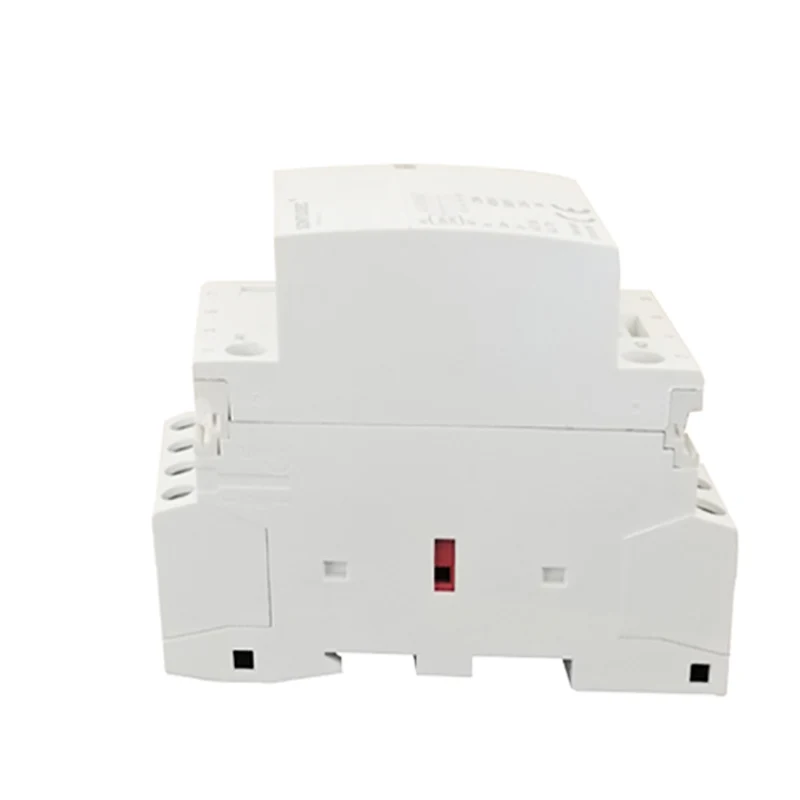

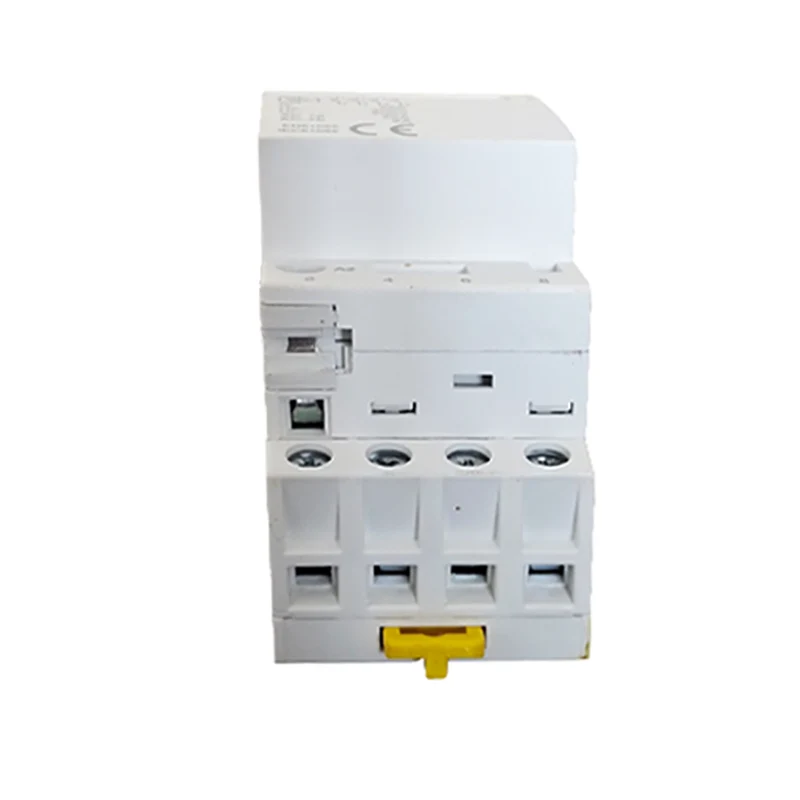

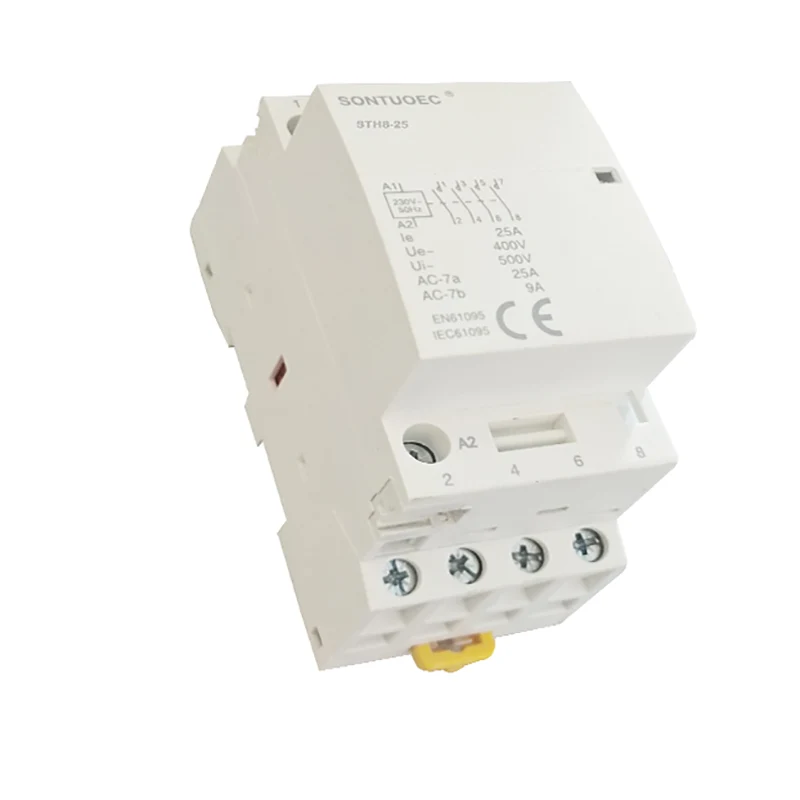

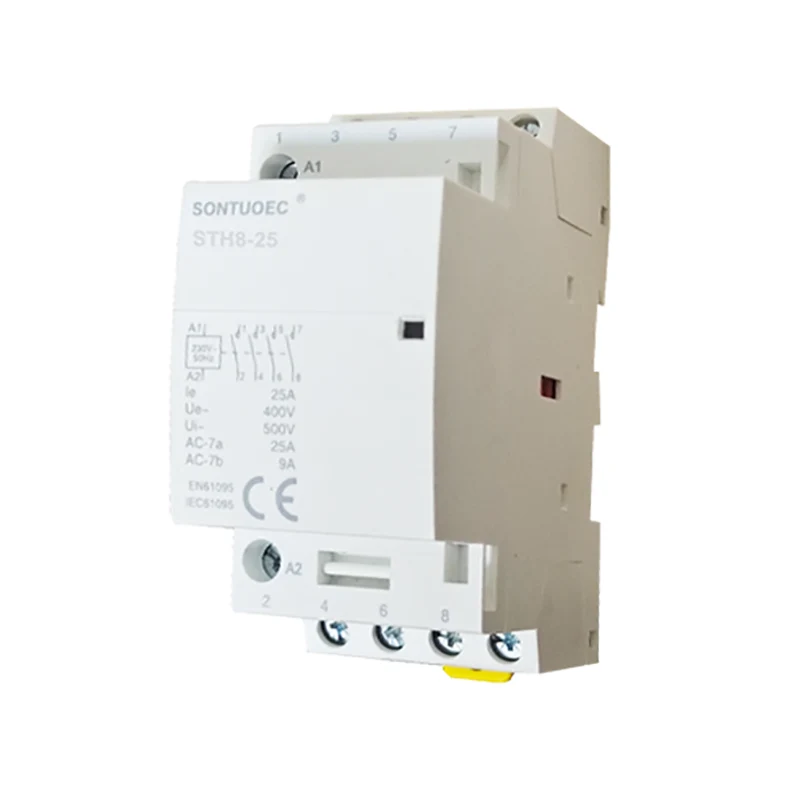

מגע של AC ביתי

סוּג					רוחב ב 9 מ"מ מודולים

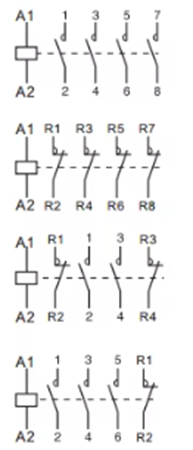

1p	דירוג (LN) AC-7A	דירוג (LN) AC-7A	לִשְׁלוֹט מֶתַח (Vac) (50 הרץ)	מַגָע
	16 א	6 א	24	1NO	2
	20 א	7 א	110	1nc
	25 א	9 א	230
2p
	16 א	6 א	24	2no	2
	20 א	7 א	110	1NO+1NC
	25 א	9 א	230	2nc
	32 א	12 א	24	2no	4
	40 א	18 א	110	1NO+1NC
	63 א	25 א	230	2nc
	100 א	_	24		6
			110	2no
			230
3p
	16 א	6 א	24	3no	4
	20 א	7 א	110	3NC
	25 א	9 א	230
	32 א	12 א	24	3no	6
	40 א	18 א	110	3NC
	63 א	25 א	230
4p
	16 א	6 א	24	4no	4
	20 א	7 א	110	4NC
	25 א	9 א	230	2no+2nc 3NO+1NC
	32 א	12 א	24	4no	6
	40 א	18 א	110	4NC
	63 א	25 א	230	2no+2nc 3NO+1NC
	100 א	_	24	4no	12
			110
			230

מבנה עיקרי

מגעת AC משק הבית מורכבת בדרך כלל מהחלקים הבאים:

מערכת קשר: כולל אנשי קשר עיקריים ואנשי קשר עזר. המגע העיקרי משמש להפעלה ושבירת המעגל הראשי, שבדרך כלל יש זרם מדורג גדול יותר; מגע העזר משמש להפעלה ושבירת מעגל הבקרה, בעל זרם מדורג קטן יותר.

מערכת אלקטרומגנטית: היא מורכבת מליבת ברזל, זרוע וסליל. כאשר הסליל מופעל, הגרעין מייצר שדה מגנטי שמושך את הזרוע וסוגר את המגעים; כאשר הסליל מופרז, השדה המגנטי נעלם, הזרוע משתחררת והמגעים נשברים.

מכשיר כיבוי קשת: משמש לכיבוי הקשת כאשר המגעים מנותקים, ומונעים מהקשת לגרום נזק למגעים.

מעטפת ואביזרים: הקליפה משמשת להגנה על הרכיבים הפנימיים מפני השפעת הסביבה החיצונית; האביזרים כוללים סוגריים הרכבה, מסופים וכו ', המשמשים למימוש ההתקנה והחיווט של המגע.

עקרון הפעולה

העיקרון העובד של אנשי מגעים של AC ביתי מבוסס על העיקרון של אינדוקציה אלקטרומגנטית. כאשר הסליל מופעל, ליבת הברזל מייצרת שדה מגנטי שמושך את הזרוע וסוגר את המגעים; כאשר הסליל מופרז, השדה המגנטי נעלם, הזרוע משתחררת והמגעים מנותקים. על ידי שליטה באנרגיות ופיזור אנרגיזציה של הסליל, ניתן לממש את השלט הרחוק והגנה על מעגלי משק הבית.

פרמטרים טכניים

הפרמטרים הטכניים העיקריים של אנשי מגעים של AC ביתי כוללים מתח מדורג, זרם מדורג, תדר מדורג, קיבולת חיבור ושבירה וכן הלאה. יש לקבוע את בחירת הפרמטרים הללו על פי המצב בפועל של מעגל הבית כדי להבטיח את הפעולה הרגילה והשימוש הבטוח של המגע.

מתח מדורג: מתייחס לרמת המתח כאשר המגע עובד כרגיל.

זרם מדורג: מתייחס לזרם המקסימלי שהמגע יכול לעמוד בו במשך זמן רב תחת המתח המדורג.

תדר מדורג: תדירות אספקת החשמל כאשר המגע עובד כרגיל.

קיבולת חיבור ושבירה: הזרם המרבי אותו יכול המגע יכול להתחבר ולפרוץ באופן אמין בתנאים שצוינו.
