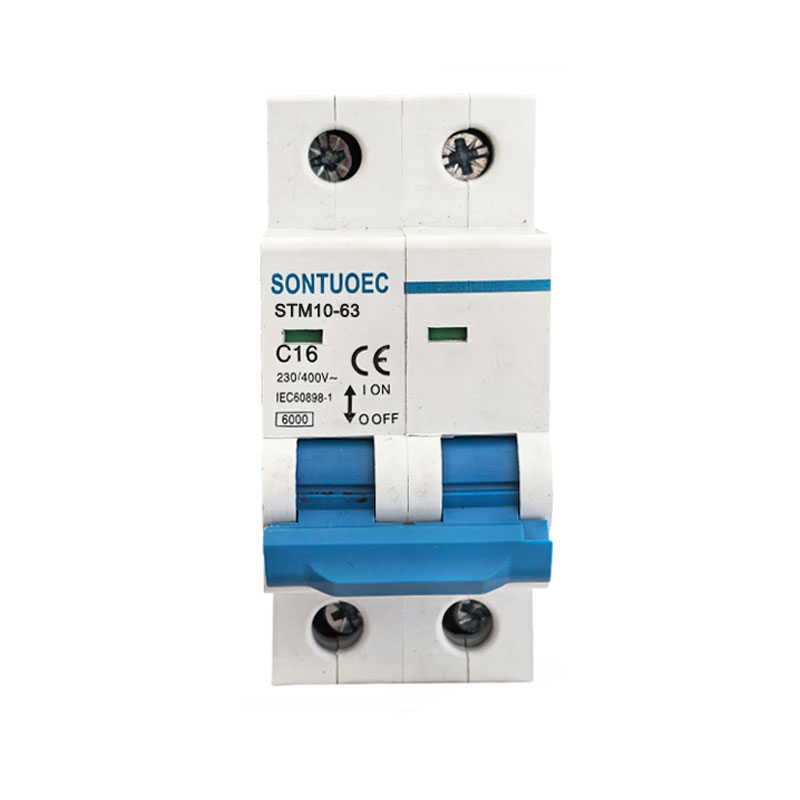

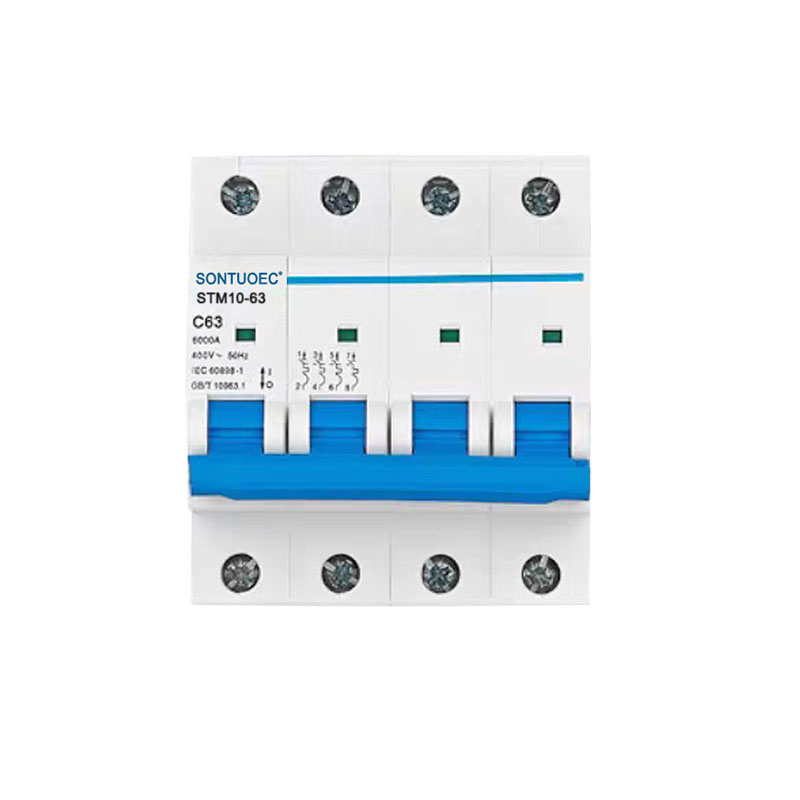

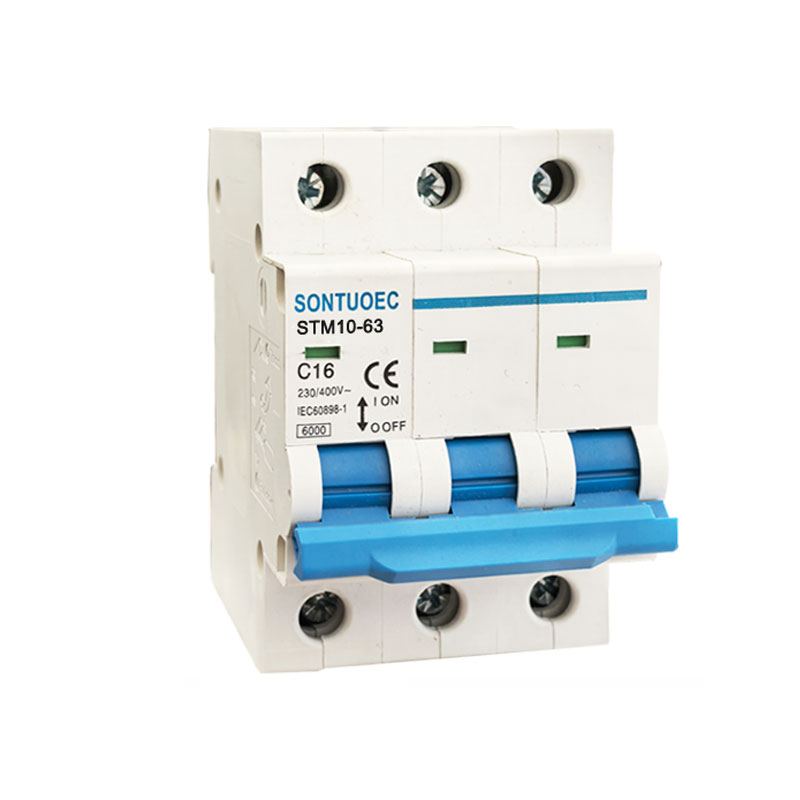

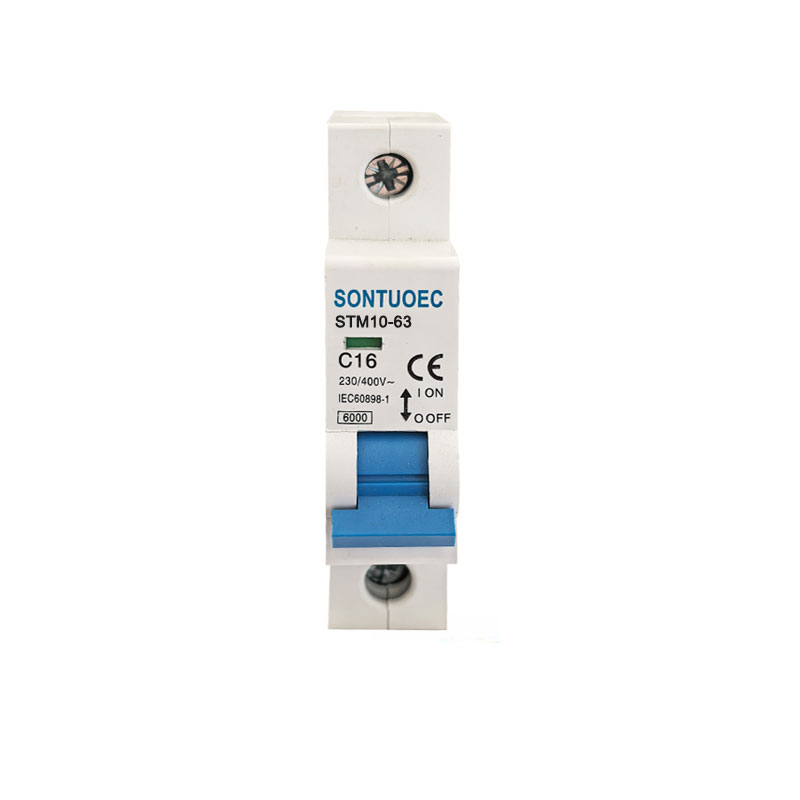

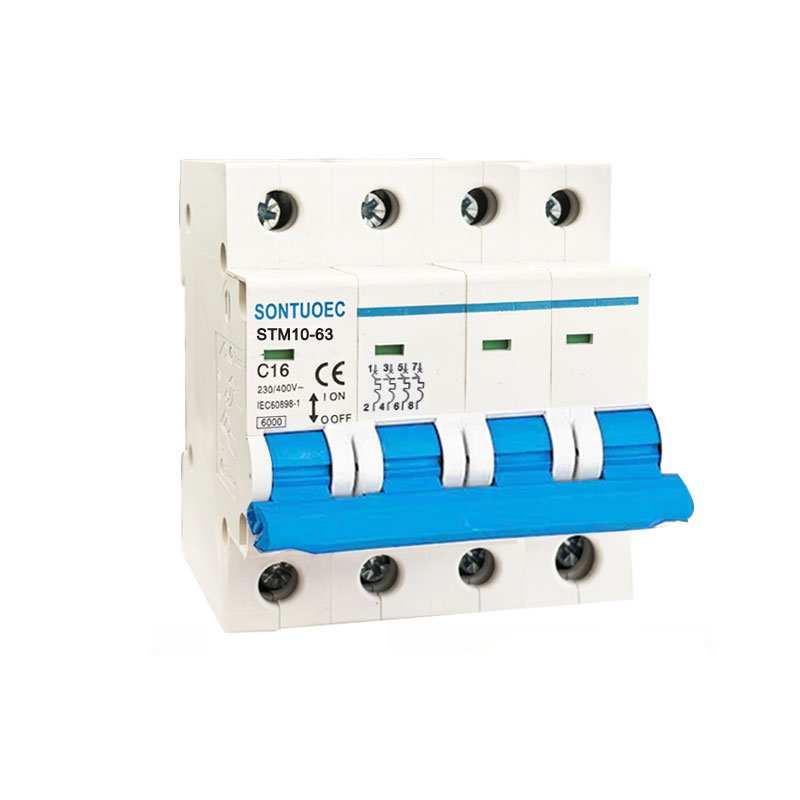

מכירה ישירה במפעל MCB Stm10-63 סדרה 6ka מיניאטורי מפסק

SONTUOEC הוא אחד מהספקים/יצרנים הסיניים המתמחים בייצור של מכשירי חשמל קטנים שונים STM10-63 מפסק מיניאטורי בעל תכונות של מבנה מתקדם, ביצועים אמינים, כושר שבירה גבוה, מראה אלגנטי והמעטפת והחלקים שלו עשויים מחומר עם עמידות בפני פגיעה, תכונה חזקה של מעכב בעירה. זה מתאים למערכת של 50 או 60 תדר, Ue 400V ומטה, Ui 63A ומטה. זה תואם את התקנים IEC60898.1 ו-GB10963.1

דֶגֶם:STM10-63

שלח שאילתה

תיאור מוצר

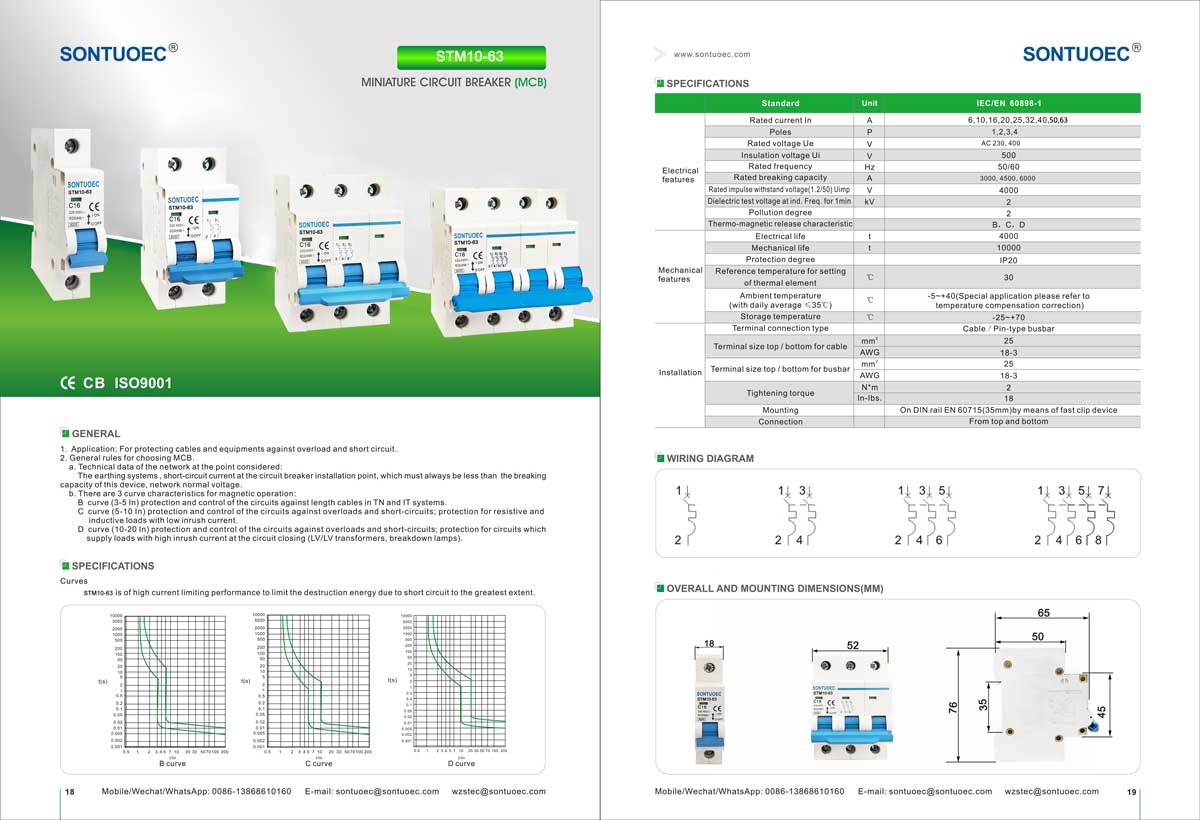

מפרטים:

	תֶקֶן		IEC/EN 60898-1
חַשׁמַלִי	זרם מדורג In	A	1,2,4,6,10,16,20,25,32,40,50,63A
תכונות	פולנים	P	1,2,3,4
	מתח מדורג Ue	V	AC 230, 400
	מתח בידוד Ui	V	500
	תדר מדורג	הרץ	50/60
	כושר שבירה מדורג	A	3000, 4500, 6000
	עמידה במתח מדורג (1.2/50) Uimp	V	4000
	מתח בדיקה דיאלקטרי ב-ind.Freq.לדקה אחת	Kv	2
	דרגת זיהום		2
	מאפיין שחרור תרמו-מגנטי		ב, ג, ד
מֵכָנִי	חיים חשמליים	t	4000
תכונות	חיים מכניים	t	10000
	דרגת הגנה		IP20
	טמפרטורת ייחוס להגדרה	ºC	30
	של אלמנט תרמי	ºC	30
	טמפרטורת הסביבה	ºC	-5~+40 (יישום מיוחד אנא עיין
	(עם ממוצע יומי ≤35ºC)	ºC	תיקון פיצוי טמפרטורה)
	טמפרטורת אחסון	ºC	-25~+70
הַתקָנָה	סוג חיבור מסוף		פס אוטובוס מסוג כבל/פין
	גודל מסוף עליון/תחתון לכבל	מ"מ2	25
	גודל מסוף עליון/תחתון לכבל	AWG	18 במרץ
	גודל תרמי עליון/תחתון עבור פס פס	מ"מ2	25
	גודל תרמי עליון/תחתון עבור פס פס	AWG	18 במרץ
	מומנט הידוק	N*m	2
	מומנט הידוק	ב-lbs	18
	הַרכָּבָה		על מסילת DIN EN 60715(35 מ"מ) באמצעות מכשיר קליפ מהיר
	קֶשֶׁר		מלמעלה ומלמטה

פונקציות עיקריות של מפסק מעגל מיניאטורי STM10-63

1. הגנת עומס יתר: כאשר הזרם במעגל חורג מהערך הנקוב של ה-MCB, מפסק המעגל המיניאטורי STM10-63 ינתק אוטומטית את המעגל בתוך פרק זמן מוגדר כדי למנוע מהמעגל והציוד להתחמם יתר על המידה.

2. הגנה מפני קצר חשמלי: כאשר מתרחש קצר חשמלי במעגל, מפסק המעגל המיניאטורי STM10-63 ינתק את המעגל באופן מיידי כדי למנוע מזרם הקצר לפגוע במעגל ובציוד.

3. הגנת דליפה (לחלק מה-MCB יש את הפונקציה הזו): עבור MCBs עם הגנת דליפה, כאשר יש דליפה במעגל, מפסק המעגל המיניאטורי STM10-63 ינתק במהירות את המעגל כדי להגן על הבטיחות האישית.

עקרון הפעולה של MCBs

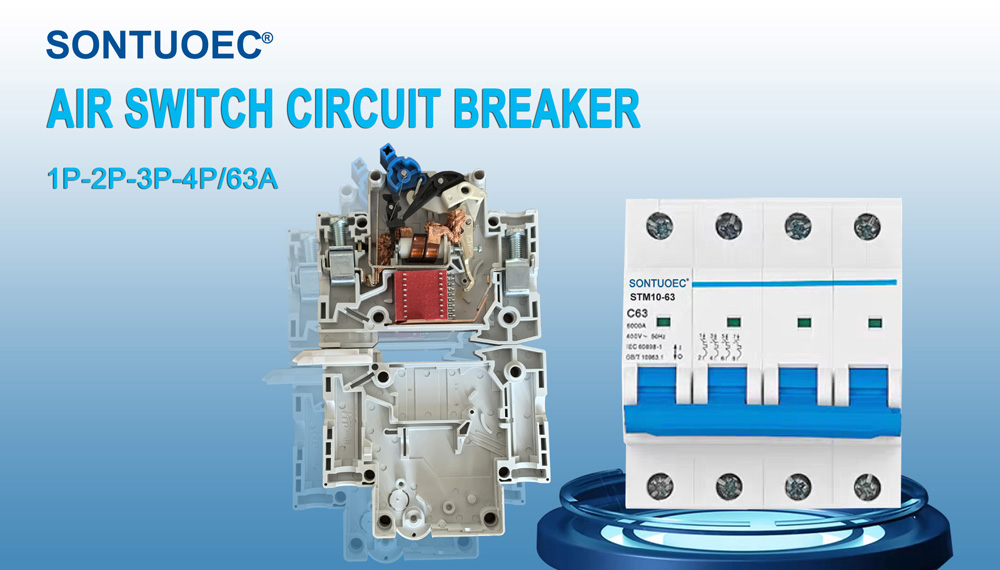

MCBs מכילים בדרך כלל גלאי טריפה תרמי מגנטי או אלקטרוני בפנים, המשמש לזיהוי שינויים בזרם במעגל. כאשר הזרם אינו תקין, החלוץ מפעיל את מנגנון הטריפה של ה-MCB, מה שגורם ל- STM10-63 Miniature Circuit Breaker לנתק במהירות את המעגל.

1. מכה מגנטי תרמי: הוא מנצל את החום שנוצר כאשר הזרם עובר דרך המוליך כדי להפעיל את המעידה. כאשר הזרם גדול מדי, המוליך מתחמם, מה שגורם לבי-מתכת שבתוך המכסה המגנטי התרמי להתכופף, ובכך להפעיל את מנגנון הטריפה.

2. חלוץ אלקטרוני: הוא משתמש ברכיבים אלקטרוניים כדי לזהות שינויים שוטפים ולשלוט בפעולת מנגנון המעידה. כאשר מזוהה זרם לא תקין, החלוץ האלקטרוני שולח אות למנגנון המעידה כדי לנתק את המעגל.

תרחישי יישום של MCB

MCBs נמצאים בשימוש נרחב במערכות חשמל באזורי מגורים, מסחר ותעשייה כדי להגן על מעגלים וציוד מפני נזק הנגרם על ידי זרמים חריגים. הם מותקנים בדרך כלל בקופסאות חלוקה, מרכזיות או ארונות בקרה ומשמשים כמתג ראשי או מתג סניף של מעגל.

בחירה והתקנה של MCBs

1. בחירה: בעת בחירת MCBs, עליך לקחת בחשבון גורמים כגון הזרם הנקוב של המעגל, רמת המתח, מאפייני ההגנה והאם נדרשת הגנה מפני דליפה. כמו כן, חשוב לוודא שמפסק המעגל המיניאטורי הנבחר STM10-63 תואם לתקנים ולתקנות הבטיחות החשמליות המקומיות.

2. התקנה: מפסק המעגלים המיניאטורי STM10-63 צריך להיות מותקן בסביבה יבשה ומאווררת ללא גזים קורוזיביים ולוודא שהוא מחובר בצורה נכונה ומאובטחת. במהלך ההתקנה, יש להקפיד על תקנות בטיחות חשמל ונהלי הפעלה רלוונטיים.

שאלות נפוצות

שאלה 1. איך המפעל שלך עושה לגבי בקרת איכות?

ת. כל המוצרים ייבדקו 100% לפני המשלוח.

שאלה 2. האם אתה יצרן או חברת סחר?

ת. אנחנו יצרן עם ניסיון של למעלה מ-20 שנה, ואנחנו יכולים להבטיח שהמחיר שלנו הוא ממקור ראשון, זול מאוד ותחרותי.

שאלה 3. אילו תנאי תשלום זמינים?

ת. אנו מקבלים TT, הפקדה של 30% ויתרה של 70% כנגד עותק של BL.

שאלה 4. איך זמן האספקה?

A. בדרך כלל זה ייקח בערך 25 ימים לייצור.

שאלה 5. תגיד לי מה הסטנדרט של החבילה?

בדרך כלל הם קרטונים, אבל גם אנחנו יכולים לארוז את זה על פי הדרישה שלך.
