מפסק חשמלי

מפסק חשמלי הוא מכשיר מיתוג המסוגל לשאת ולשבור זרם בתנאי מעגל רגילים או לא תקינים. תפקידו העיקרי הוא להגן על המעגל מפני נזק הנגרם על ידי עומסי יתר, מעגלים קצרים ותנאים לא תקינים אחרים כדי להבטיח את הפעולה הבטוחה והיציבה של מערכת הכוח. בעת עומס יתר, קיצור קצר ותקלות אחרות מתרחשות במעגל, מפסק החשמל יכול לנתק במהירות את הזרם, למנוע מהתקלה להתרחב ולהגן על הציוד והבטיחות האישית.

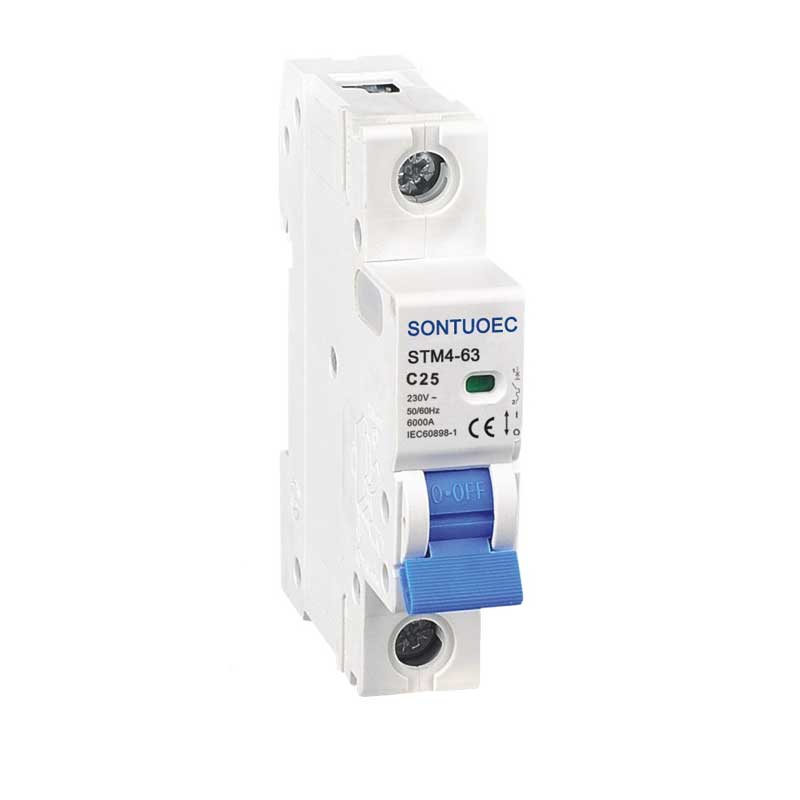

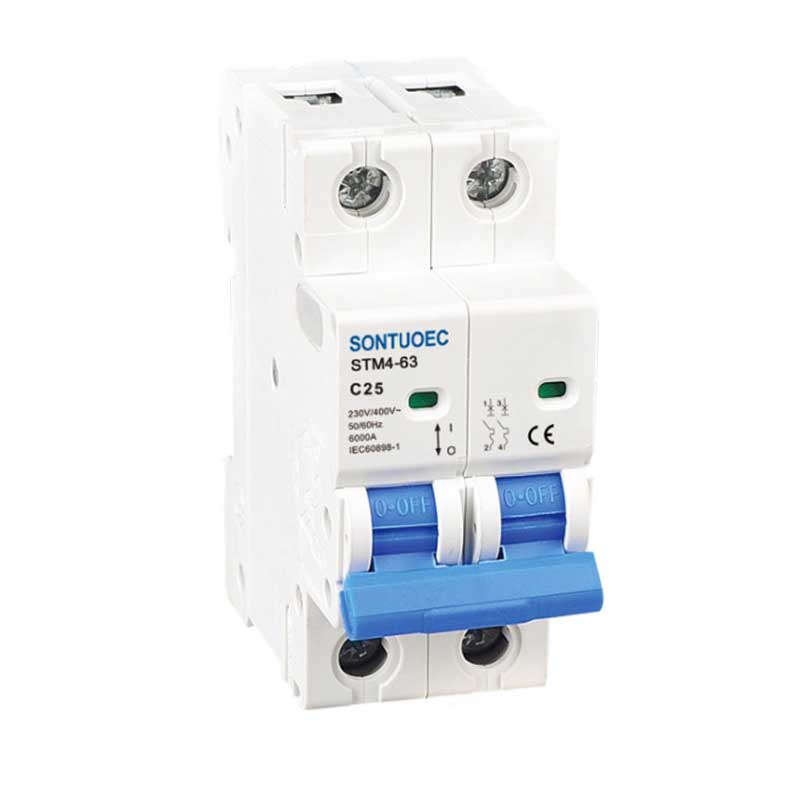

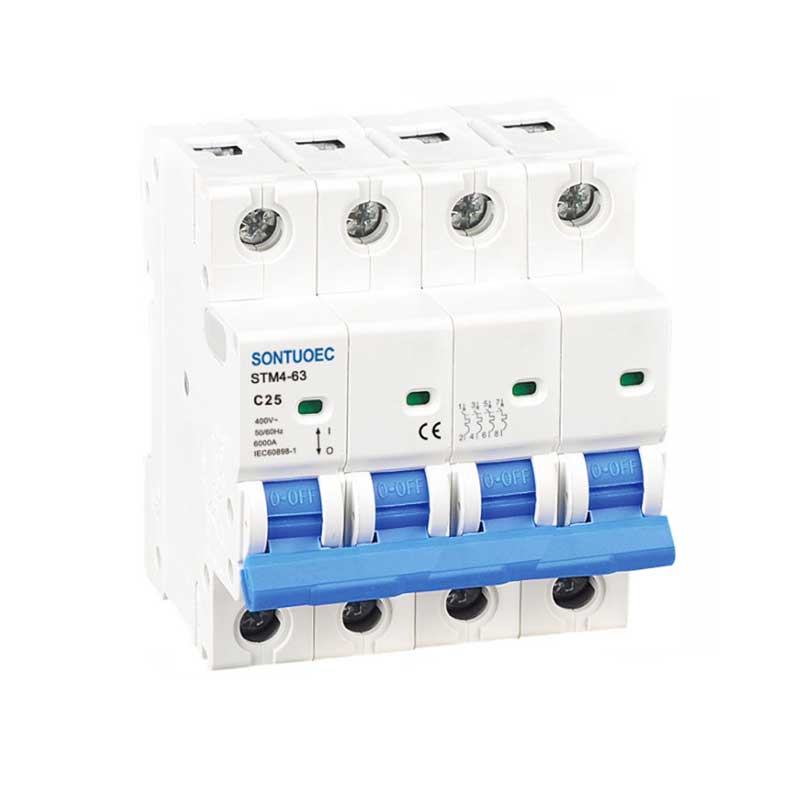

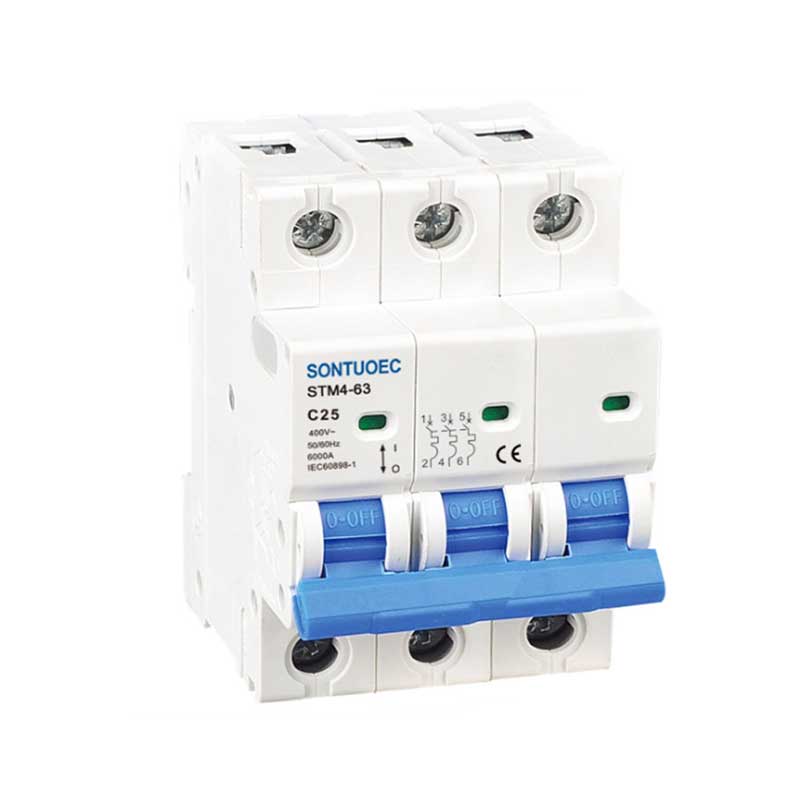

דֶגֶם:STM4-63

שלח שאילתה

תיאור מוצר

דֶגֶם	STM4-63
תֶקֶן	IEC60898-1
מוֹט	1p, 2p, 3p, 4p
יכולת שבירת קצרים	3ka, 4.5ka, 6ka
דורג זרם (ב)	1,2,4,610,16,20,25,32,40,50,63A
דורג מתח (un)	AC230 (240)/400 (415) v
דורג תֶדֶר	50/60 הרץ
עקומת הפעלה	B, c, d
מַגנֶטִי משחררים	ב עקומה: בין 3 ל -5 ב
	עקומת C: בין 5in ל 10in
	עקומת D: בין 10in ל- 14in
אלקטרו-מכני הַתמָדָה	מֵעַל 6000 מחזורים

עקרון הפעולה

העיקרון העובד של מפסקי חשמל מבוסס על עקרונות האינדוקציה האלקטרומגנטית ותמסורת מכנית. כאשר הזרם במעגל עולה על הערך המדורג, האלמנט התרמי בתוך מפסק החגרים יחמם ויפיק עיוות של הבימטל, או שהאלקטרומגנט ייצר מספיק יניקה כדי לגרום למנגנון הניתוק, ובכך לנתק את המעגל. בנוסף, למפסק המפסק יש גם מכשיר כיבוי קשת, שיכול לכבות ביעילות את הקשת שנוצרת בעת שובר הזרם ולמנוע מהקשת פגיעה בציוד ואנשי צוות.

רכיבים עיקריים

מפסק חשמלי מורכב בדרך כלל ממערכת מגע, מערכת כיבוי קשת, מנגנון הפעלה, חלוץ, מעטפת וכן הלאה. מערכת אנשי קשר משמשת לחיבור ולנתק את מפסק המפסק; מערכת כיבוי קשת משמשת לכיבוי הקשת שנוצרה בעת שובר הזרם; מנגנון הפעלה משמש למימוש הפעולה הידנית או האוטומטית של המפסק; המשולש הוא החלק שמפעיל את פעולת המפסק על פי מצב התקלה במעגל; הקליפה משמשת להגנה על המבנה הפנימי של המפסק ולמנוע הפרעות חיצוניות.
