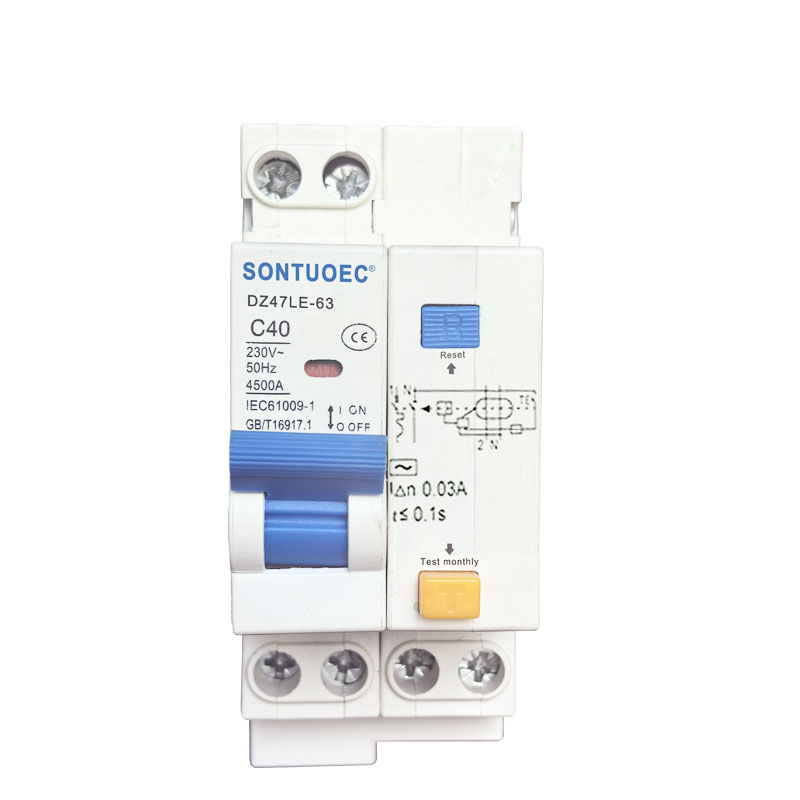

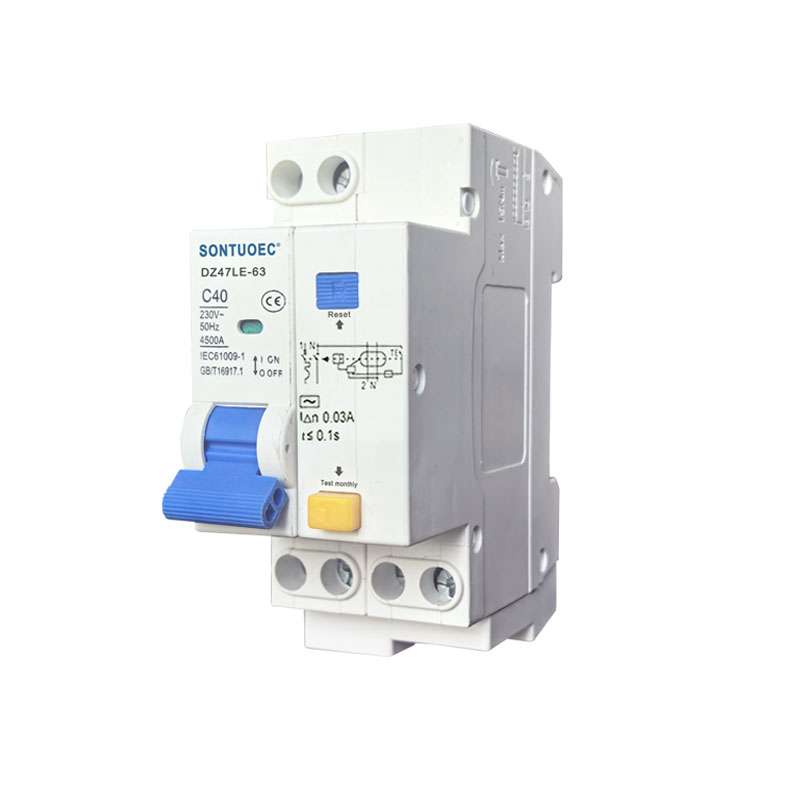

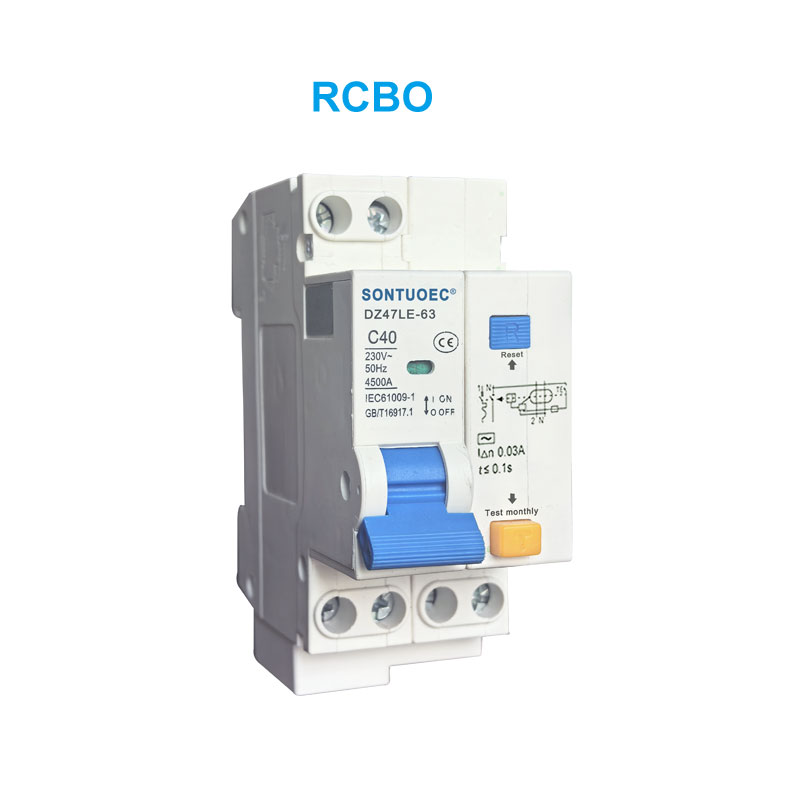

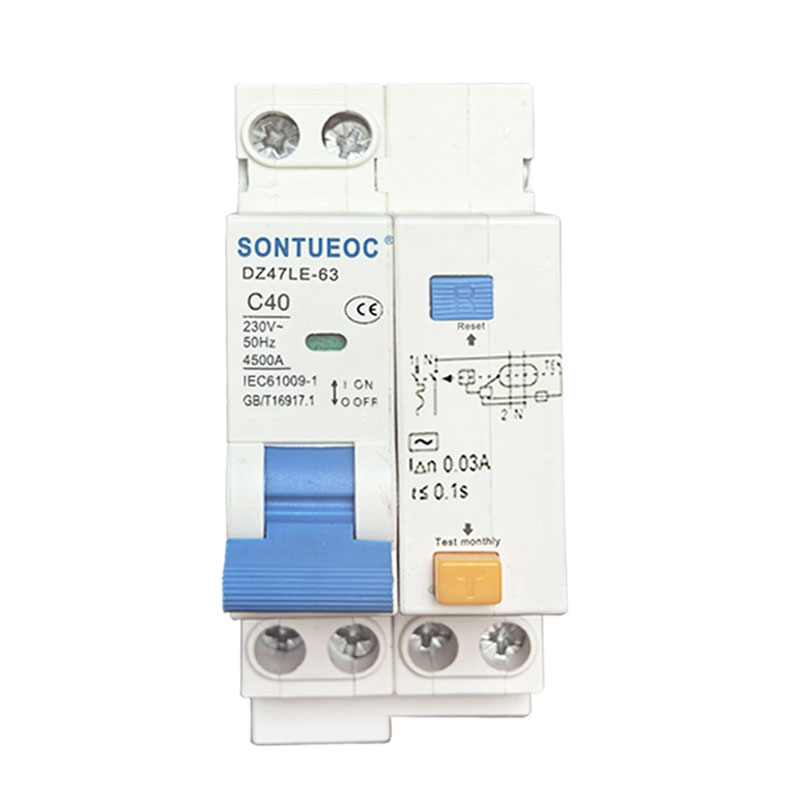

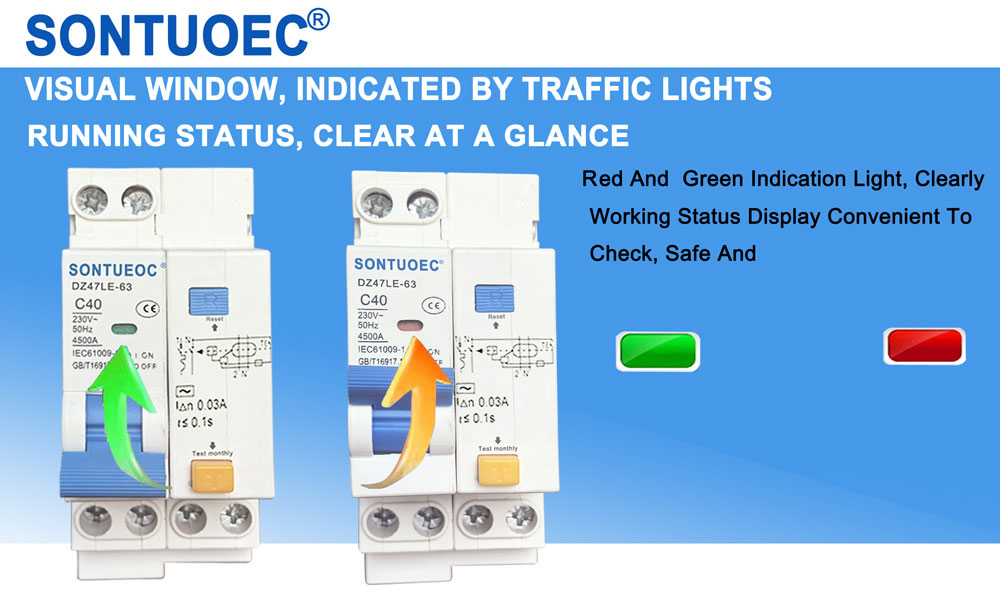

מפסק זרם דליפה מסדרת Dz47le-63 RCBO

SONTUOEC הוא אחד הספקים/יצרנים הסיניים המתמחים בייצור של מכשירים חשמליים קטנים שונים.DZ47LE ישים על קו של מתח AC 50/60Hz מדורג מתח 230V עבור יחיד קוטב שני תיל, 2 קוטב או - 3 קוטבי e או 400 ויל. 4 קוטבים וזרם מדורג עד 63A. זה יכול להגן על הקו ו המנוע מעומס יתר ו קצר זה יכול לשמש גם להמרת קו לא תכופות והתנעות תדירות של מנוע. הוא תואם לסטנדרטים של IEC61009.1.

דֶגֶם:DZ47LE-63

שלח שאילתה

תיאור מוצר

פרמטרים טכניים:

מתח מדורג (V)	זרם מדורג של Case Inm(A)	פולנים	ניטרה	CurrentIn(A) מדורג	כושר שבירת מעגל קצר מדורג Icu(KA)		זרם פריצת זרם מדורג	זרם מדורג לא שובר זרם (mA)
מתח מדורג (V)	זרם מדורג של Case Inm(A)	פולנים	לינל	CurrentIn(A) מדורג	כושר שבירה Icu(KA)	חַסַת עָלִים	(אִמָא))	זרם מדורג לא שובר זרם (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100,300	50,150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE מפסק מופעל עם זרם שייר עם הגנת זרם יתר (אלקטרונית):

1. יישום

כוח אדם ומיגון אש

הגנה על כבלים וקווים מפני עומס יתר וקצר חשמלי

2. כללים כלליים לבחירת RCBO:

א. זרם הפעלה שיורי מדורג

ב ≤ 30 mA: הגנה נוספת במקרה של מגע ישיר ב ≤ 300 mA: הגנה מפני אש מונעת במקרה של זרמי תקלה באדמה

ב.שיעור מעידה

דרגת AC - ניתוק מובטח עבור זרמים סינוסואידיים, מתחלפים, בין אם הם מופעלים במהירות ובין אם הם גדלים באיטיות.

ג.עקומת מעידה

עקומת C (5-10 אינץ') הגנה ובקרה על המעגלים מפני עומסי יתר וקצרים; הגנה לעומסים התנגדות ואינדוקטיבית עם זרם פריצה נמוך.

עקומת D (10-14 אינץ') הגנה ובקרה על המעגלים מפני עומסי יתר וקצרים; הגנה עבור מעגלים המספקים עומסים עם זרם פריצה גבוה בסגירת המעגל (שנאי LV/LV, מנורות תקלות).
