מפסק מעגלי Disjuntor הוא סוג של מכשיר מיתוג המשמש להגנה על המעגל, כאשר יש עומס יתר, קצר חשמל ותקלות אחרות במעגל, הוא יכול לנתק במהירות את המעגל כדי למנוע מהתקלה להרחיב ולפגום את הציוד במעגל. בשל גודלו הקטן, משקל קל, התקנה קלה ומאפיינים אחרים, מפסק מיניאטורי נמצא בשימוש נרחב בתחומים למגורים, מסחריים ותעשייתיים כאלמנט הגנה למכשירי מסוף.

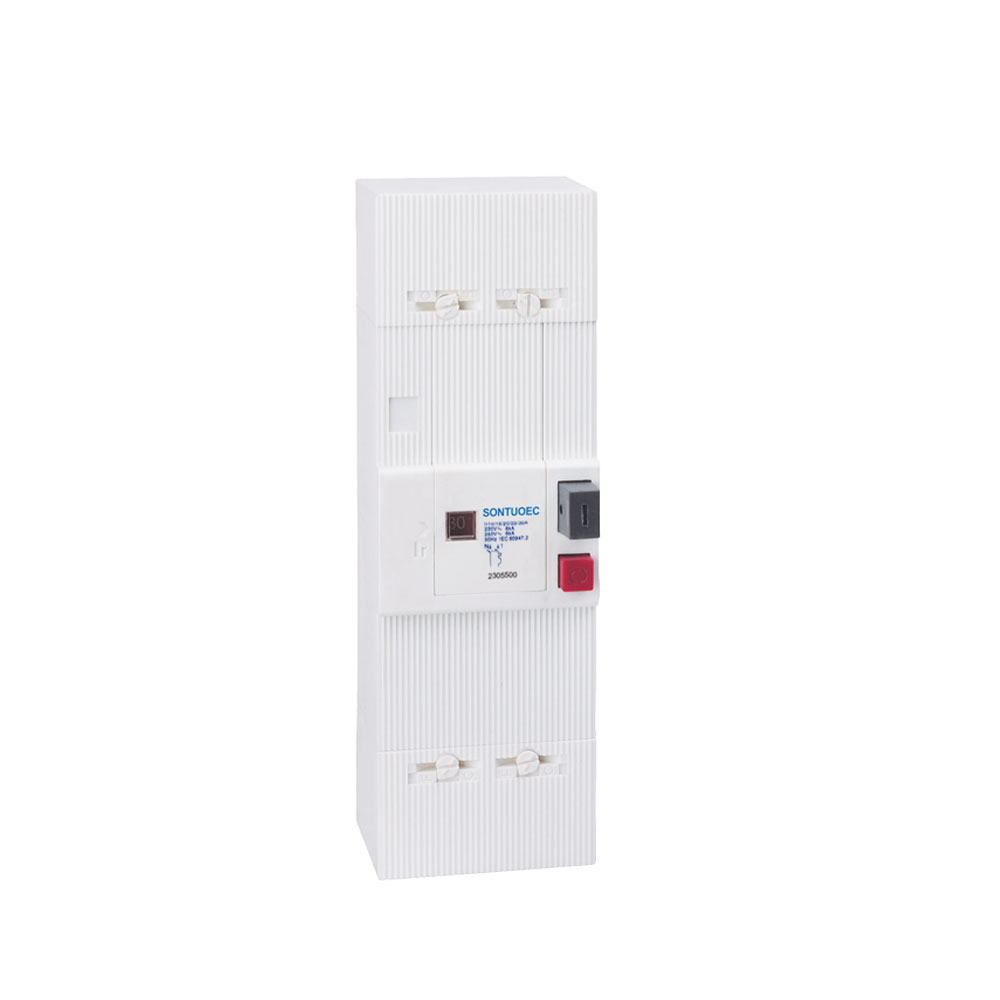

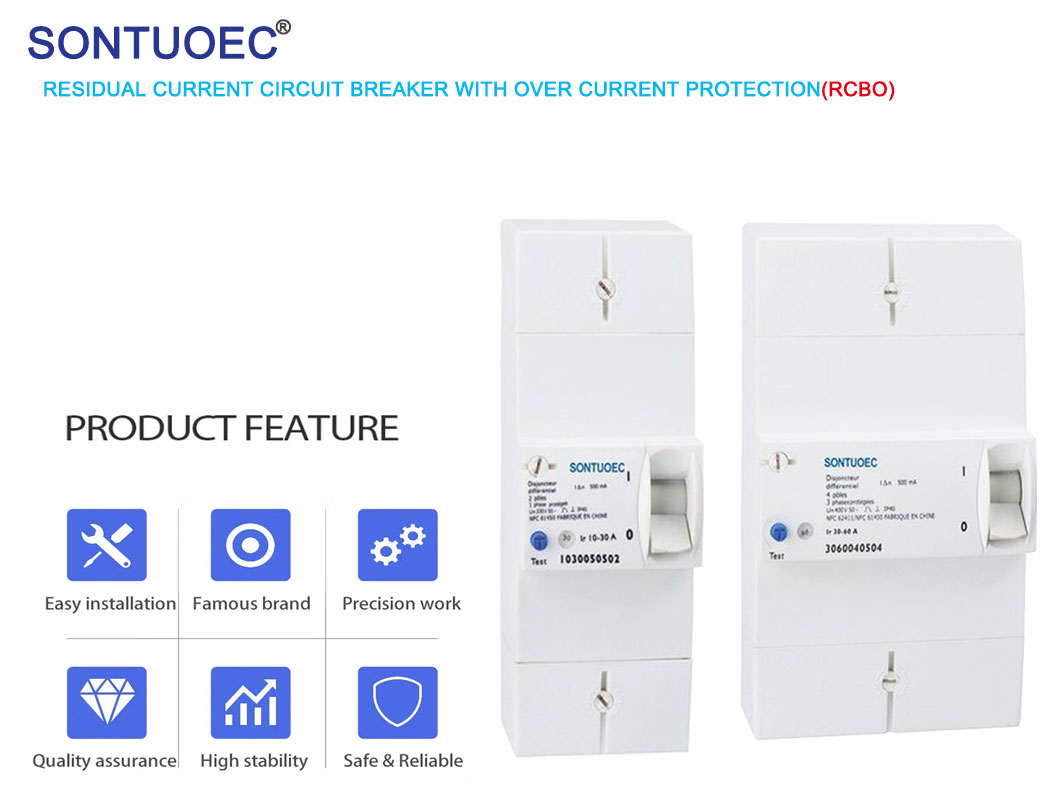

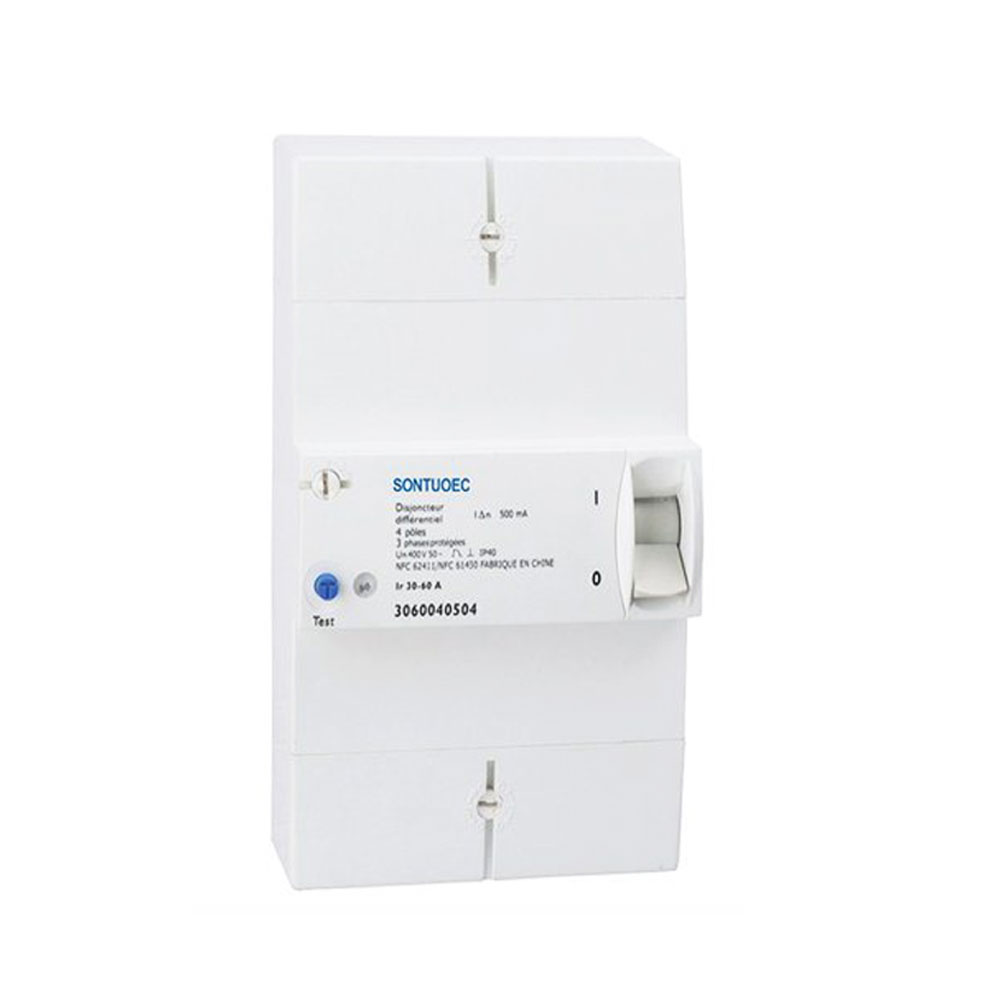

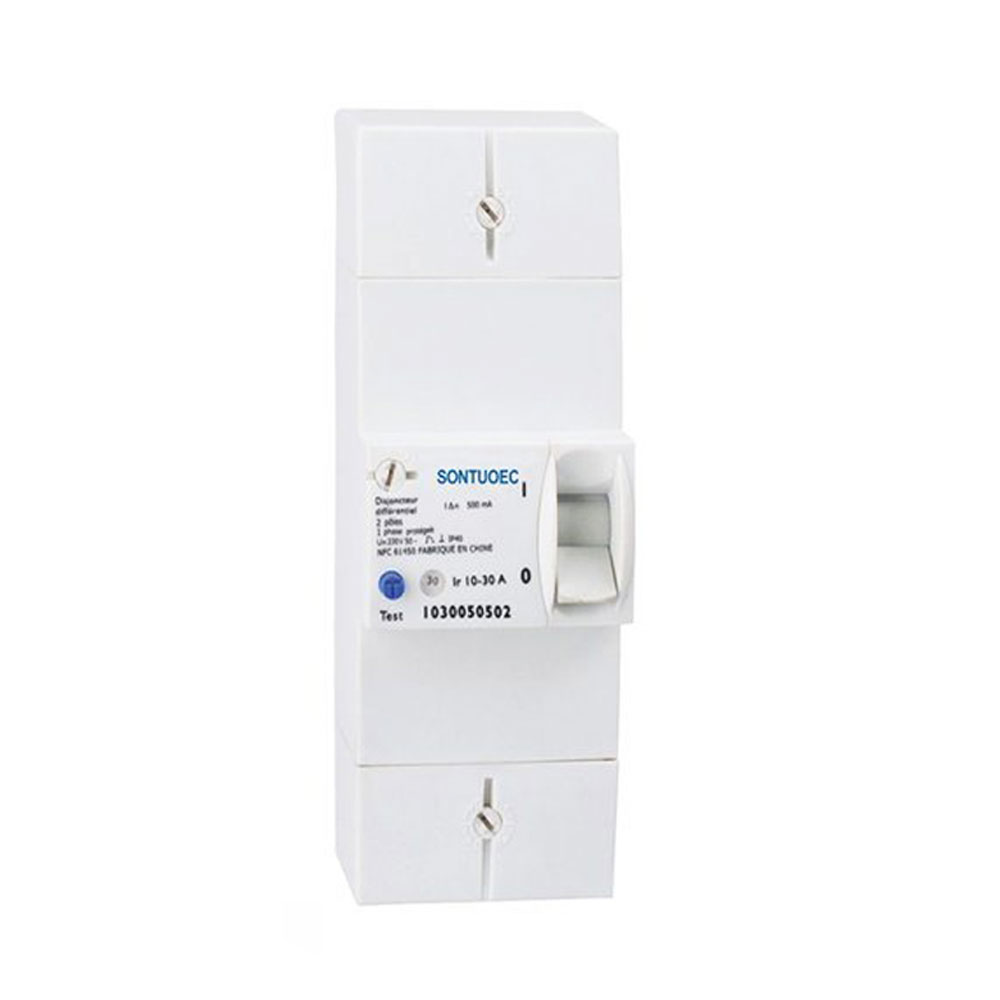

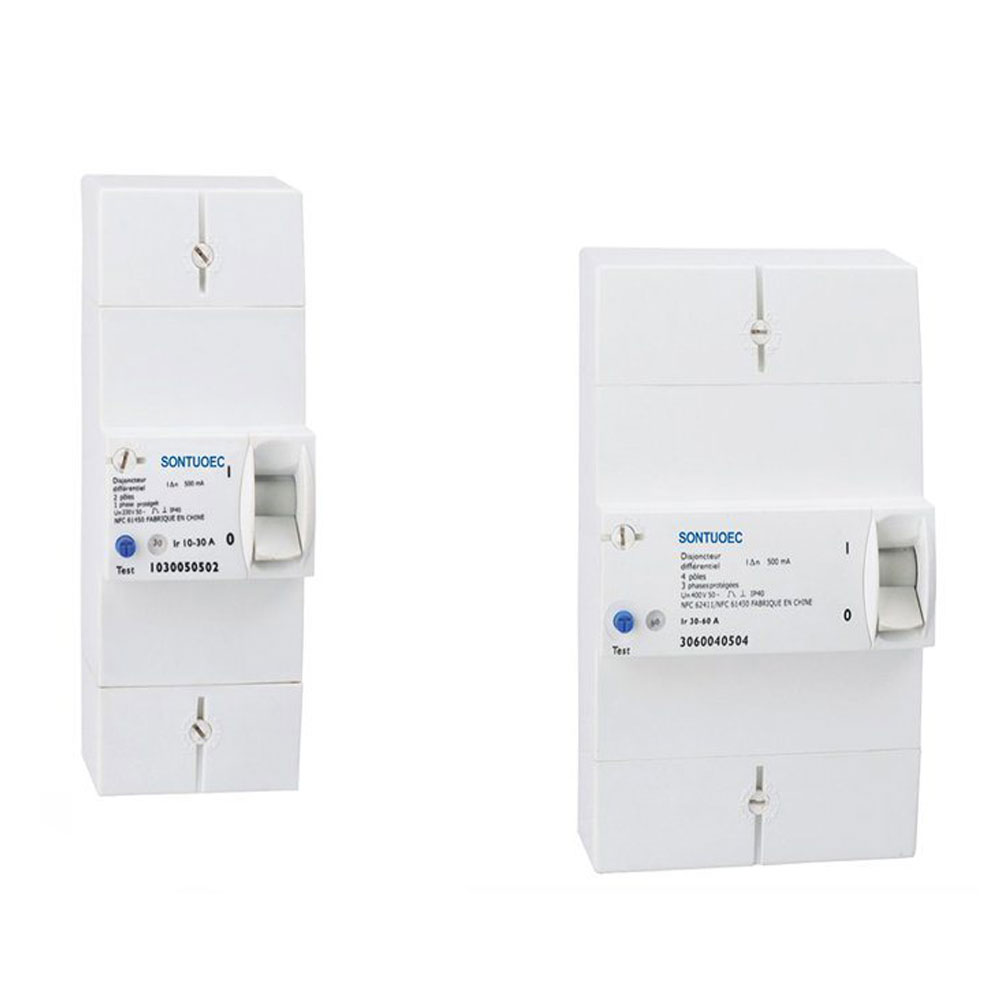

דֶגֶם:STO

שלח שאילתה

תיאור מוצר

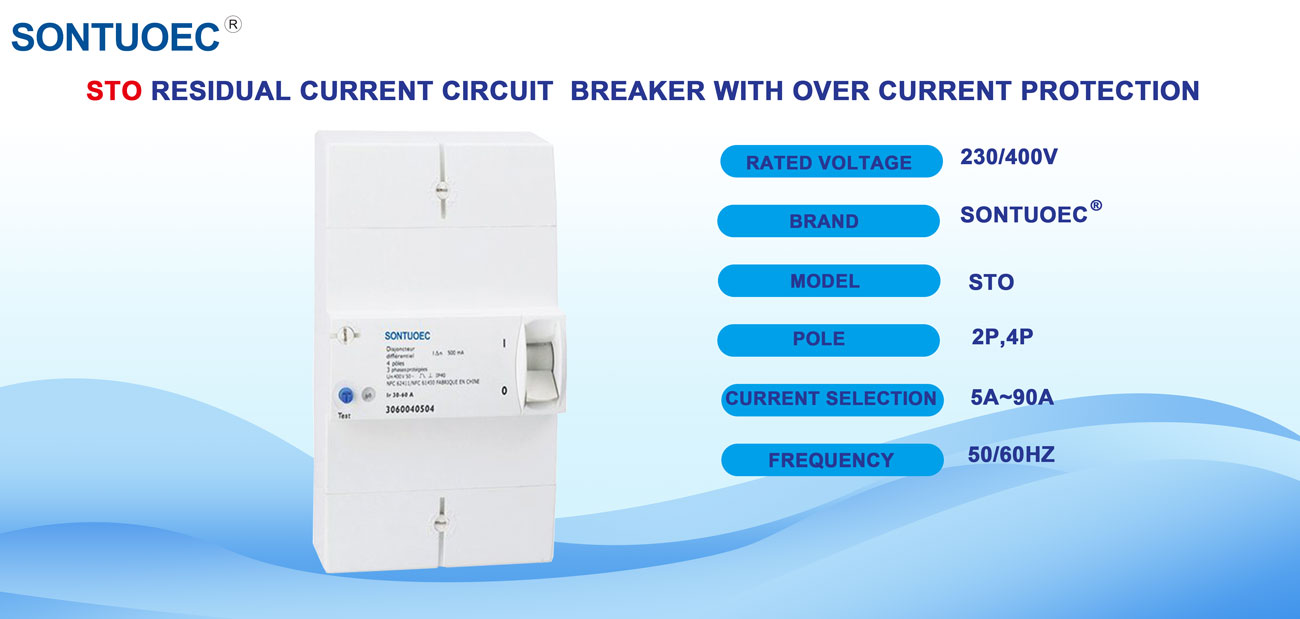

דֶגֶם	סטו
תֶקֶן	IEC61009-1, IEC 60947-2
רגישות מדורגת l △ n	300,500 (MA)
מוֹט	2p, 4p
יכולת קצרה קצרה מדורגת (ICN)	3ka, 6ka, 8ka
זרם מדורג (IN)	5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (מתכוונן זרם)
מתח מדורג (UN)	230/400 וולט
סיבולת אלקטרו-מכנית	מעל 6000 מחזורים

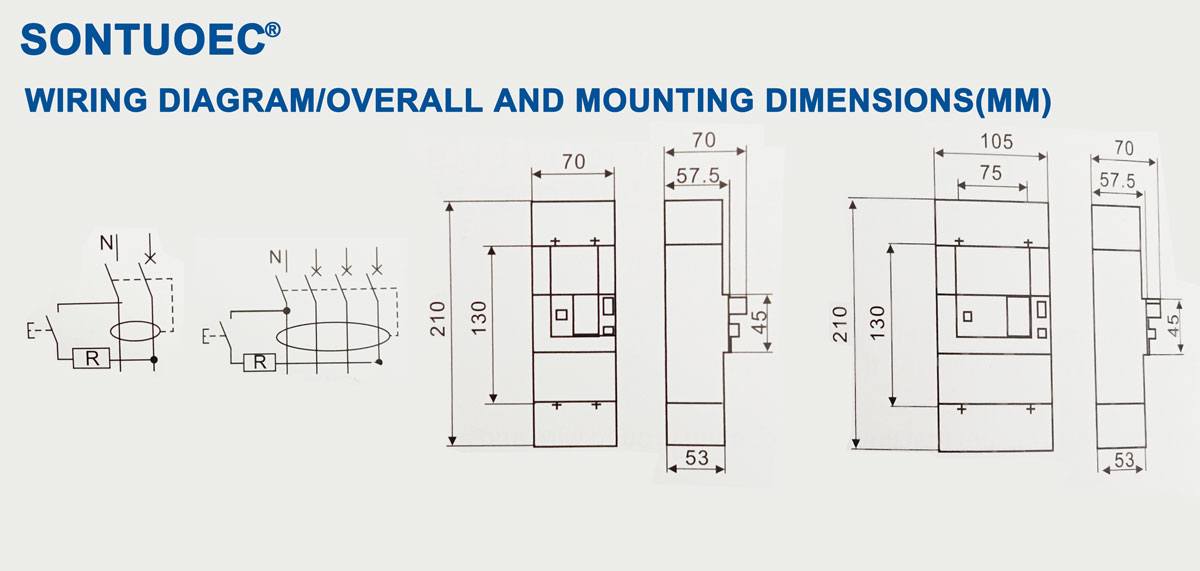

מבנה ועיקרון עבודה

 מבנה: מפסק מיניאטורה מורכב בדרך כלל ממערכת מגע, מכשיר כיבוי קשת, מנגנון הפעלה, ניתוק מכשיר וקליפה וחלקים אחרים. ביניהם, מערכת המגע משמשת לחיבור ולנתק את המעגל; מכשיר הכיבוי של קשת משמש לכיבוי הקשת בעת ניתוק המעגל, ומונע מהקשת לפגוע בציוד ובאנשי הצוות; מנגנון ההפעלה משמש להפעלת מפסק המפסק ידנית או אוטומטית; מכשיר השחרור משמש לניתוק המעגל באופן אוטומטי כאשר המעגל לקוי.

 עקרון עבודה: העיקרון העובד של מפסק מיניאטורה מבוסס על ההשפעות התרמיות והאלקטרומגנטיות של הזרם. כאשר הזרם במעגל עולה על הערך המדורג, ה- Bimetal יכופף ויוסר על ידי חום, ישחרר את התפס המכני ובכך יפתח את אנשי הקשר של מפסק. במקביל, האלקטרומגנט ייצר גם יניקה בגלל הזרם המופרז, ויגרום לחלוץ להפעיל ולנתק את המעגל.

יתרונות ויישומים

יתרונות: מפסק מיניאטורי יש יתרונות של גודל קטן, משקל קל, התקנה קלה, חיי שירות ארוכים ואמינות גבוהה. במקביל, יש לו גם מגוון פונקציות הגנה כמו הגנה על עומס יתר, הגנה על קצרים, הגנת דליפה וכו ', שיכולים להבטיח את הפעולה הבטוחה של המעגל.

יישומים: מפסקי מיניאטורה נמצאים בשימוש נרחב בתחומים למגורים, מסחריים ותעשייתיים. באזור המגורים הוא משמש בדרך כלל כאלמנט הגנה בתיבת ההפצה כדי להגן על בטיחות מעגלי הבית; באזורים המסחריים והתעשייתיים הוא משמש כאלמנט הגנה לציוד חשמלי למניעת תאונות כמו נזקי ציוד ואש הנגרמים כתוצאה מכשל במעגל.
