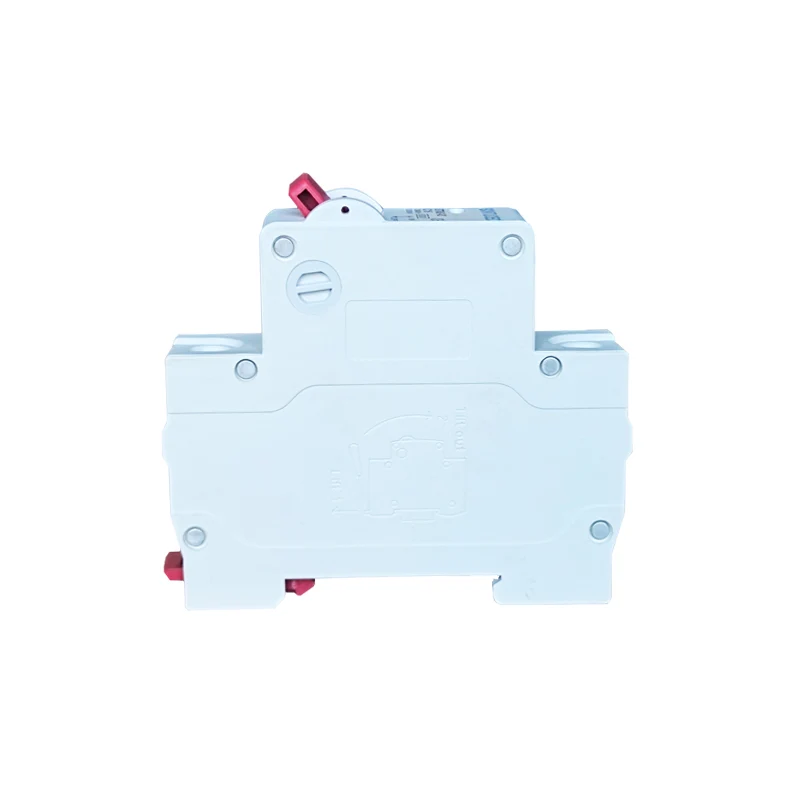

מסילת דין מסוג MCB

MCB מסוג DIN מסילה משלב את ההתקנה הסטנדרטית של Rail DIN עם פונקציית הגנת המעגל של מפסק מיניאטורה. הוא משמש בעיקר במערכות חשמל כדי להגן על מעגלים וציוד על ידי ניתוק במהירות של הזרם כאשר יש מצב לא תקין כמו עומס יתר או קצר חשמלי. יחד עם זאת, הוא הופך את תהליך ההתקנה, ההחלפה והתחזוקה לנוח יותר וסטנדרטי יותר בגלל שיטת ההרכבה של DIN.

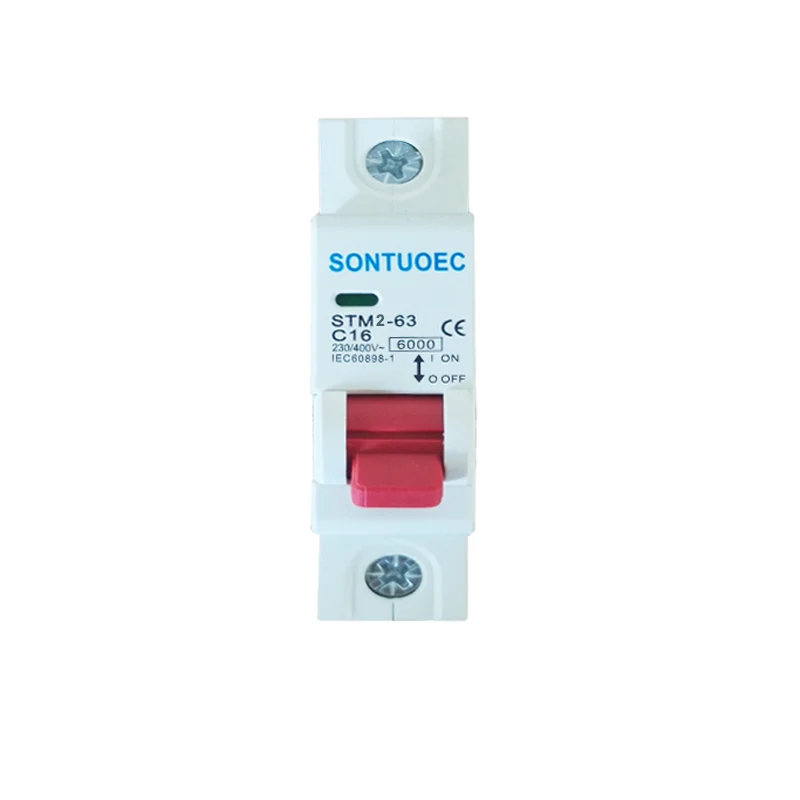

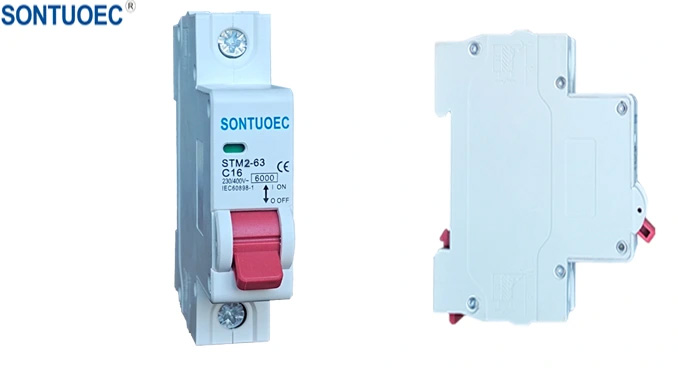

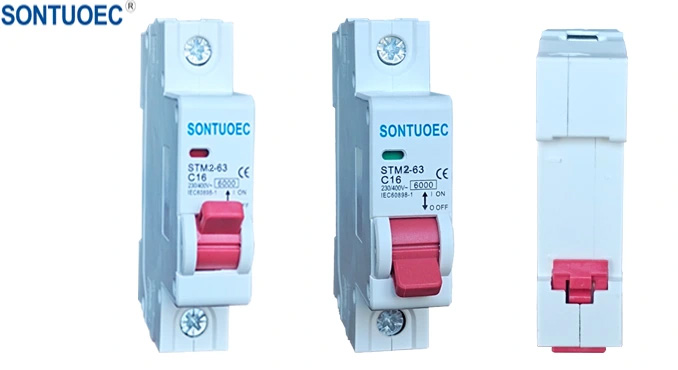

דֶגֶם:STM2-63

שלח שאילתה

תיאור מוצר

דֶגֶם	STM2-63
תֶקֶן	IEC60898-1

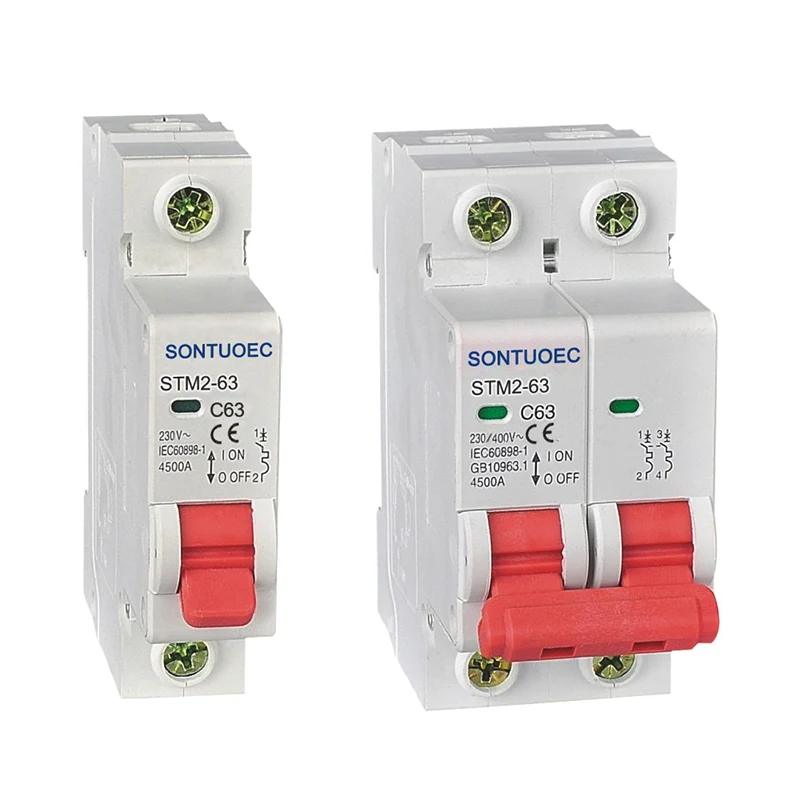

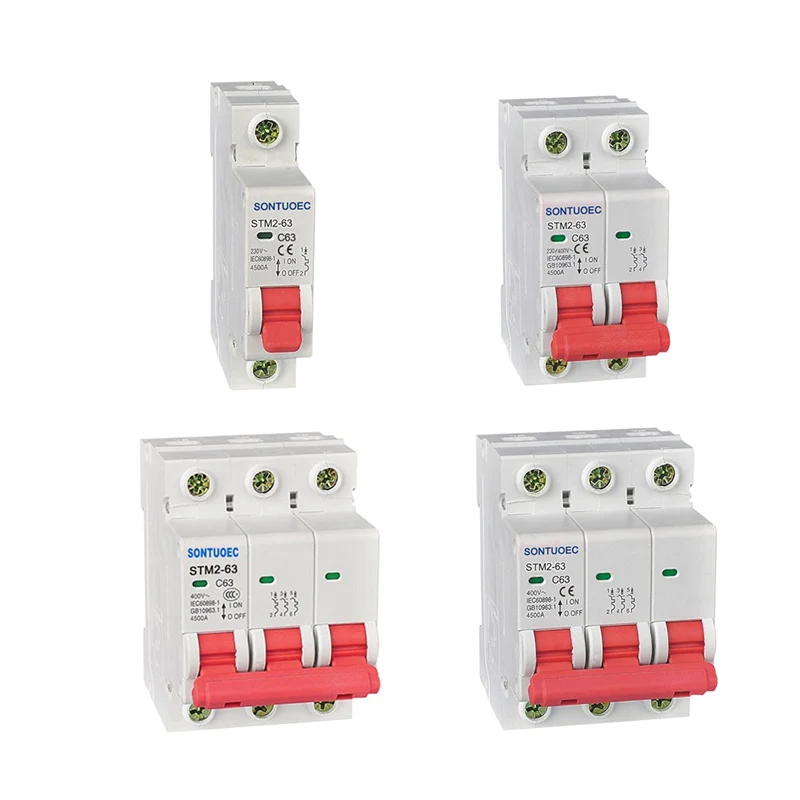

מוֹט	1p, 2p, 3p, 4p
זרם מדורג (IN)	1,2,4,610,16,20,25,32,40,50,63A
מתח מדורג (UN)	AC230 (240)/400 (415) v
יכולת שבירת	3ka, 4ka, 5ka, 6ka
תדירות מדורגת	50/60 הרץ
עקומת הפעלה	B, c, d
שחרור מגנטי	עקומת B: בין 3 ל -5 ב
	עקומת C: בין 5in ל 10in
	עקומת D: בין 10in ל- 14in
סיבולת אלקטרו-מכנית	מעל 6000 מחזורים

סקירה כללית מסוג MCB מסוג DIN

DIN Rail הוא סוג סטנדרטי של מסילה מתכתית הנמצאת בשימוש נרחב עבור מפסקי הרכבה וציוד בקרה תעשייתי במדפי ציוד. DIN מייצג את "Deutsche Institut Für Normung" והוא ניתן להחלפה אוניברסלית, ומאפשר תאימות והחלפה בין רכיבים מיצרנים שונים. סוג נפוץ אחד של מסילה DIN הוא מסילת ה- DIN TS35, המתאימה להתקנת מוצרי בקרה ותעשייה חשמלית ורכיבים, כמו מפסקי חשמל, בקרי מנוע וכן הלאה.

מאפיינים מסוג MCB מסוג DIN

התקנה סטנדרטית: DIN Rail מסוג MCB מאמצת שיטת הרכבה של DIN Rail, מה שהופך את תהליך ההתקנה לסטנדרטי ונוח יותר. המשתמשים צריכים רק להכניס את מפסק המפסק למצב המתאים על המעקה, וניתן להשלים את ההתקנה ללא שלבי חיווט ותיקון מורכבים.

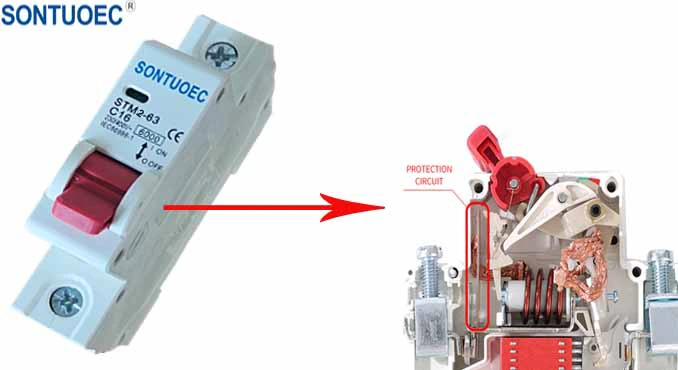

הגנת מעגלים: כמפסק מיניאטורי, MCB מסוג DIN מצויד בהגנה על עומס יתר והגנה על הקצר. כאשר יש עומס יתר או קצר במעגל, הוא יכול לנתק במהירות את הזרם, ולמנוע את התקלה להתרחב ונזק ציוד.

גמישות: מערכת הרכבות DIN מציעה מגוון רחב של עמדות הרכבה ואפשרויות שטח, ומאפשרת להגדיר גמישות מסוג MCBs מסוג DIN במקומות שונים במעגל לפי הצורך.

קלות התחזוקה: בזכות ההרכבה הסטנדרטית, תהליך ההחלפה והתחזוקה של MCBs מסוג DIN הוא גם הרבה יותר פשוט ומהיר. המשתמש פשוט מסיר את המפסק הפגום מהמעקה ומכניס אחד חדש.
