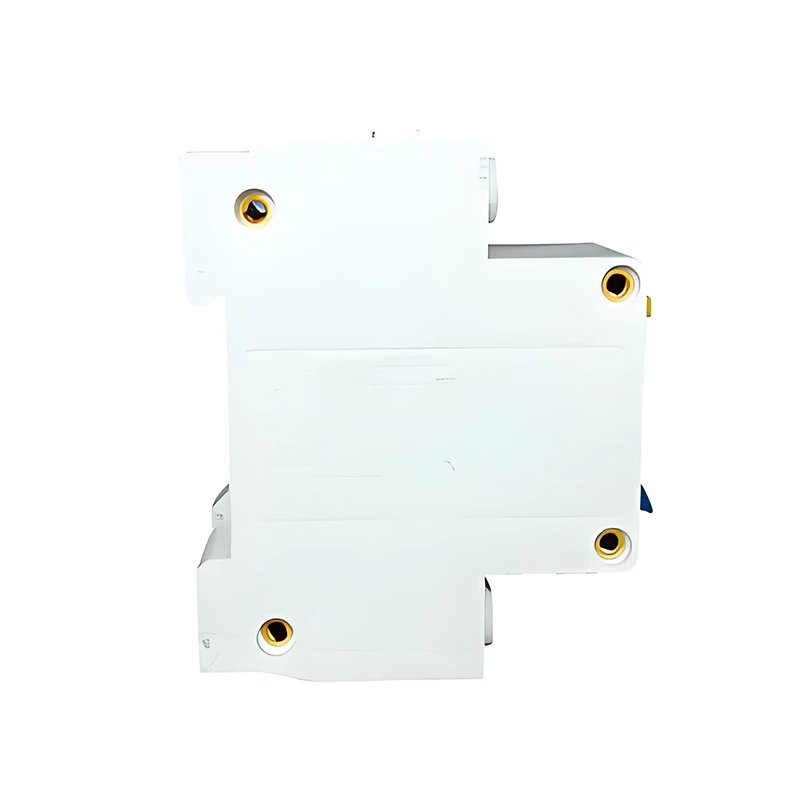

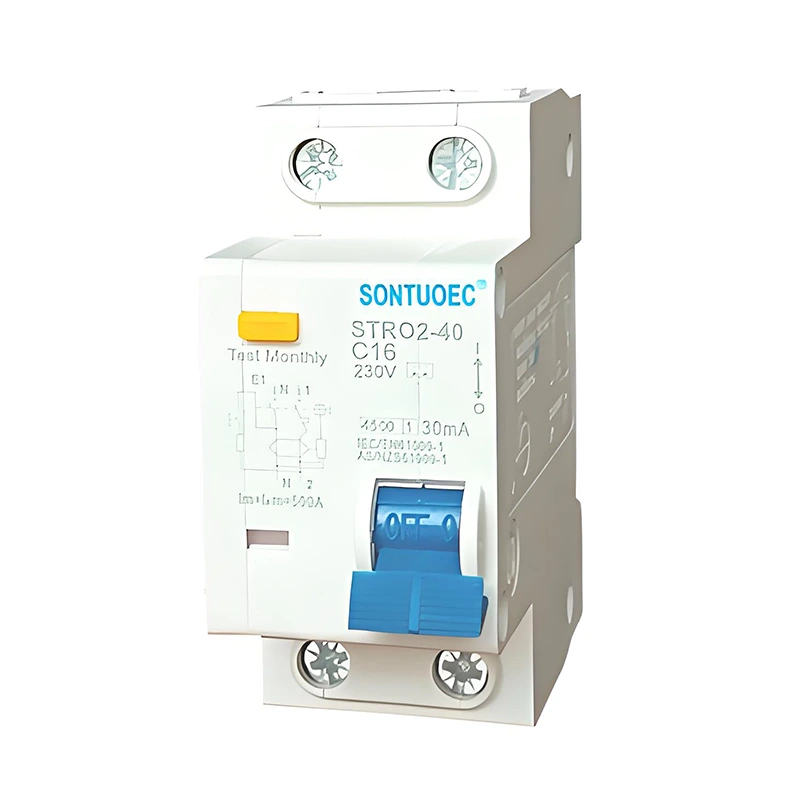

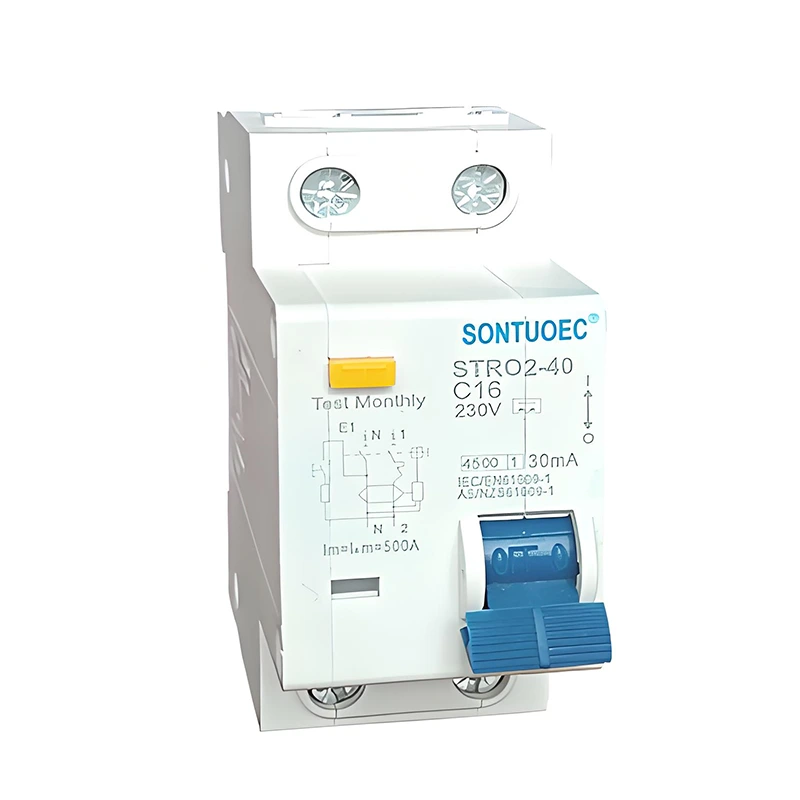

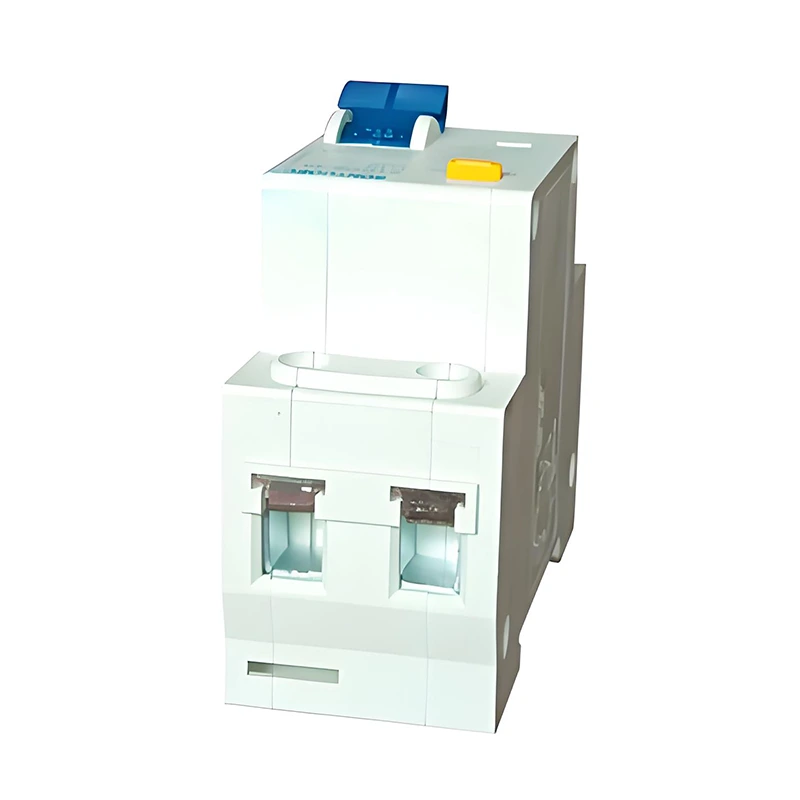

עקומה C rcbo

עקומת STR02-40 C RCBO משמשת בעיקר במעגל של AC50/60Hz שני קטבים 230 וולט או ארבעה קטבים 400 וולט, מדורגים זרם של עד 6A-40A לצורך עומס יתר יעיל והגנה על מעגל קצר והחלפה נדירה של קו חשמל או מצוין בזרם נוטלי, כמו גם מצחיק את הערך הנוטלי. זה יכול להגן על אבטחה אישית ביעילות ולהימנע מהנזקים בציוד. זה מתאים לכל מיני מקומות, כמו תעשייה, מסחר, עלייה גבוהה ומגורים אזרחיים.

דֶגֶם:STRO2-40

שלח שאילתה

תיאור מוצר

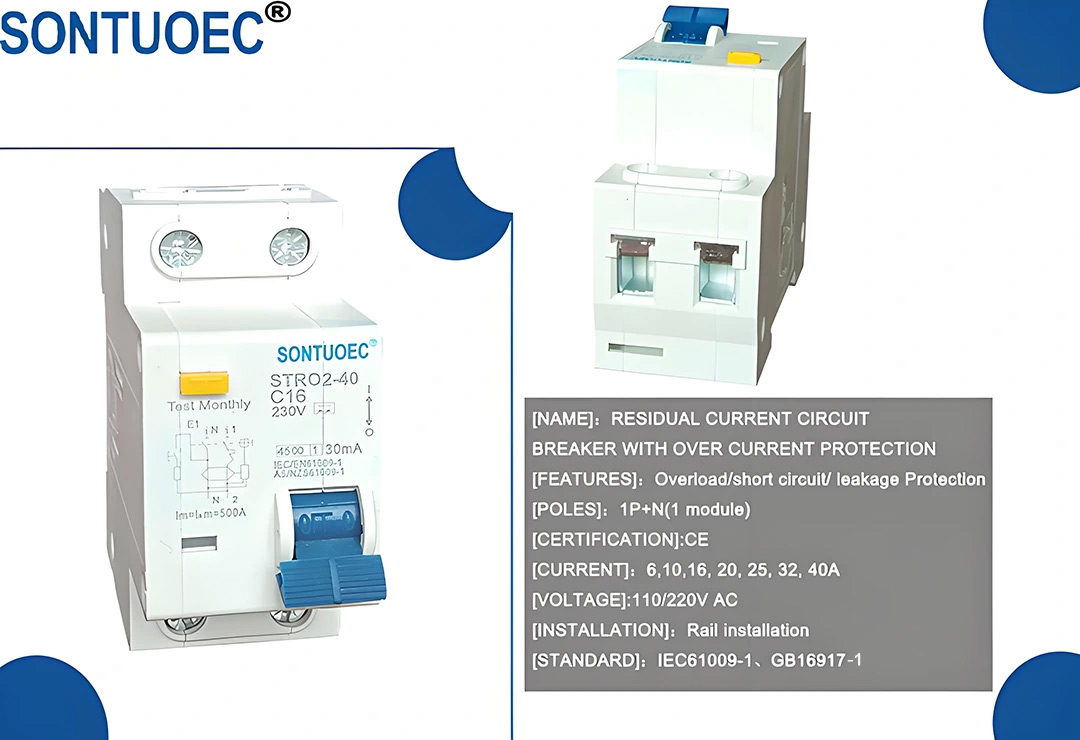

דֶגֶם	סוג אלקטרוני
תֶקֶן:	IEC 61009-1
Characterstics זרם שיורי	ו/ו
מוט לא	1p+n
מאפיין שחרור תרמו-מגנטב	ב; ג; ד;
זרם מדורג (א)	6A, 10A, 16A, 25A, 32A, 40A
מתח מדורג (v)	220,230,240V
מדורג זרם הפעלה שיורי	10mA, 30mA, 100mA, 300mA, 500mA
דירוג קוצר קציר שיורי מותנה נוֹכְחִי	3KA;
סיבולת אלקטרו-מכנית	מעל 4000 מחזורים

תצוגה מעל מוצר:

1. ספק הגנה מפני תקלות אדמה/זרם דליפה ותפקוד הבידוד

2. זרם קצר במעגל קצר עמידה ביכולת

4. מצויד במסופי חיבור מוגנים על ידי אצבעות

5. ניתוק אוטומטית את המעגל כאשר מתרחשת זרם תקלה/דליפה של כדור הארץ ועולה על הרגישות המדורגת

6. תלוי באספקת החשמל ומתח הקו, ונקי מהפרעות חיצוניות, תנודות מתח.

עקומת הניתוק מתארת את מאפייני הפעולה של מפסק מעגל בתנאי עומס יתר. סוג C עקומות ניתוק משמשות בעיקר להגנה על מעגלי תאורה ועומסים מסוימים הרגישים פחות לעומסי יתר מיידיים. זה מאופיין בזמן פעולה מעוכב ארוך כאשר זרם עומס יתר הוא קטן; ככל שזרם עומס יתר גדל, זמן הפעולה מתקצר בהדרגה. תכנון זה נועד להימנע מפעולה כוזבת בגלל דוקרני זרם חולפים במהלך הפעלת העומס, וכדי להבטיח שניתן יהיה לנתק את המעגל בזמן במהלך עומסי יתר ממושכים.

תכונות ופונקציות עיקריות

הגנה על זרם שיורי: עקומה C RCBO מסוגלת לאתר ולנתק את הזרם הנותר הנגרם כתוצאה מהלם חשמלי אנושי או דליפת ציוד, ובכך מונע תאונות זעזועים חשמליות ושריפות חשמל.

הגנת עומס יתר: כאשר הזרם במעגל עולה על הזרם המדורג של ה- RCBO, הוא מסוגל לנתק את המעגל בפרק זמן מוגדר כדי למנוע נזק לתאונות המעגל או האש עקב עומס יתר. עקומת הפשטה מסוג C מבטיחה כי הגנה זו מופעלת בזמן המתאים.

הגנה על מעגל קצר: במקרה של קצר מעגל במעגל, העקומה C rcbo מסוגלת לפעול במהירות כדי לנתק את הזרם הקצר במעגל ולהגן על המעגל והציוד. קיבולת שבירה גבוהה: קיבולת השבירה הגבוהה של RCBO מאפשרת לו לנתק במהירות את המעגלים בעקומות של עקומות בעקבות קלות במבנה קומצוצתי של Commant Commant Commant Commant Commant Commant commat commat commat commat compat commat compat commat compat commact compact compat compat. חוסך.

Curve C RCBO
