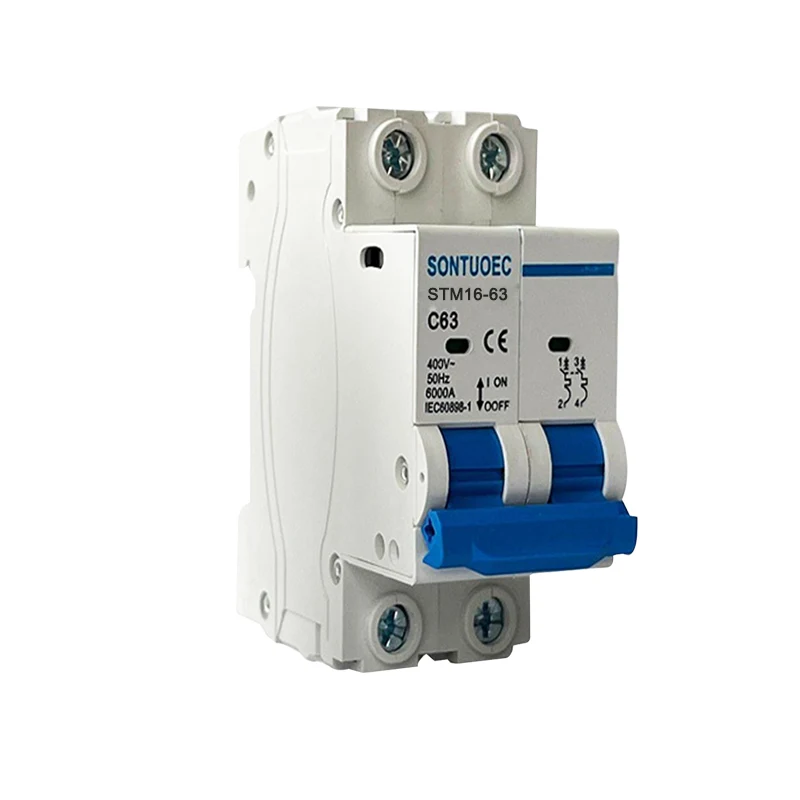

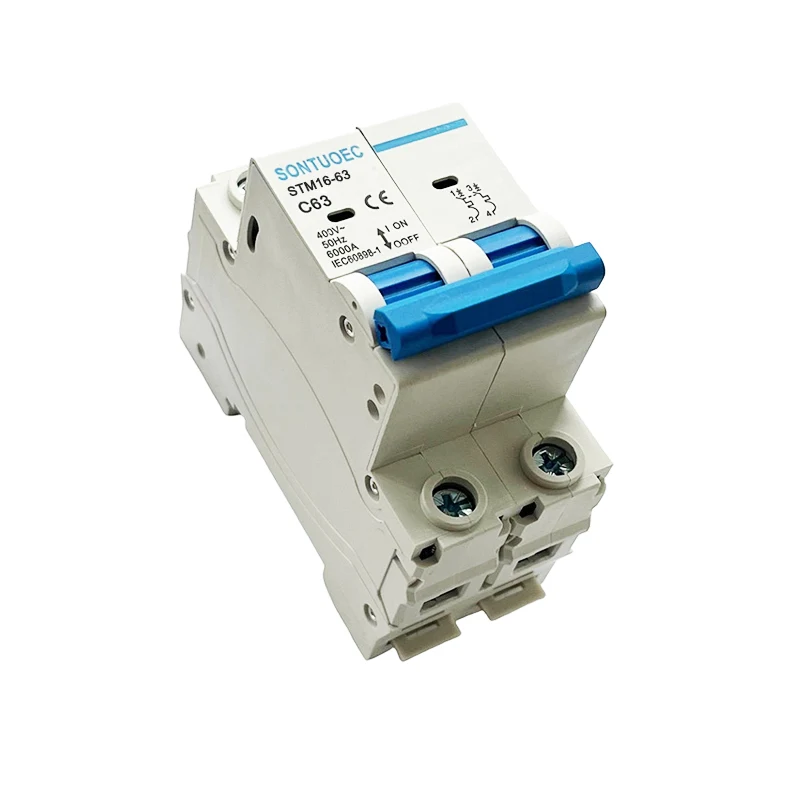

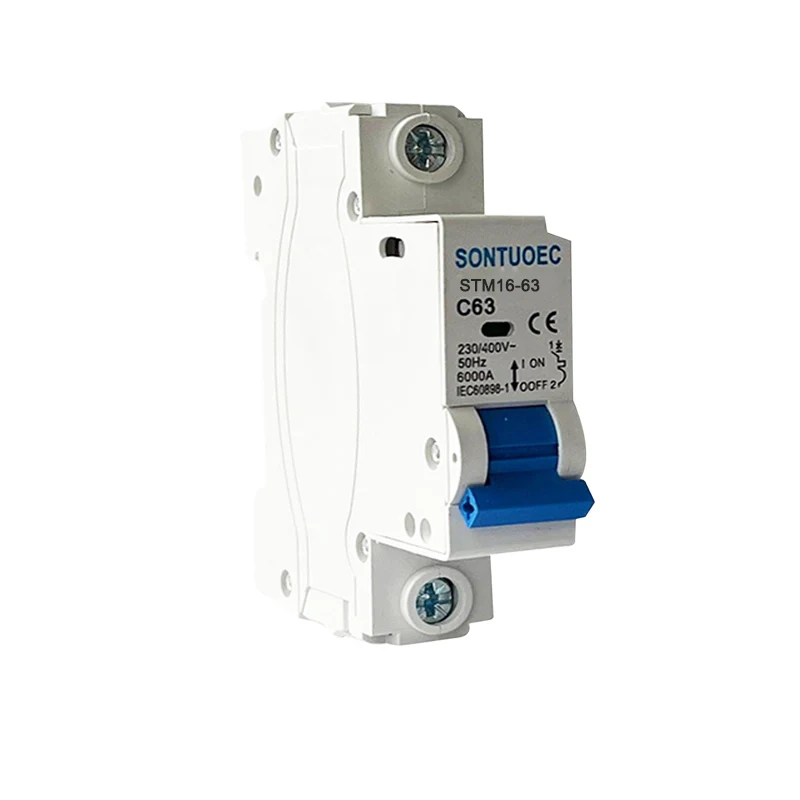

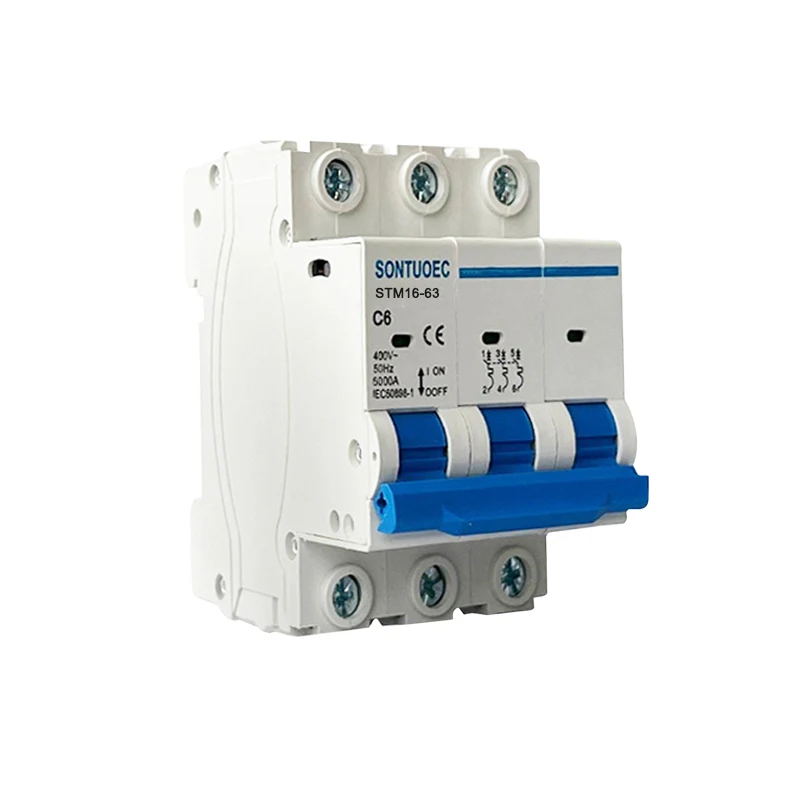

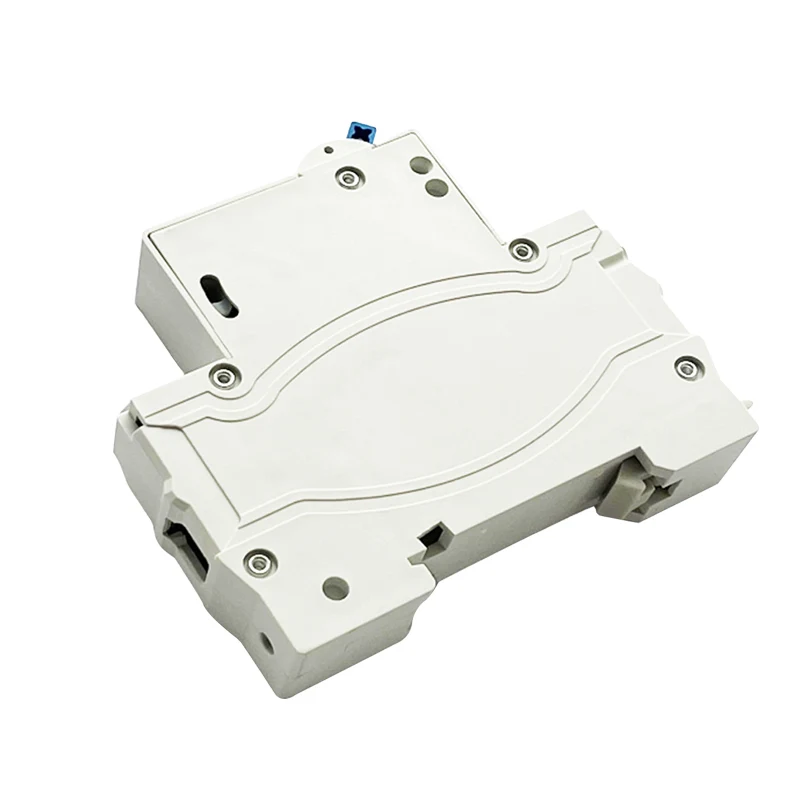

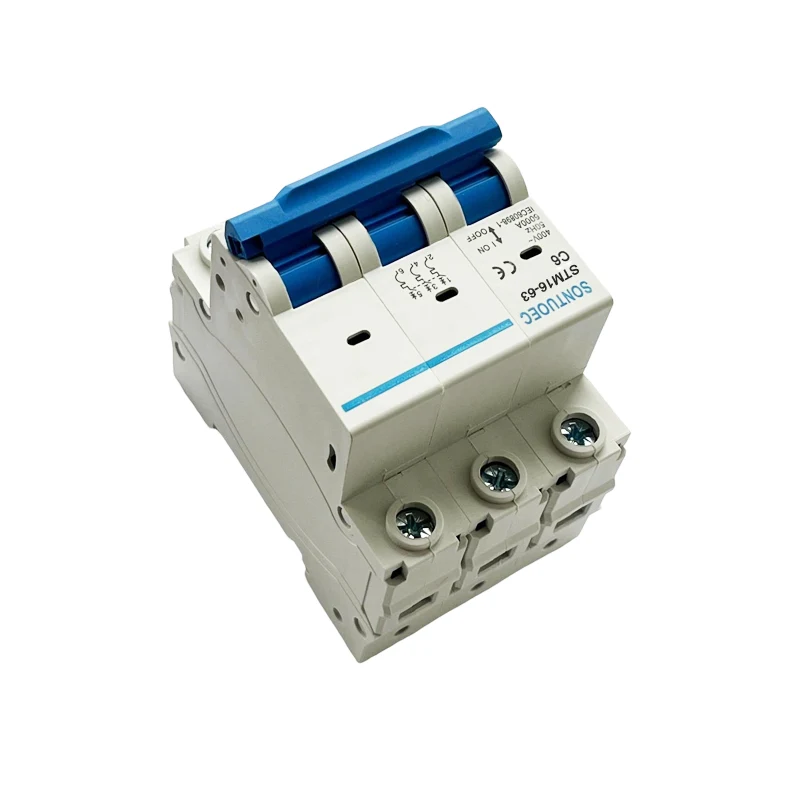

Curve C MCB מפסק מיניאטורי מפלס הוא מפסק מיניאטורי נמצא בשימוש נרחב במקומות כמו מגורים, מבנים מסחריים ומתקנים תעשייתיים, במיוחד במעגלים בהם נדרשים מאפייני שחרור עקומה C כדי להגן על ציוד חשמלי ובטיחות אישית.
דֶגֶם |
STM16-63 |
תֶקֶן | IEC60898-1 |
מוֹט |
1p, 2p, 3p, 4p |
יכולת שבירת קצרים |
3ka, 4.5ka, 6ka |
דורג זרם (ב) |
1,2,4,610,16,20,25,32,40,50,63A |
דורג מתח (un) |
AC230 (240)/400 (415) v |
דורג תֶדֶר |
50/60 הרץ |
עקומת הפעלה |
B, c, d |
מַגנֶטִי משחררים |
ב עקומה: בין 3 ל -5 ב |
עקומת C: בין 5in ל 10in |
|
עקומת D: בין 10in ל- 14in |
|
אלקטרו-מכני הַתמָדָה |
מֵעַל 6000 מחזורים |
גודל קטן ומשקל קל: עקומה C MCB מפסק מיניאטורה יש עיצוב קומפקטי להתקנה קלה וחיסכון בשטח.
A פעולה אמינה: דרך עקומת השחרור המדויקת ומכשיר השחרור האלקטרומגנטי האמין, הוא יכול לנתק במהירות את המעגל הפגום ולמנוע את נזק הציוד החשמלי.
Punctions פונקציות הגנה מרובות: בנוסף להגנה על מעגל קצר, יש לו גם פונקציות הגנה על עומס יתר והגנת מתח יתר, אשר מגנים באופן מקיף על בטיחות המעגלים.
Applicability יישום חזק: עקומת C עקומה C עקומת שחרור חלה על רוב העומסים המקובלים, כגון תאורה, שקעים וכו ', שיכולים לענות על הצרכים של מעגלים שונים.
עקרון ההפעלה של העקומה C MCB מבוסס בעיקר על ניטור הזרם והפעולה של מנגנון הניתוק. כאשר הזרם במעגל עולה על ערך הקבוע, מנגנון השחרור האלקטרומגנטי יפעל במהירות לניתוק המעגל. במקביל, השחרור התרמי מתחמם גם במהלך עומס יתר של זרם, מכופף את הבימטל ודוחף את מנגנון השחרור החופשי לפעולה, ובכך לנתק את המעגל. עקומת השחרור מסוג C עקומה פירושה שתתנאי עומס יתר, מפסק המעגל יש מהירות שחרור איטית יותר כדי להתאים לדרישות העומס לטווח הקצר של עומסים מסוימים.
התאמת דירוג זרם לטעינה: בעת רכישת עקומת C MCBs, יש לוודא שהדירוג הנוכחי של מפסק המפסק תואם את העומס של המעגל כדי למנוע שימוש עמוס יתר עלול לגרום נזק לציוד או להפעיל ניתוק לא תקין.
בחירת מאפייני הפעלה: עקומות הפשטה עקומות C מתאימות לרוב העומסים המקובלים, אך הבחירה המדויקת תצטרך לקבוע על ידי דרישות היישום של המעגל.
מיקום ההתקנה: יש להתקין את ה- MCB בתיבת חלוקה או מתג כדי להבטיח את הבטיחות והאמינות של המעגל. יחד עם זאת, יש להתקין אותו במקום בו קל להפעיל ולפקח עליהן, כך שניתן לנקוט אמצעים מתוזמנים במקרה של תקלה.
בדיקה ותחזוקה קבועה: על מנת להבטיח את התפקוד הנכון של עקומת C MCB, יש לבדוק אותו ולתחזק אותו על בסיס קבוע. זה כולל בדיקה כי אנשי הקשר של המפסק במצב טוב, שמנגנון הניתוק גמיש וכן הלאה.
