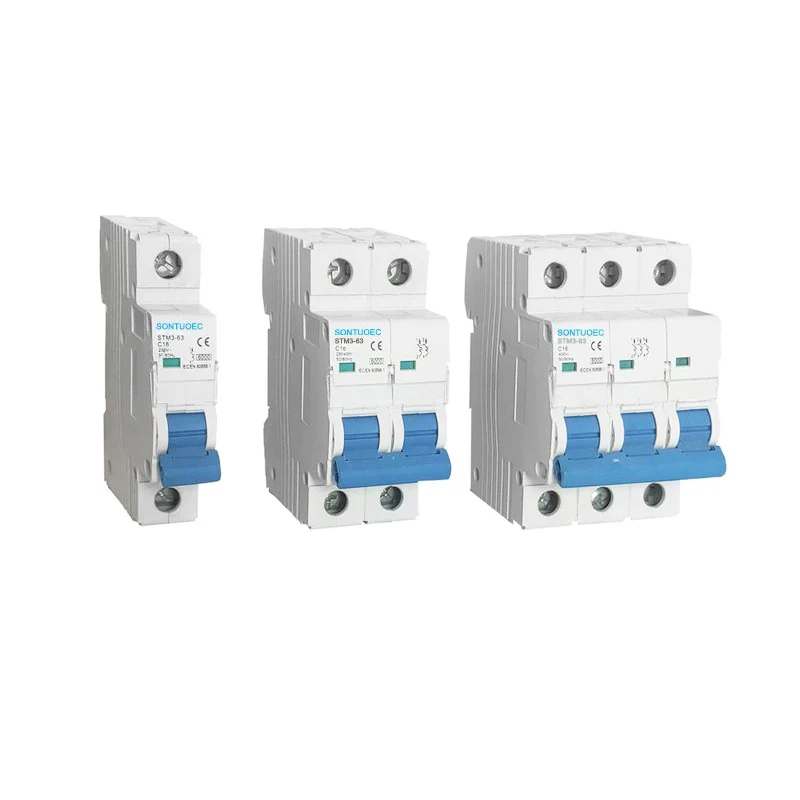

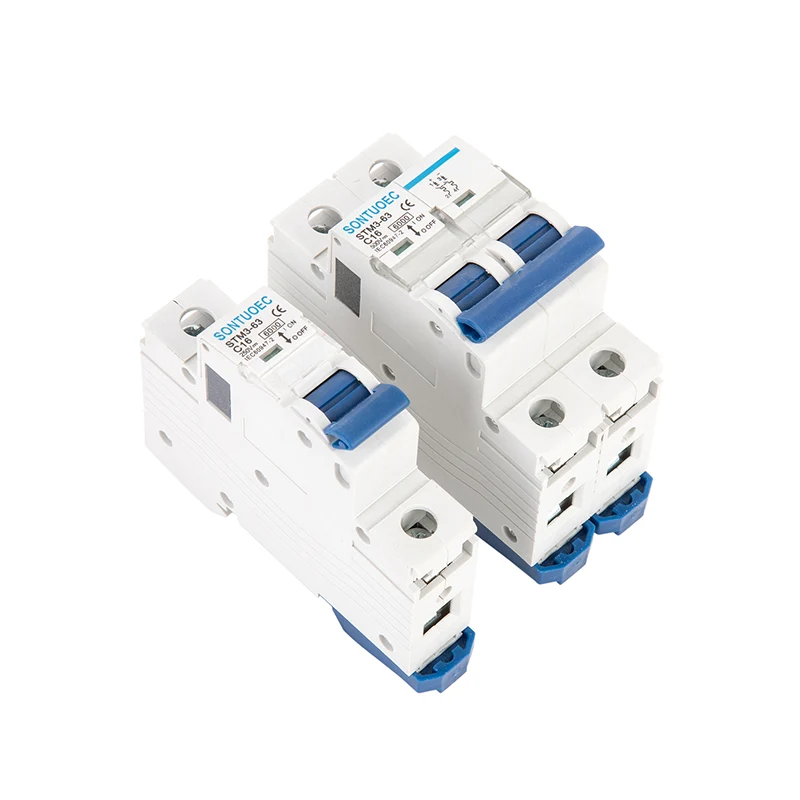

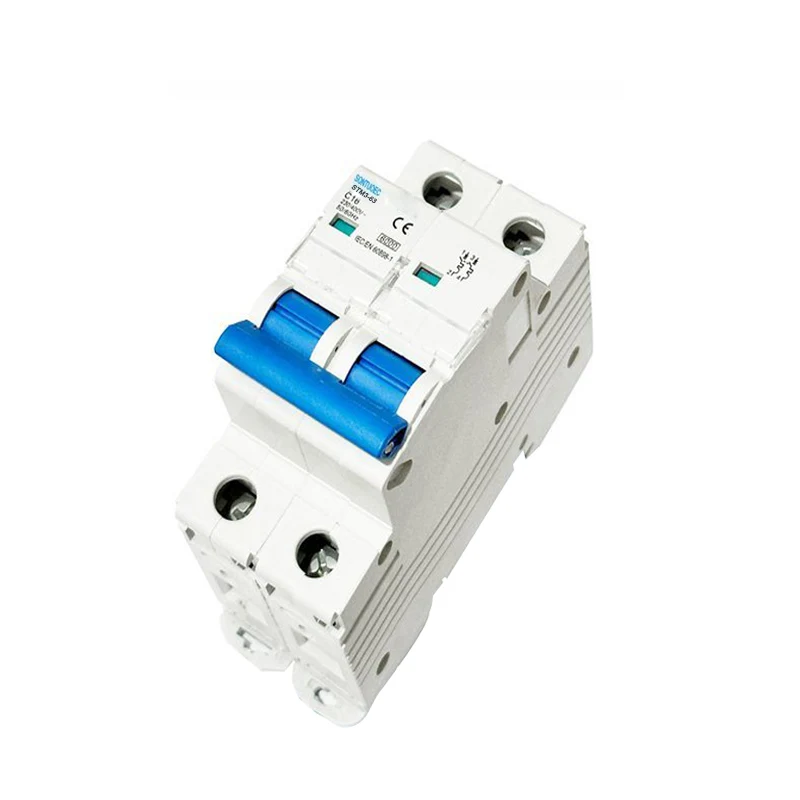

עקומה B MCB מפסק מיניאטורה

Curve B MCB מפסקי מיניאטורה הם קטנים, קלים להתקנה והפעלה של מכשירי מיתוג חשמליים המשמשים להגנה על מעגלים מפני תקלות כמו זרם יתר ומעגלים קצרים. הם מתאימים למעגלים הדורשים הגנה מתונה.

דֶגֶם:STM3-63

שלח שאילתה

תיאור מוצר

דֶגֶם	STM3-63
סנדארד	IEC60898-1
מוֹט	1p, 2p, 3p, 4p
יכולת שבירת קצרים	3ka, 4.5ka, 6ka
דורג זרם (ב)	1,2,4,610,16,20,25,32,40,50,63A
דורג מתח (un)	AC230 (240)/400 (415) v
דורג תֶדֶר	50/60 הרץ
עקומת הפעלה	B, c, d
מַגנֶטִי משחררים	ב עקומה: בין 3 ל -5 ב
	עקומת C: בין 5in ל 10in
	עקומת D: בין 10in ל- 14in
אלקטרו-מכני הַתמָדָה	מֵעַל 6000 מחזורים

עיקרון עבודה

הגנת עומס יתר: כאשר הזרם במעגל עולה על ערך הזרם המדורג של ה- MCB ונמשך לפרק זמן מסוים, ה- MCB ינתק את המעגל אוטומטית כדי למנוע פגום בחוטים ומכשירי חשמל כתוצאה מעומס יתר.

הגנת הקצר: במקרה של קצר חשמל, הזרם יגדל באופן דרמטי וה- MCB יגלה במהירות וינתק את המעגל כדי למנוע תאונות קשות כמו אש.

Curve B MCB Miniature Circuit Breaker

יישומים

עקומה B מפסק מיניאטורה MCB Miniature מתאים ל- AC 50/60 הרץ, מתח מדורג 230/400 וולט, זרם מדורג עד 63A, וניתן להשתמש בו כדי להגן על מעגלים אלה מפני עומס יתר ונזק קצר במעגל.

זה מתאים גם להפעלה הנדירה של מיתוג הקו, כמו שליטה על התאורה, השקע והמעגלים האחרים על ומכבה.

בחירה והתקנה

בחירה: בבחירת עקומה B MCB, יש צורך לקבוע את המודל והמפרט המתאימים על סמך הזרם המדורג והמתח המדורג של המעגל כמו גם את מאפייני ההגנה הנדרשים.

התקנה: יש להתקין את ה- MCB בהתאם לקודי הבטיחות החשמליים הרלוונטיים כדי להבטיח שהוא נגיש בקלות וקל לתפעול. בעת ההתקנה, יש להקפיד גם על מנת להבטיח שהחיווט יהיה נכון ומידוק באופן אמין כדי למנוע תקלות הנגרמות על ידי מגע לקוי או רופף.
