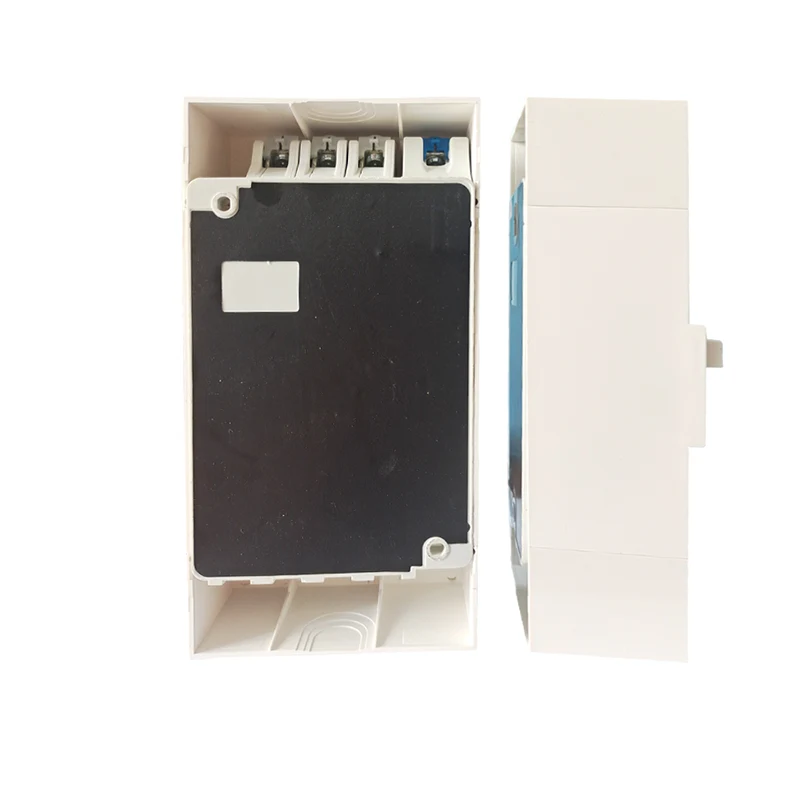

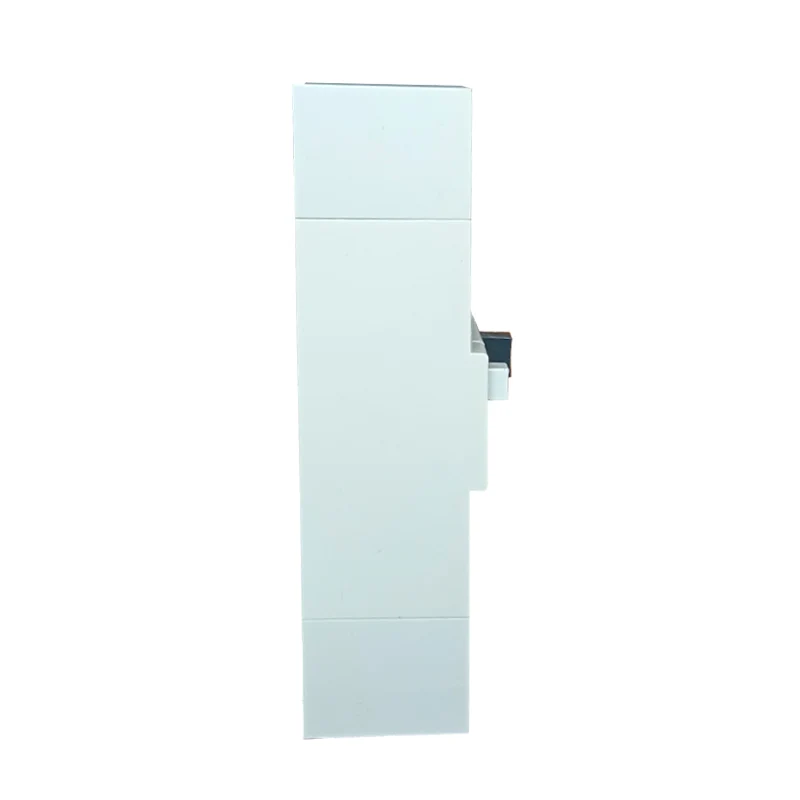

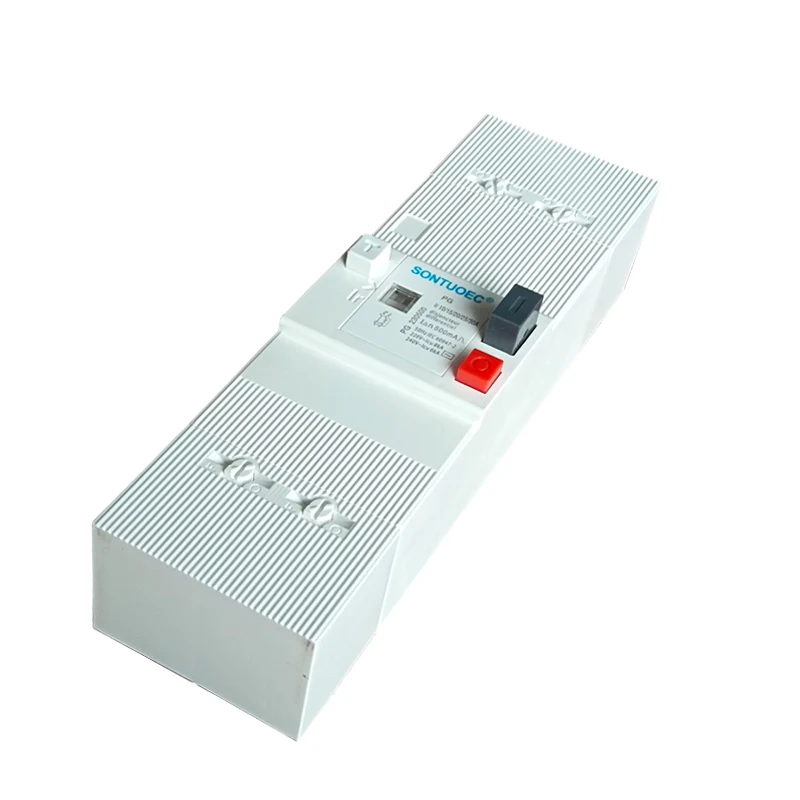

מפסק דליפת זרם מתכוונן ELCB

מפסק דליפה זרם מתכוונן ELCB הוא מכשיר שיכול לאתר דליפה במעגל ולנתק אוטומטית את ספק החשמל. הוא משמש בעיקר להגנה על הבטיחות האישית ולמניעת שריפות חשמל. כאשר זרם הדליפה במעגל מגיע או עולה על הערך מראש מראש, ה- ELCB יכול לנתק במהירות את אספקת החשמל, ובכך להימנע מתאונות זעזועים חשמליות ושריפות חשמל. יחד עם זאת, יש לו גם פונקציות של עומס יתר וקצר מעגל.

דֶגֶם:PG

שלח שאילתה

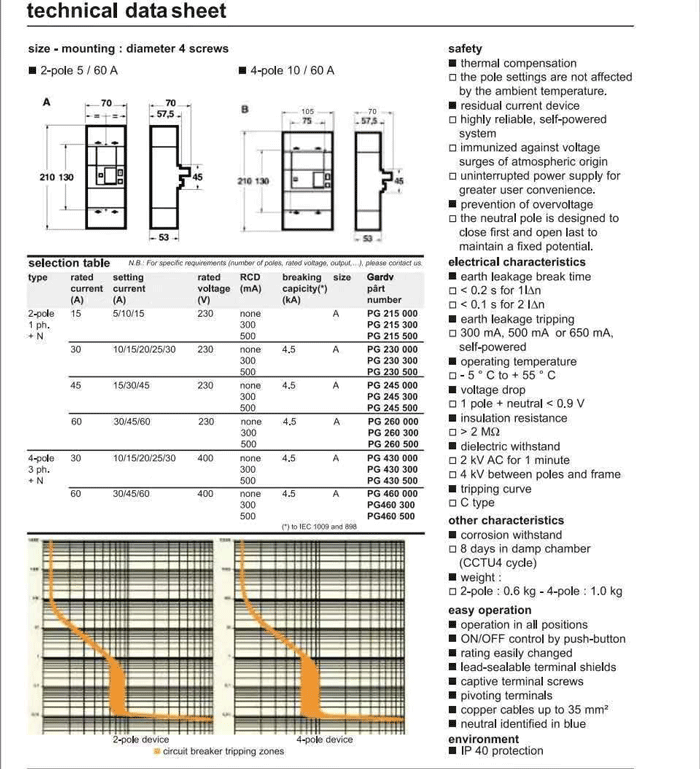

תיאור מוצר

דֶגֶם	סוג אלקטרו-מגנטי, סוג אלקטרוני
תואם לסטנדרט	IEC 61009-1 IEC 60947-1
Characterstics זרם שיורי	AC
מוט לא	2p/4p
זרם מדורג (א)	5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (מתכוונן זרם)
מתח מדורג (v)	240/415V; 230/400V
מדורג זרם הפעלה שיורי	10mA, 30mA, 100mA, 300mA, 500mA
דירוג קוצר קציר שיורי מותנה נוֹכְחִי	3ka, 6ka, 8ka
סיבולת אלקטרו-מכנית	מעל 4000 מחזורים

עקרון הפעולה

פעולת ה- ELCB של מפסק הדליפה הזרם המתכוונן מבוססת על עקרון יתרת הזרמים. בתנאים רגילים, הזרמים בשריפה (L) ואפס (n) חוטי מעגל חשמלי שווים. כאשר מתרחשת דליפה, חלק מהזרם בחוט האש זורם בגוף האדם או בגוף הארקה לכדור הארץ, וכתוצאה מכך חוסר איזון של זרם בחוט האש ובחוט האפס. ה- ELCB מגלה את חוסר האיזון הזה של זרם כדי להכיר את הדליפה ומנתק אוטומטית את ספק הכוח.

תכונות ויתרונות

בטיחות גבוהה: ELCB יכול לנתק במהירות את אספקת החשמל, למנוע ביעילות תאונות זעזועים חשמליות ושריפות חשמל.

רגישות גבוהה: מסוגל לאתר זרם דליפה זעיר כדי להבטיח את הפעולה הבטוחה של מערכת החשמל.

אמינות טובה: הוא מיוצר בטכנולוגיה וחומרים אלקטרוניים מתקדמים, ובעל יציבות ועמידות טובים.

מגוון רחב של שימוש: ישים למגוון מערכות חשמל AC, כולל הנחות בית, תעשייתיות ומסחריות וכו '.

יישום ובחירה

יישום: ELCB מסוג AC נמצא בשימוש נרחב במגוון מקומות הדורשים הגנה על בטיחות חשמלית, כמו בתים משפחתיים, מבני מסחר, מפעלי תעשייה וכו '.

בחירה: בבחירת הסוג, יש לקחת בחשבון את המתח המדורג, זרם מדורג, זרם פעולת דליפה ופרמטרים אחרים של מערכת החשמל כדי להבטיח את תחולתן ובטיחות ה- ELCB. יחד עם זאת, יש לקחת בחשבון גם את המותג, האיכות, המחיר והגורמים האחרים של ELCB.

אמצעי זהירות ותחזוקה

אמצעי זהירות: בעת התקנת ELCB מסוג AC, עליך לעקוב אחר קודי הבטיחות החשמליים הרלוונטיים. יחד עם זאת, עליכם לבדוק באופן קבוע את מצב העבודה של ELCB כדי להבטיח את פעולתו הרגילה.

תחזוקה: יש לנקות את ה- ELCB ולבדוק באופן קבוע כדי למנוע נזק הנגרם כתוצאה מאבק ולחות. יחד עם זאת, יש לבדוק באופן קבוע את החיווט והחיבורים של ה- ELCB באופן קבוע אם יש רפיון או נזק כדי להבטיח את אמינות החיבורים החשמליים שלו.
