מפסק זרם שייר 6ka מעל הגנה מפני זרם RCBO

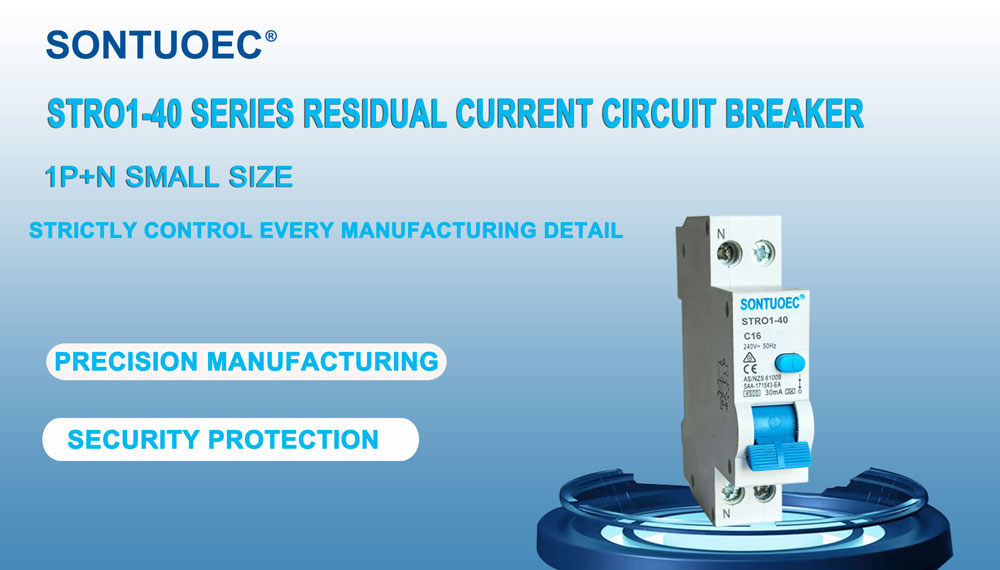

SONTUOEC הוא אחד מהספקים/יצרנים הסיניים המתמחים בייצור של מכשירי חשמל קטנים שונים STRO1-40 RCBO, השם המלא הוא Residual Current Circuit Breaker with Overcurrent Breaker. זהו התקן בטיחות חשמלי המשלב הגנה מפני עומס יתר, הגנה מפני קצר חשמלי והגנה מפני דליפות, ונמצא בשימוש נרחב במערכות חשמל באזורי מגורים, מסחר ותעשייה על מנת להבטיח בטיחות אישית ותפעול בטוח של הציוד.STRO7-40 RCBO הוא התקן בטיחות חשמלי חשוב עם הגנת עומס יתר, קצר חשמלי ודליפה. על ידי הבנת עקרון העבודה שלו, המאפיינים, תרחישי היישום ושיטות הבחירה וההתקנה שלו, אתה יכול להשתמש ולתחזק טוב יותר את STRO7-40 RCBO כדי להבטיח פעולה בטוחה של מערכות חשמל.

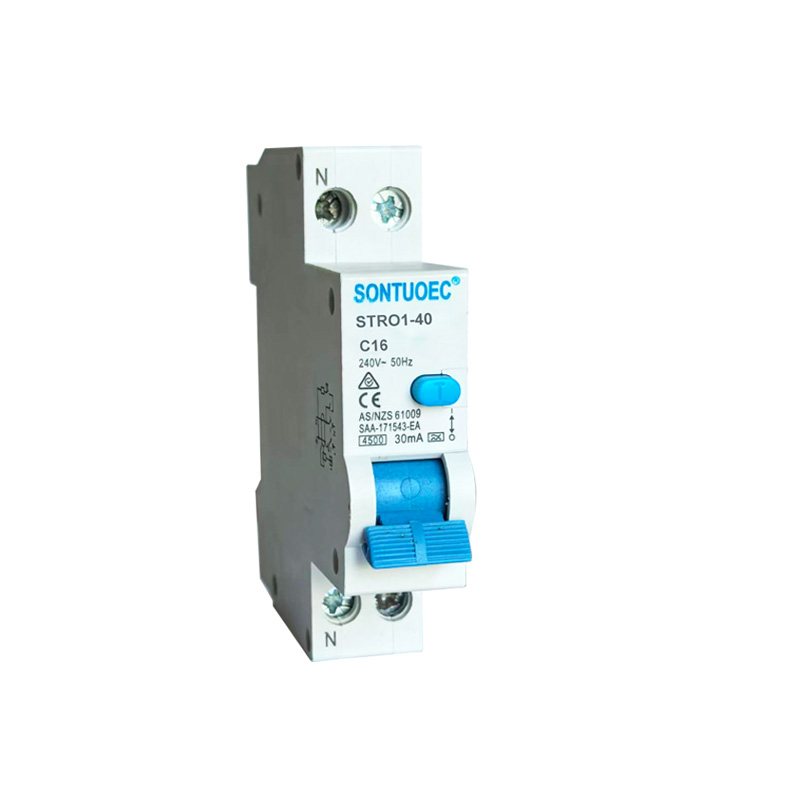

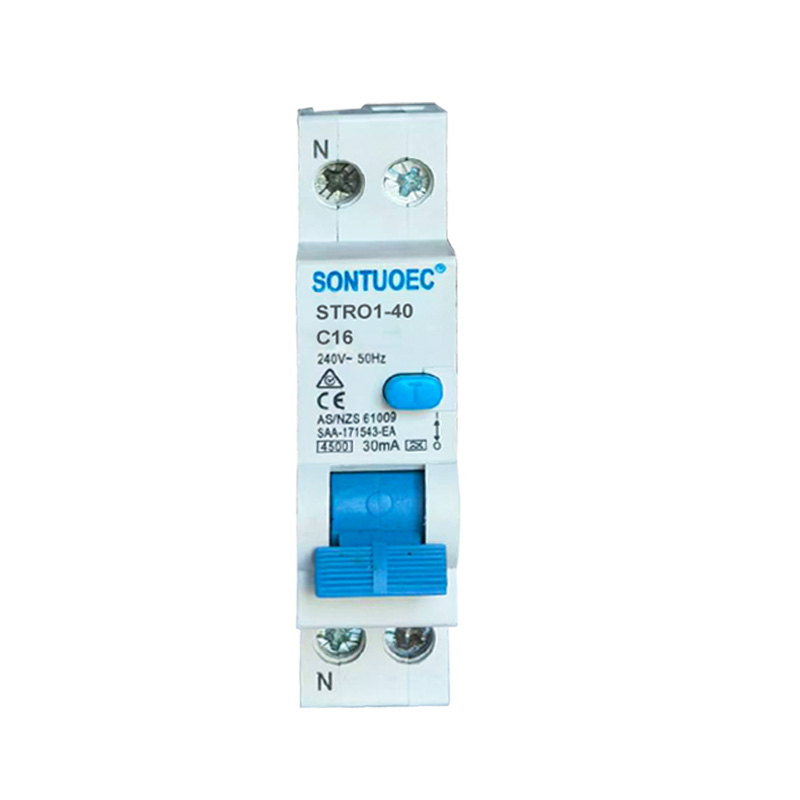

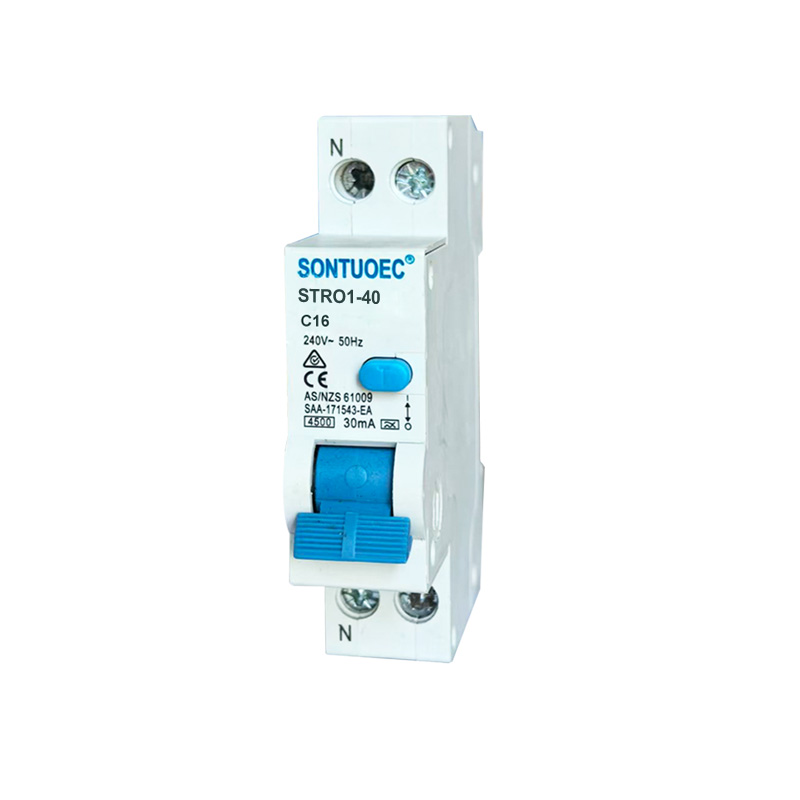

דֶגֶם:STRO1-40

שלח שאילתה

תיאור מוצר

מפרטים:

סנדרד			IEC/EN 61009-1
חַשׁמַלִי	סוג (צורת גל של דליפת האדמה המורגשת)		סוג אלקטרוני
תכונות	זרם מדורג In	A	A,AC
	פולנים	P	1P+N
	מתח מדורג	V	AC 230
	זרם מדורג:		6,10,16,20,25,32,40א
	רגישות מדורגת I△n	A	0.01,0.03,0.1,0.3,0.5
	מתח בידוד Ui	V	250
	ייצור שיורי מדורג ו	A	500
	כושר שבירה I△m	A	500
	זרם קצר חשמלי I△c	A	45,006,000
	תדירות מדורגת	הרץ	50/60
	דרגת זיהום		2
מֵכָנִי	חיים חשמליים	t	4000
תכונות	חיים מכניים	t	10000
	דרגת הגנה		IP20
	טמפרטורת הסביבה	ºC	-25~+40
	(עם ממוצע יומי ≤35ºC)	ºC	-25~+40
	טמפרטורת אחסון	ºC	-25~+70
הַתקָנָה	סוג חיבור מסוף		פס חיבור כבל/U/פס/פס
	גודל מסוף עליון/תחתון לכבל	מ"מ2	25
	גודל מסוף עליון/תחתון לכבל	AWG	18-5
	גודל מסוף עליון/תחתון עבור פס פס	מ"מ2	25
	גודל מסוף עליון/תחתון עבור פס פס	AWG	18-3
	הַרכָּבָה		על מסילת DIN EN 60715(35 מ"מ) באמצעות מכשיר קליפ מהיר
	קֶשֶׁר		מלמעלה ומלמטה

הפונקציות העיקריות של STRO1-40 RCBO

הגנת עומס יתר: כאשר הזרם במעגל חורג מהערך הנקוב של ה-STRO1-40 RCBO, הוא ינתק את המעגל באופן אוטומטי תוך פרק זמן מוגדר כדי למנוע מהמעגל והציוד להתחמם יתר על המידה, ובכך למנוע שריפה ונזק.

הגנה מפני קצר חשמלי: כאשר מתרחש קצר חשמלי במעגל, ה-STRO1-40 RCBO ינתק במהירות את המעגל כדי למנוע מזרם הקצר לגרום נזק חמור למעגל ולציוד.

הגנת דליפה: ה-STRO1-40 RCBO מסוגל לזהות זרם שיורי (כלומר זרם דליפה) במעגל. כאשר הזרם השיורי חורג מהסף שנקבע, ה-STRO1-40 RCBO ינתק את המעגל תוך פרק זמן קצר מאוד כדי למנוע תאונות התחשמלות ושריפות חשמל.

עקרון הפעולה של STRO1-40 RCBO

ה-STRO1-40 RCBO מכיל גלאי מעוף מגנטי תרמי פנימי (להגנה על עומס יתר וקצר חשמלי) וגלאי זרם שייר (להגנה מפני דליפה). כאשר הזרם או הזרם השיורי במעגל אינו נורמלי, החלוץ המתאים מפעיל את מנגנון הטריפה של ה-STRO7-40 RCBO, מה שגורם לו לנתק במהירות את המעגל.

1. טריפר מגנטי תרמי: הוא מנצל את החום והשדה המגנטי הנוצרים כאשר הזרם עובר דרך המוליך כדי להפעיל את המעידה. כאשר הזרם גבוה מדי, המוליך מתחמם ומייצר שדה מגנטי, מה שגורם לבי-מתכת שבתוך המכסה המגנטי התרמי להתכופף או למגנט למשוך את ליבת הברזל, ובכך להפעיל את מנגנון המעידה.

2. גלאי זרם שייר: הוא משתמש בשנאי זרם ברצף אפס כדי לזהות את הזרם השיורי במעגל. כאשר זרם השייר חורג מהסף שנקבע, גלאי הזרם השיורי ישלח אות למנגנון הטריפה לניתוק המעגל.

תכונות של STRO1-40 RCBO

אינטגרציה רב תכליתית: ה-STRO1-40 RCBO משלב פונקציות הגנה מפני עומס יתר, קצר חשמלי ודליפה, ומפשט את התכנון וההתקנה של מערכות חשמל.

רגישות גבוהה: STRO1-40 RCBOs יכולים לזהות ולנתק במהירות זרמים חריגים וזרמים שיוריים במעגל, ומספקים הגנה אמינה.

קל להתקנה ותחזוקה: STRO1-40 RCBOs הם בדרך כלל מודולריים להתקנה ותחזוקה קלה.

בטיחות גבוהה: STRO1-40 RCBOs נבדקו בקפדנות ומאושרים לבטיחות ואמינות גבוהות כדי להבטיח פעולה בטוחה של מערכות חשמל.

תרחישי יישום של STRO1-40 RCBO

STRO1-40 RCBOs נמצאים בשימוש נרחב במערכות חשמל במגזרי מגורים, מסחר ותעשייה, במיוחד אלו הדורשות עומס יתר, קצר חשמלי והגנה מפני דליפת אדמה בו זמנית. הם מותקנים בדרך כלל בקופסאות חלוקה, מרכזיות או ארונות בקרה כדי להגן על מעגלים וציוד מפני נזק שנגרם על ידי זרם ומתח חריגים, וכדי למנוע התחשמלות.
