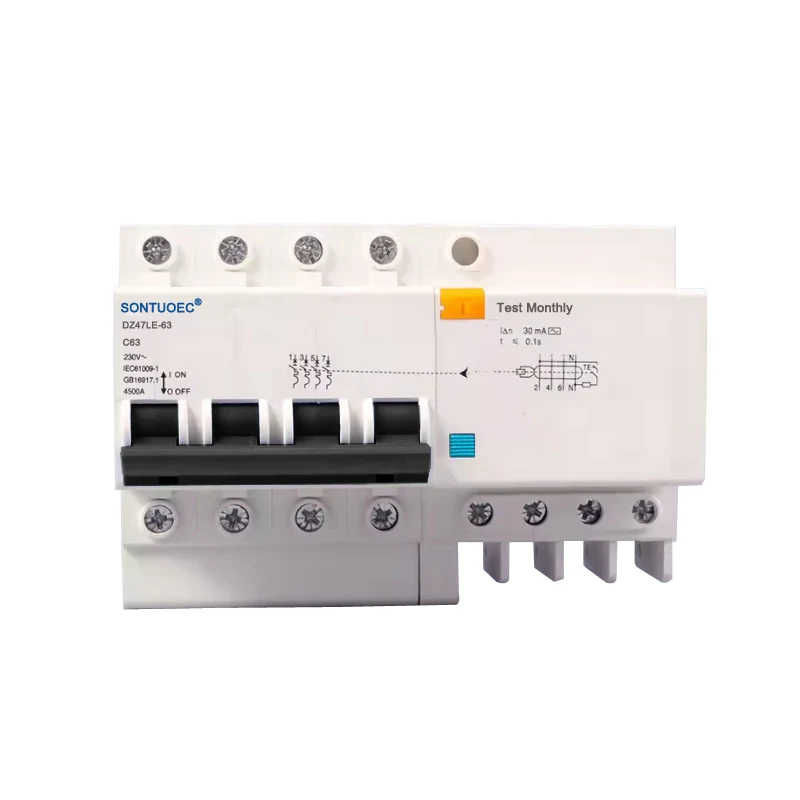

סוג 4P RCBO AC

עקרון הפעולה

עקרון ההפעלה של סוג 4P RCBO AC מבוסס על סכום הווקטור של הזרמים ועל עקרונות אלקטרומגנטיים. כאשר הזרמים במעגל על ​​האש (L) ואפס (N) חוטים אינם שווים בעוצמה, סכום הווקטור של הזרמים בצד הראשוני של מעגל השנאי אינו אפס, מה שמפיק מתח מושרש בסליל הצד המשני. מתח זה המושרה מתווסף לממסר האלקטרומגנטי, ומייצר זרם עירור שיוצר כוח דה -מגנטריזציה הפוך. כאשר זרם התקלה מגיע לערך הזרם ההפעלה של ה- RCBO, כוח דמגנטיה הפוך זה יגרום לצבורה בתוך הממסר האלקטרומגנטי להתנתקות מהעול, ודוחף את מנגנון ההפעלה לפעולה ולנתק את המעגל הנוכחי של התקלה.

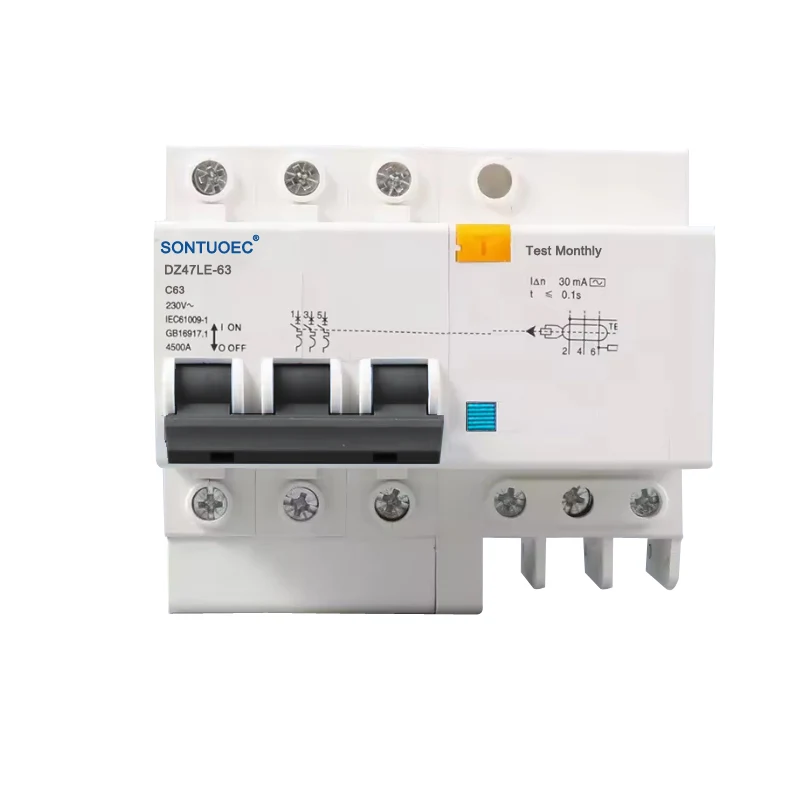

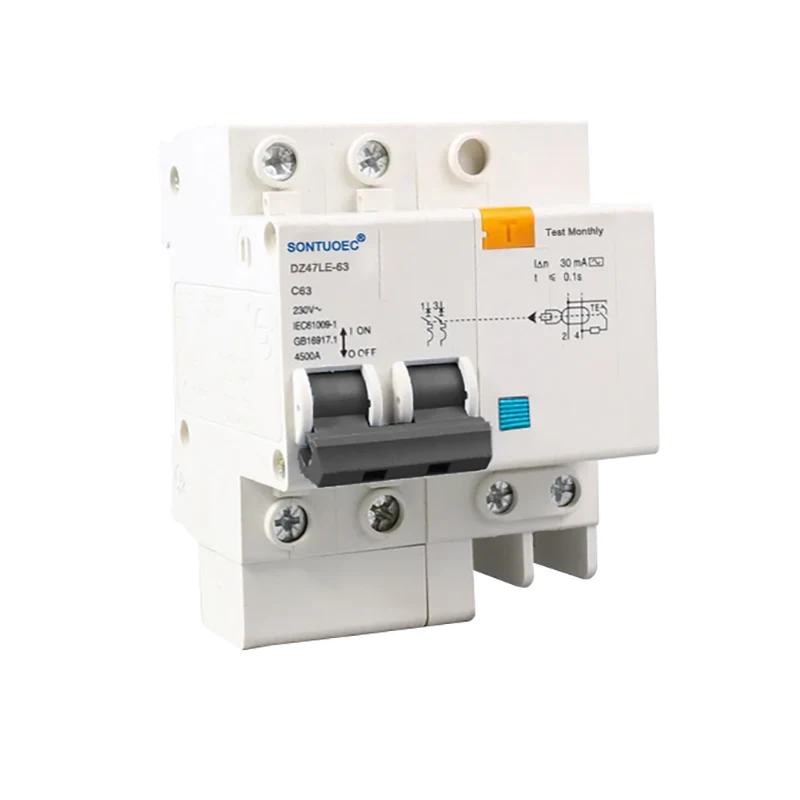

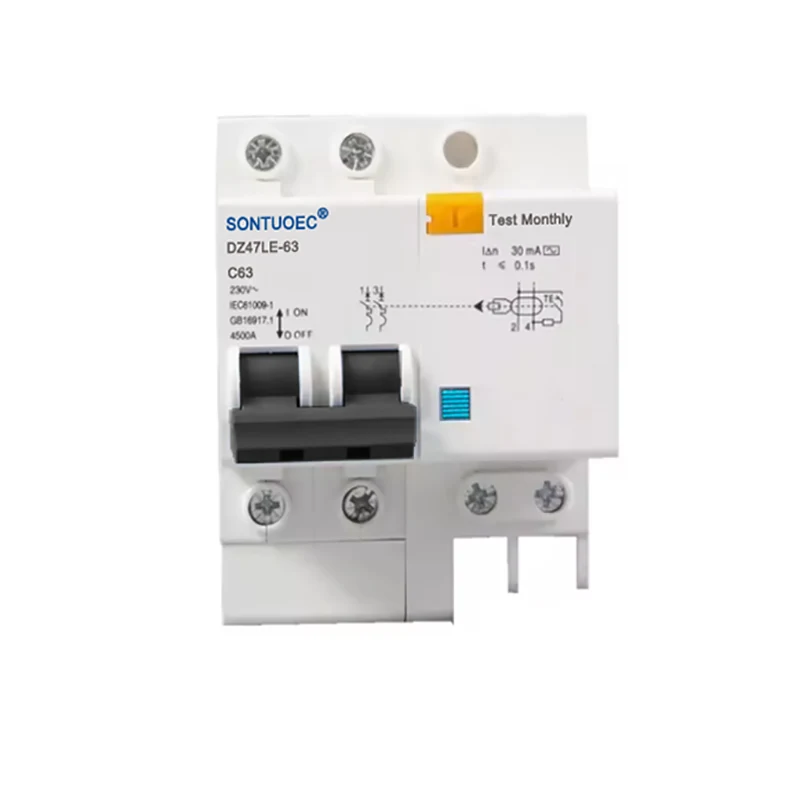

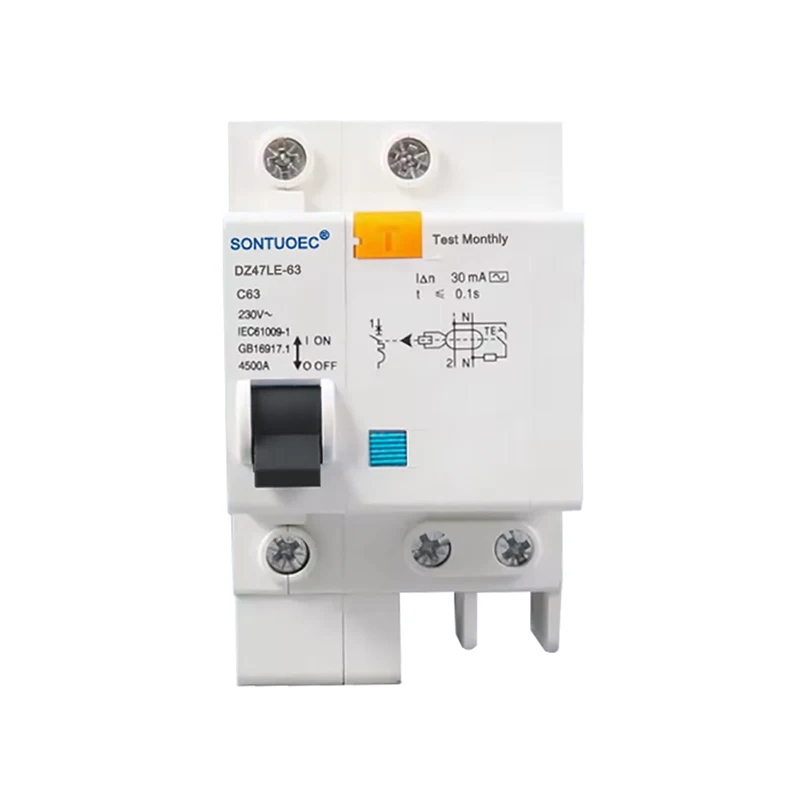

מפסק הגנת דליפת אדמה אלקטרונית של DZ47LE-63 מתאים למעגל מגורים שלב יחיד של AC 50Hz/60Hz, מתח מדורג 230 וולט וזרם מדורג 6A ~ 63A; 400 וולט למעגל תלת פאזי של AC 50Hz/60Hz. זה יכול להגן על עומס יתר של טופס מעגל ועל קצר חשמלי. למוצר זה יתרונות של נפח קטן, קיבולת שבירה גבוהה, חוט חי וקו אפס מנותקים בו זמנית, ומגנים גם על האדם מפני הלם דליפה חשמלית במקרה של חוט האש ואפס קו מחובר לאחור.

זה תואם את ה- IEC61009-1 הסטנדרטי, GB16917.1.

תכונה:

1). מספק הגנה מפני הלם חשמלי, תקלת כדור הארץ, זרם דליפה;

2). מספק הגנה מפני עומס יתר, קצר מעגל ומתח יתר;

3). נפח קטן, יכולת שבירת גבוהה; חוט חי וקו אפס מנותקים במקביל;

4). גודל ומשקל קטן, התקנה וחיווט קלים, ביצועים גבוהים ועמידים

5). ספק כנגד הפעלה שגויה הנגרמת על ידי מתח מיידי וזרם מיידי.

תכונות ויתרונות

הגנה רב-תפקודית: סוג ה- RCBO AC 4P משלב הגנה נוכחית שיורית והגנה על זרם יתר כדי לספק הגנה מקיפה למעגלים וציוד.

רגישות גבוהה: הגנה רגישה מאוד מפני יישום פתאומי או עלייה איטית של זרם AC סינוסואידי שיורי מבטיח ניתוק.

מגוון רחב של יישום: מתאים למעגלי AC במערכות הפצת כוח מקומיות, תעשייתיות ומסחריות, במיוחד לחיווט של אש-אחת-אפס.

קל להתקנה ולתחזוקה: תכנון מבני סביר, קל להתקנה, ובו בזמן קל לביצוע תחזוקה ושיפוץ.

תרחישי יישומים

סוג 4P RCBO AC נמצא בשימוש נרחב להגנה על מעגלי AC בבתים, משרדים, הנחות מסחריות ומתקנים תעשייתיים. זה מתאים במיוחד ליישומים הדורשים הגנה על חוטי אש ואפס כאחד, כמו מעגלי תאורה, מעגלי שקע והגנה על ציוד כמו מנועים.
