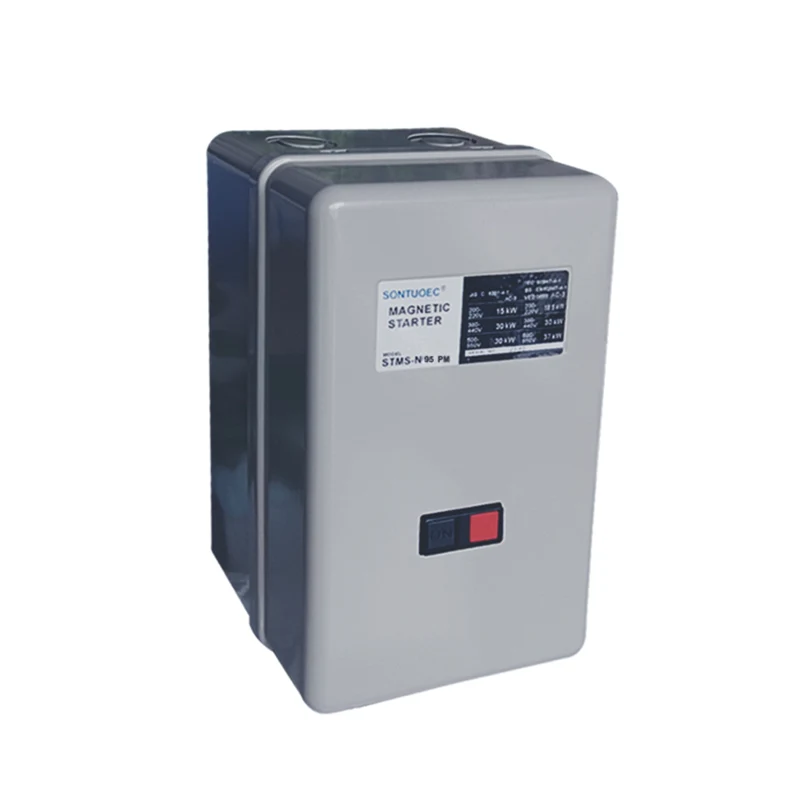

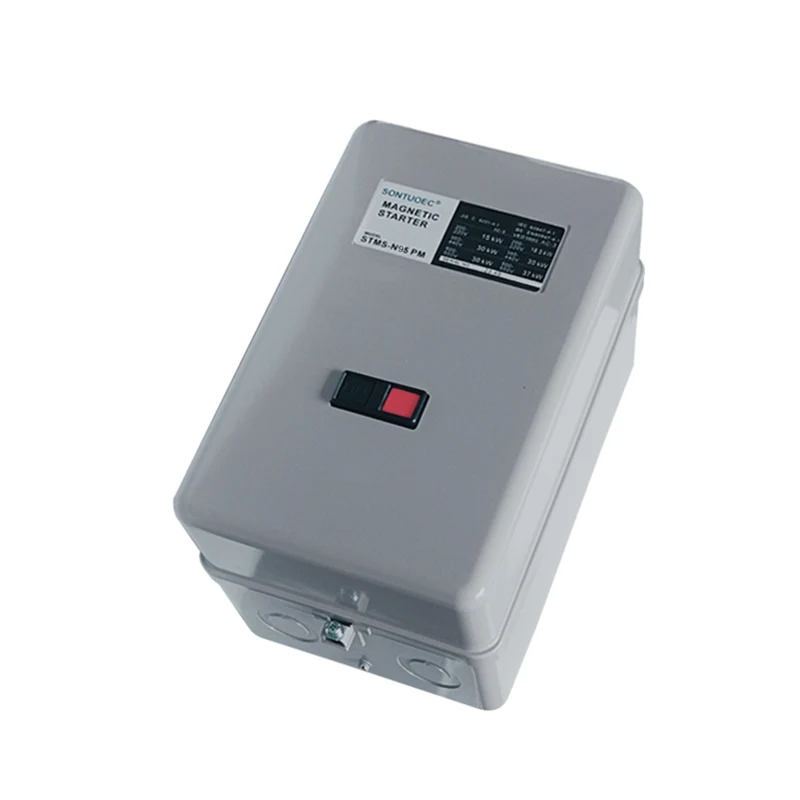

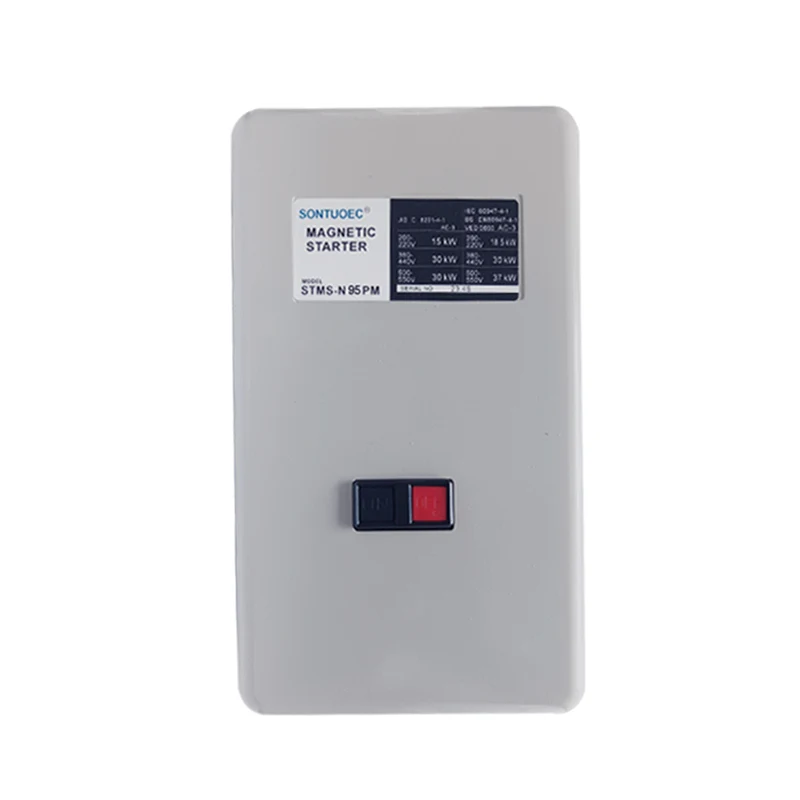

המתנע המנוע 3 פאזי פותח וסוגר את אנשי הקשר של הכוח המחוברים במקביל למנוע דרך מגע מגנטי כדי לממש את ההתחלה המנועית ועצירת בקרת. יחד עם זאת, יש לו גם פונקציית הגנת עומס יתר, שיכולה לנתק את המעגל באופן אוטומטי כאשר המנוע עומס יתר על המידה כדי להגן על המנוע מפני נזק.
פרמטרים טכניים עיקריים:
סוּג | STMS-N10/12 | STMS-N18 | STMS-N20 | STMS-N21 | STMS-N25 | STMS-N35 | STMS-N50 | STMS-N65 | STMS-N80 | STMS-N95 | |
KW/HP (AC-3) כוח משולם (AC-3) IEC60947-4 |
220 וולט | 2.2/3 2.7/3.5 | 3.7/5 | 4/5.5 | 4/5.5 | 5.5/7.5 | 7.5/10 | 15/18.5 | 18.5/22 | 22/30 | 30/35 |
380V | 2.7/3.5 4/5.5 | 5.5/7.5 | 7.5/10 | 7.5/10 | 11/15 | 15/18.5 | 22/25 | 25/30 | 37/45 | 45/55 | |
זרם משך (AC-3) GB14048.4 |
220 וולט | 11/13 | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
380V | 7/9 | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
זרם חימום משך (א) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
מחולל מחוסם מחוספס (V) 660 660 | |||||||||||
איש קשר עזר AC-15 |
מַגָע | תֶקֶן | 1NO | 1NO+1NC | 2no+2nc | ||||||
זרם משך (א) | 220 וולט | 1.6 | |||||||||
380V | 0.95 | ||||||||||
דירוג מארז | LP30 | ||||||||||
חיים מכאניים | 1000 | 500 |

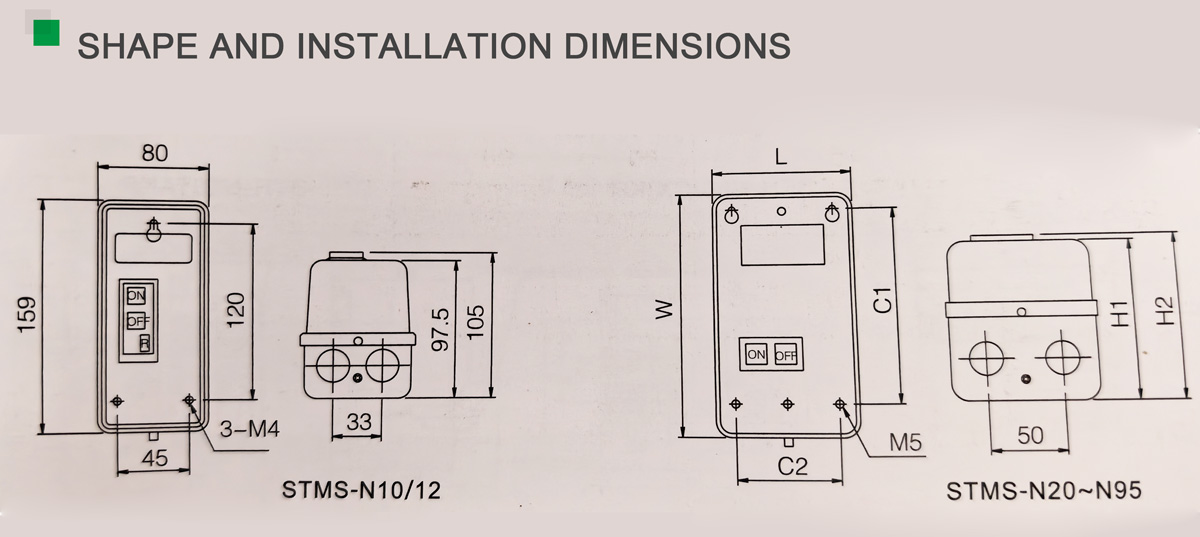

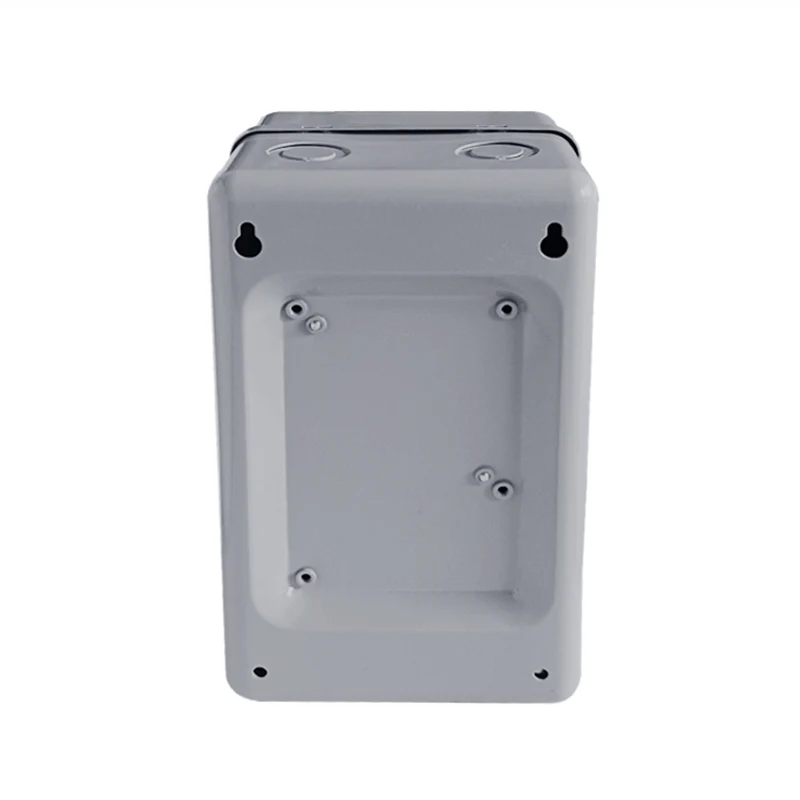

סוּג | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
עקרון הפעולה

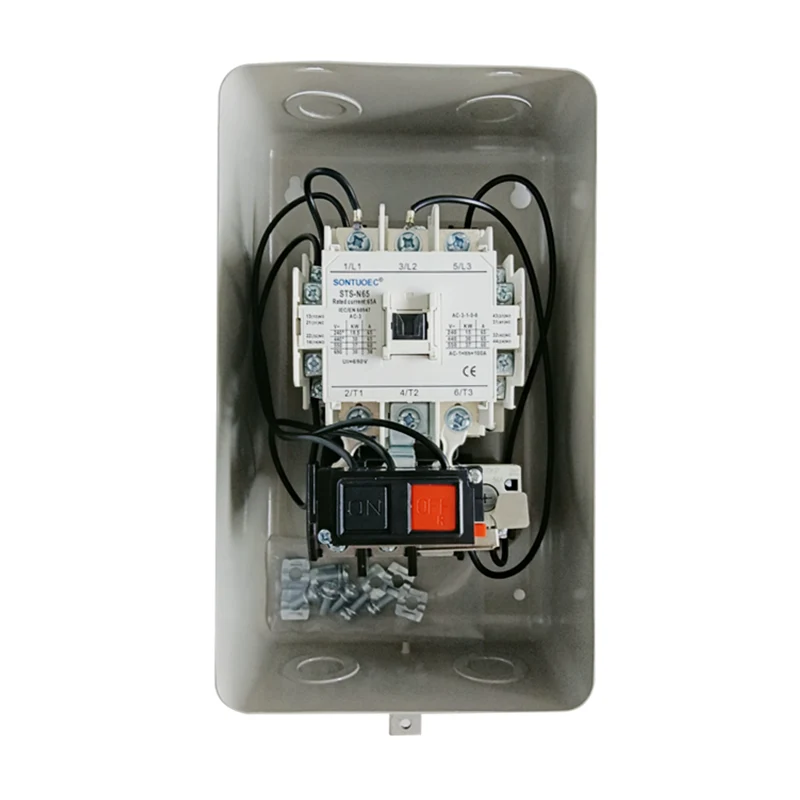

העיקרון העובד של המתנע המנוע המגנטי התלת פאזי מבוסס על העיקרון של אינדוקציה אלקטרומגנטית. כאשר סליל המגע המגנטי ממלא אנרגיה, הוא מייצר שדה מגנטי, שמושך את הזרוע לפעולה ולסגור את המגעים, ובכך מפעיל את אספקת החשמל למנוע. כאשר יש צורך לעצור את המנוע, אספקת החשמל לסליל המגע המגנטי מנותקת, השדה המגנטי נעלם, Armature מתאפס, המגעים נשברים והמנוע מפסיק לרוץ. במקביל, ממסר עומס יתר יפקח על זרם הפועל של המנוע, כאשר הזרם חורג מערך הקבוע, הוא יפעיל את הגנת עומס יתר וינתק את המעגל.

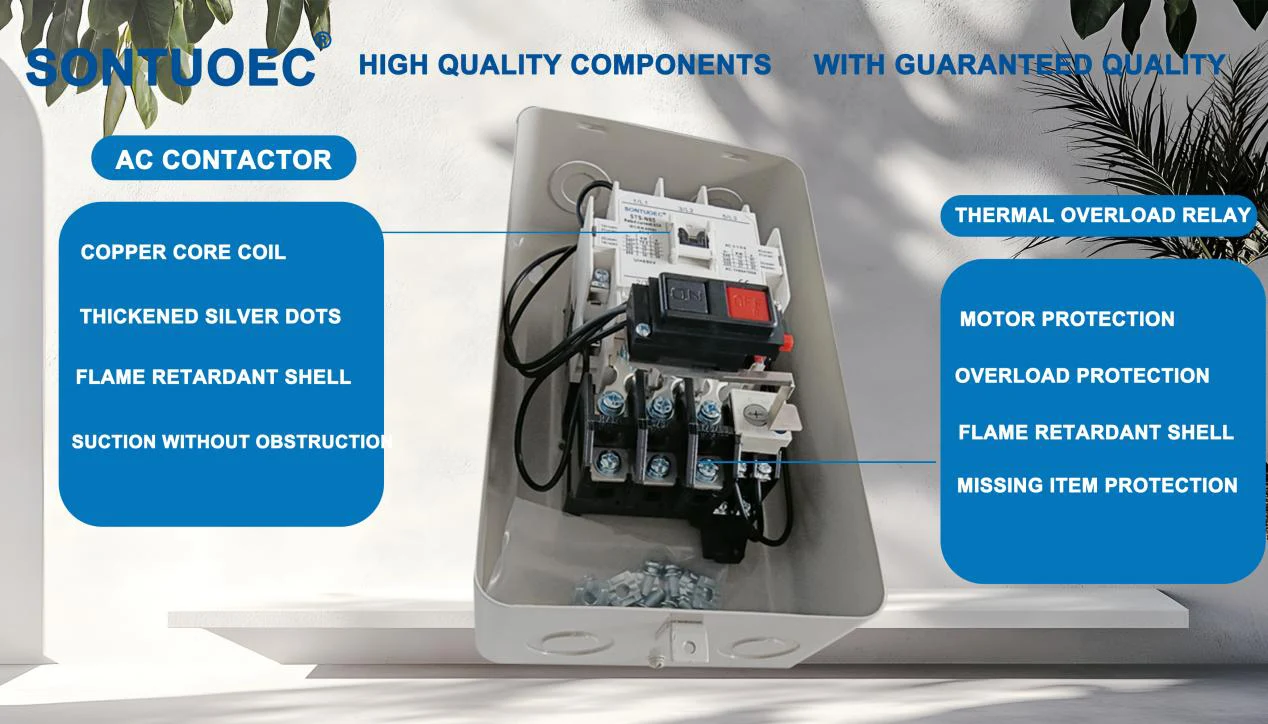

פונקציית הגנת עומס יתר: המתנע המנוע המגנטי התלת פאזי כולל ממסר עומס יתר מובנה, שיכול לנתק את המעגל באופן אוטומטי כאשר המנוע עומס יתר על המידה ולהגן על המנוע מפני נזק.
בקרת התחלה: בקרת התחלה מוטורית מתממשת באמצעות מגע מגנטי, שיש לו מאפייני פעולה אמינים וחיי שירות ארוכים.

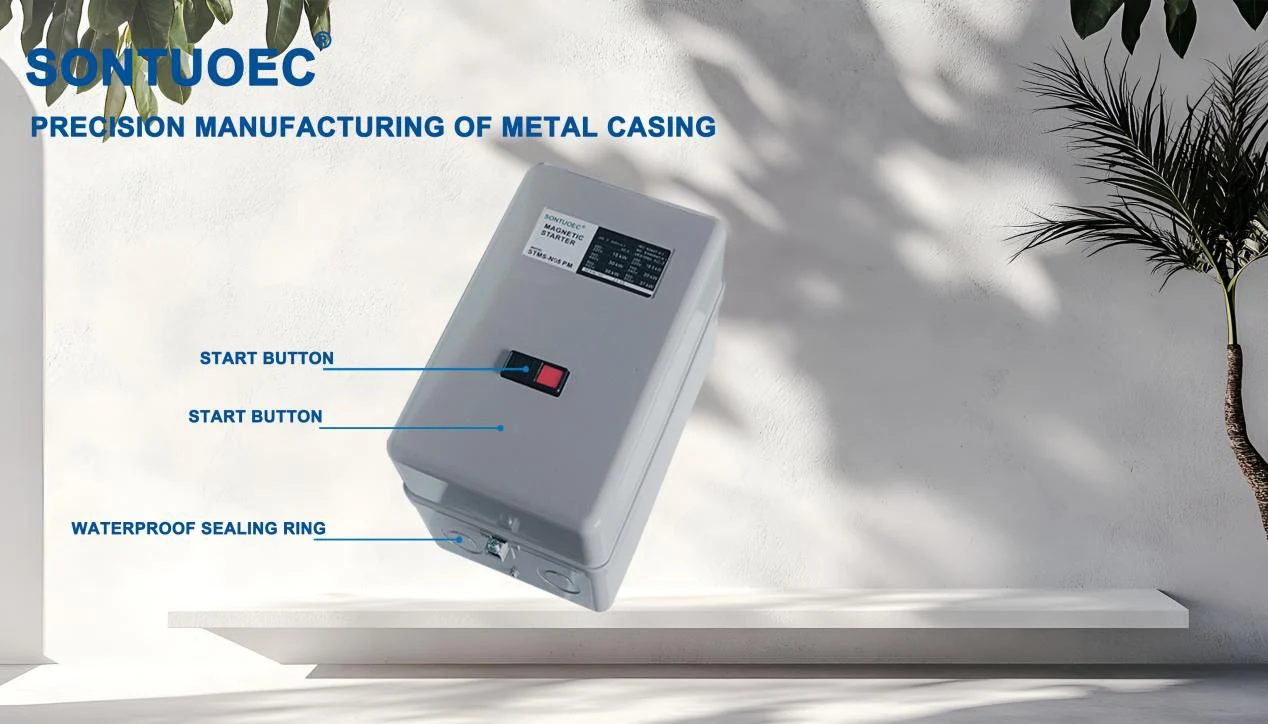

מבנה קומפקטי: המתנע המנוע המגנטי התלת-פאזי מאמצ את עיצוב המבנה הקומפקטי, תופס מעט מקום וקל להתקנה ולתחזוקה.
מצבי בקרה מרובים: על פי דרישות היישום השונות, ניתן להשתמש במתנע המנוע המגנטי התלת פאזי במצבי בקרה מרובים, כגון התחלה ישירה, סטאר-דלטה התחלה, התחלה של Autotransformer וכן הלאה.
התחלות מוטוריות מגנטיות תלת פאזיות נמצאות בשימוש נרחב במערכות בקרת אוטומציה תעשייתית, מערכות חשמל, ציוד בנייה ואירועים אחרים בהם יש להפסיק ולהפסיק מנועים תלת פאזיים. במיוחד במעגלי בקרה מוטוריים הדורשים התחלה ועצירה תכופים, ההגנה על מנות מנוע מגנטיות תלת פאזיות חשובה במיוחד.
סוּג | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
סוּג | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
סוּג | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
