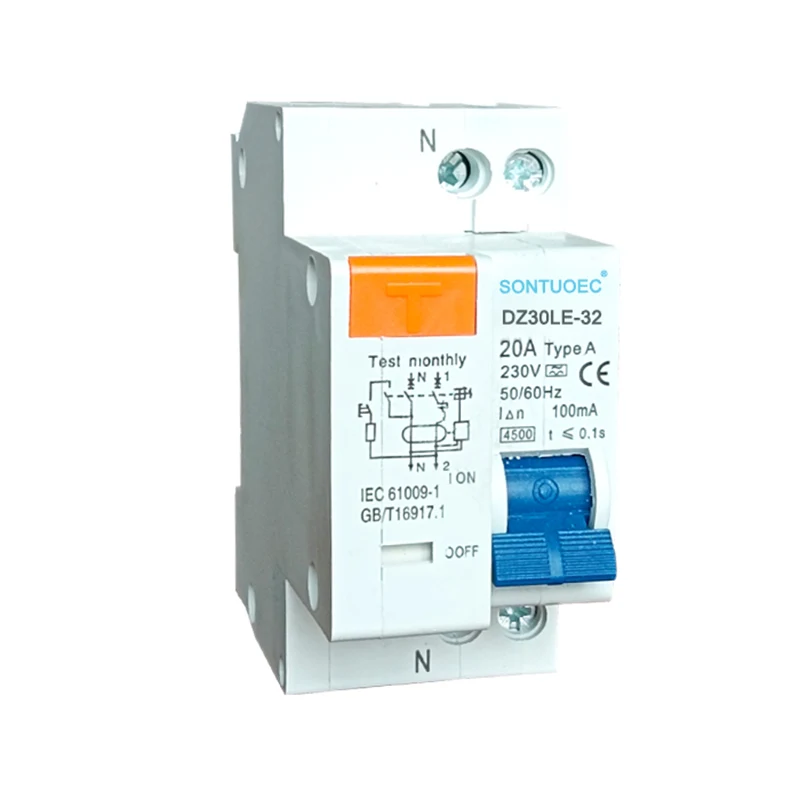

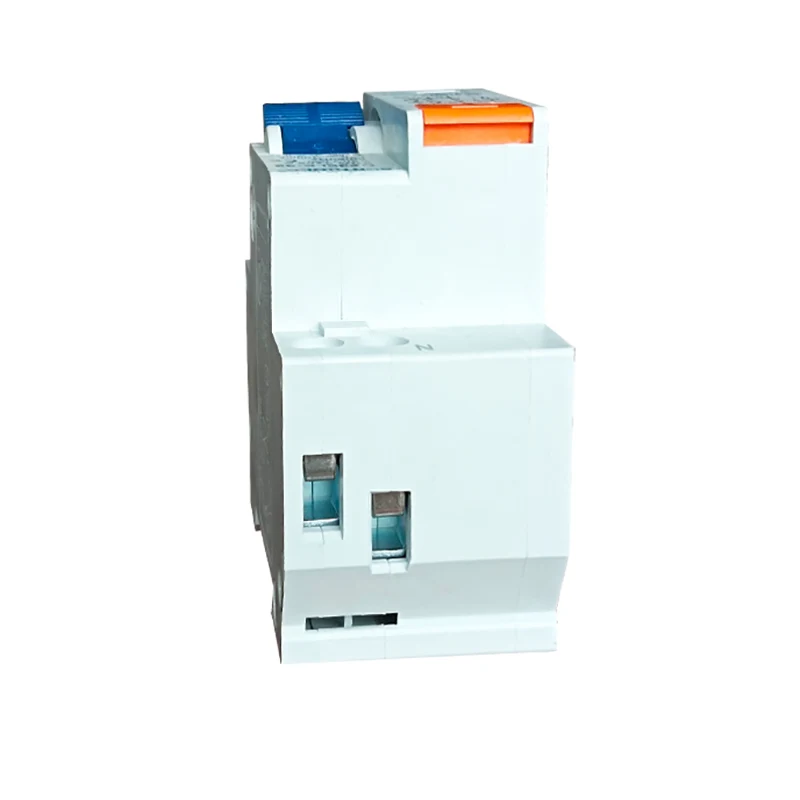

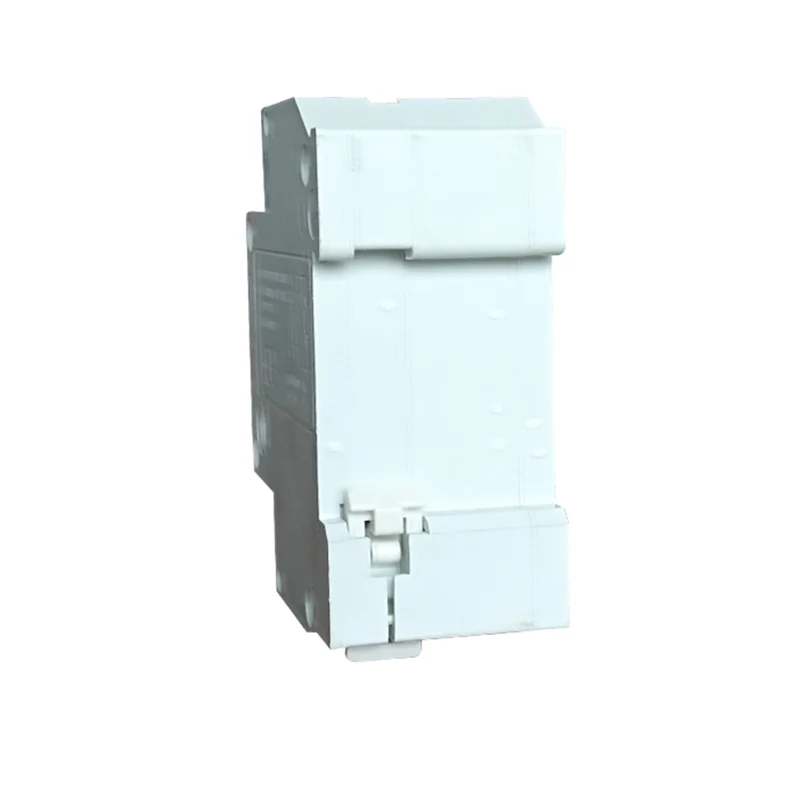

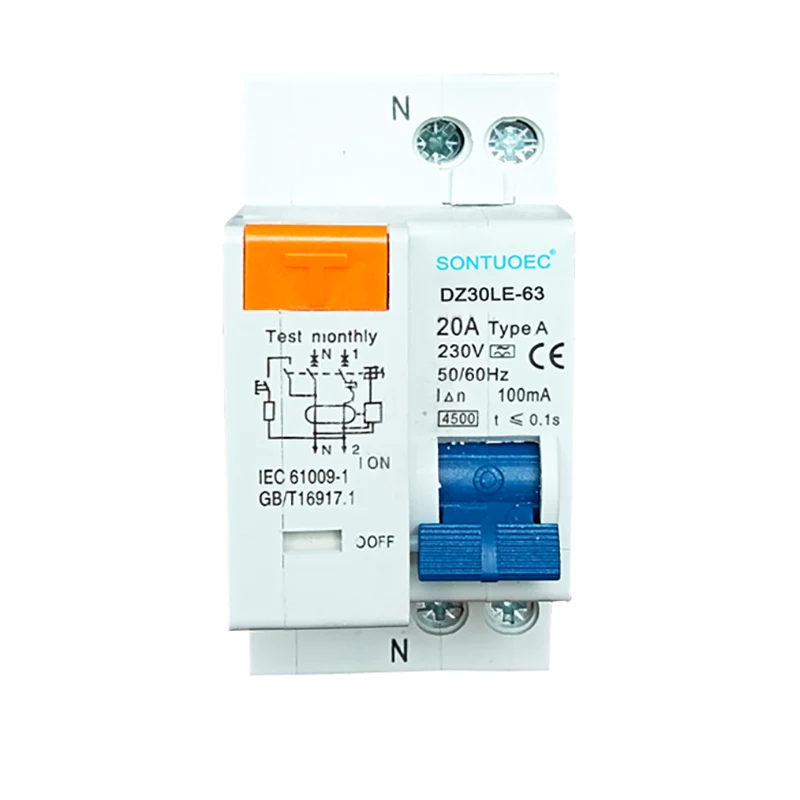

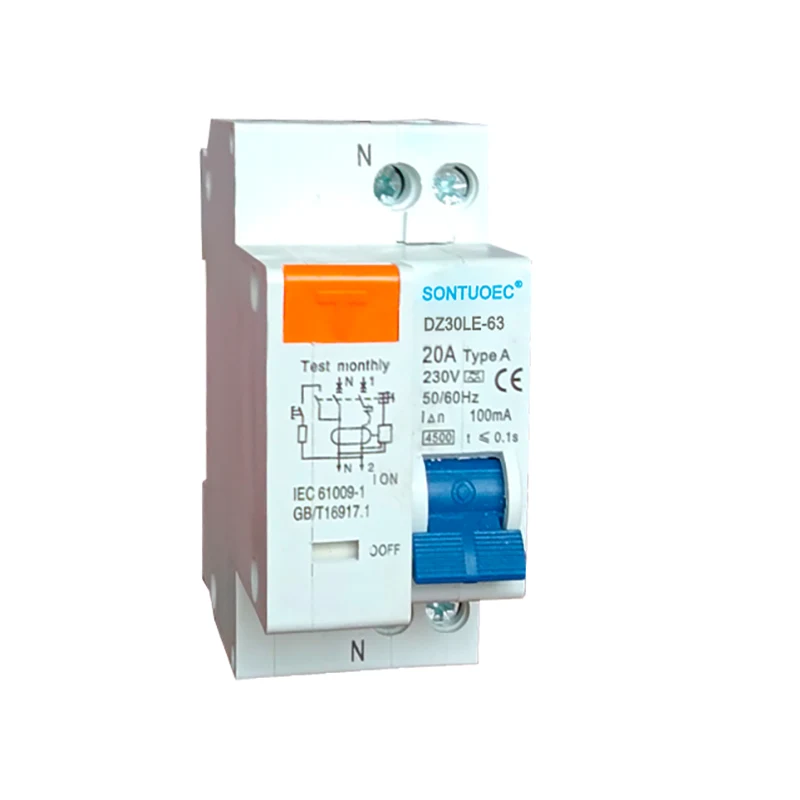

1p+n סוג אלקטרוני Rcbois סוג מיוחד של מפסק המפסק המשתמש בעקרון האלקטרומגנטי כדי לאתר ולחתוך את הזרם הנותר (זרם דליפה) במעגל, ובכך מונע שריפות חשמליות ותאונות זעזועים חשמליות אישיות. במקביל, יש לו גם פונקציית הגנה על זרם יתר, שיכולה לנתק אוטומטית את אספקת החשמל כאשר המעגל עומס או קצר מעגל כדי להגן על בטיחות המעגל והציוד.
שם המוצר |
DZ30L-63 |
|
דֶגֶם |
סוג אלקטרוני (MCB+RCD) |
|
מוֹט |
1p+n |
1p+n |
זרם מדורג (א) |
6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A |
|
מדורגת זרם קציר שיורי מותנה |
3KA, 4.5KA; 6KA |
|
תֶקֶן |
IEC61009-1 |
|
סיבולת אלקטרו-מכנית |
מעל 4000 מחזורים |
|
מדורג זרם הפעלה שיורי |
10mA, 30mA, 100mA, 300mA, 500mA |
Getection זיהוי זרם שיורי: כאשר יש זרם שיורי במעגל, שנאי זרם רצף האפס ב- RCBO יאתר אות זה וימיר אותו לאות חשמלי לעיבוד.
עיבוד אותות והשוואה בין אותות: האות הזרם הנותר שהתגלה יוגבר, יסונן ועובד, ואז בהשוואה לערך הנוכחי של הפעולה מראש.
Action פעולת הפעלה: כאשר הזרם הנותר מגיע או עולה על ערך זרם הפעולה שנקבע מראש, ה- RCBO יפעיל את מנגנון ההפעלה כדי לנתק את כוח המעגל הראשי.
עיקרון אלקטרומגנטי: שימוש בעקרון אלקטרומגנטי לגילוי זרם שיורי, הוא מאופיין ברגישות גבוהה ובמהירות תגובה מהירה.
Protection הגנה רב-פונקציונלית: בנוסף לפונקציית ההגנה על זרם שיורית, יש לה גם פונקציית הגנה על זרם יתר, שיכולה להגן באופן מקיף על בטיחות המעגלים והציוד.
בטוח ואמין: RCBO מאמצת רכיבים אלקטרוניים מתקדמים ומנגנון שחרור, שיש לו אמינות ובטיחות גבוהה.
קל להתקנה ולתחזוקה: המבנה של RCBO מעוצב באופן סביר, קל להתקנה, ובו בזמן קל לביצוע תחזוקה ושיפוץ.
פונקצית RCBO מסוג 1p+n מסוג זה כשילוב של מפסק חשמל ומכשיר זרם שיורי, המגן על האדם מפני אשמת החשמל בגלל זרם יתר, קצר חשמלי, זרם תקלות אדמה. זה הגנה עצמית עד זרם מקסימלי של מעגל קצר 32A או 63A. ולציית ל- IEC/EN 61009.1 סטנדרטיים.
1. ספק הגנה מפני תקלות אדמה/זרם דליפה ותפקוד הבידוד
2. זרם קצר במעגל קצר עמידה ביכולת
.
4. מצויד במסופי חיבור מוגנים על ידי אצבעות
5. ניתוק אוטומטית את המעגל כאשר מתרחשת זרם תקלה/דליפה של כדור הארץ ועולה על הרגישות המדורגת
6. תלוי באספקת החשמל ומתח הקו, ונקי מהפרעות חיצוניות, תנודות מתח.
