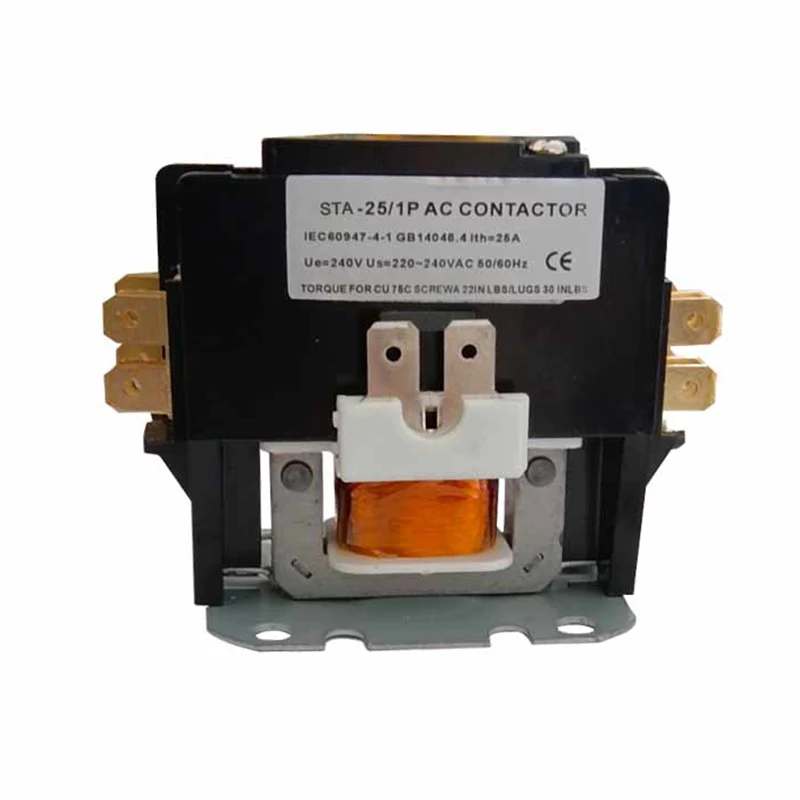

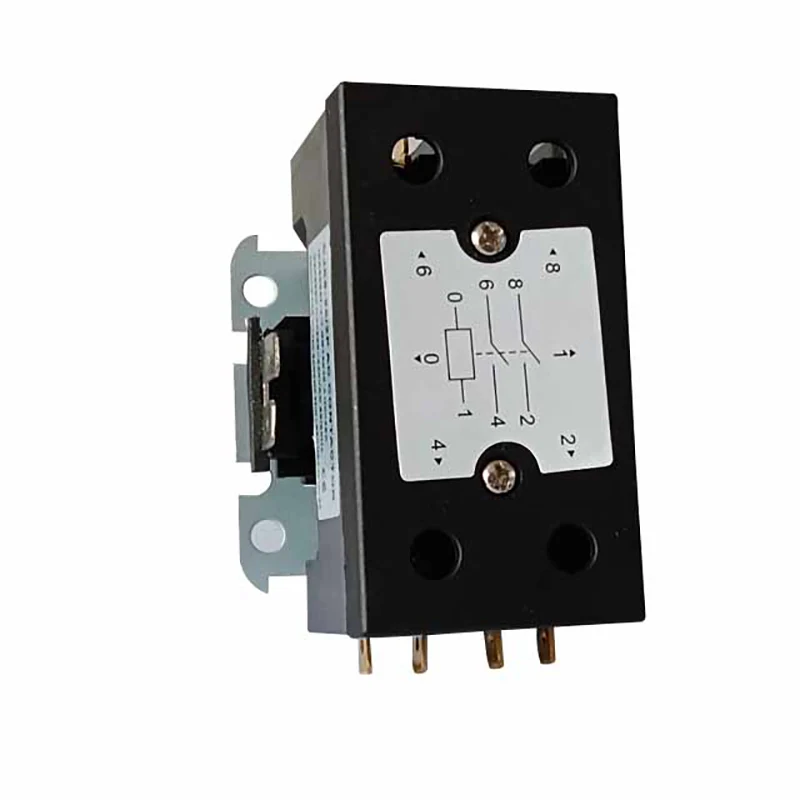

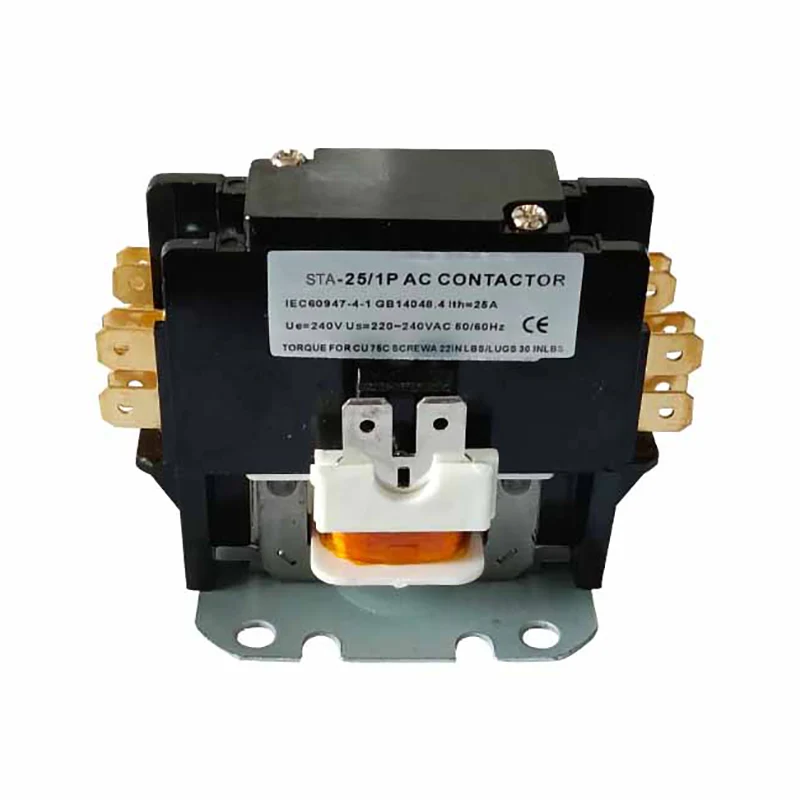

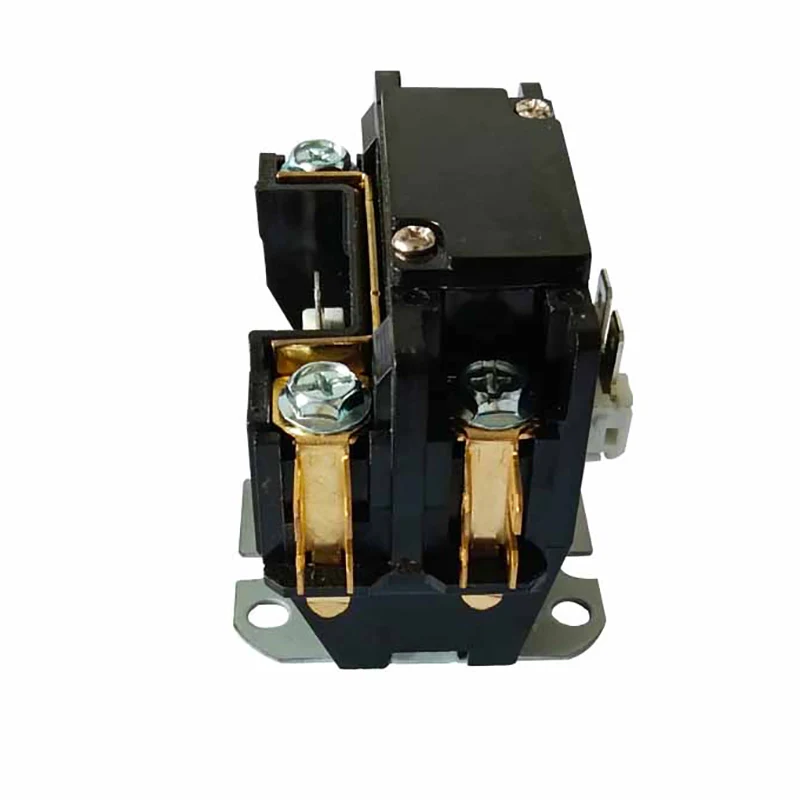

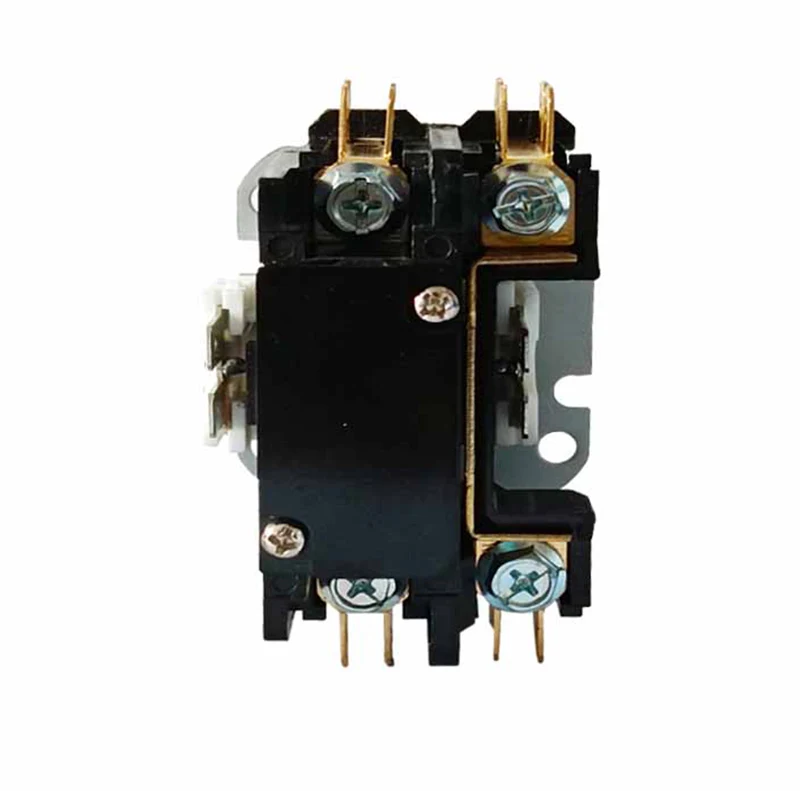

1.5p 25a מגע מיזוג AC AC

1.5p 25A מגעי מיזוג AC AC הם מגעים מוגדרים למטרה AC מגע מיועד לשימוש בקירור, מיזוג אוויר וספריית חימום חשמלי. ניתן לבצע חיבורי חשמל עם מסופי בורג עם חיבורים מהירים או מסופי LUG עם חיבורים מהירים הם עומדים ב- IEC60947-4-1

שלח שאילתה

תיאור מוצר

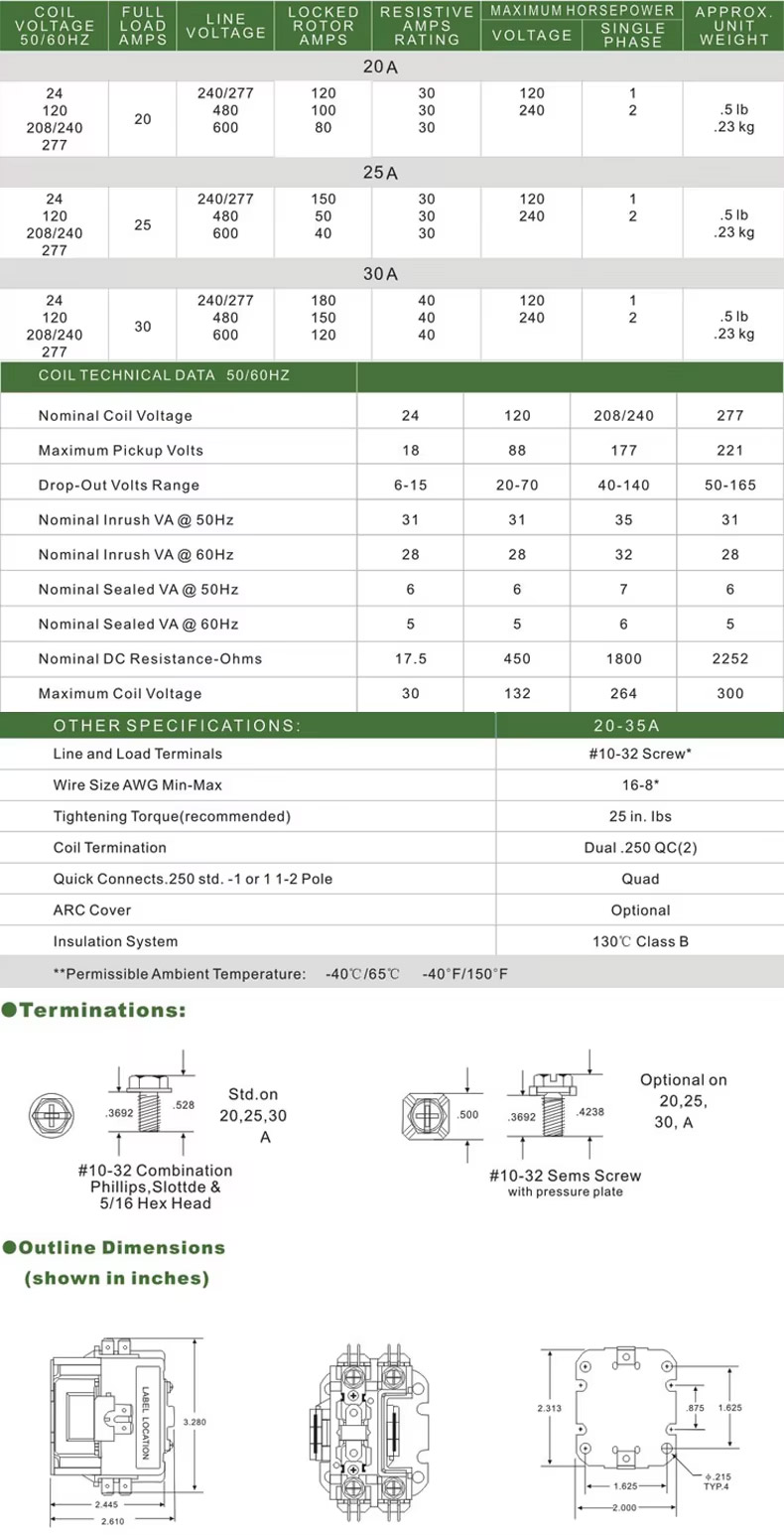

דגם מס	עומס מלא	מגברים מתנגדים (א)	קוטב מס '	מתח סליל ( V)	מתח קו (v)	מקס HP		-
דגם מס	מגברים (א)	מגברים מתנגדים (א)	קוטב מס '	50/60 הרץ	מתח קו (v)	מֶתַח (V)	אֶחָד שָׁלָב	שְׁלוֹשָׁה שָׁלָב
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

חומר מבודד	בלוק מגע ומוביל הם באיכות גבוהה שרף תרמוסטיסט בדרגה חשמלית
טווח טמפרטורות	-40 ° F עד 150 ° F; -5-+40
חיים מכניים (ללא עומס)	תואם את סטנדרט מפרטי UL ו- ARI
חיי חשמל	תואם את מפרטי UL ו- ARI תֶקֶן
משקל (משוער)	9.25 גרם
תדר סלילים	50/60 הרץ
בידוד סליל	Class B (130 מעלות צלזיוס)
סִיוּם	מחבר לחץ וכפול 1/4 Q.C
לְהַפְעִיל	85% מקולטייז 'סליל נומינלי; 110% מקסימום כספים לְהַפְעִיל
מחזור חובה	רָצִיף

עקרון הפעולה

כאשר הסליל של מגע מיזוג AC AC 1.5P 25A AC מנצץ אנרגיה, ליבת הברזל הופכת למגנטית ומושכת את מערכת המגע לסגירה, ובכך מחברת את העומס החשמלי למקור הכוח. כאשר הסליל מופרז, ליבת הברזל מאבדת את המגנטיות שלו ומערכת המגע מופרדת על ידי קפיץ, ובכך מנתקת את העומס ממקור הכוח. באופן זה, המגע מאפשר שלט רחוק של העומס החשמלי.
