עקרון עבודה של ממסר תרמי ואמצעי זהירות לבחירה

2025-09-30

ממסרים תרמייםהם חבר מכריע במשפחת הממסרים, המשמשים לעתים קרובות בייצור ובעלי חשיבות משמעותית.

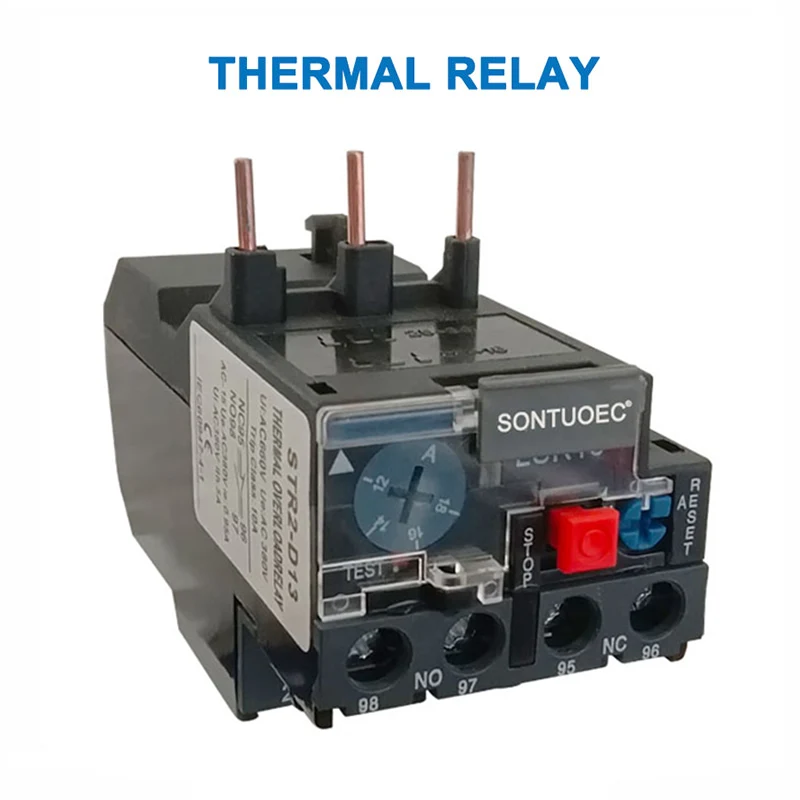

STR2-D13 Thermal Relay

עקרון עבודה של ממסרים תרמיים

גוף החימום בממסר תרמי, המייצר חום, צריך להיות מחובר בסדרה עם מעגל המנוע. זה מאפשר לממסר התרמי לזהות ישירות זרמי עומס יתר של המנוע. אלמנט החישה של ממסר תרמי הוא בדרך כלל פס דו מתכתי. רצועה דו-מתכתית היא רכיב של שתי יריעות מתכת עם מקדמי התפשטות ליניאריים שונים, הנלחצים זה בזה בצורה מכנית. השכבה עם מקדם ההתפשטות הגדול יותר נקראת השכבה הפעילה, ואילו השכבה עם מקדם ההתפשטות הקטן יותר נקראת השכבה הפסיבית. כאשר מחומם, הרצועה הדו-מתכתית מתרחבת באופן ליניארי. בשל מקדמי ההתפשטות הליניאריים השונים של שתי שכבות המתכת והמגע ההדוק ביניהן, הרצועה הדו-מתכתית מתכופפת לעבר השכבה הפסיבית. הכוח המכני שנוצר מכיפוף זה גורם למגעים לפעול.

ניתוח ממסר תרמי

Aממסר תרמימורכב מגוף חימום, פס דו מתכתי, מגעים ומנגנון שידור והתאמה. גוף החימום הוא חוט נגד בעל התנגדות נמוכה המחובר בסדרה עם המעגל הראשי של המנוע המוגן. הרצועה הדו-מתכתית נוצרת על ידי לחיצה של שתי יריעות מתכת עם מקדמי התפשטות תרמית שונים יחד. כאשר המנוע עמוס יתר על המידה, הזרם הזורם דרך גוף החימום עולה על הזרם שנקבע, מה שגורם לרצועה הדו-מתכתית להתכופף כלפי מעלה עקב חום, להיפרד מהצלחת ולפתוח את המגע הסגור בדרך כלל. מכיוון שהמגע הסגור בדרך כלל מחובר למעגל הבקרה של המנוע, פתיחתו מבטלת את האנרגיה של סליל המגע המחובר, ובכך פותחת את המגעים הראשיים של המגע ומנטרלת את המעגל הראשי של המנוע, ובכך מספקת הגנת עומס יתר.

תפקוד של ממסר תרמי

הוא משמש בעיקר כדי לספק הגנת עומס יתר למנועים אסינכרוניים. עקרון הפעולה שלו הוא שכאשר זרם עומס היתר עובר דרך האלמנט התרמי, הרצועה הדו-מתכתית מתחממת ומתכופפת, דוחפת את המפעיל ומפעילה את המגעים, ובכך מנתקת את מעגל הבקרה של המנוע ומכבה את המנוע, ובכך מספקת הגנת עומס יתר. מכיוון שהעברת החום מהרצועה הדו-מתכתית במהלך תהליך הכיפוף אורכת זמן רב, לא ניתן להשתמש בממסרים תרמיים להגנה על קצר חשמלי; הם יכולים לשמש רק כהגנה מפני עומס יתר עבור ממסרים תרמיים להגנת עומס יתר.

מטרת ממסר תרמי

ממסרים תרמיים אמשמש מחדש בעיקר להגנת עומס יתר במעגל.

עקרון הפעולה שלהם הוא שכאשר זרם עומס יתר עובר דרך אלמנט תרמי, הרצועה הדו-מתכתית מתחממת ומתכופפת, דוחפת את המפעיל ומפעילה את המגעים, ובכך מנתקת את המעגל ועצירת העומס, ובכך מספקת הגנת עומס יתר. מכיוון שהעברת החום מהרצועה הדו-מתכתית במהלך תהליך הכיפוף שלה נמשכת זמן רב, לא ניתן להשתמש בממסרים תרמיים להגנה על קצר חשמלי, אלא רק להגנה על עומס יתר.

אמצעי זהירות לבחירת ממסרים תרמיים

לֹא.	אמצעי זהירות	הצעות לבחירה
1	שימו לב לדרגת הבידוד של המנוע	הגדר את ערך ההפעלה של האלמנט התרמי של הממסר התרמי בהתבסס על יכולת עומס יתר של חומר הבידוד של המנוע, כך שמאפייני האמפר-שנייה של הממסר התרמי יהיו קרובים ככל האפשר למאפייני עומס היתר של המנוע או מתחתיו. ודא שאין פעולה שגויה במהלך עומס יתר והתנעה לטווח קצר.
2	שיטת חיבור מתפתל סטטור	בחר ממסר תרמי לשימוש כללי לחיבור כוכב. בחר ממסר תרמי עם התקן הגנה מפני שבירת פאזה לחיבור דלתא.
3	תהליך הפעלה	בחר ממסר תרמי בהתאם לזרם הנקוב של המנוע.
4	שקול את מצב הפעולה של המנוע	בחר בהתאם לזרם המדורג של המנוע עבור עבודה רציפה או עבודה רציפה לסירוגין. באופן כללי, הגדר את ערך ההתאמה ל-0.95-1.05 פעמים מהזרם הנקוב של המנוע, או הגדר את הערך הבינוני כך שיהיה שווה לזרם הנקוב של המנוע לצורך התאמה.
